1. Теоретичен преглед
Нека започнем с теоретичен преглед, който ще ни помогне да изберем правилните настройки в стратегията Reduxi. В изчисленията по-долу имаме списък с максимална налична мощност при трифазна връзка. Можем да използваме проста формула за еднофазна връзка, P = U * I * cos φ, където P е мощност, U напрежение и I е ток. Задаваме cos φ на константа 1 (идеален потребител).
Например 255 V * 20 A * 3 (три фази) = 15 300 W обща консумация на енергия, налична в трифазната връзка. Обикновено съкращаваме това, за да кажем, че имаме 15,3 kW обща налична мощност.

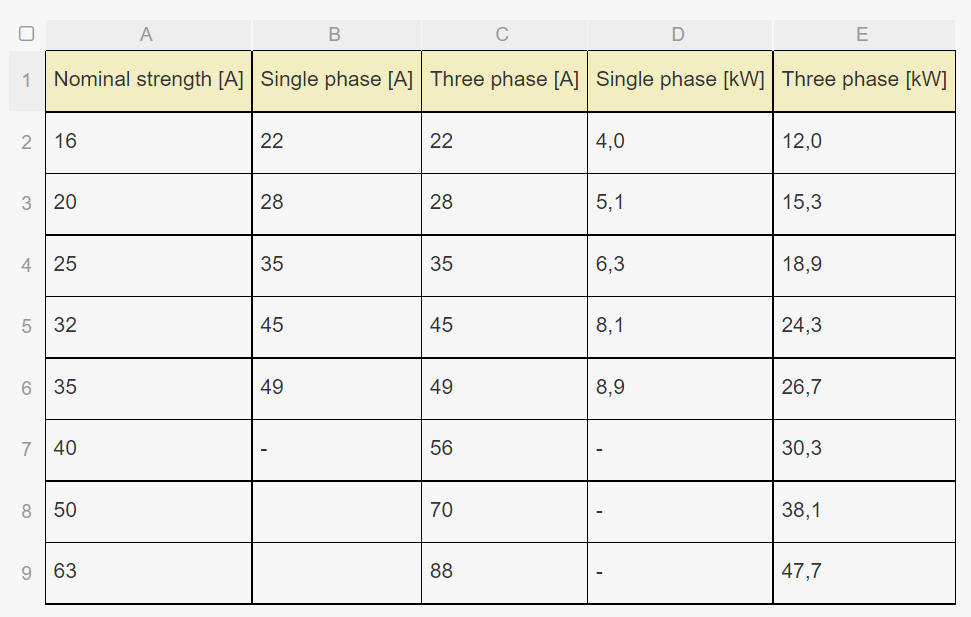

Picture 1: Example of basic calculation which we use in the next step for Reduxi Configurator Strategy
Източник на информация: Данните са взети от »SONDSEE 2016 Наводило за използване на стикални устройства в комбинация с електрическа енергия Potrjena PSMEE «.
2. Добавяне на стратегия към Reduxi Configurator
Можем да използваме стратегията Reduxi, за да ограничим общата консумация на енергия или/и да предотвратим изгаряне на предпазител.
На снимката по-долу защитаваме предпазителя с максимален ток от 30 A на всяка фаза.

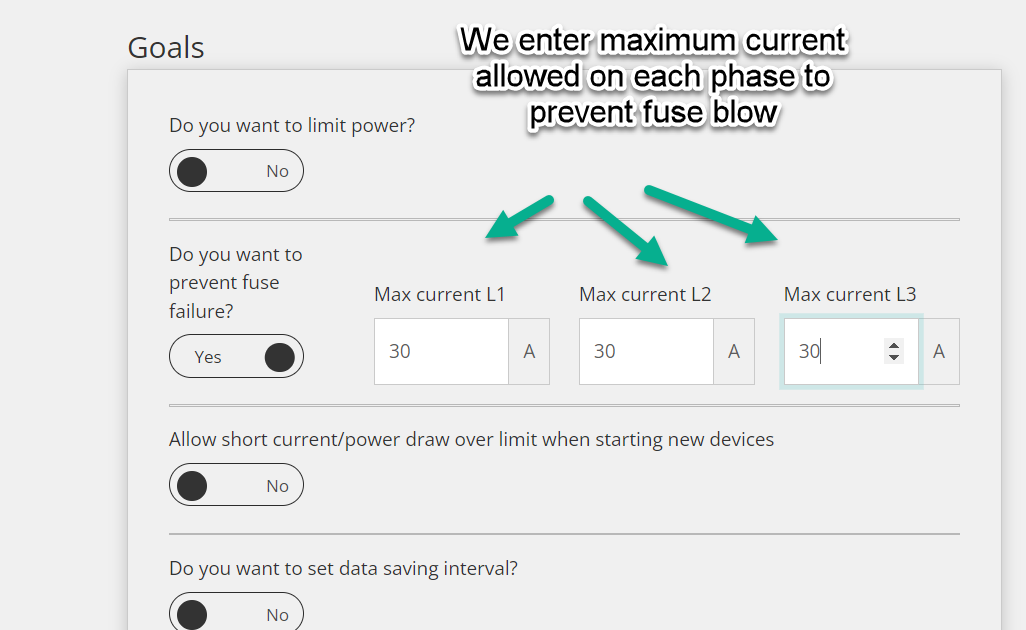

Picture 2:Maxximum current allowed on each phase to prevent fuse blow.
Можем също да ограничим общата консумация на енергия.

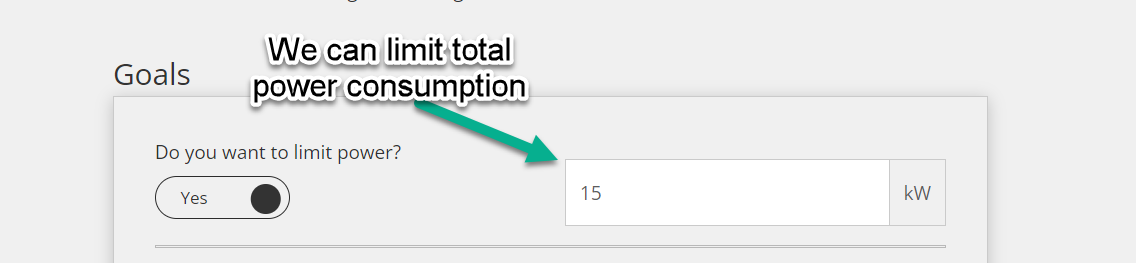

Picture 3: What is our total power consumption limit?
Стратегията Reduxi ни позволява да ограничим максималната енергия, която изпращаме към мрежата, използвайки слънчевата електроцентрала.

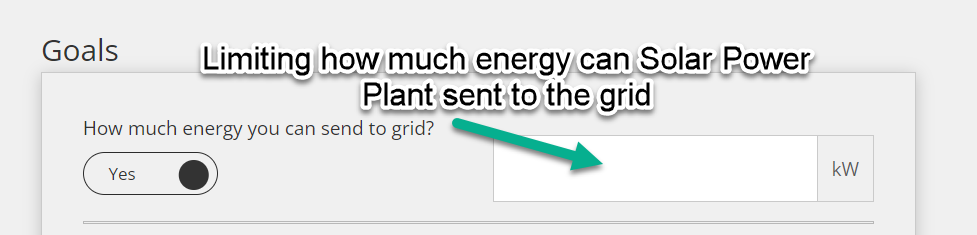

Picture 4: How much energy can Solar Power Plant send to the grid?
Трябва да имаме достатъчно данни (уреди за измерване), за да постигнем това. Въз основа на данните от измерванията можем да регулираме избраните от нас устройства.

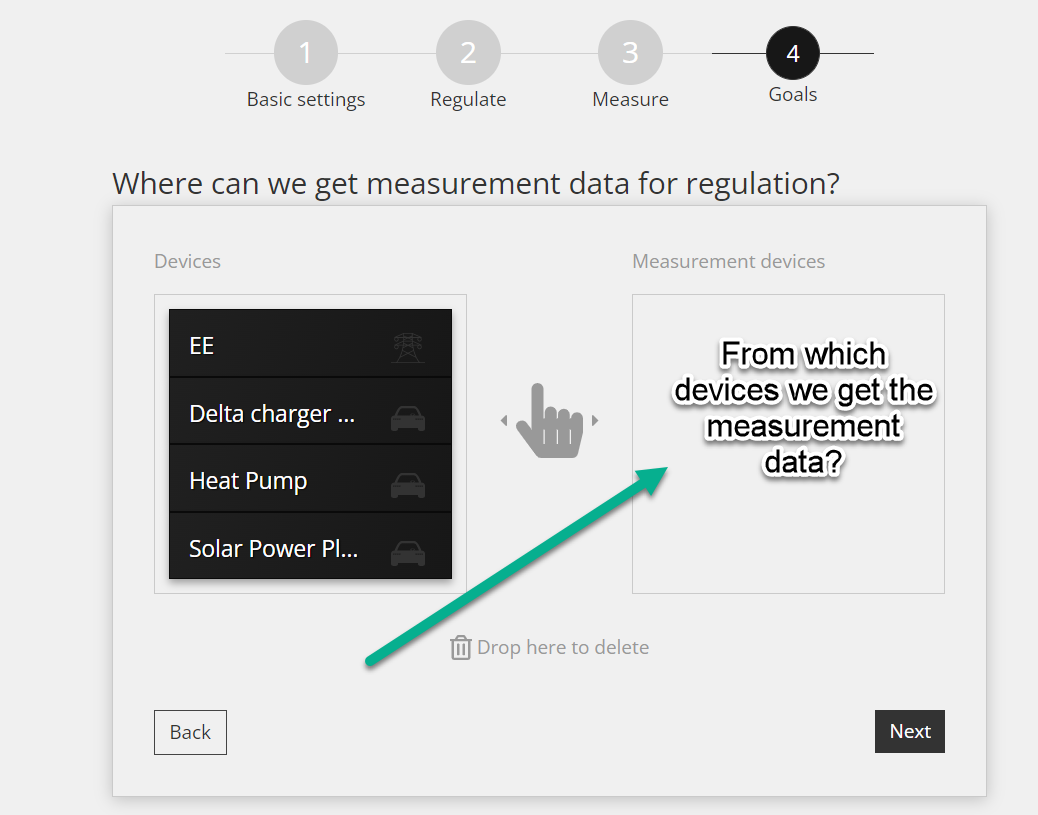

Picture 5: Measurement devices

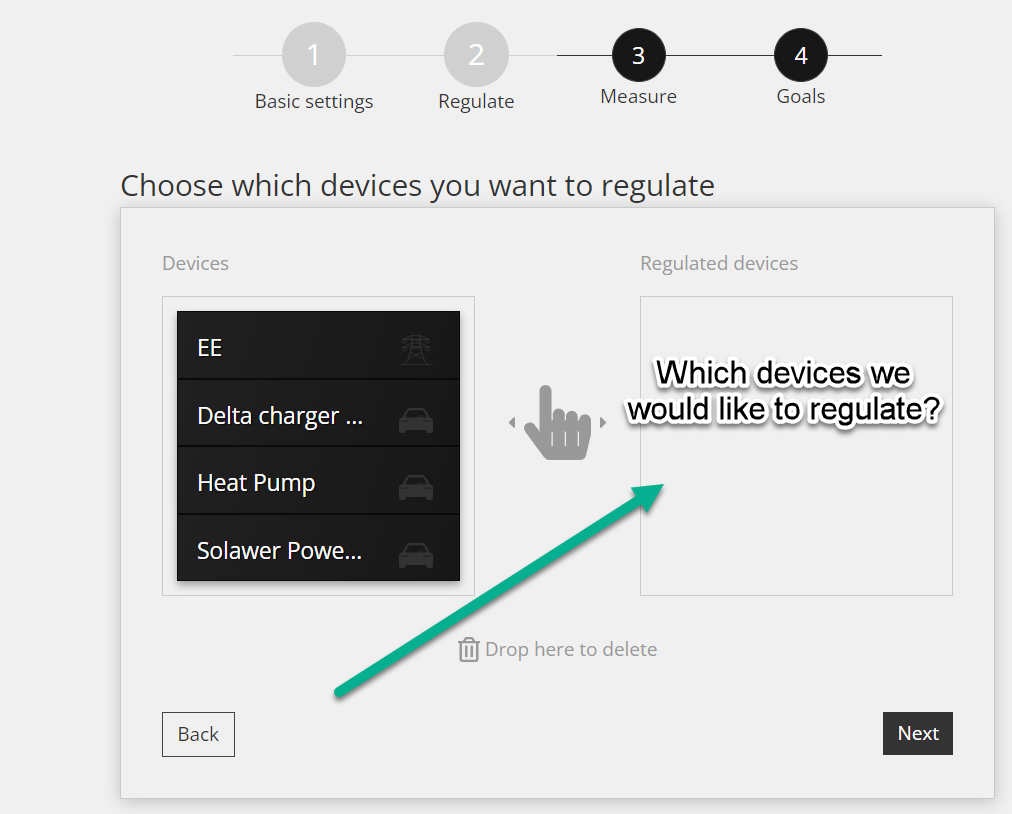

Picture 6: Regulated devices
3. Пример за четене и показване на данните в Reduxi Configurator
На снимката по-долу можем да видим показанията от термопомпата и главния електромер.

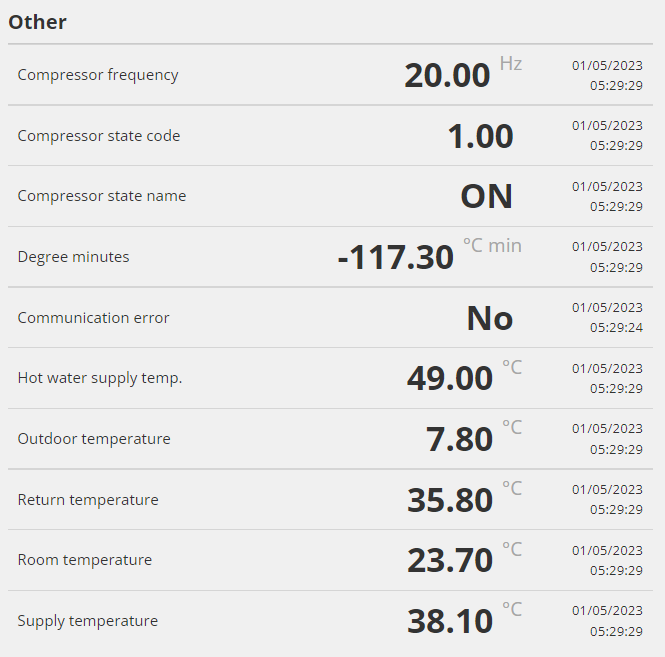

Picture 7: Heat Pump data

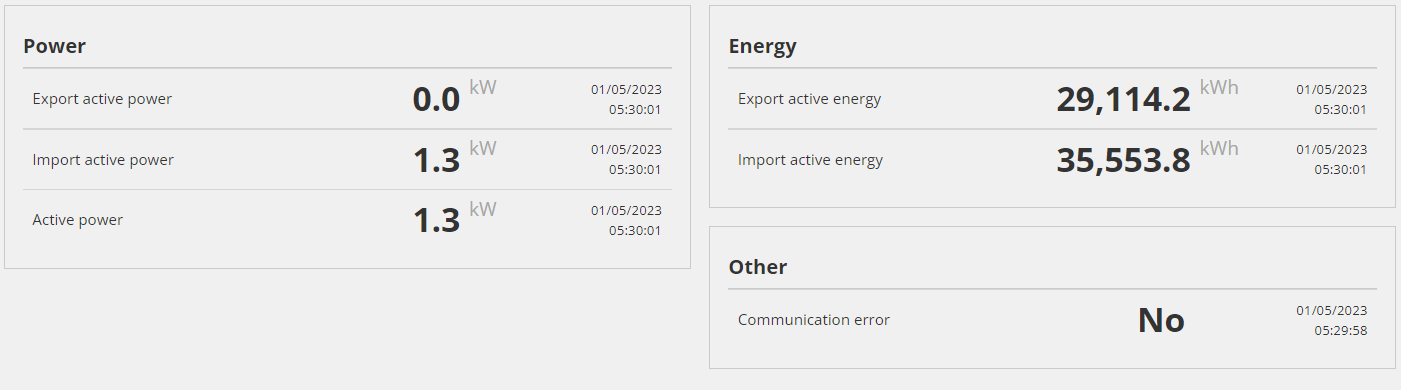

Picture 8: Energy meter reading
На снимката по-горе можем да видим данни, които се четат от главния електромер. Той обаче не отчита данни за всяка фаза. Какво да направите в този случай? Трябва да се обадим на нашия електроразпределител, за да го попитаме дали могат да конфигурират главния електромер за измерване на данните за всяка фаза.
