REDUXI КОНТРОЛЕР и ПРОМИШЛЕН КОНТРОЛЕР

Ръководство за потребителя

Версия V2.0 11.2024

www.reduxi.eu

1. ВЪВЕДЕНИЕ

Добре дошли в света на Reduxi, който ви позволява да поемете контрола върху разходите за енергия и ефективното използване на електроенергия за устойчиво развитие. Основни характеристики:

• AI ЕНЕРГИЕН МЕНИДЖЪР

• УПРАВЛЕНИЕ НА ПИКОВАТА МОЩНОСТ,

• УПРАВЛЕНИЕ НА ПРОИЗВОДСТВОТО НА СЛЪНЧЕВИ ЕЛЕКТРОЦЕНТРАЛИ,

• ОПТИМИЗИРАНЕ НА ПОТРЕБЛЕНИЕТО НА ЕЛЕКТРОЕНЕРГИЯ.

Разходите за енергия в домакинството или в промишлеността могат да бъдат намалени само чрез точно измерване. За целта ви е необходима подходящата технология. Въз основа на усъвършенствани алгоритми иновативната система Reduxi измерва и анализира потреблението на електроенергия вместо вас. Със своите усъвършенствани функции Reduxi намалява разходите за потребление и повишава енергийната ефективност.

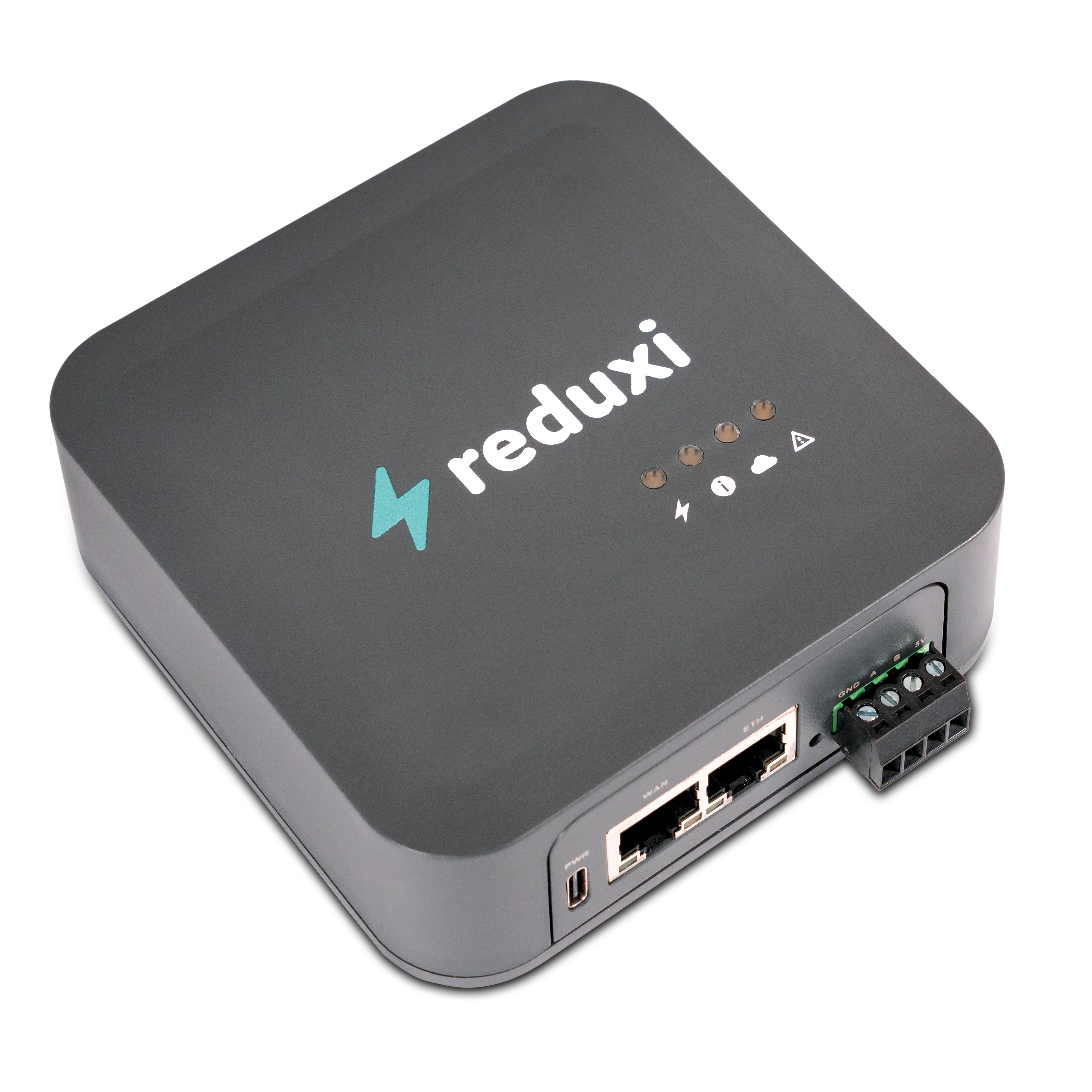

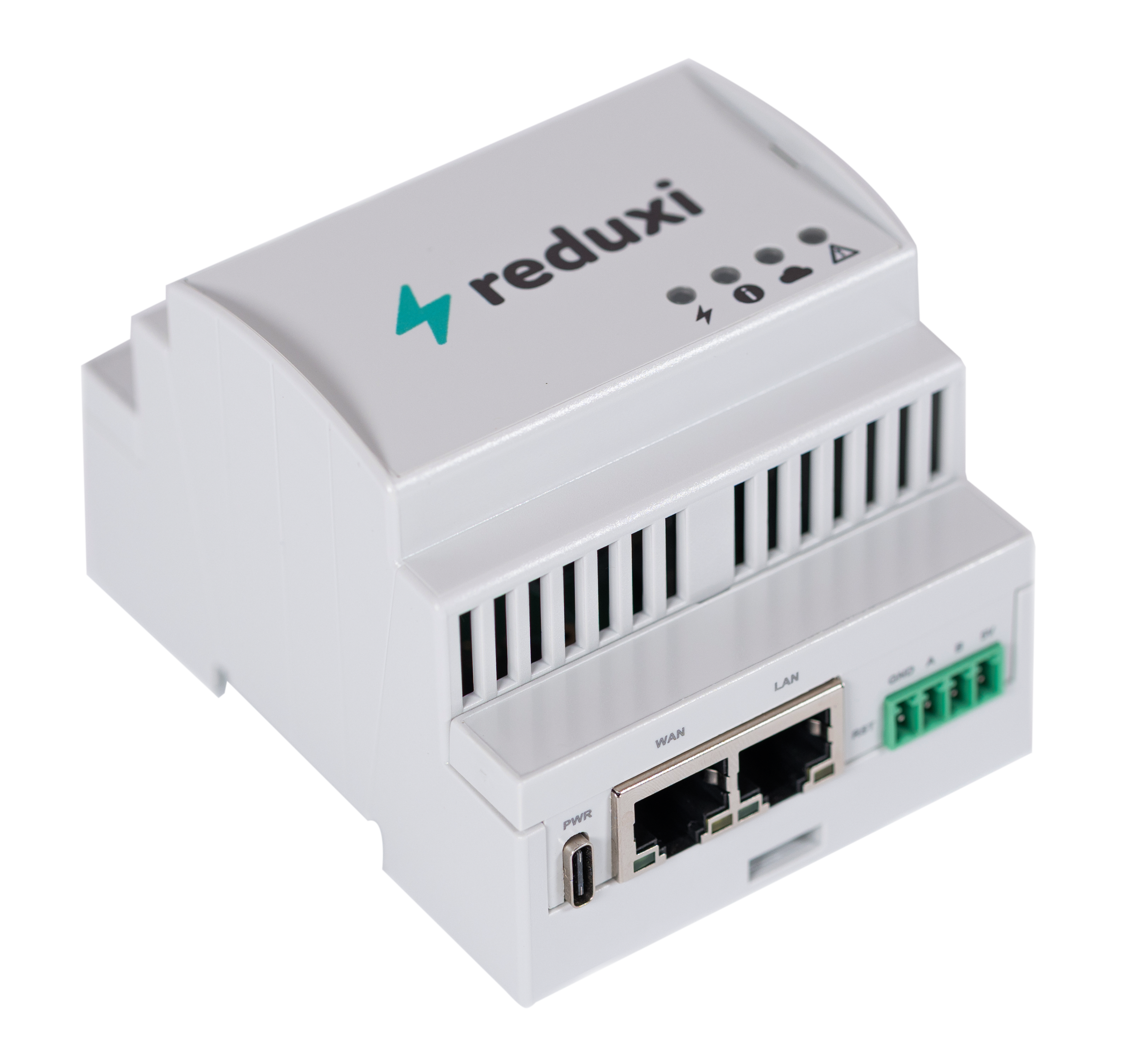

Контролер Reduxi

Reduxi Controller е основният компонент на системата Reduxi. Контролерът свързва слънчеви електроцентрали, системи за съхранение на енергия, термопомпи и зарядни устройства към системата Reduxi. Той управлява производството и потреблението на електроенергия, регулира използването на енергия от мрежата и използва усъвършенствани алгоритми, за да осигури рентабилно използване на енергията и максимална самодостатъчност.

Reduxi Controller е ключов и задължителен компонент на всяка система Reduxi.

Всеки контролер Reduxi се предлага с вграден софтуер Configurator, който ще разпознаете като фон и лесен за използване интерфейс (вж. Reduxi Configurator).

2. ИНФОРМАЦИЯ ЗА ИНСТАЛИРАНЕ И СВЪРЗВАНЕ

• Свържете AC-DC адаптер към DC жака или USB C порта на Reduxi и го включете в контакта; Първият горен LED трябва да светне – зелена светлина.

• Контролерът работи като hotspot, което ви позволява да се свързвате с него. Вторият мигащ светодиод отгоре показва, че hotspot е активен

• Отидете в WiFi мрежите, като използвате телефона или компютъра си, и се свържете с WiFi мрежата с име "Reduxi XYXY", където XYXY представлява последните 4 цифри от серийния номер на Reduxi, който се вижда на стикера на гърба на Reduxi.

• Отворете браузъра си и отидете на адрес http://reduxi.local

  • Стъпки за отстраняване на неизправности:

    • Ако използвате мобилен телефон и не можете да отворите http://reduxi.local, прекъснете връзката с мобилните данни и опитайте да я възстановите.

• Конфигурирайте кабелна или безжична мрежа и свържете Reduxi към локалната си мрежа (препоръчваме да зададете статичен IP адрес на Reduxi).

  • Конфигурирайте кабелна мрежа, ако използвате Ethernet кабел, за да свържете Reduxi към локалната си мрежа.

  • Конфигурирайте безжична мрежа, ако използвате WiFi мрежа, за да свържете Reduxi към локалната си мрежа.

•

  • Стъпки за отстраняване на неизправности:

    • В случай че сгрешите паролата за WiFi, ще трябва да активирате отново hotspot (вижте по-долу)

    • В Windows компютърът ви често губи WiFi връзката с контролера Reduxi и автоматично се свързва отново с домашната мрежа. Моля, проверявайте редовно дали все още сте свързани с мрежата на Reduxi и ако не сте, моля, свържете се отново.

• След като всичко е конфигурирано, щракнете върху Запази, за да свържете контролера Reduxi към домашната си мрежа. Сега се свържете с мобилния си телефон или компютър към същата кабелна или WiFi локална мрежа, към която току-що се свързахте с Reduxi.
• Отворете браузъра си и отидете на http://reduxi.local
  • Стъпки за отстраняване на неизправности:
    • Проверете два пъти дали контролерът Reduxi е свързан към същата локална мрежа, към която е свързан компютърът/телефонът, използван за достъп до него.
    • В случай че не можете да отворите http://reduxi.local, можете да опитате, като отворите IP адреса, който сте конфигурирали или е бил автоматично назначен за Reduxi. IP адресът може да бъде получен, като следвате следните стъпки Как да намерите автоматично зададения IP адрес (протокол DHCP) на контролера Reduxi?
• Ще се появи страницата за вход в контролера Reduxi. Моля, използвайте потребителското име по подразбиране (admin) и парола (admin или както е отпечатано на етикета), за да влезете.
• Сега можете да започнете да добавяте устройства (интелигентни електромери, зарядни станции, соларни инвертори и др.) към Reduxi. Вижте Reduxi Configurator. Ако не можете да намерите устройството, напишете ни заявка чрез Send us request (Изпратете ни заявка ) с подробно описание на устройството. Ще се свържем с вас и ще ви помогнем да поддържате новото устройство
• Добавете стратегии, за да определите как устройствата трябва да работят заедно за спестяване на разходи, балансиране на потреблението на енергия и др. Вижте Стратегии за контролер Reduxi
• Готово, успешно сте свързали и конфигурирали решението Reduxi. Сега можете да влезете в интернет, за да получите най-доброто потребителско изживяване, да контролирате енергийното управление на дома си, да имате достъп до аналитични данни и т.н. Всичко от уеб или мобилно приложение, просто създайте акаунт в Reduxi Cloud Reduxi Cloud

Реактивиране на Hotspot

Ако не сте успели да конфигурирате мрежата (например поради погрешно изписана парола за Wi-Fi) или ако SSID или паролата на мрежата са се променили, ще трябва да конфигурирате отново мрежата Reduxi.

За да активирате отново hotspot и да можете да се свържете отново към контролера, изпълнете следните стъпки:

• Вкарайте игла или карфица в бутона за нулиране и го натиснете – все още не пускайте.

• Задръжте бутона натиснат за 10-15 секунди, докато вторият светодиод отгоре започне да мига.

• Освободете бутона. Вторият светодиод продължава да мига

• Hotspot ще стане достъпен за връзка в рамките на приблизително една минута.

• Ако не се предприеме действие (например в продължение на 1 час), hotspot ще се изключи и ще се върне към предишните мрежови настройки.

Този процес е подобен на възстановяването на фабричните настройки, с една ключова разлика: устройството трябва да остане включено през цялата процедура.

Reduxi Cloud

Reduxi Cloud е онлайн уеб и мобилно приложение. Тя осигурява безпроблемно наблюдение в реално време, аналитични данни и контрол на вашето локално решение Reduxi. Reduxi Cloud издига потребителското изживяване на най-високо ниво.

За да получите достъп до предимствата на Reduxi cloud, създайте акаунт на https://reduxi.app/ или инсталирайте мобилното приложение Reduxi Mobile App

• След като създадете нов акаунт и зададете парола, ще бъдете помолени да добавите нов контролер Reduxi. Ще определите име и след това ще регистрирате своя контролер Reduxi, като използвате QR кода на гърба на Reduxi или като напишете серийния номер на Reduxi, който се намира вляво от QR кодовете.
• По този начин сте свързали вашия Reduxi Controller с приложението Reduxi Could.
• Вече сте напълно подготвени да управлявате потреблението на енергия и да започнете да пестите разходи.

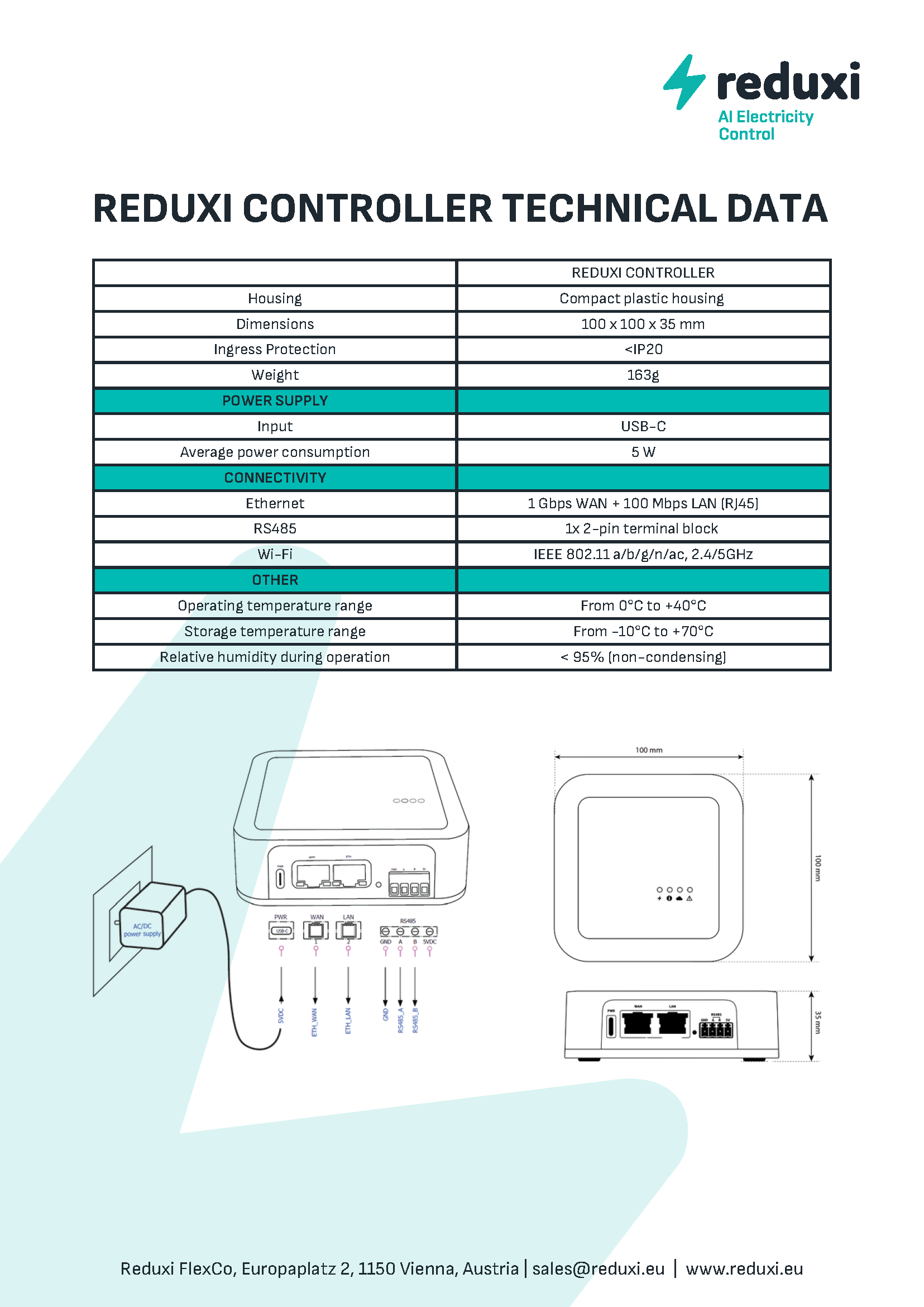

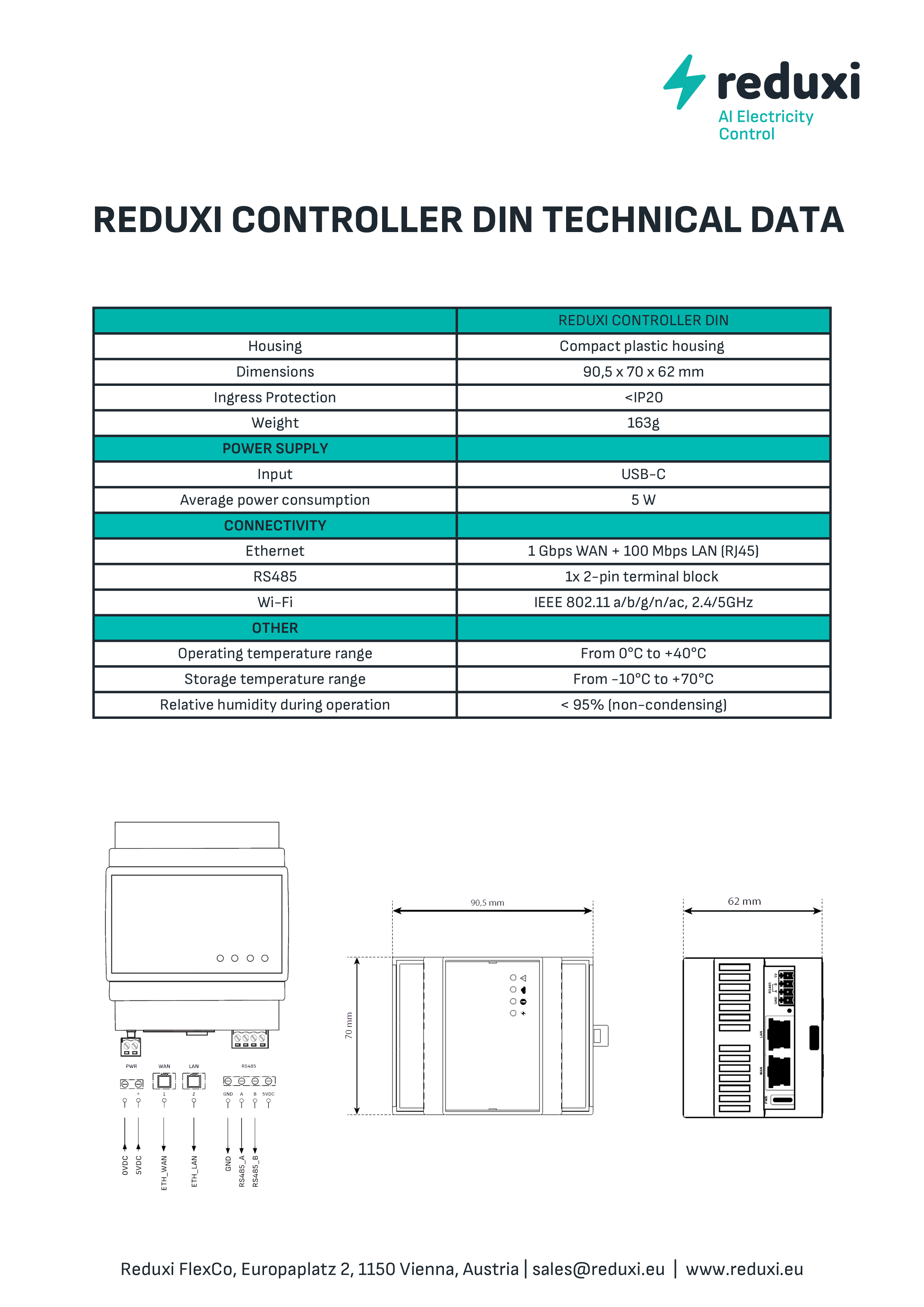

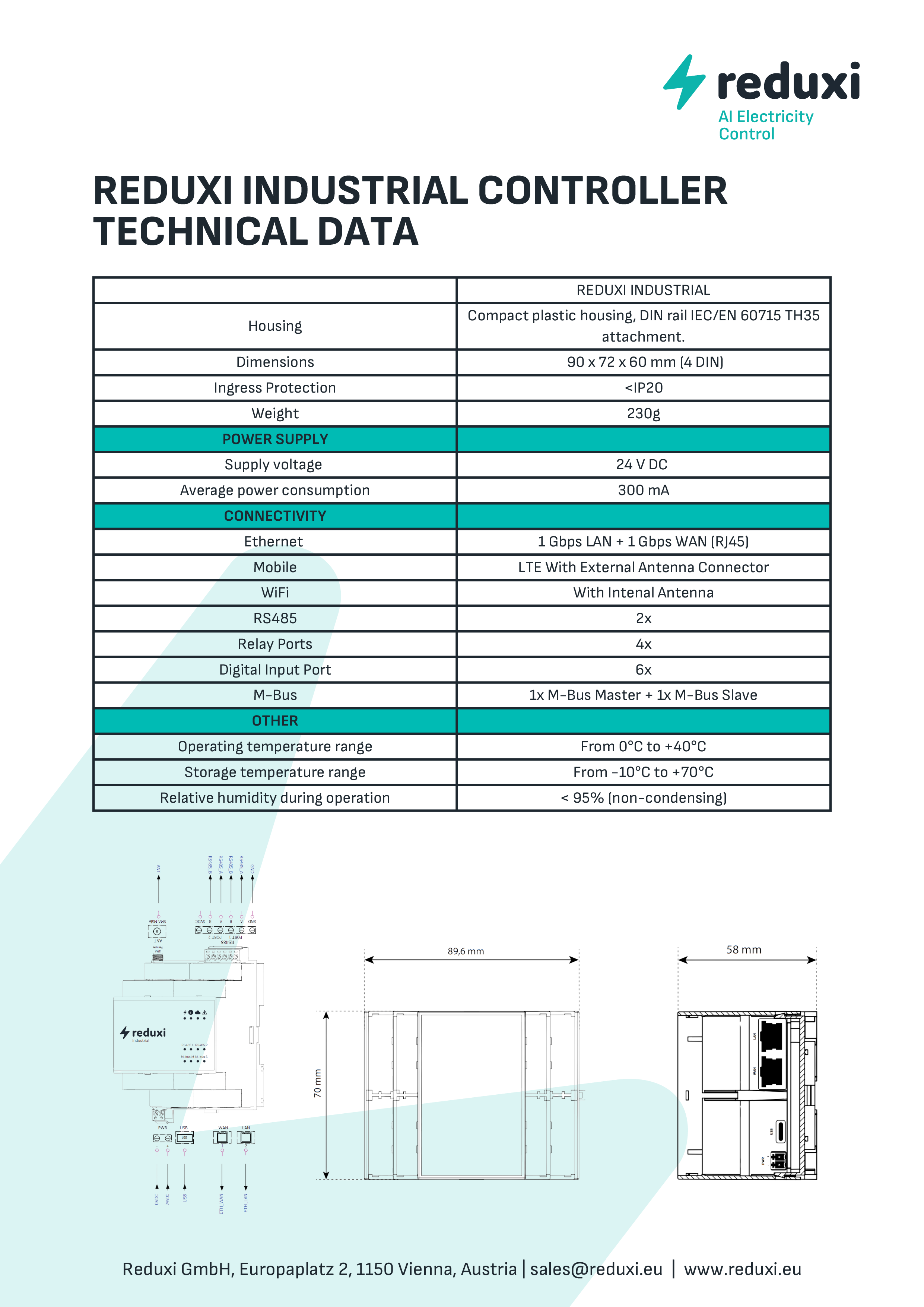

3. СПЕЦИФИКАЦИИ

3.3. Изводи за свързване

3.3.1. Бутон за нулиране

Със следната процедура можете да възстановите фабричните настройки на Reduxi.

• Изключете Reduxi от електрическата мрежа.
• Натиснете бутона за нулиране с игла и го задръжте (не го пускайте).
• Свържете Reduxi към захранването.
• Продължавайте да натискате бутона за нулиране с иглата в продължение на 30-60 секунди, докато светодиодите започнат да мигат.
• Освободете бутона за нулиране, след като светодиодите започнат да мигат.
• Изчакайте 3-5 минути, за да може Reduxi да възстанови фабричните настройки.

Предупреждение: В случай на възстановяване на фабричните настройки, ще трябва да свържете контролера Reduxi отначало. Всички данни ще бъдат загубени.

3.3.2. Захранване

3.3.3. Ethernet - RJ45

Фигура 2: Разпределение на изводите на Ethernet (отбелязано с номер 2)

3.3.4. Комуникационни интерфейси RS485

Фигура 3: Разпределение на изводите на комуникационните интерфейси (отбелязани с номер 3).

• Скорост на предаване на данни: 921600 BAUD.

• Полудуплекс.

• Ниво на напрежение: 0 V - 5 V.

Предлагат се и допълнителни адаптери за поддръжка на комуникации от трети страни. Моля, свържете се с нас за списък с наличните в момента добавки и цени.

3.3.5. Светодиодни индикаторни светлини

Първият отгоре светодиод - зелена светлина: Захранването е активно.  Втори от горния светодиод – Зелена светлина: (включен - системата работи, мига - hotspot е активен); Червена светлина: Грешка.  Третият отгоре светодиод - зелена светлина: Мрежова връзка (изключена - няма връзка, зелена - връзката е нормална, мигаща зелена - грешка във връзката). Четвъртият отгоре светодиод - Червена светлина: мига в червено - грешка в някое от добавените устройства.

4. ОБЩИ ИНСТРУКЦИИ ЗА УПОТРЕБА

• С използването на това устройство вие приемате Политика за поверителност и Общи условия
• Прочетете и запазете тези инструкции за бъдещи справки. Спазвайте всички предупреждения и указания.
• Настаняване: Уверете се, че продуктът е поставен върху стабилна, невибрираща повърхност.
• Разопаковане: Отстранете всички опаковъчни материали, преди да свържете продукта към захранването.
• Вентилация: Не поставяйте предмети върху продукта.
• Влага и течности: Защитете продукта от излагане на течности, дъжд или влага.
• Почистване: Винаги изключвайте продукта от електрическата мрежа преди почистване. Използвайте само мека, суха кърпа; избягвайте течни или спрей почистващи препарати.
• Открити работни места: Не поставяйте предмети в отворите.
• Ремонти и модификации: Не се опитвайте да отваряте или ремонтирате продукта сами, тъй като това ще доведе до прекратяване на гаранцията. Само квалифицирани сервизни техници трябва да извършват ремонти.
• Преместване: Преди да преместите продукта, го изключете от електрическата мрежа.
• Етикети: Запазете всички оригинални етикети непокътнати и не ги сваляйте от продукта.
• Източници на топлина: Избягвайте да инсталирате продукта в близост до източници на топлина, като радиатори, нагреватели или други уреди, които генерират топлина.
• Захранващ кабел: Захранващият кабел трябва да се монтира здраво и да се гарантира, че не представлява опасност от спъване или не е изложен на потенциални повреди от предмети, които могат да го притиснат или усучат.
• Аксесоари: Използвайте само аксесоари или допълнително оборудване, препоръчани от производителя.
• Изключване на захранването: Изключете продукта от източника на захранване по време на електрически бури или ако няма да се използва за продължителен период от време.
• Изисквания за напрежение: Свържете продукта само към електрически контакт, който отговаря на изискванията за напрежение, посочени в тези инструкции.
• Достъп до захранване: Уверете се, че входът за захранване на устройството е винаги достъпен и функционален.
• Електрическо натоварване: Не претоварвайте електрическите контакти, удължителите или панелите с прекъсвачи.

5. ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ

С настоящото Amibit декларира, че продуктът REDUXI Controller, версия 1.2, е в съответствие с Директива 2014/53/ЕС. Пълният текст на декларацията за съответствие е достъпен на следния уеб адрес: link.

6. ЕС - ИЗХВЪРЛЯНЕ И РЕЦИКЛИРАНЕ

Символът указва, че продуктът трябва да се изхвърля в съответствие с местните закони и разпоредби. Отнесете изхвърленото устройство в съответния център за събиране на отпадъци. Чрез правилното изхвърляне на отпадъчни устройства вие помагате за опазването на природните ресурси и осигурявате устойчиво развитие на околната среда.

Производител

Име: AMIBIT d.o.o.

Адрес: Šaleška 2 a, 3320 Velenje

Идентификационен номер: 6930808000

ДАНЪЧЕН ИДЕНТИФИКАЦИОНЕН НОМЕР: SI51315831

Имейл: info@reduxi.eu

Телефон: +386 (0)3 777 01 40
