REDUXI GATEWAY
Ръководство за потребителя
Версия V3.0 09.2025
1. Въведение
Шлюзът Reduxi е разширение на системата Reduxi, което позволява преобразуването на серийни сигнали RS485 в интернет протокол TCP/IP. Предназначен е за използване в случаите, когато броят на серийните входове (1x RS485) на Reduxi Controller е недостатъчен за нуждите на потребителя по отношение на свързването на устройства към RS485 портове. Той служи и като спомагателно устройство в ситуации, когато разстоянието между устройството и контролера Reduxi е твърде голямо за директна кабелна връзка към портовете RS485.
Шлюзът Reduxi се използва и в случаи, когато са необходими два релейни изхода за регулиране на устройството, например при управление на термопомпа чрез функцията SmartGrid Ready (SG Ready).
Освен това шлюзът Reduxi може да служи като измервателно устройство за наблюдение на електрическите токове. В този случай към токовите входове на шлюза Reduxi се свързват токови клещи, което позволява събирането на данни за захранването. След това данните за напрежението се получават директно от контролера Reduxi.
2. Информация за връзката при инсталиране
- Свържете AC-DC адаптера към Reduxi Gateway и след това включете адаптера в контакта. Първият светодиод отгоре трябва да светне в зелено.
- Използвайте мобилното приложение Reduxi за конфигуриране на шлюза
- Алтернативно, можете да конфигурирате шлюза, като следвате стъпките по-долу
- Отидете в мрежовите настройки на WiFi мрежите на мобилното си устройство или компютъра и се свържете с точката за достъп на устройството Gateway.
-
- Ако изскачащ прозорец не се появи автоматично, отворете браузър и отидете на http://gateway.local.
- Използвайте потребителското име "admin" и паролата "admin", за да влезете в системата.
- Настройте кабелната или безжичната мрежа и свържете Reduxi към локалната мрежа (препоръчва се да зададете статичен IP адрес).
- Щракнете върху "Запази" и сега свържете мобилния си телефон или компютър към същата кабелна или безжична локална мрежа, към която преди това сте свързали шлюза Reduxi.
- Контролерът Reduxi трябва вече да е свързан към локалната интернет мрежа (Reduxi Controller).
- При свързване на текущите клеми се прилага следният ред
- L1: Червен
- L2: Зелен
- L3: Жълт
- Следвайте следващите раздели относно свързването на релейните изходи и инсталирането на токовите сензори.
- За допълнителна конфигурация/инсталиране на софтуер, моля посетете уебсайта с най-новата документация: https://support.reduxi.eu.
За конфигуриране/инсталиране на софтуер, моля вижте онлайн ръководството на Reduxi Local support.reduxi.eu.
3. Спецификации
3.1. Размери
Настолен корпус с възможност за закрепване на DIN шина IEC/EN 60715 TH35.

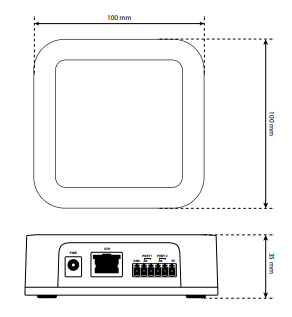

Размери: 100 x 100 x 35 mm.
Защита от проникване: <IP20.
Тегло: 230 g.
3.2. Технически данни
| ЗАХРАНВАНЕ | |
| Захранващо напрежение - DC Jack | 12 - 24 V DC |
| Максимален ток при 12 V DC | 200 mA |
| ПИНС | |
| Захранване | 2-пинов DC жак |
| Ethernet | RJ45 10/100 Mbps (половин/пълен дуплекс) |
| RS485 |
2x 2-пинов терминален блок |
| Входен ток на сензора (версия 1) |
3х 3,5 мм (CT1, CT2, CT3) 0-1 V |
| Входен ток на сензора (версия 2) |
RJ12 конектор за (CT1, CT2, CT3) 0-1V |
| Релейни изходи (версия 1) |
2x DO(NO/COM/NC) - макс. 5A |
| Релейни изходи (версия 2) |
3x DO(NO/COM/NC) - макс. 5A |
| СЪОТВЕТСТВИЕ | |
| Ethernet | 10/100 Mbps |
| Wi-Fi | IEEE 802.11 a/b/g/n/ac, 2,4/5GHz |
| RS485 | 2x 921600 BAUD полудуплекс |
| ДРУГИ | |
| Работен температурен диапазон | От 0°C до +40°C |
| Температурен диапазон на съхранение | От -10°C до +70°C |
| Относителна влажност по време на работа | < 95% (без кондензация) |
| Защита от проникване | < IP20 |
3.3. Изводи за свързване

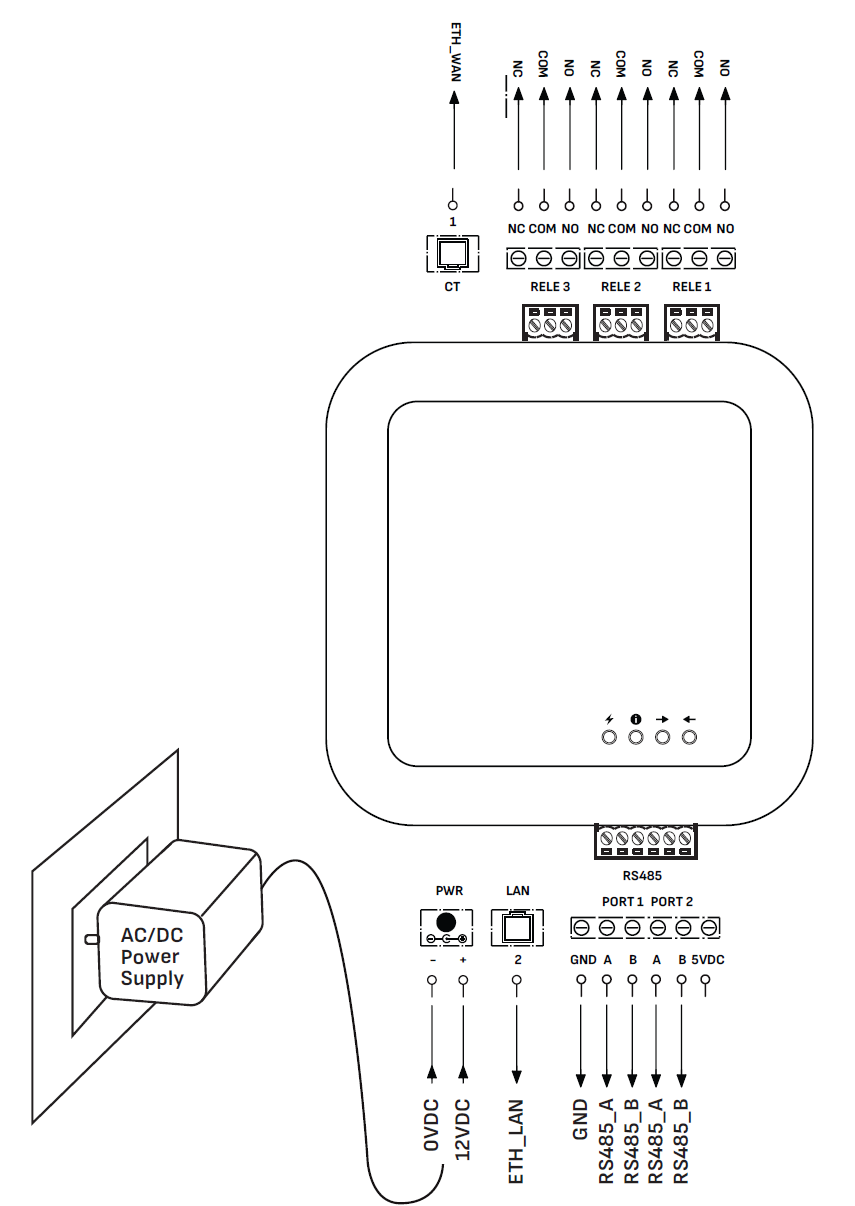

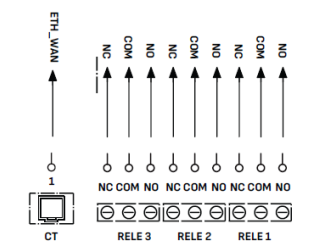

3.3.1. Схема на окабеляване (версия 2)
3.3.2. Бутон за нулиране
Със следната процедура можете да възстановите фабричните настройки на Reduxi Gateway:
Натиснете иглата и не я пускайте (продължава да натиска).
Продължавайте да натискате иглата за нулиране за повече от 7 секунди, докато всички LED светлини светнат.
Когато LED светлините светнат, освободете бутона.
Изчакайте 30 секунди, за да може Reduxi Gateway да възстанови фабричните си настройки.
3.3.3. Захранване
|
Фигура 1: Разпределение на изводите на захранването (маркирани като |
Устройството се захранва с ограничено захранване |
3.3.4. Ethernet - RJ45 и RS485

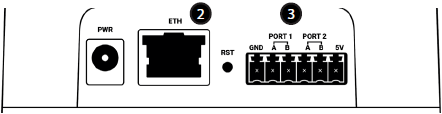

Фигура 2: Ethernet порт (отбелязан с номер 2) и комуникационни портове RS485 (отбелязани с номер 3).
Ethernet порт (отбелязан като номер 2):
| ПИН №. | Функция |
|
| 1 | TX+ | |
| 2 | TX- | |
| 3 | RX+ | |
| 6 | RX- |

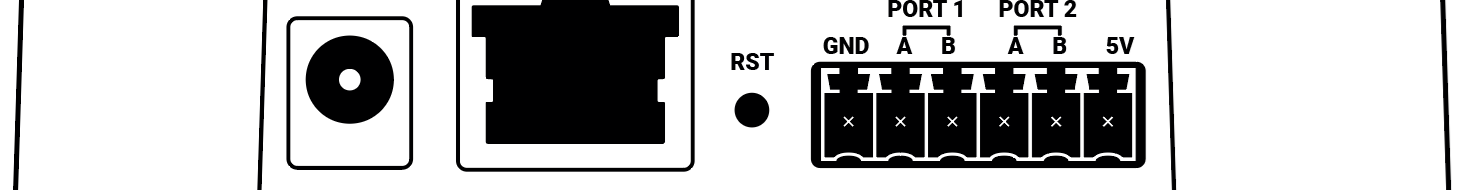

RS485 комуникационни портове (маркирани с номер 3):
GND
A + (порт 1)
B - (порт 1)
A + (порт 2)
B - (порт 2)
Изход +5V DC
- Скорост на трансфер на данни: 921600 BAUD.
- Полудуплекс.
- Ниво на напрежение: 0 V - 5 V.
Предлагат се и допълнителни комуникационни модули за външни устройства. Моля, свържете се с нас за актуален списък с модули и ценова листа.
3.3.5. Комуникационни интерфейси
Версия 1
Версия 2

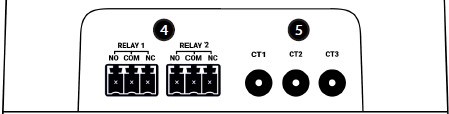

Релеен изход (маркиран с номер 4):
- макс. 5A AC/DC
Входове на сензора за ток (отбелязани с номер 5):
- 3x3.5mm(I1, I2, I3) - 0-1V (версия 1)
- 1x RJ45 - 0-1V (версия 2)
3.3.5. Светодиодни индикаторни светлини
|
Първа LED светлина:
Втора LED светлина:
Трета LED светлина:
Четвърта LED светлина:
|
4. Общи инструкции за употреба
- Използвайки това устройство, вие приемате Политика за поверителност и Общи условия
- Прочетете и запазете тези инструкции за бъдещи справки. Спазвайте всички предупреждения и указания.
- Настаняване: Уверете се, че продуктът е поставен върху стабилна, невибрираща повърхност.
- Разопаковане: Отстранете всички опаковъчни материали, преди да свържете продукта към захранването.
- Вентилация: Не поставяйте предмети върху продукта.
- Влага и течности: Защитете продукта от излагане на течности, дъжд или влага.
- Почистване: Винаги изключвайте продукта от електрическата мрежа преди почистване. Използвайте само мека, суха кърпа; избягвайте течни или спрей почистващи препарати.
- Открити работни места: Не поставяйте предмети в отворите.
- Ремонти и модификации: Не се опитвайте да отваряте или ремонтирате продукта сами, тъй като това ще доведе до прекратяване на гаранцията. Само квалифицирани сервизни техници трябва да извършват ремонти.
- Преместване: Преди да преместите продукта, го изключете от електрическата мрежа.
- Етикети: Запазете всички оригинални етикети непокътнати и не ги сваляйте от продукта.
- Източници на топлина: Избягвайте да инсталирате продукта в близост до източници на топлина, като радиатори, нагреватели или други уреди, които генерират топлина.
- Захранващ кабел: Захранващият кабел трябва да се монтира здраво и да се гарантира, че не представлява опасност от спъване или не е изложен на потенциални повреди от предмети, които могат да го притиснат или усучат.
- Аксесоари: Използвайте само аксесоари или допълнително оборудване, препоръчани от производителя.
- Изключване на захранването: Изключете продукта от източника на захранване по време на електрически бури или ако няма да се използва за продължителен период от време.
- Изисквания за напрежение: Свържете продукта само към електрически контакт, който отговаря на изискванията за напрежение, посочени в тези инструкции.
- Достъп до захранване: Уверете се, че входът за захранване на устройството е винаги достъпен и функционален.
- Електрическо натоварване: Не претоварвайте електрическите контакти, удължителите или панелите с прекъсвачи.
