1. Физическа връзка

Моля, свържете RS485 към модул CM-v-3. Идентификацията на модула се различава в зависимост от допълнителната добавка, която поддържа електромера (RS485, CS, GSM-GPRS, UMTS(3G), MODBUS TCP/IP Current loop, ETHERNET).

#1 Първа опция - свържете PIN кодовете на опционалната карта

Моля, свържете ПИН-овете на опционалната карта - настройки на електромер Искраемеко - Канал 3
27: A
29: B
28: GND

#2 Втори вариант - свързване на PINS директно към електромер - настройки на електромер Искраемеко - Канал 1

Получихме информация от Elektro Ljubljana, че този порт е винаги активен и не изисква допълнителна конфигурация.

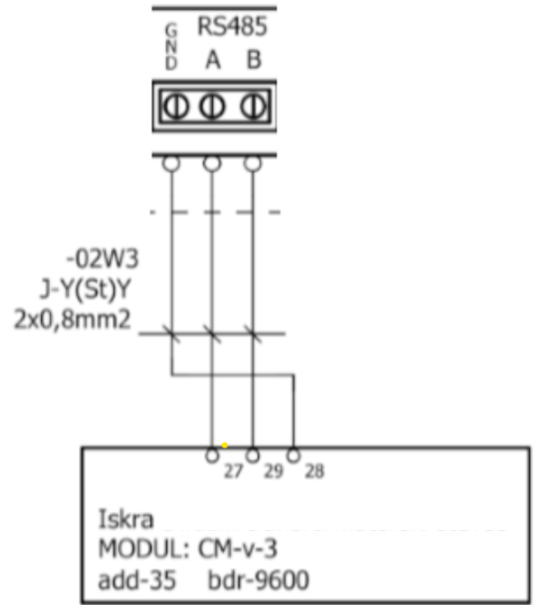

Свържете Iskraemecto MT880 към RS485

Reduxi -> Iskra MT880
PIN A -> PIN 27
PIN B -> PIN 29
PIN GND -> PIN 28

2. Вземете серийния номер на електромера

Серийният номер може да бъде разчетен от електромера. Моля, погледнете снимката по-долу. Червеният квадрат показва последните четири цифри от серийния номер. Друга част от сериала е скрита от съображения за сигурност. Във вашия случай, моля, прочетете цялата серия от електромера.

3. Вземете адреса на физическото устройство (HDLC адрес)

Адресът е последните две цифри на серийния номер на електромера.

Например по-горе, серийният номер по-горе е 59.

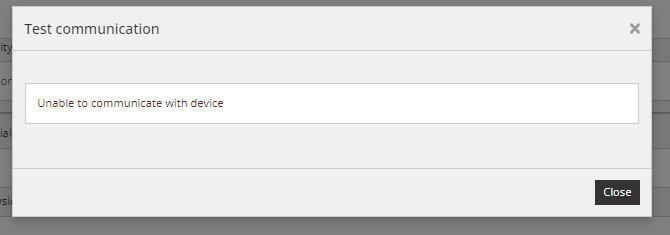

Ако този адрес не работи, трябва да добавим 16 към серийния номер. Например: 59 + 16 = 75

Обяснение на процеса и друг пример:

4. Добавете устройството към Reduxi Configurator

Първо, можете да влезете в Reduxi Configurator чрезReduxi Configurator през браузъра.

1. Щракнете върху Добавяне на устройство

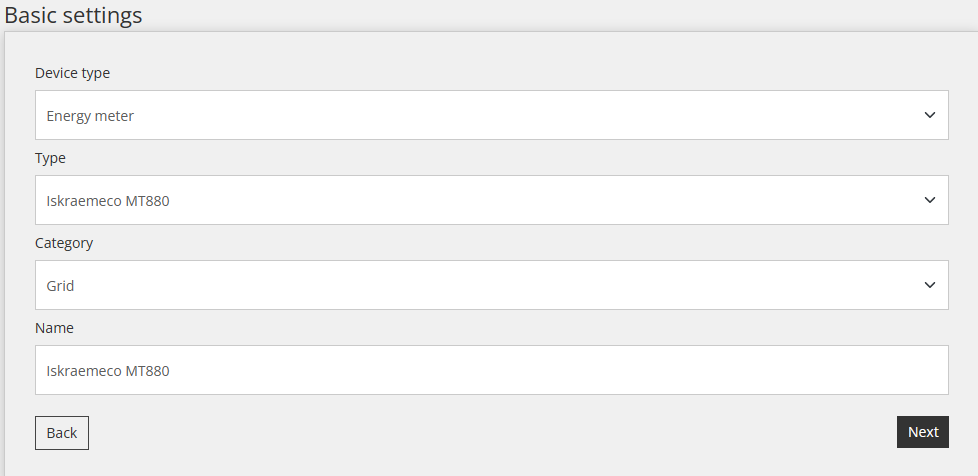

2. Въведете основни настройки

3. Изберете Комуникационен канал

4. Въведете конфигурацията на устройството

Сериен номер = отчетете го от електромер Искраемеко

Адрес на физическо устройство: моля, вижте по-горе

ID на логическо устройство = 1 (по подразбиране)

Адрес на клиента = 1 (по подразбиране)

Парола = моля, попитайте вашия доставчик на комунални услуги за парола

Външен CT коефициент = съотношение на токовете - ако имате 250A/5A, резултатът е 50

Външен VT коефициент = коефициент на високо напрежение. Само в случай, че броячът е на средно напрежение вместо на 230V

5. Въведете и изберете Разширени настройки
