1. Как да свържа психически Landis+Gyr E570 ZMY S2 към контролера Reduxi?

За да се свържете през RS485, моля, вижте снимката по-долу.

2. Вземете адреса на физическото устройство (HDLC адрес)

Например:

Номер на Serila: 73852799
Адрес на HDLC устройство: 2799+1000=3799

3. Добавете устройството към Reduxi Configurator

Първо, можете да влезете в Reduxi Configurator чрез Reduxi Configurator през браузъра.

1. Щракнете върху Добавяне на устройство

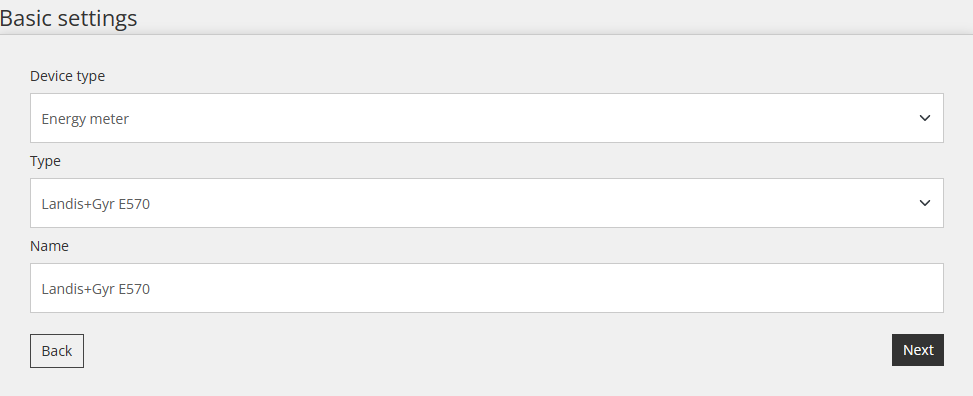

2. Въведете основни настройки

3. Изберете Комуникационен канал

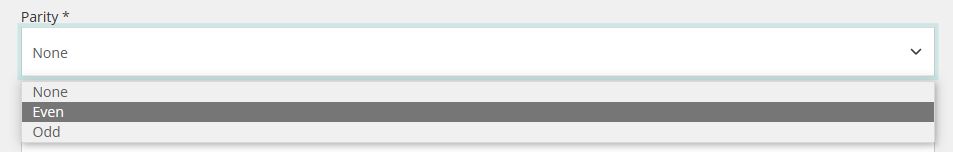

Забележка. В зависимост от конфигурацията на електромера, трябва да изберете правилния паритет. Моля, тествайте между различни комбинации за паритет, за да намерите работеща настройка.

4. Въведете конфигурацията на устройството

Сериен номер = отчетете го от електромер Искраемеко

Адрес на физическо устройство: моля, вижте по-горе

ID на логическо устройство = 1 (по подразбиране)

Адрес на клиента = 1 (по подразбиране)

Парола = моля, попитайте вашия доставчик на комунални услуги за парола

Външен CT съотношение = съотношение на токовете - ако имате 250A/5A, резултатът е 5

Външен VT коефициент = коефициент на високо напрежение. Само в случай, че броячът е на средно напрежение вместо на 230V

5. Въведете и изберете Разширени настройки
