Пример: как да свържете Reduxi Configurator с MQTT брокер?
Нека следваме Reduxi Controller - MQTT API техническа документация.
1. Влезте в Reduxi Configurator
2. Вземете данните за достъп до Вашия MQTT брокер; например можете да използвате EMQX Cloud Console
Текстово описание на това изображение

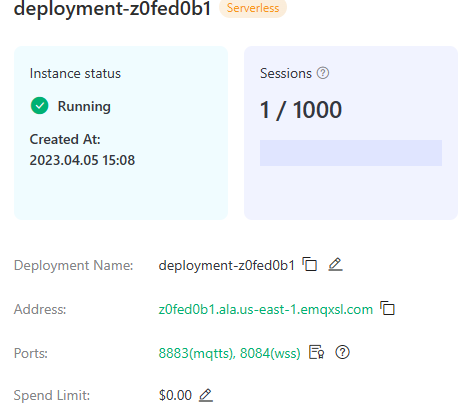

Екранна снимка на страница с преглед на инстанция на облачна конзола на MQTT брокер (отрязана отгоре). Заглавие: deployment-z0fed0b1 с оранжев таг Serverless. Две полета: Instance status: зелена отметка, Running, Created At: 2023.04.05 15:08. Sessions (с иконка за помощ): 1 / 1000, с празна лента за напредък. Списък: Deployment Name: deployment-z0fed0b1 (иконки за копиране и редактиране); Address: z0fed0b1.ala.us-east-1.emqxsl.com (зелена връзка, иконка за копиране); Ports: 8883(mqtts), 8084(wss) (зелено, с две малки иконки); Spend Limit: $0.00 (иконка за редактиране).
Текстово описание на това изображение

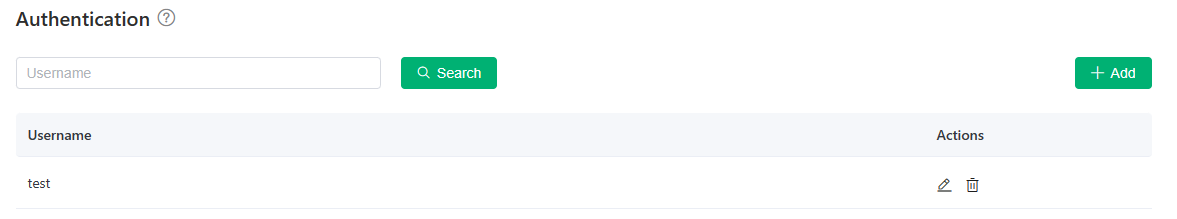

Екранна снимка на страницата Authentication на конзола на MQTT брокер (EMQX). Заглавие: Authentication с иконка за помощ. Поле за търсене с placeholder Username, зелен бутон Search и зелен бутон + Add вдясно. Таблица с колони Username и Actions. Един ред: Username: test; Actions: иконка за редактиране (молив) и иконка за изтриване (кошче).
3. Конфигурирайте MQTT връзката и щракнете Save
Текстово описание на това изображение

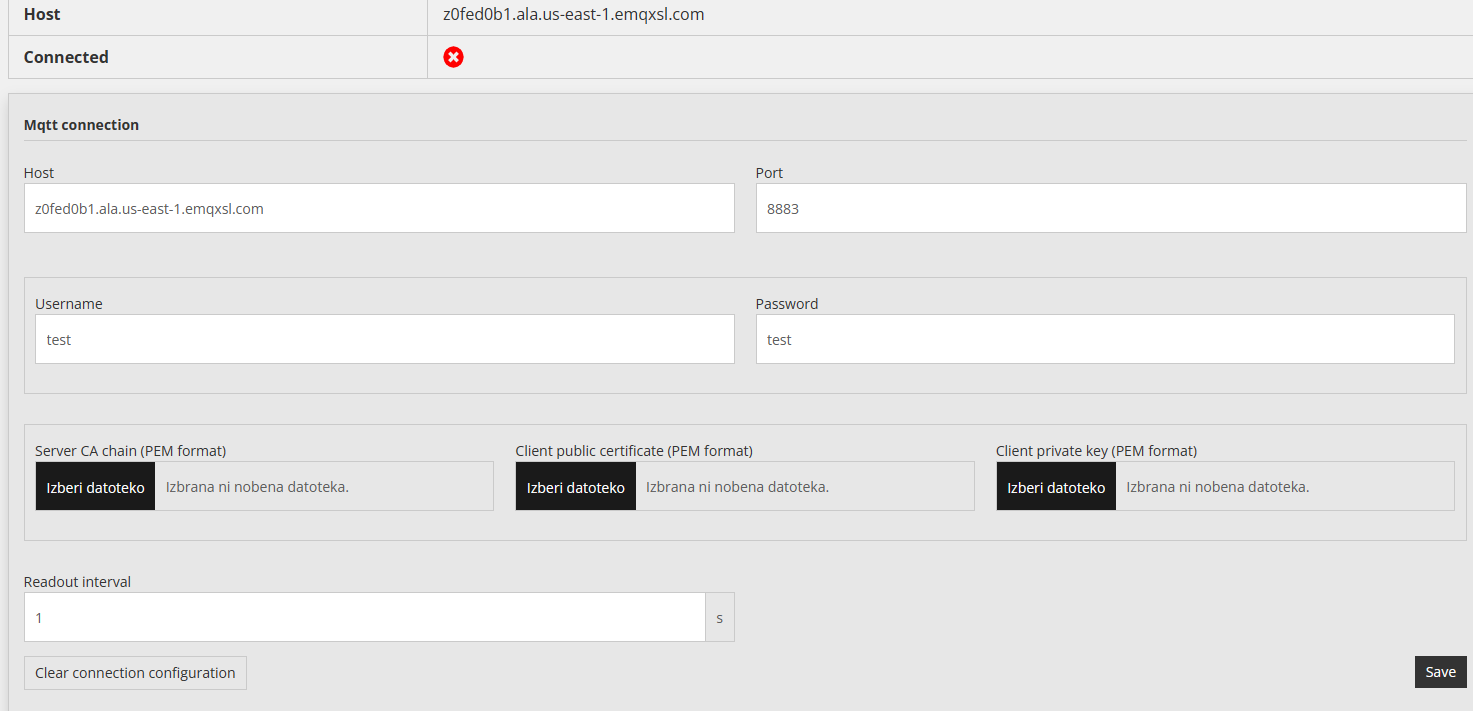

Екранна снимка на страницата с MQTT настройки на Reduxi Configurator. Горна таблица: Host: z0fed0b1.ala.us-east-1.emqxsl.com; Connected: червен кръг с бял кръст (не е свързано). Секция Mqtt connection: Host: z0fed0b1.ala.us-east-1.emqxsl.com; Port: 8883; Username: test; Password: test (показана като текст). Три полета за файлове, всяко с тъмен бутон Izberi datoteko [Избор на файл] и текста Izbrana ni nobena datoteka. [Не е избран файл]: Server CA chain (PEM format); Client public certificate (PEM format); Client private key (PEM format). Readout interval: 1 s. Бутони: Clear connection configuration (светъл) и Save (тъмен, долу вдясно).
4. Опреснете страницата, за да видите дали контролерът Reduxi е осъществил успешна връзка на заден план
5. Проверете статистиката на MQTT брокера, за да видите дали всичко работи
Текстово описание на това изображение

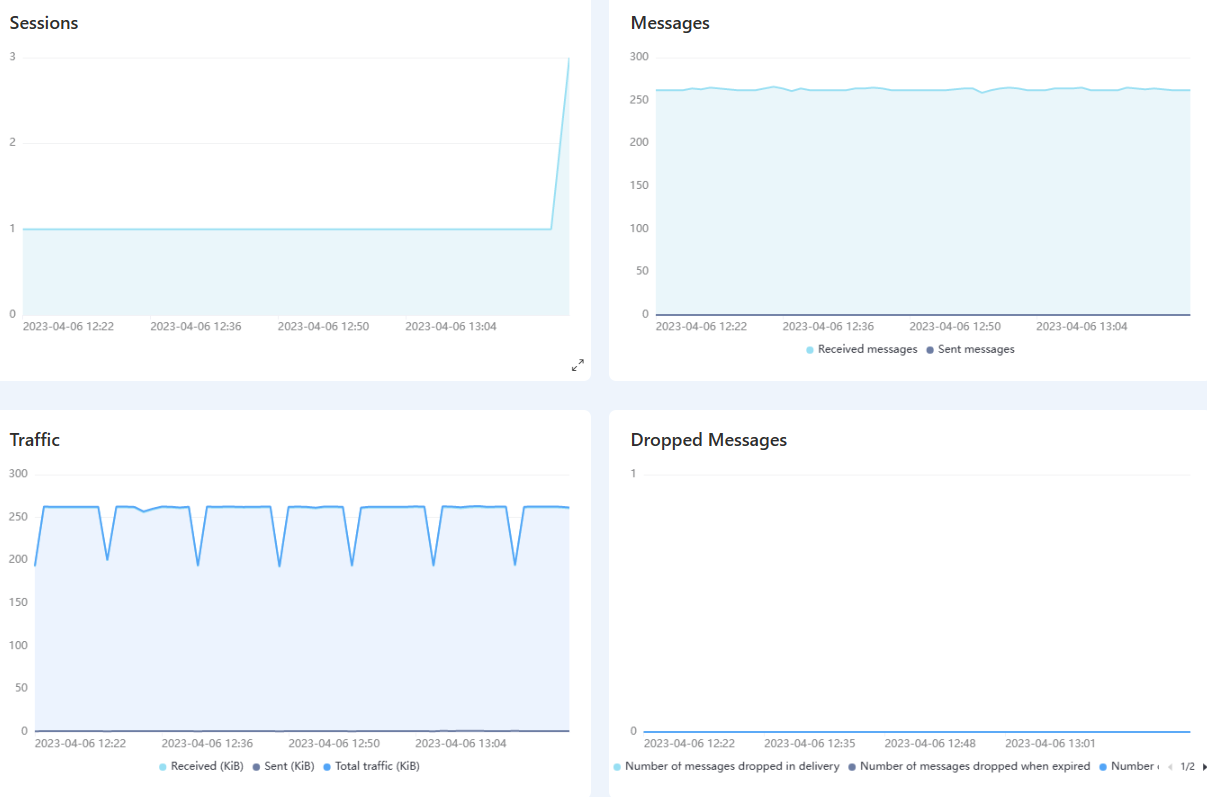

Екранна снимка на четири линейни графики от облачна конзола на MQTT брокер, оси x с часове от 2023-04-06 12:22 до 13:04. Sessions: ос y от 0 до 3; линията е на 1 през целия период и се издига до 3 в десния край. Messages: ос y от 0 до 300; линията Received messages остава около 260 през целия период; линията Sent messages е на 0; легенда: Received messages, Sent messages. Traffic: ос y от 0 до 300; линията остава около 260 с редовни кратки спадове до около 190 до 200 (седем спада); линията Sent е близо до 0; легенда: Received (KiB), Sent (KiB), Total traffic (KiB). Dropped Messages: ос y от 0 до 1; линията е плоска на 0; легенда: Number of messages dropped in delivery, Number of messages dropped when expired, Number (отрязано), с индикатор на страницата 1/2.
6. Вече можете да се свържете към Вашия MQTT брокер, да получавате данни и да ги използвате според нуждите си
