Защо данните от електромера се показват на началната страница на Reduxi Configurator, но не и на началната страница на Reduxi Cloud?

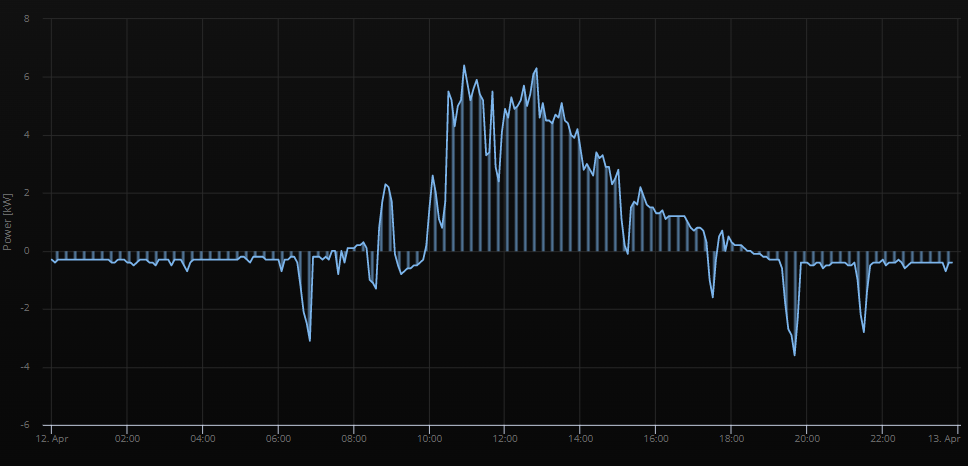

В Reduxi Configurator е добавен електромер и данните са изпратени успешно към Reduxi Cloud, както се вижда на графиката по-долу.
Текстово описание на това изображение
Екранна снимка на линейна графика с колони на електромер в тъмна тема. Етикет на оста y: Power [kW], скала от -6 до 8 на стъпки от 2. Ос x: време от 12. Apr до 13. Apr с етикети на всеки два часа (02:00, 04:00, ... 22:00). Синята линия с вертикални колони остава малко под 0 kW (около -0.3 kW) през нощта, спада до около -3 kW около 07:00, достига пик от около 6 kW между 11:00 и 13:00, пада до около 1 kW към 16:00 до 18:00, спада до около -3.6 kW около 19:30 и се връща до около -0.4 kW през нощта. Не се виждат легенда или заглавие.

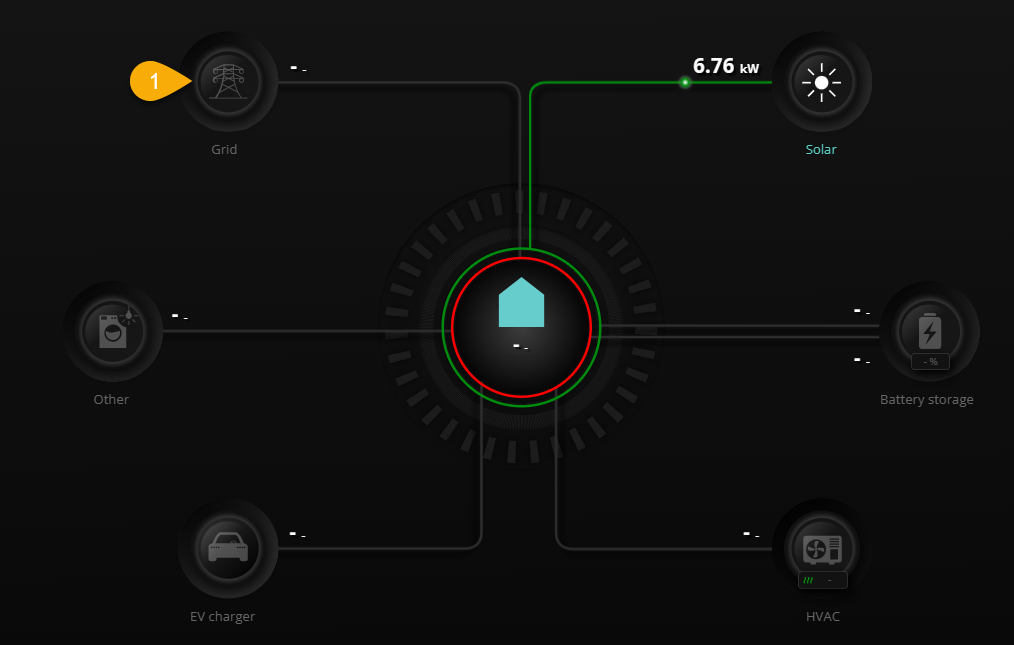

Защо данните от електромера не се показват на началната страница на Reduxi Cloud?
Текстово описание на това изображение
Екранна снимка на началния екран на Reduxi Cloud (тъмна тема) с диаграмата на енергийния поток. В центъра: иконка на къща в кръг с червен и зелен пръстен и стойност - (без число). Solar (горе вдясно): 6.76 kW, свързан със зелена линия към центъра. Grid (горе вляво): стойност -, маркирана с оранжева значка с номер 1. Other (вляво): -; Battery storage (вдясно): -; EV charger (долу вляво): -; HVAC (долу вдясно): -. Всички останали линии са сиви.

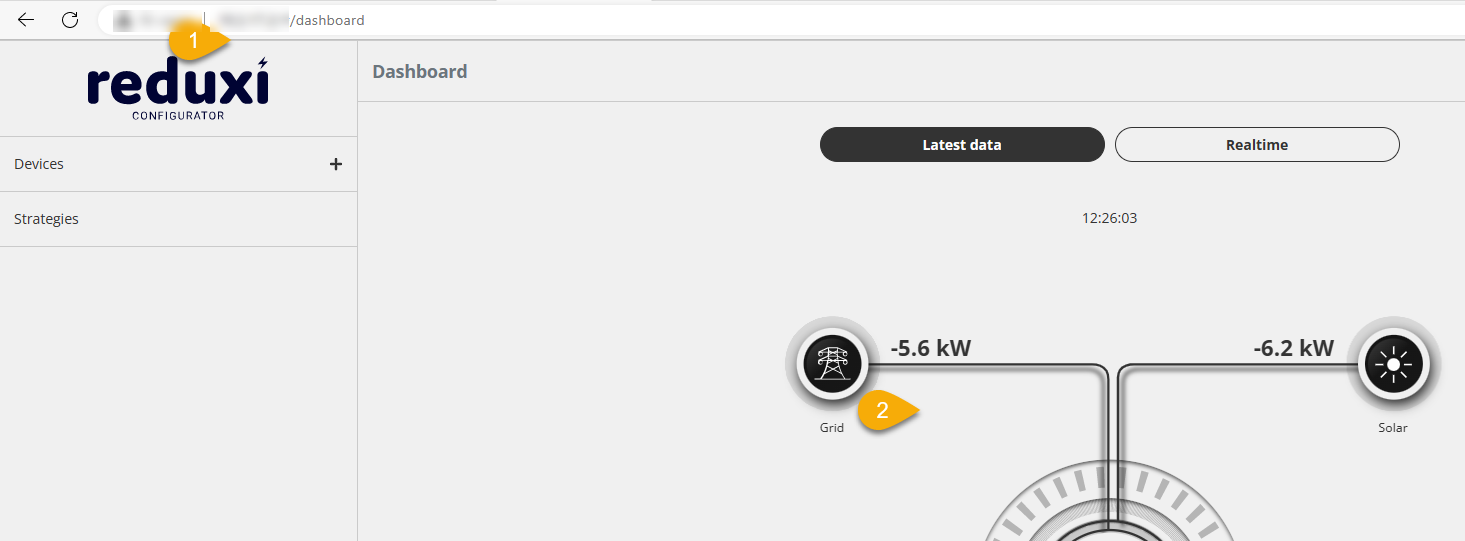

Когато погледнем началната страница на Reduxi Configurator, виждаме, че данните се показват. Какъв е проблемът?
Текстово описание на това изображение
Екранна снимка на таблото на Reduxi Configurator в браузър, отрязана отдолу. Адресната лента завършва на /dashboard; оранжева значка 1 маркира адресната лента. Ляво меню: Devices (+), Strategies. Заглавие: Dashboard. Два превключвателя: Latest data (избран, тъмен) и Realtime. Показан час: 12:26:03. Диаграма на енергийния поток: иконка Grid с -5.6 kW (оранжева значка 2 под иконата Grid) и иконка Solar с -6.2 kW; къщата в центъра е отрязана.

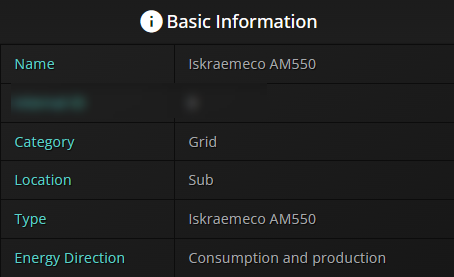

Проблемът е в конфигурацията на електромера. При добавянето на устройството местоположението е зададено на sub, а не на main. Това означава, че Reduxi Cloud няма да показва данните от електромера в секцията Grid.
Текстово описание на това изображение
Екранна снимка на таблица в тъмна тема със заглавие Basic Information (с иконка за информация), отрязана отдясно. Редове: Name: Iskraemeco AM550; етикетът и стойността на втория ред; Category: Grid; Location: Sub; Type: Iskraemeco AM550; Energy Direction: Consumption and production.
Можем да променим това в Reduxi Configurator със следните стъпки:
1. Как да влезете в Reduxi Configurator през браузър?

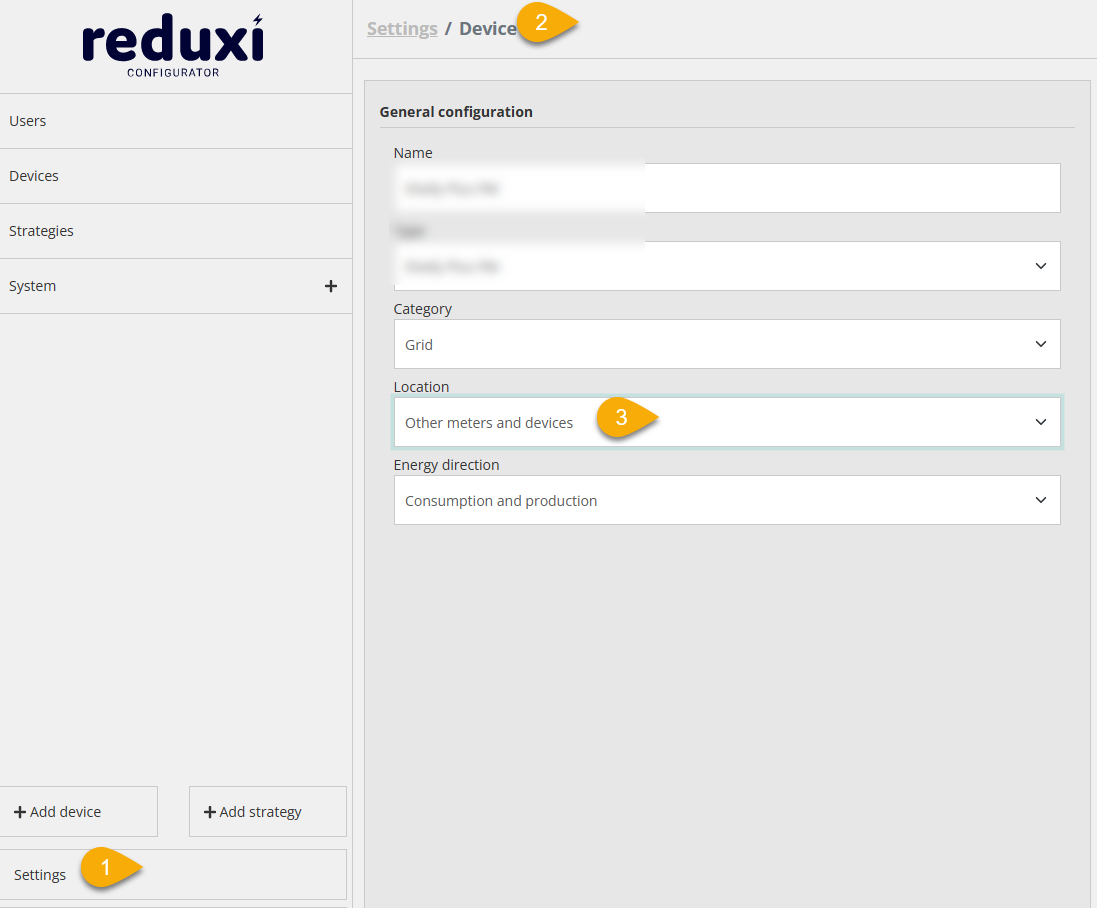

2. Щракнете Settings -> Devices -> Edit energy meter device
3. Променете местоположението от "Other meters and devices" на "Main meters"
Текстово описание на това изображение
Екранна снимка на Reduxi Configurator (лого: reduxi CONFIGURATOR), страница Settings / Device. Ляво меню: Users, Devices, Strategies, System (+); най-отдолу бутони + Add device и + Add strategy и запис Settings, маркиран с оранжева значка 1. Навигационната следа Settings / Device е маркирана с оранжева значка 2. Панел General configuration с полета: Name; Type; Category: Grid; Location: Other meters and devices (осветено поле, оранжева значка 3); Energy direction: Consumption and production. Стрелки на падащи списъци са отдясно на Type, Category, Location и Energy direction.
4. Щракнете Save

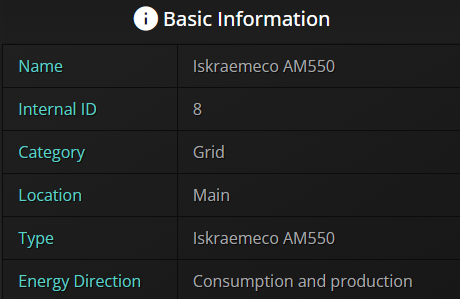

След като променихме местоположението на електромера на main, данните вече се показват и на началната страница на Reduxi Cloud.
Текстово описание на това изображение
Екранна снимка на таблица в тъмна тема със заглавие Basic Information (с иконка за информация), отрязана отдясно. Редове: Name: Iskraemeco AM550; Internal ID: 8; Category: Grid; Location: Main; Type: Iskraemeco AM550; Energy Direction: Consumption and production.
Текстово описание на това изображение
Екранна снимка на началния екран на Reduxi Cloud (тъмна тема) с диаграмата на енергийния поток. В центъра: иконка на къща с -4.59 kW. Възли: Grid (горе вляво) 2.03 kW, с оранжева значка с номер 1 до иконата Grid; Solar (горе вдясно) 6.62 kW; Other (вляво) -4.59 kW; Battery storage (вдясно) със стойности -; EV charger (долу вляво) с -; HVAC (долу вдясно) с -. Grid, Solar и Other са свързани към центъра с тюркоазени линии; EV charger, Battery storage и HVAC са посивени.
Тази статия е написана в сътрудничество с BVS.si.
