1. Как да настроя M-Bus интерфейса на измервателен уред Landis+Gyr E350?

За да конфигурирате електромера, моля, следвайте статията Как да конфигурирате Landis+Gyr E350 или E450 в инструмента MAP120.

2. Физическа връзка

Моля, свържете M-BUS на електромера директно към Reduxi Landis Converter RS485-M-BUS. Първите четири пина на електромера са налични за M-BUS. Картината по-долу показва, че можете да използвате първите две щифтове отляво или 3-ти и 4-ти щифтове отляво.

От страна на Reduxi Landis Converter RS485, моля, свържете се към Reduxi Controller или Reduxi Gateway и изберете порт едно или порт две:

А->А

B->B

GND->GND

На интерфейса се появи зелена светлина и мигащ жълт цвят. Ако жълтият цвят не мига, електромерът не е настроен от електроразпределението и не изпраща данните.

3. Вземете серийния номер на електромера

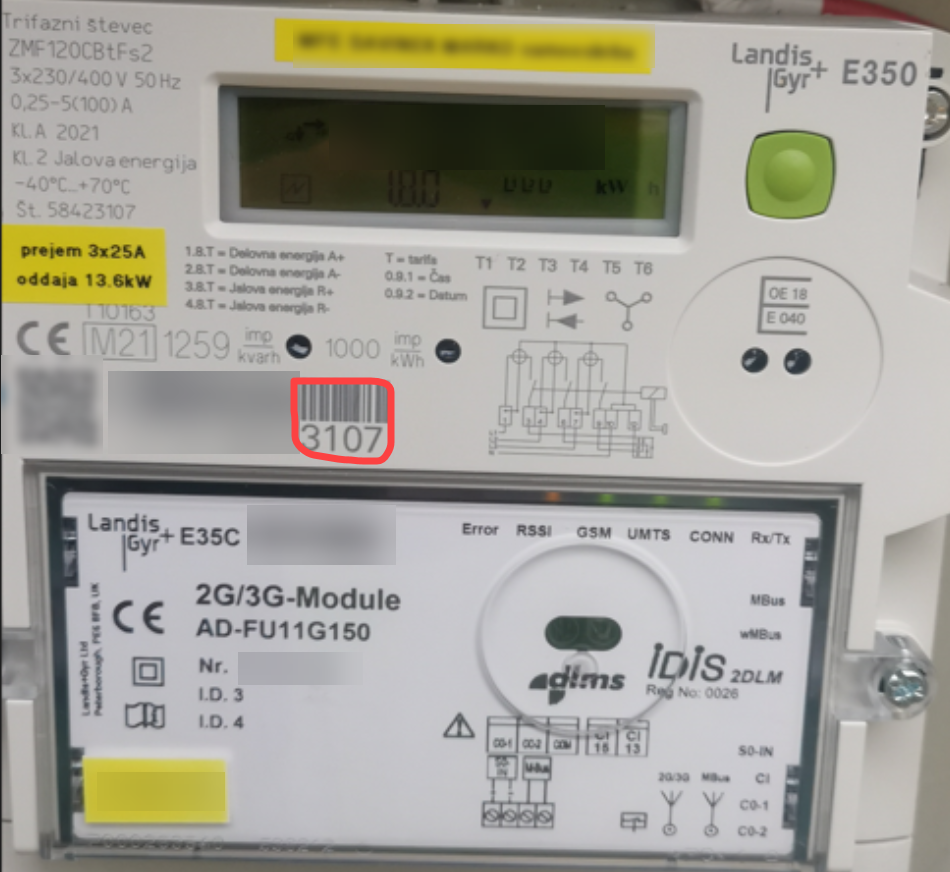

Серийният номер може да бъде разчетен от електромера. Моля, погледнете снимката по-долу. Червеният квадрат показва последните четири цифри от серийния номер. Друга част от сериала е скрита от съображения за сигурност. Във вашия случай, моля, прочетете цялата серия от електромера.

4. Вземетеадреса на физическото устройство (HDLC адрес)

Адресът е последните четири цифри от серийния номер на електромера.

Например, по-горе, серийният номер по-горе е 3107+1000=4107.

5. Добавете устройството към Reduxi Configurator

Първо, можете да влезете в Reduxi Configurator чрез Reduxi Configurator през браузъра.

1. Щракнете върху Добавяне на устройство

2. Въведете основни настройки

3. Изберете Комуникационен канал

4. Изберете Конфигурация на устройството

5. Тествайте комуникацията

5. Въведете и изберете Разширени настройки
