1. Въведение

Добре дошли в света на Reduxi, който ви позволява да поемете контрола върху разходите за енергия и ефективното използване на електроенергия за устойчиво развитие. Основни характеристики:

• Управление на върховата мощност,
• Управление на производството на слънчеви електроцентрали,
• Оптимизиране на потреблението на електроенергия.

Точното измерване и анализът на потреблението на енергия са първите стъпки към намаляване на потреблението на енергия. За да постигнете тази цел, се нуждаете от подходящата технология. Преобразувателят Reduxi позволява свързването на измервателните уреди Landis+Gyr E350, 450 към системата Reduxi чрез контролер Reduxi или устройство Reduxi Gateway.

2. Инструкции за свързване

За първата конфигурация трябва да свържете Reduxi Converter към Reduxi Controller или Reduxi Gateway към RS485 порт. За свързване препоръчваме да се използва двойно изолирана усукана двойка проводници с оплетка (екраниран кабел).

• Двойно изолираната усукана двойка проводници трябва да се свърже по следния начин: първият проводник на преобразувателя A е свързан с проводника Reduxi A. Свържете другия проводник на преобразувателя B с проводника Reduxi B. Свържете оплетения кабел (екраниран кабел) към GND.
• Свързване на Landis+Gyr E350, 450 метра с двужилен кабел към Reduxi Converter
• Зеленият светодиод отгоре трябва да започне да свети.

За конфигуриране/инсталиране на софтуера, моля, посетете уебсайта, където ще намерите най-новата документация:

support.reduxi.eu.

3. Спецификации

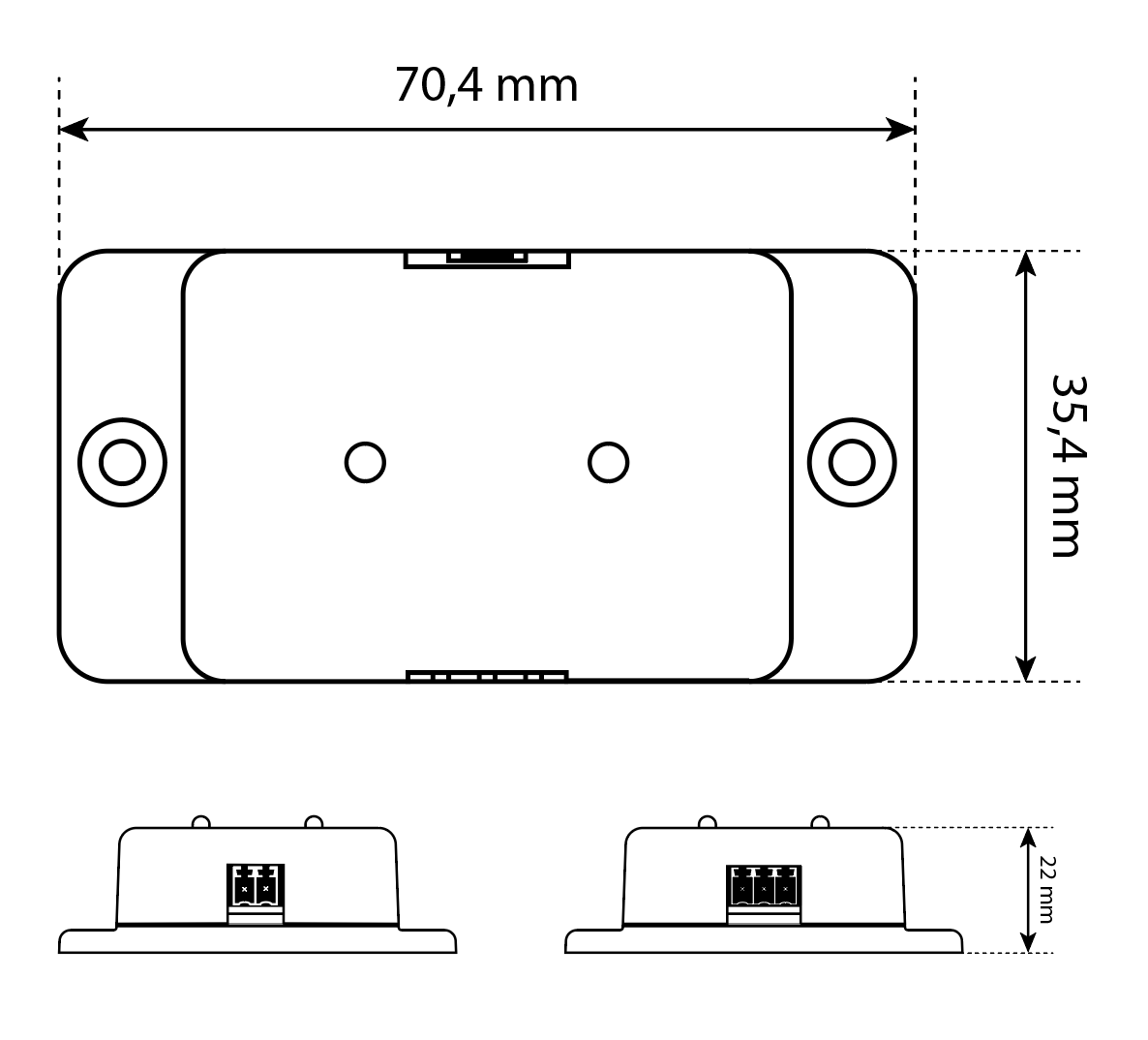

3.1. Размери

• Корпус на маса, който може да се прикрепи.
• Размери: 35,4 x 70,4 x 22 mm.
• Защита: <IP20.
• Тегло: 30 g.

3.2. Технически данни

3.3. Съединителни щепсели

3.3.1. Щепсели RS485

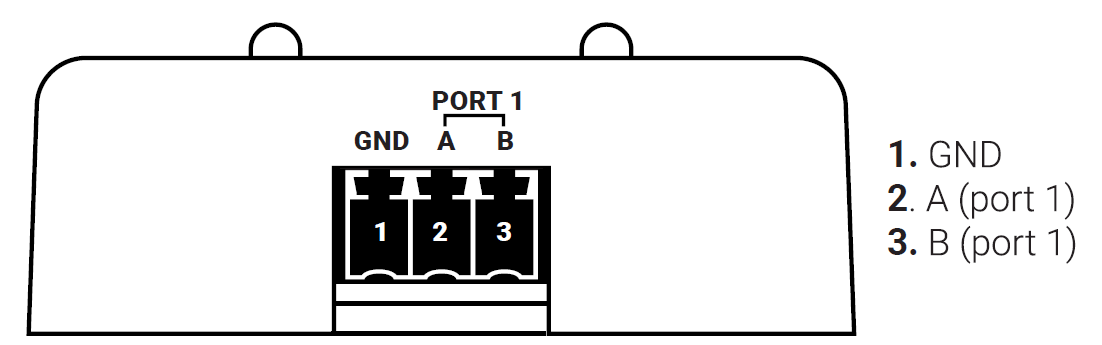

Снимка 1: Комуникационни щепсели RS485 (маркирани с номер 1).

• Максимална скорост на трансфер на данни: 921600 BAUD.

• Полудуплекс.

• Ниво на напрежение: 0 V - 5 V.

3.3.2. M-BUS

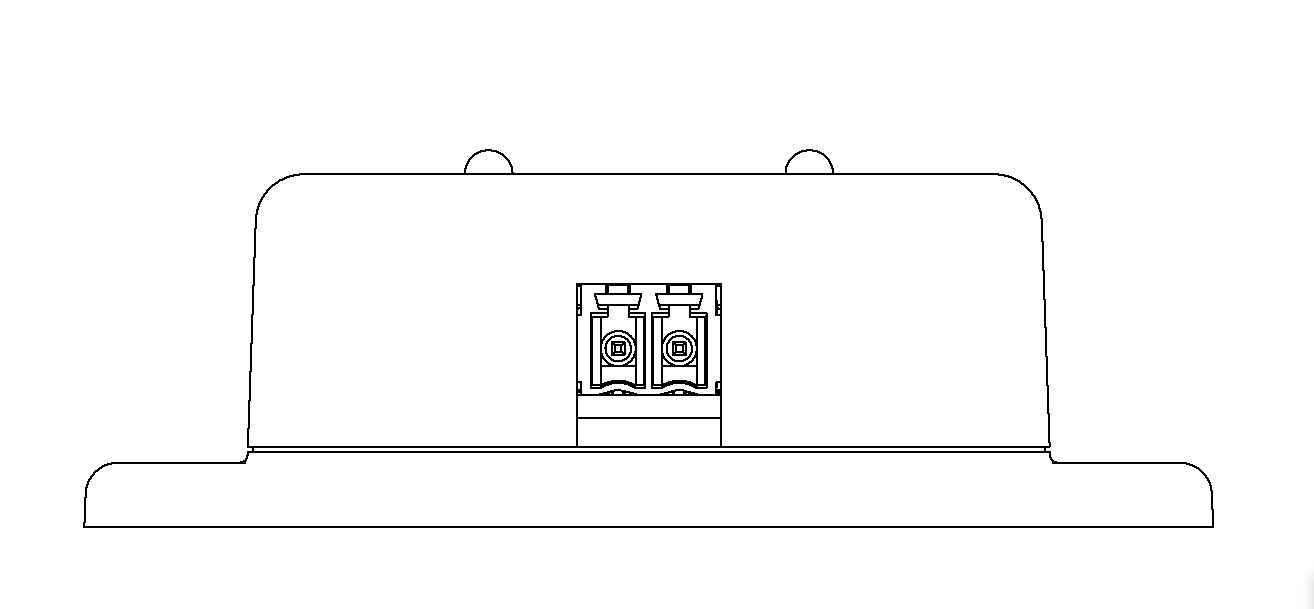

Снимка 2: Комуникационни щепсели 1x 2-пинов конектор (маркиран с номер 2).

1. M-BUS
2. M-BUS

• Комуникация чрез M-BUS изход.
• Ниво на напрежение: 12 V - 38 V.

3.3.3. LED индикатори

	Зелен светодиод: захранването е активно.
	Жълт светодиод: мига по време на прехвърляне на данни.

4. Общи инструкции за употреба

• С използването на това устройство вие приемате Политика за поверителност и Условия за ползване.
• Прочетете и запазете тези инструкции за бъдещи справки. Спазвайте всички предупреждения и указания.
• Настаняване: Уверете се, че продуктът е поставен върху стабилна, невибрираща повърхност.
• Разопаковане: Отстранете всички опаковъчни материали, преди да свържете продукта към захранването.
• Вентилация: Не поставяйте предмети върху продукта.
• Влага и течности: Защитете продукта от излагане на течности, дъжд или влага.
• Почистване: Винаги изключвайте продукта от електрическата мрежа преди почистване. Използвайте само мека, суха кърпа; избягвайте течни или спрей почистващи препарати.
• Открити работни места: Не поставяйте предмети в отворите.
• Ремонти и модификации: Не се опитвайте да отваряте или ремонтирате продукта сами, тъй като това ще доведе до прекратяване на гаранцията. Само квалифицирани сервизни техници трябва да извършват ремонти.
• Преместване: Преди да преместите продукта, го изключете от електрическата мрежа.
• Етикети: Запазете всички оригинални етикети непокътнати и не ги сваляйте от продукта.
• Източници на топлина: Избягвайте да инсталирате продукта в близост до източници на топлина, като радиатори, нагреватели или други уреди, които генерират топлина.
• Захранващ кабел: Захранващият кабел трябва да се монтира здраво и да се гарантира, че не представлява опасност от спъване или не е изложен на потенциални повреди от предмети, които могат да го притиснат или усучат.
• Аксесоари: Използвайте само аксесоари или допълнително оборудване, препоръчани от производителя.
• Изключване на захранването: Изключете продукта от източника на захранване по време на електрически бури или ако няма да се използва за продължителен период от време.
• Изисквания за напрежение: Свържете продукта само към електрически контакт, който отговаря на изискванията за напрежение, посочени в тези инструкции.
• Достъп до захранване: Уверете се, че входът за захранване на устройството е винаги достъпен и функционален.
• Електрическо натоварване: Не претоварвайте електрическите контакти, удължителите или панелите с прекъсвачи.

Производител

Име: AMIBIT d.o.o.

Адрес: Šaleška 2 a, 3320 Velenje

Идентификационен номер: 6930808000

ДАНЪЧЕН ИДЕНТИФИКАЦИОНЕН НОМЕР: SI51315831

Имейл: info@reduxi.eu

Телефон: +386 (0)3 777 01 40

Документ

Цел: Преобразувател Reduxi за Landis+Gyr E350, 450 метра

Версия: V1.0 12.2022

Авторско право

© 2022 AMIBIT d.o.o.

Всички права запазени. Никоя част от този документ не може да бъде възпроизвеждана, съхранявана в система за съхранение и извличане на информация или в каквато и да е друга форма, електронна, електростатична, на магнитна лента, фотокопирна или друга, без предварителното писмено разрешение на AMIBIT d.o.o.
