1. Настройка на зарядна станция ABB Terra

Ако искаме Reduxi Controller да бъде свързан към зарядна станция ABB Terra, е необходимо да настроим специфични настройки в самата зарядна станция.

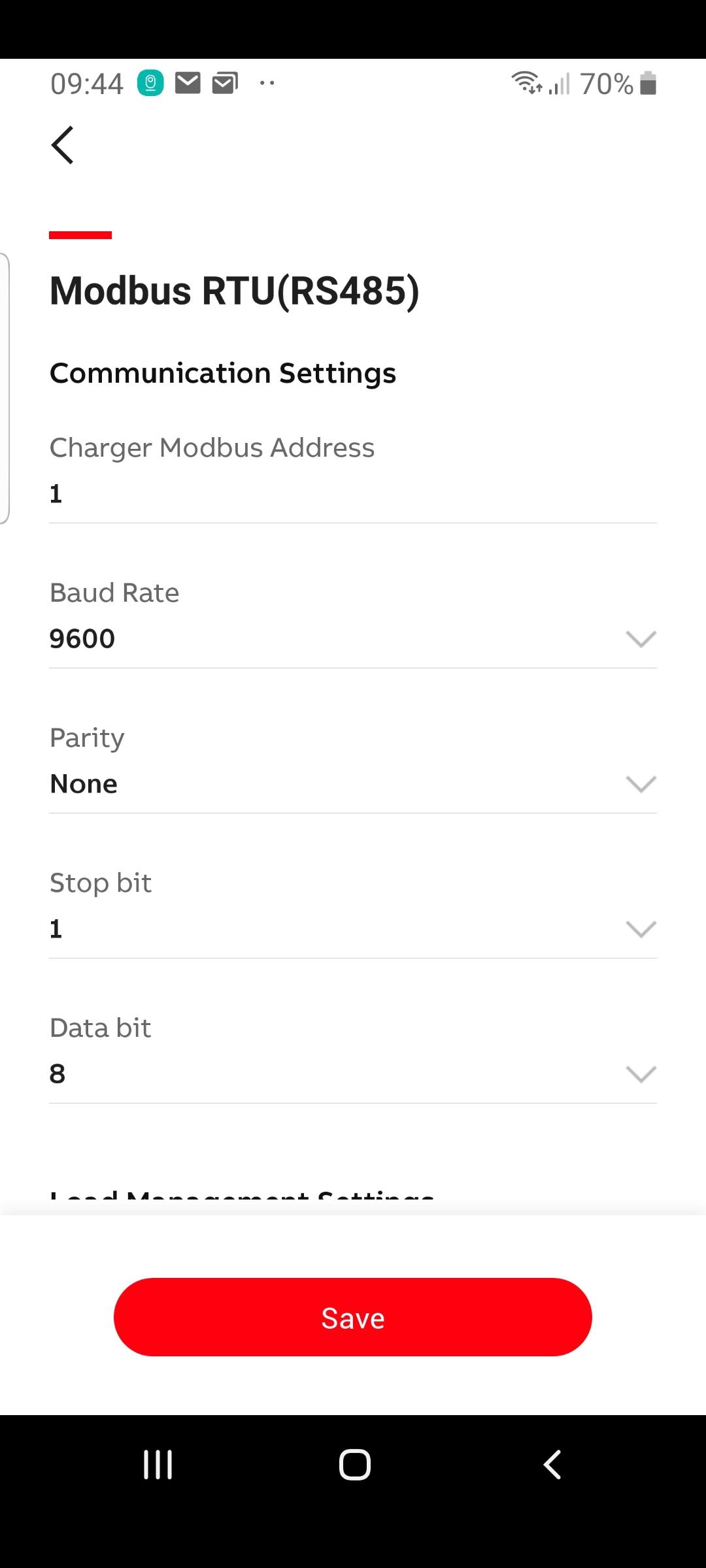

В конфигурацията на устройството е необходимо да настроите Modbus комуникацията на slave.

2. Добавяне на устройство към Reduxi

След като зарядната станция ABB Terra EV е конфигурирана правилно и свързана към Reduxi Controller, тя може да бъде добавена към Reduxi Controller. Инструкции за достъп до контролера са налични на връзката Reduxi Controller.

След като влезете в конфигуратора на Reduxi, се показва таблото за управление. Изберете опцията Добавяне на устройство в долния ляв прозорец, за да добавите устройства.

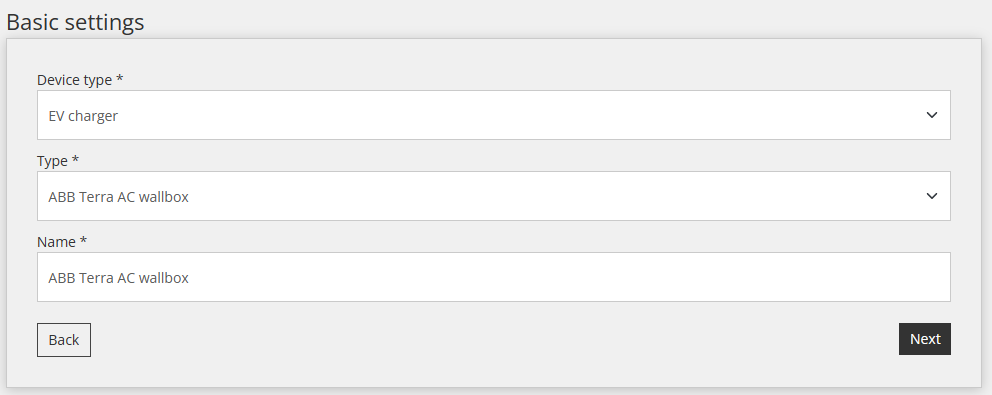

В следващата стъпка изберете типа на устройството, въведете и въведете името на добавеното устройство. В нашия случай, когато добавяме зарядна станция ABB Terra, избираме:

• в полето тип устройство: Зарядно за кола,
• в кутия тип: ABB Terra AC wallbox и
• в полето Име: посочете произволно име (например зарядна станция ABB Terra, зарядна станция).

След като въведете информацията, щракнете върху долната дясна опция Напред.

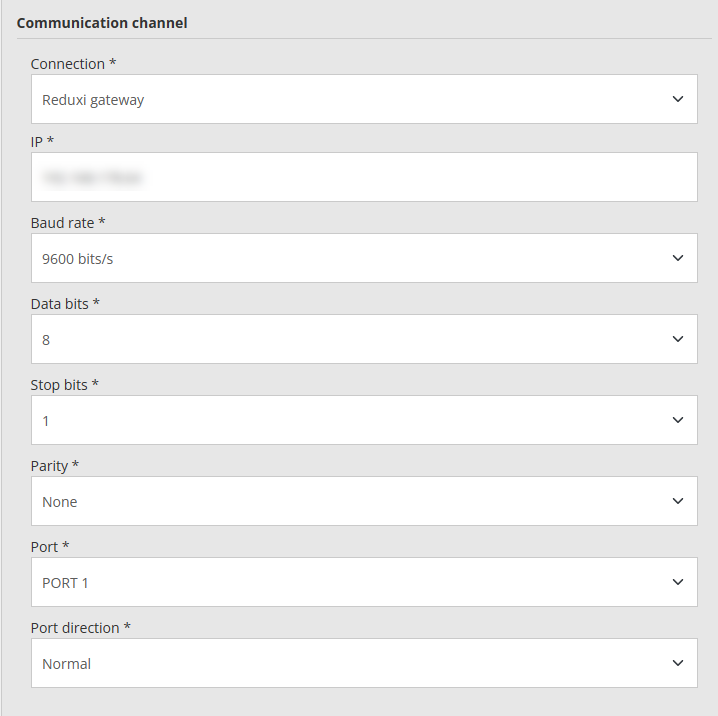

В следващия прозорец дефинираме комуникационния канал и конфигурираме устройството. Картината по-долу показва конфигуратора за връзка през Reduxi Gateway.

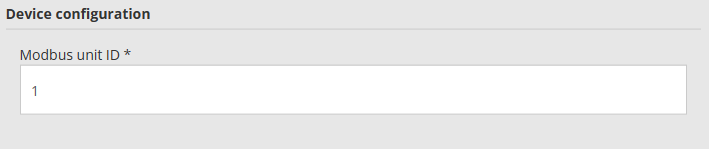

Обикновено Modbus ID на модула е зададен на 1.

Използвайте бутона за тестване на комуникацията, за да проверите дали комуникацията на устройството е настроена правилно.

Когато получим отговор, че двете устройства комуникират успешно помежду си, можем да изберем опцията Next.

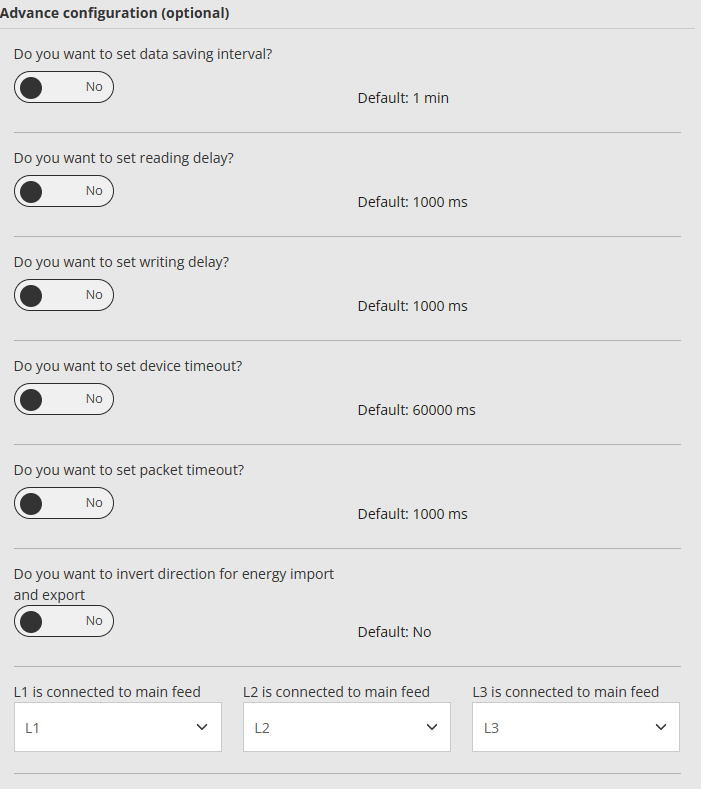

В последния прозорец за добавяне на станция за зареждане на Schrack можете да регулирате определени настройки според собствените си нужди.

3. Показване на данни от станция за зареждане на електрически превозни средства ABB Terra

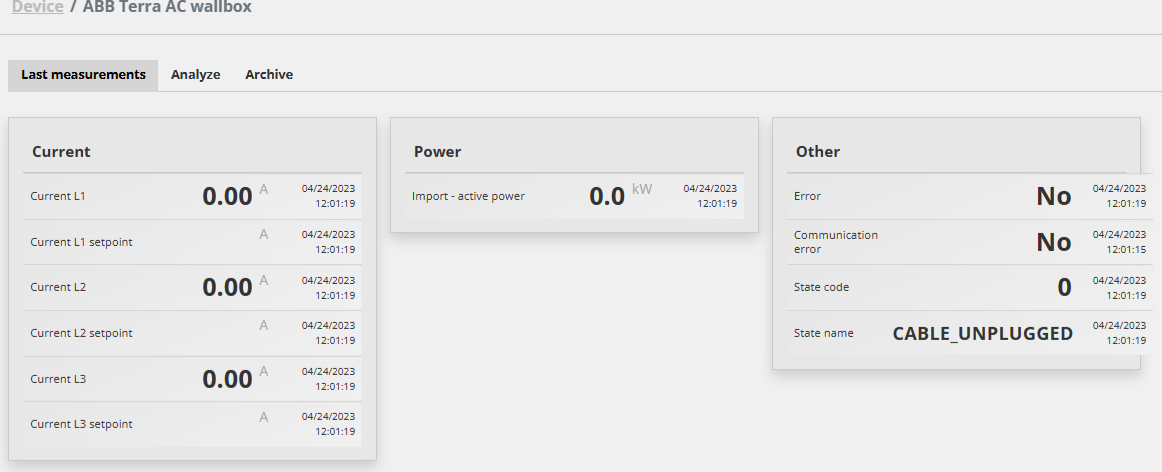

След като зарядната станция ABB Terra EV бъде добавена успешно, тя може да бъде намерена сред добавените устройства. Последните измервания от зарядната станция се показват, ако я изберем.

Тази статия е написана в сътрудничество с E-ING.
