1. Как да конфигурирам инвертора на слънчевата електроцентрала SolarEdge, за да позволи Modbus TCP комуникация с контролера Reduxi?

1.1 Изключете инвертора

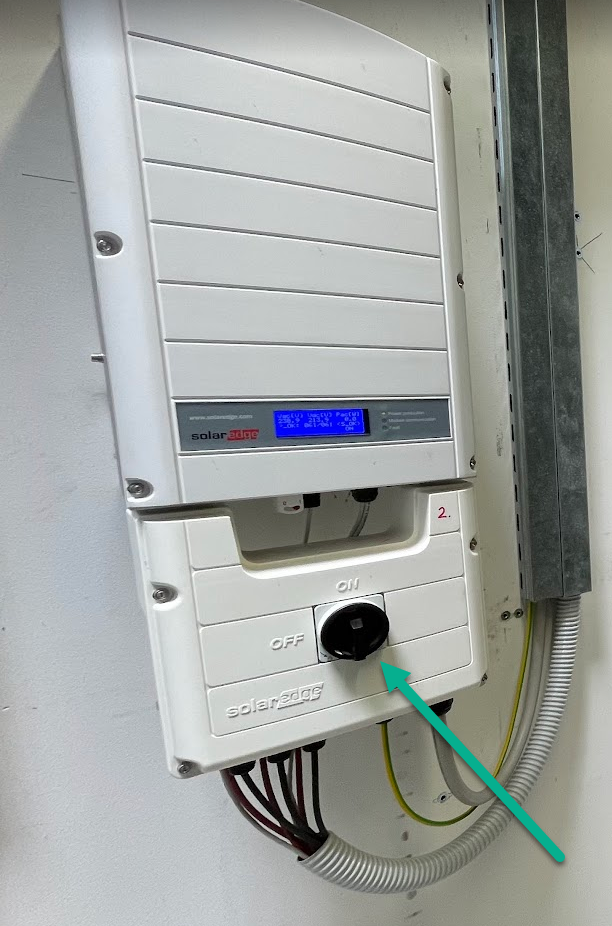

Изключете инвертора с превключвателя в долната част на предния панел. Преместете превключвателя от 1 на 0.

Моля, изчакайте производството на енергия от инвертора да достигне 0 W.

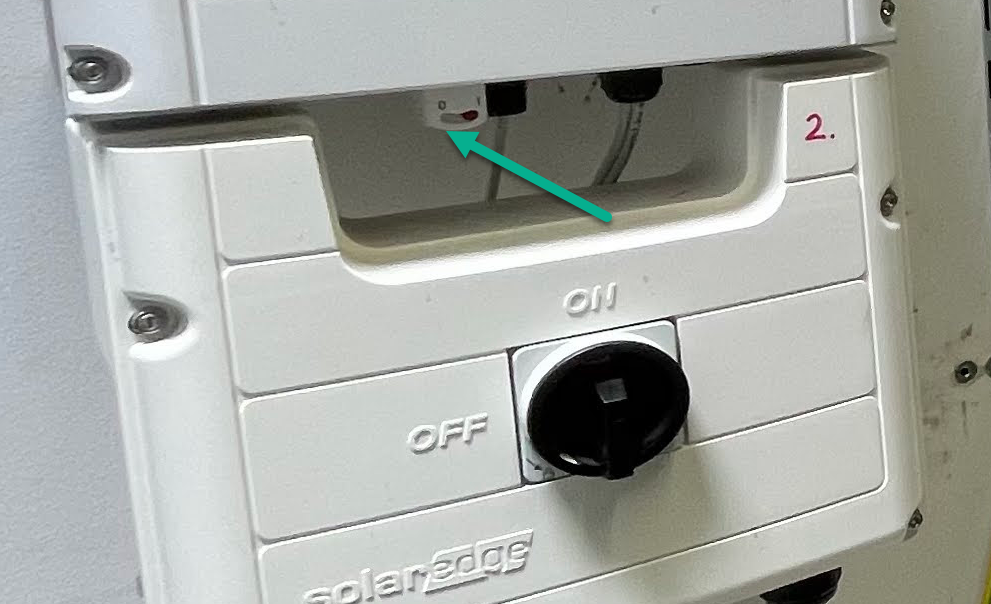

Моля, завъртете и главния превключвател от позиция ВКЛ.

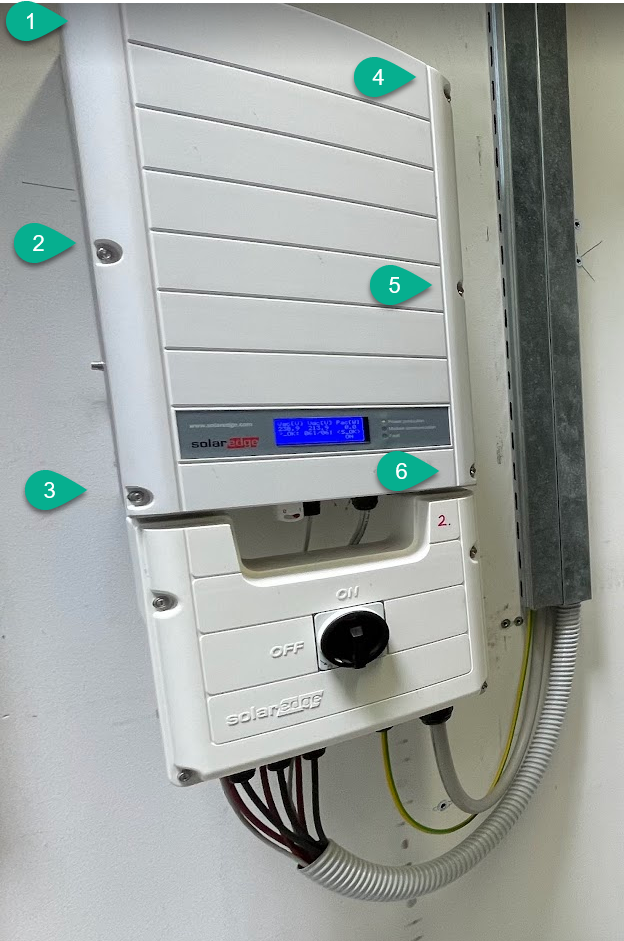

1.1 Развийте 6x винтовете на предния капак

1.2 Активирайте конфигурацията на режима на показване

Отидете до дисплея, където ще намерите четири малки бутона, и натиснете и задръжте десния за 4 секунди.

1.3 Ще трябва да въведете паролата

Паролата по подразбиране е "12312312" (намерена в документацията на SolarEdge) чрез натискане на различни бутони. Вторият бутон е за номер 1, третият е за номер 2, а четвъртият е за номер 3.

След като въведете правилната парола, автоматично ще преминете към следващото меню.

1.4 Настройте правилна комуникация

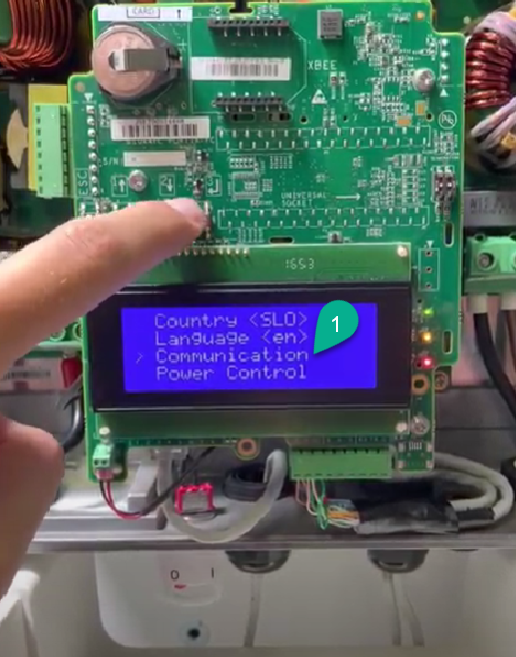

Натиснете третия бутон, за да отидете надолу в менюто. Натиснете третия бутон толкова пъти, че знакът ">" да бъде в позиция "Комуникация", и натиснете четвъртия бутон, за да влезете в това меню Комуникация.

1.5 Задайте TCP връзка

Моля, проверете LAN конфигурацията и активирайте Modbus TCP комуникацията. Задайте Modbus TCP порт и дефинирайте статичен мрежов IP (препоръчително).

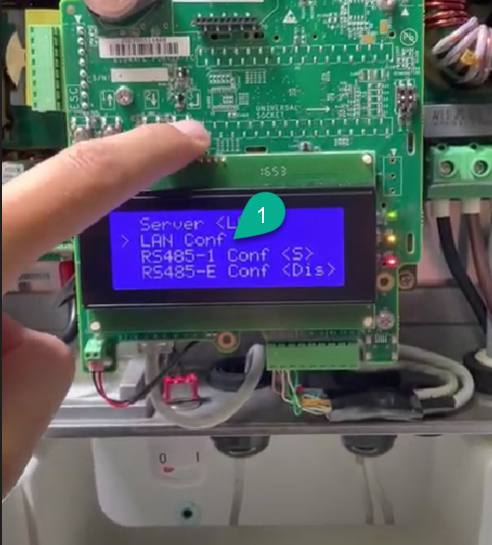

1.5.1 Изберете LAN Conf меню

Отново натиснете третия бутон, за да отидете надолу в менюто, за да изберете "LAN Conf", и четвъртия бутон, за да влезете в менюто "LAN Conf".

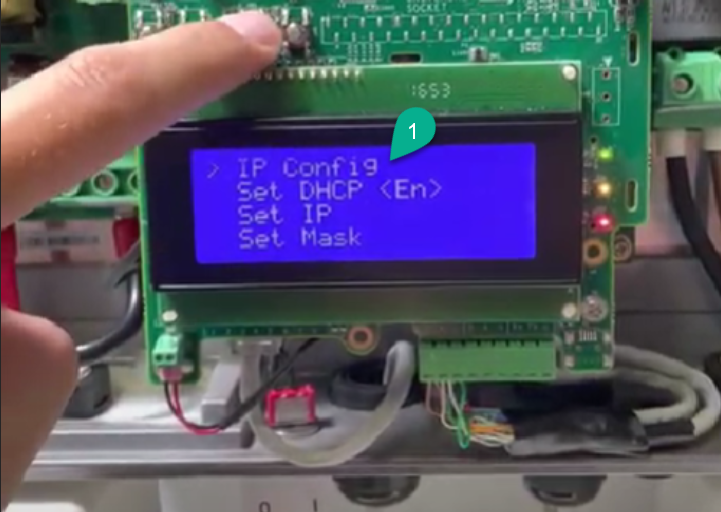

1.5.2 Изберете меню за IP конфигурация

1.5.2 Конфигуриране на настройките на IP Config

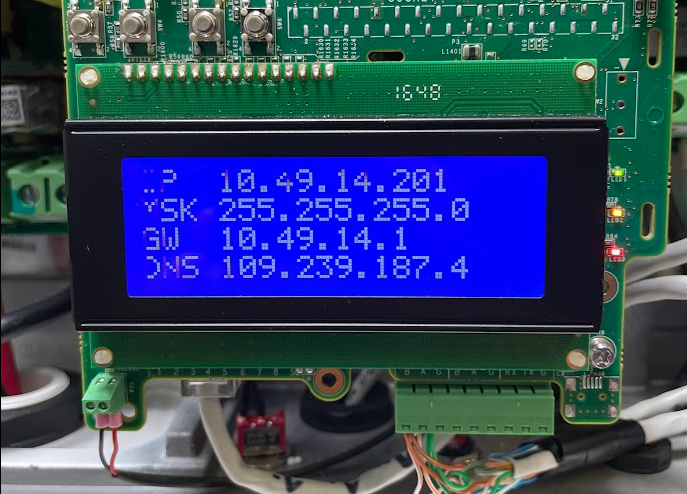

Поставете статичния "IP адрес", маската, GW и DNS на инвертора (по избор).

Натиснете четвъртия бутон и го задръжте, за да потвърдите настройките за вмъкване.

1.6 Върнете се в главното меню

Върнете се в менюто, като натиснете първия бутон.

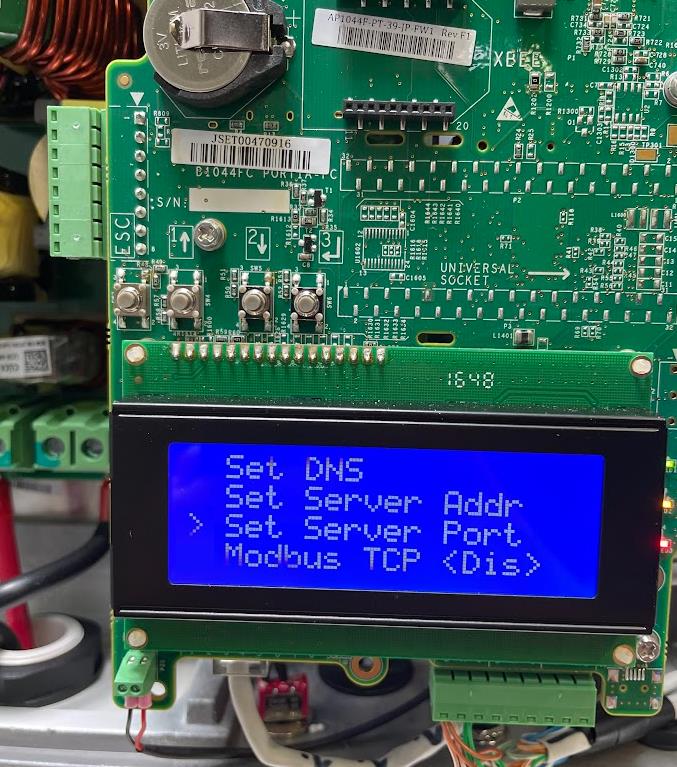

1.7 Задайте порт на сървъра

Натиснете третия бутон, отидете в менюто "Set Server Addr" и поставете ID на модула Modbus. След като го поставите, задръжте четвъртия бутон, изчакайте докато се появи информацията "Приложено" и след това го отпуснете.

Върнете се в описаното меню, като натиснете първия бутон.

1.8 Задайте Modbus TCP <Dis>

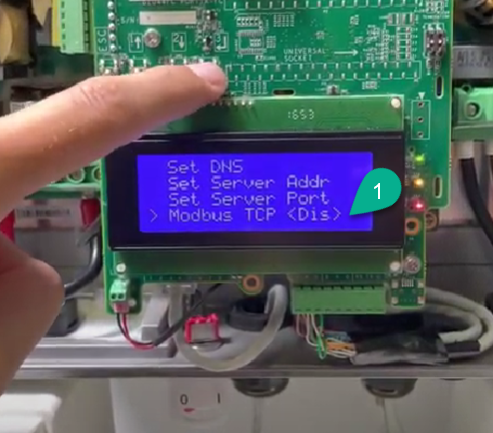

Натиснете третия бутон, за да отидете надолу в менюто и изберете "Modbus TCP <Dis>", като натиснете четвъртия бутон.

1.8.1 Задайте номер на порт

Въведете номера на порта (по подразбиране е 502). Можете да го промените, като натиснете втория и третия бутон или напуснете порт номер 502 и задържите четвъртия бутон, докато видите известието "приложено". Когато видите това съобщение, отпуснете четвъртия бутон.

1.8.2 Заключване на екрана

Натискането на първия бутон ви позволява да се върнете към менюто, за да заключите екрана.
Ако не го заключите ръчно, той автоматично ще заключи дисплея след 10-15 минути и ще изключи подсветката му.

1.9 Съберете информация за Reduxi Configurator

Вече сте готови с конфигурацията и можете да добавите инвертора към контролера, като използвате статичния IP адрес, порта и ID на Modbus устройството, които сте въвели.

2. Добавете устройството към Reduxi Configurator

Първо, можете да влезете в Reduxi Configurator чрезReduxi Configurator през браузъра.

1. Щракнете върху Добавяне на устройство

2. Въведете основни настройки

3. Изберете Комуникационен канал

Моля, въведете настройките, които сте използвали в раздела Конфигуриране на Ethernet свързаност на уеб интерфейс за инвертор SolarEdge.

4. Въведете конфигурацията на устройството

ID на Modbus модул - Обикновено се използва един.

5. Въведете и изберете Разширени настройки
