Производителят на Solar Edege дава подробна информация как да свържете множество инвертори с различни опции на връзката: https://knowledge-center.solaredge.com/sites/kc/files/solaredge-communication_options_application_note_v2_250_and_above.pdf.

1.1 Физическа връзка между Reduxi и инвертора

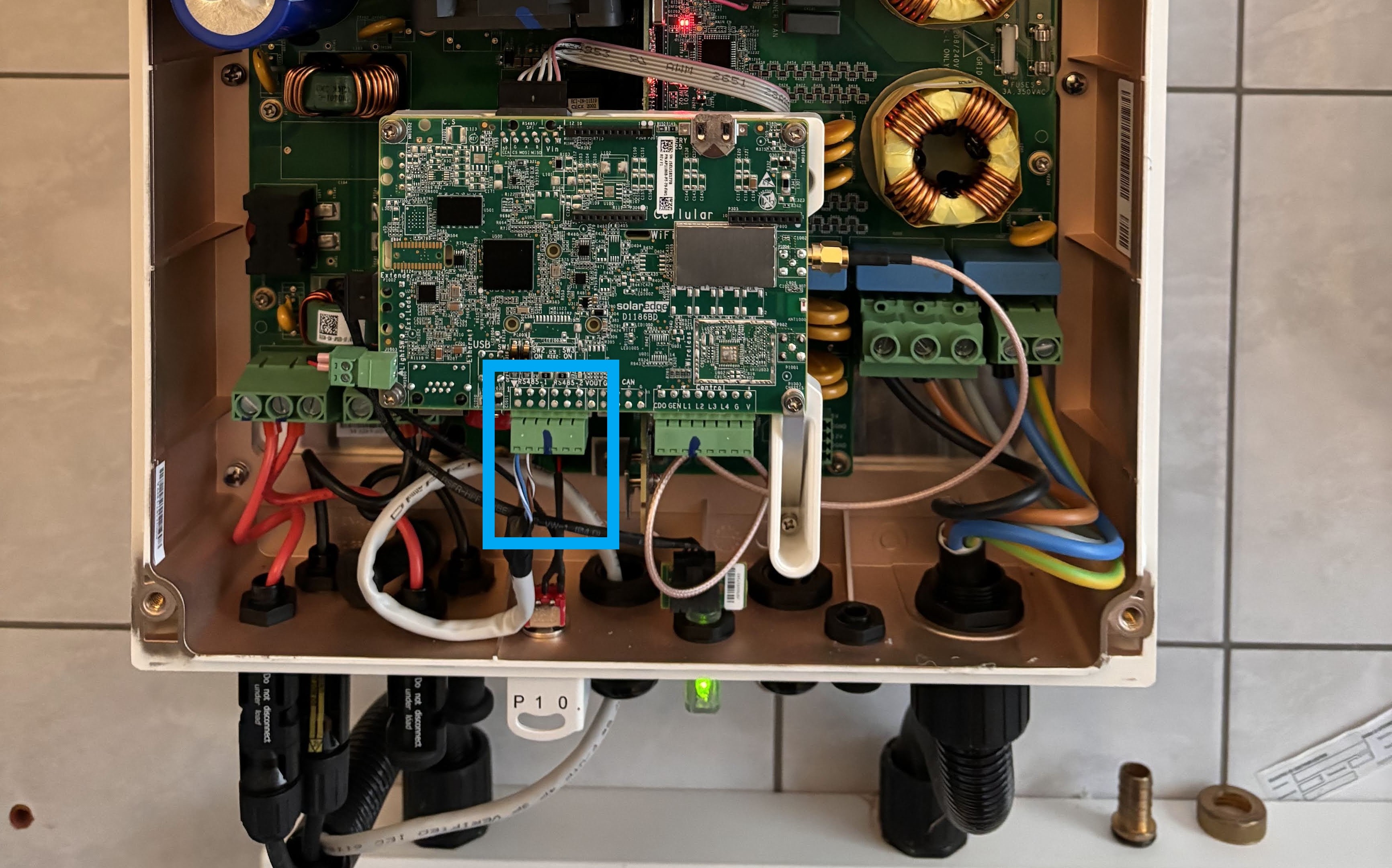

Свържете контролера Reduxi към контактите на веригата на инвертора, както е показано на изображението по-долу:

2. BUS (сериен) връзка конфигурация за главни и подчинени инвертори

Този пример е даден, за да опрости изживяването на потребителите как да създадат серийна връзка между различни инвертори, където един действа като главен, а други като подчинени и

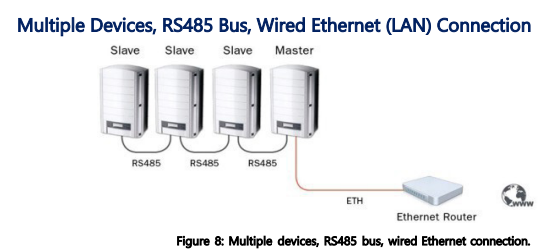

Изображението по-долу показва една BUS връзка с RS485 от подчинени към главен, който е вторично свързан към интернет.

2.1 Настройки за подчинени устройства

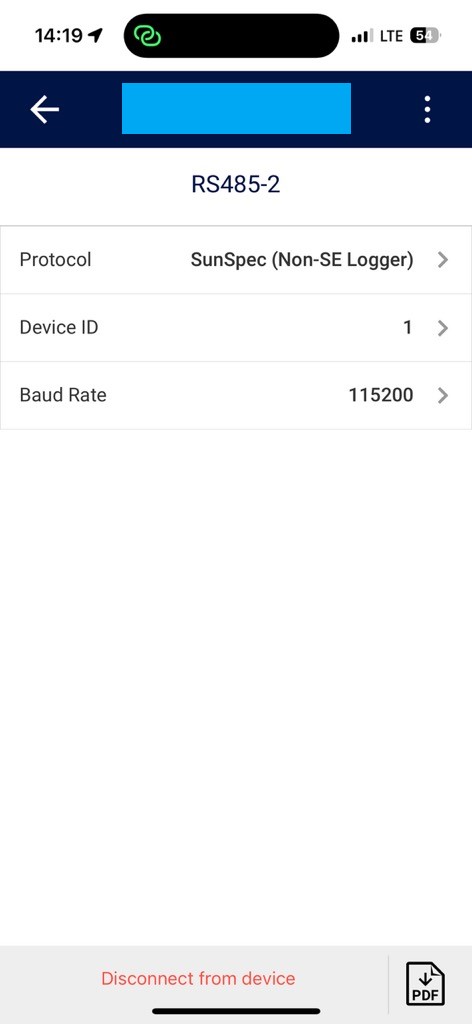

След като се установят физическите връзки, трябва да се дефинират адресите за спасения. Следните изображения дават инструкции за настройките на адрес за запазване:

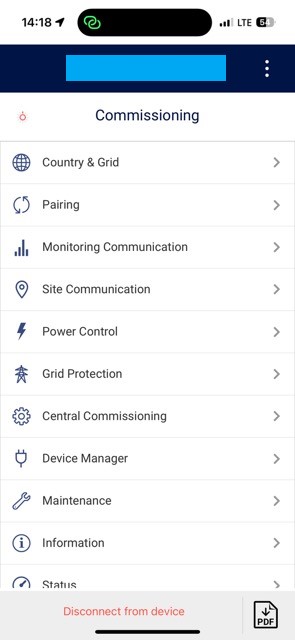

• Отворен инверторен интерфейс

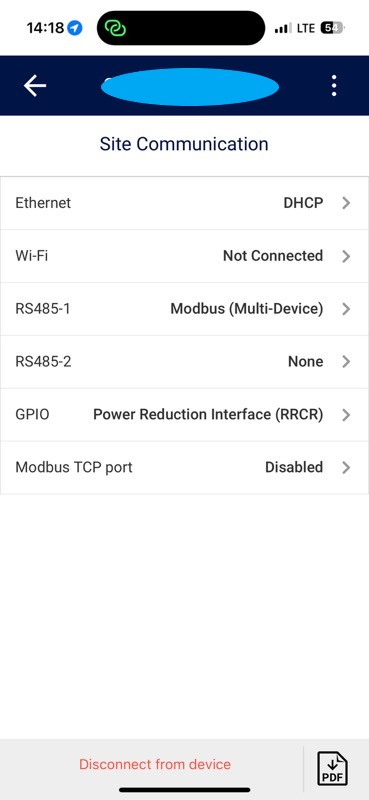

• Отворена комуникация на сайта

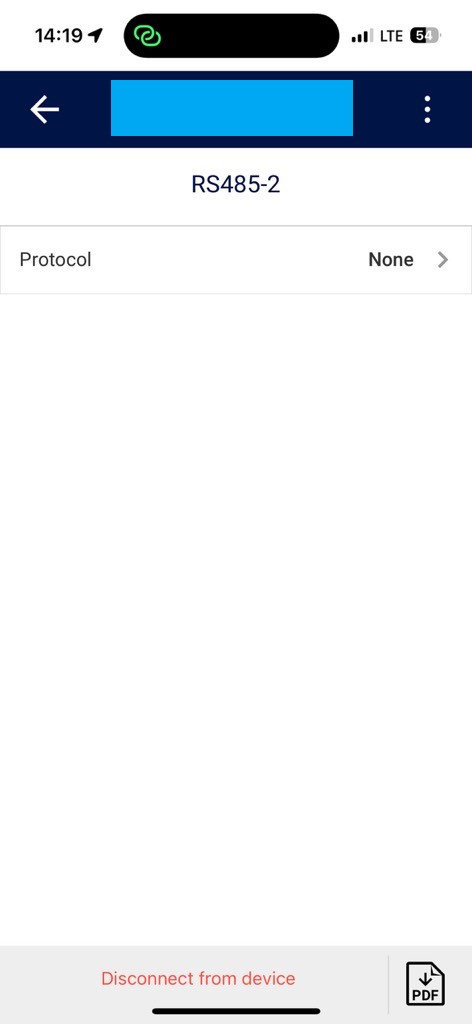

• Отворете RS485-2

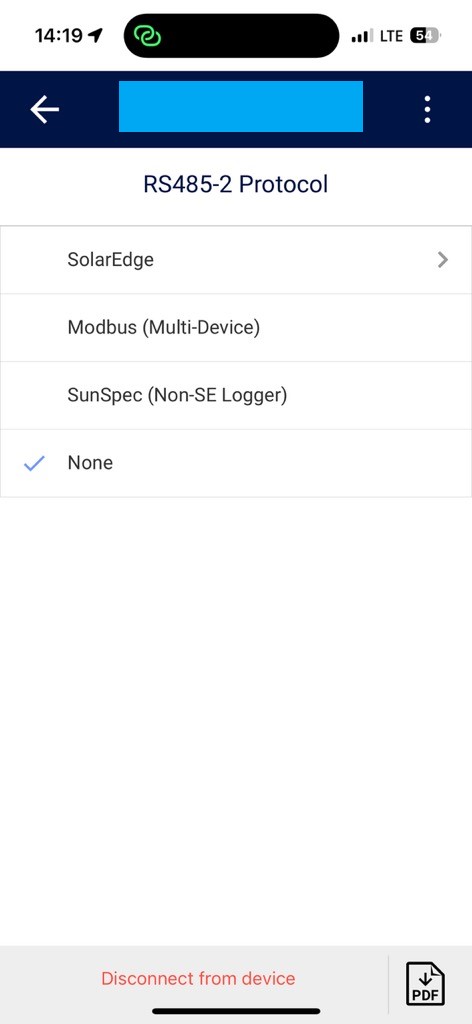

• Отворен протокол

• Изберете SunSpec (регистратор Non-SE и дефинирайте ID на устройството

3. Връзки за главния инвертор към контролера Reduxi чрез TCP

За това как да свържете главния инвертор чрез Modbsu TCP с дефиниран IP адрес към контролера Reduxi, моля, следвайте връзката: SolarEdge Master Configuration.

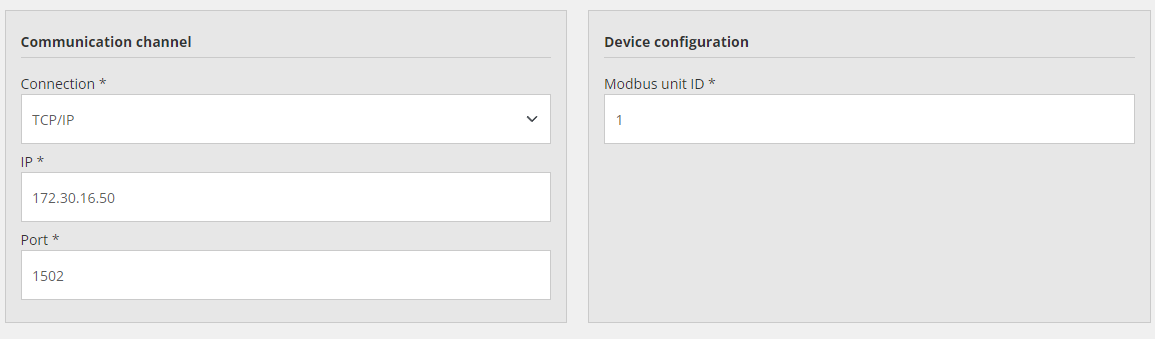

Изображение на пример за настройка на Modbus TCP на сайта на контролера Reduxi:

4. Връзки за главния инвертор към контролера Reduxi чрез RTU.

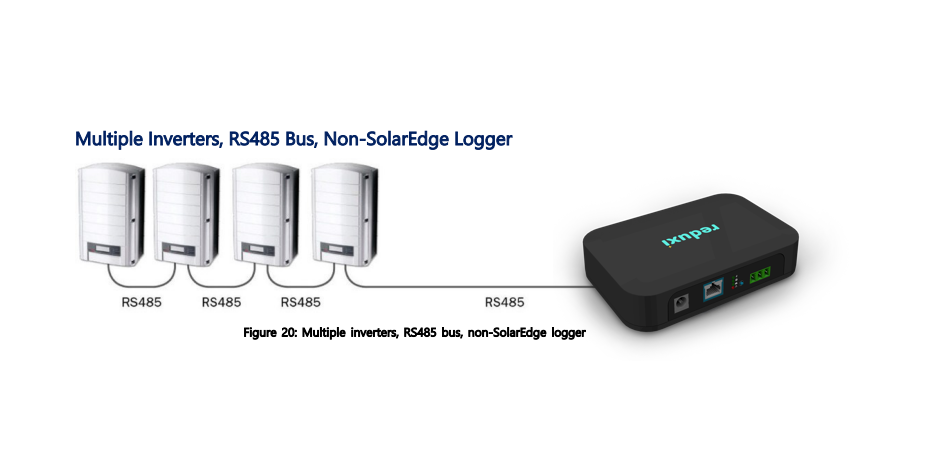

Възможно е да се установи връзка от главния инвертор към контролера Reduxi също чрез серийна връзка (Modbus RTU).

Конфигурацията на предпазните инвертори е същата като в точка 2.1 Настройки за подчинени устройства.

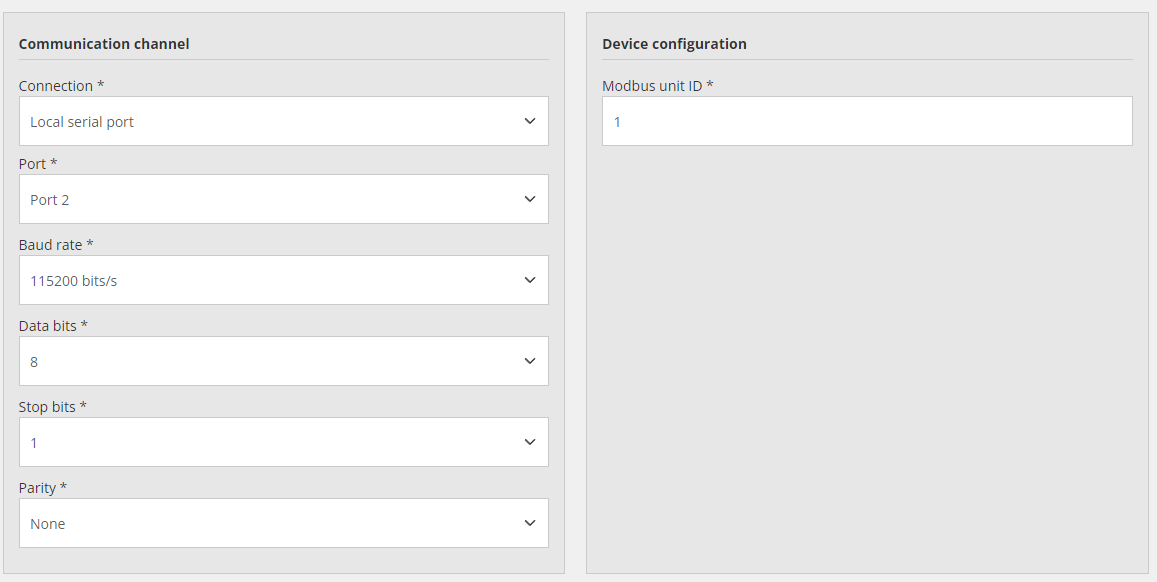

Изображение на пример за настройка на Modbus RTU на сайта на контролера Reduxi:

За допълнителна информация как да конфигурирате устройството в Reduxi, моля, следвайте: Reduxi Configurator

За допълнителна информация как да използвате облачно приложение за Reduxi, моля, следвайте: Reduxi Cloud
