Как да свържете електромер Algodue UPM209 с контролер Reduxi
Свържете трифазния мрежов анализатор Algodue UPM209 с Reduxi Controller.
Текстово описание на това изображение

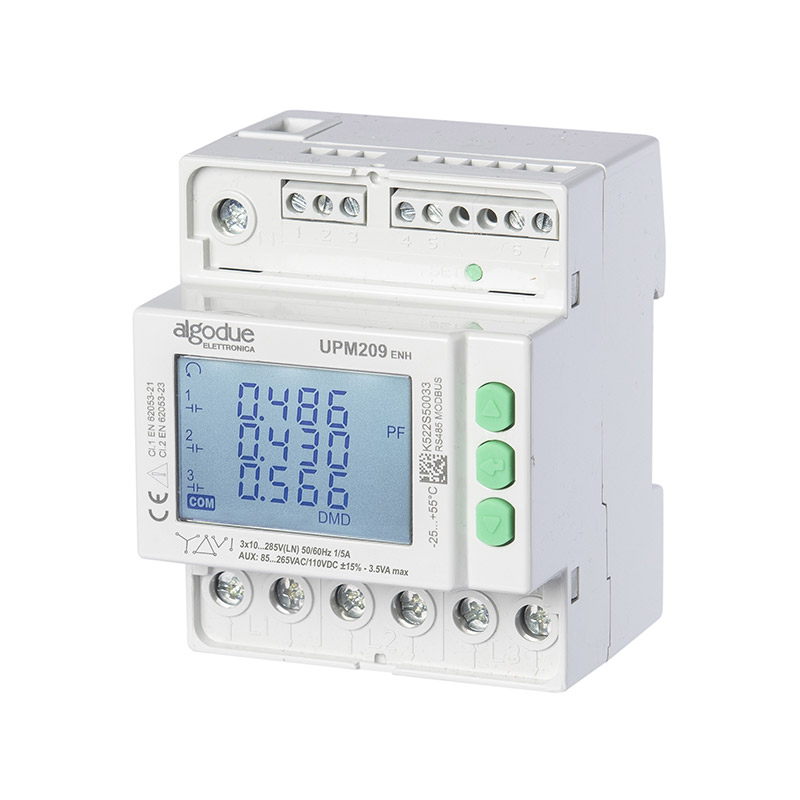

Снимка на продукта: бял трифазен електромер за DIN шина на бял фон. Етикет на лицевата страна: лого 'algodue ELETTRONICA' и модел 'UPM209 ENH'. LCD дисплей със синьо осветление, показващ три реда стойности 0.486, 0.430 и 0.566, с надписи PF и DMD отдясно, маркери на фазите 1, 2, 3 отляво и символ 'COM'. Три зелени бутона от дясната страна на лицевата част. Дребен шрифт: 'CE', '3x10...285V(LN) 50/60Hz 1/5A', 'AUX: 85...265VAC/110VDC +/-15% - 3.5VA max', QR код и 'RS485 MODBUS'. Винтови клеми: блок от три и блок от пет горе, шест винтови клеми долу и зелен светодиоден индикатор горе.
1 Техническа документация
Документи от производителя за Algodue UPM209:
- Algodue UPM209 product page – Технически спецификации и контакт за допълнителни конфигурации.
- UPM209 datasheet (PDF) – Спецификации, версии и кодове за поръчка.
- WintoolNET software – Конфигурационен софтуер за UPM209 и UPM309.
2 Необходимо оборудване
- Трифазен мрежов анализатор Algodue UPM209, монтиран от квалифициран електротехник
- Кабел за комуникационния порт на електромера: RS485 или Ethernet (RJ45), в зависимост от модела
- Reduxi Controller
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Свързване и конфигуриране на електромера
Инструкциите за свързване и конфигуриране на електромера ще намерите на страницата на производителя: Algodue UPM209.
3.1 Комуникационен порт
UPM209 има един от два комуникационни порта, в зависимост от модела:
| Порт | Протокол | Подробности |
|---|---|---|
| RS485 (с оптична изолация) | Modbus RTU/ASCII | от 300 до 57600 bps |
| Ethernet (RJ45) | Modbus TCP | 10/100 Mbps; също HTTP, NTP и DHCP |
3.2 Modbus unit ID
Modbus unit ID на електромера ви трябва в Reduxi Configurator. Обикновено се използва 1.
4 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
5 Добавяне на електромера към Reduxi
Следвайте тези стъпки, за да добавите нов електромер или да редактирате съществуващ.
5.1 Основни настройки
Влезте в Reduxi Configurator през браузъра (вижте точка 4) и щракнете върху Add device.
В първата стъпка въведете основните настройки на устройството. След това щракнете върху Next.
5.2 Настройки на комуникацията
Изберете комуникационния канал, който съответства на порта на вашия електромер. След това въведете конфигурацията на устройството:
| Параметър | Стойност |
|---|---|
| Modbus unit ID | Обикновено 1
|
След това въведете и изберете разширените настройки.
5.3 Тест на комуникацията
Натиснете Test communication в долната част на помощника. Той прочита Algodue UPM209 еднократно и не записва нищо. Ако тестът е успешен, натиснете Done: устройството се създава само с Done.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
6 Проверка на показанията
6.1 Последни измервания
След като комуникацията е установена, проверете стойностите в Devices в Reduxi Configurator. Reduxi само чете данни от електромера.
✓ Обобщение
Подготовка (точки 1–2): Прочетете документите на Algodue и подгответе оборудването.
Algodue UPM209 (точка 3): Свържете електромера през порта RS485 или Ethernet. Запишете Modbus unit ID.
Добавяне към Reduxi (точки 4–5): Влезте в Reduxi Configurator, добавете електромера с неговия Modbus unit ID и тествайте комуникацията.
Пускане в експлоатация (точка 6): Проверете показанията. Reduxi чете данни от електромера.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете дали Modbus unit ID в Reduxi е равен на unit ID на електромера. Обикновено е 1. |
| Електромерът не отговаря | Изберете комуникационния канал, който съответства на порта на вашия електромер: RS485 (Modbus RTU/ASCII) или Ethernet (Modbus TCP). |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
