Как да свържете електромер Circutor CVM-C10 с контролер Reduxi
Свържете анализатора на мощност Circutor CVM-C10 с Reduxi Controller.
Текстово описание на това изображение

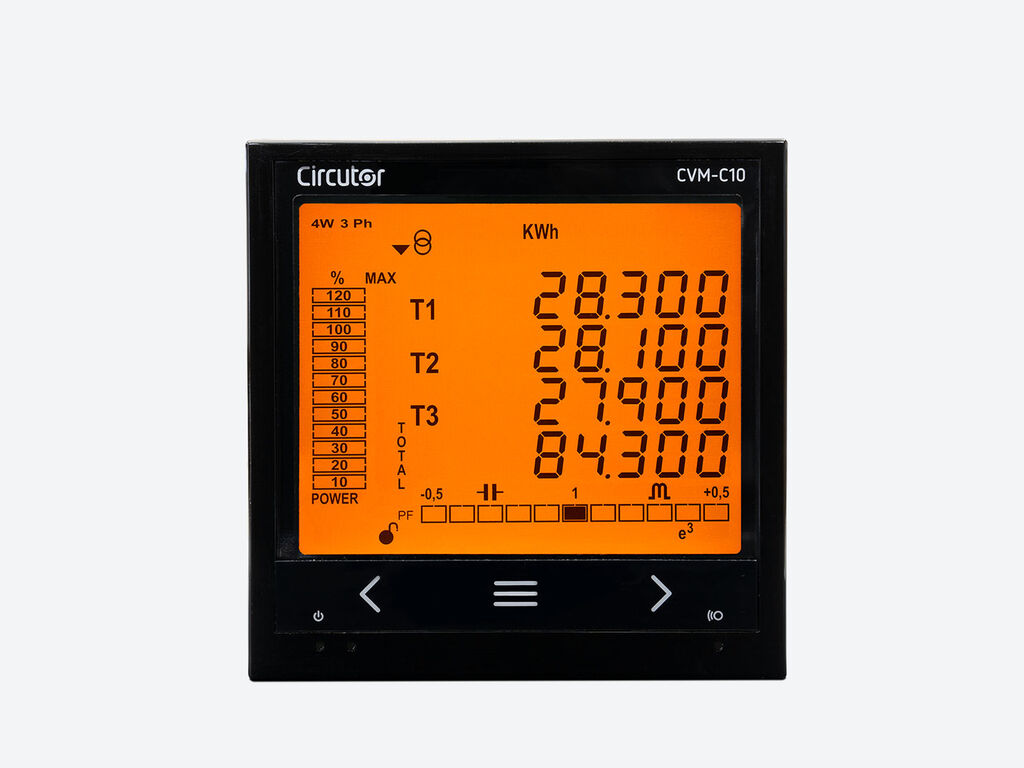

Снимка на продукта: черен квадратен анализатор на мощност за монтаж в панел на светлосив фон. Горе вляво: лого 'Circutor'; горе вдясно: 'CVM-C10'. Дисплей с оранжево осветление с надписи '4W 3 Ph' и 'kWh', вертикална процентна скала отляво (от 10 до 120 %, 'MAX', 'POWER') и редове 'T1' 28.300, 'T2' 28.100, 'T3' 27.900 и 'TOTAL' 84.300. В долната част на дисплея има скала на фактора на мощността от -0.5 през 1 до +0.5 със запълнен среден сегмент. Под дисплея са три сензорни символа: стрелка наляво, меню (три линии) и стрелка надясно.
1 Техническа документация
Документи и изтегляния от производителя за Circutor CVM-C10:
- Circutor downloads – Инструкции за свързване и конфигуриране на устройството, както са свързани в предишната версия на това ръководство.
- CVM-C10 product page (CVM-C10-ITF-IN-485-IC2) – Описание на продукта, спецификации и списък с документи.
- CVM-C10 datasheet – Спецификации, размери и комуникационен интерфейс.
2 Необходимо оборудване
- Анализатор на мощност Circutor CVM-C10 с интерфейс RS-485, монтиран от квалифициран електротехник
- Кабел RS-485
- Reduxi Controller
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Свързване и конфигуриране на електромера
Инструкциите за свързване и конфигуриране на електромера ще намерите в документите от точка 1.
3.1 Интерфейс и протокол
CVM-C10 комуникира през интерфейс RS-485. Поддържа протоколите Modbus/RTU и BACnet. Reduxi чете електромера през Modbus.
3.2 Настройки на Modbus на електромера
Задайте параметрите на Modbus в настройките на електромера. Ръководството посочва скорост на предаване от 9600 до 19200.
Modbus unit ID на електромера ви трябва в Reduxi Configurator. Обикновено се използва 1.
4 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
5 Добавяне на електромера към Reduxi
Следвайте тези стъпки, за да добавите нов електромер или да редактирате съществуващ.
5.1 Основни настройки
Влезте в Reduxi Configurator през браузъра (вижте точка 4) и щракнете върху Add device.
В първата стъпка въведете основните настройки на устройството. След това щракнете върху Next.
5.2 Настройки на комуникацията
Изберете комуникационния канал. След това въведете конфигурацията на устройството:
| Параметър | Стойност |
|---|---|
| Modbus unit ID | Обикновено 1
|
След това въведете и изберете разширените настройки. Серийните параметри, ако се изискват, трябва да съвпадат с настройките на електромера (вж. точка 3).
5.3 Тест на комуникацията
Натиснете Test communication в долната част на помощника. Той прочита Circutor CVM-C10 еднократно и не записва нищо. Ако тестът е успешен, натиснете Done: устройството се създава само с Done.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
6 Проверка на показанията
6.1 Последни измервания
След като комуникацията е установена, проверете стойностите в Devices в Reduxi Configurator. Reduxi само чете данни от електромера.
✓ Обобщение
Подготовка (точки 1–2): Прочетете документите на Circutor и подгответе оборудването.
Circutor CVM-C10 (точка 3): Свържете електромера през RS-485. Задайте параметрите на Modbus и запишете Modbus unit ID.
Добавяне към Reduxi (точки 4–5): Влезте в Reduxi Configurator, добавете електромера с неговия Modbus unit ID и тествайте комуникацията.
Пускане в експлоатация (точка 6): Проверете показанията. Reduxi чете данни от електромера.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете дали Modbus unit ID в Reduxi е равен на Modbus адреса, зададен на електромера. Проверете дали серийните параметри съвпадат. |
| Електромерът не отговаря на шината RS-485 | Проверете кабелите на RS-485 и настройките за комуникация на електромера. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
