Как да свържете електромер GARO от серия GNM3D/T с контролер Reduxi
Добавете електромера GARO GNM3D или GNM3T към Reduxi Controller през Modbus RS485.
Текстово описание на това изображение

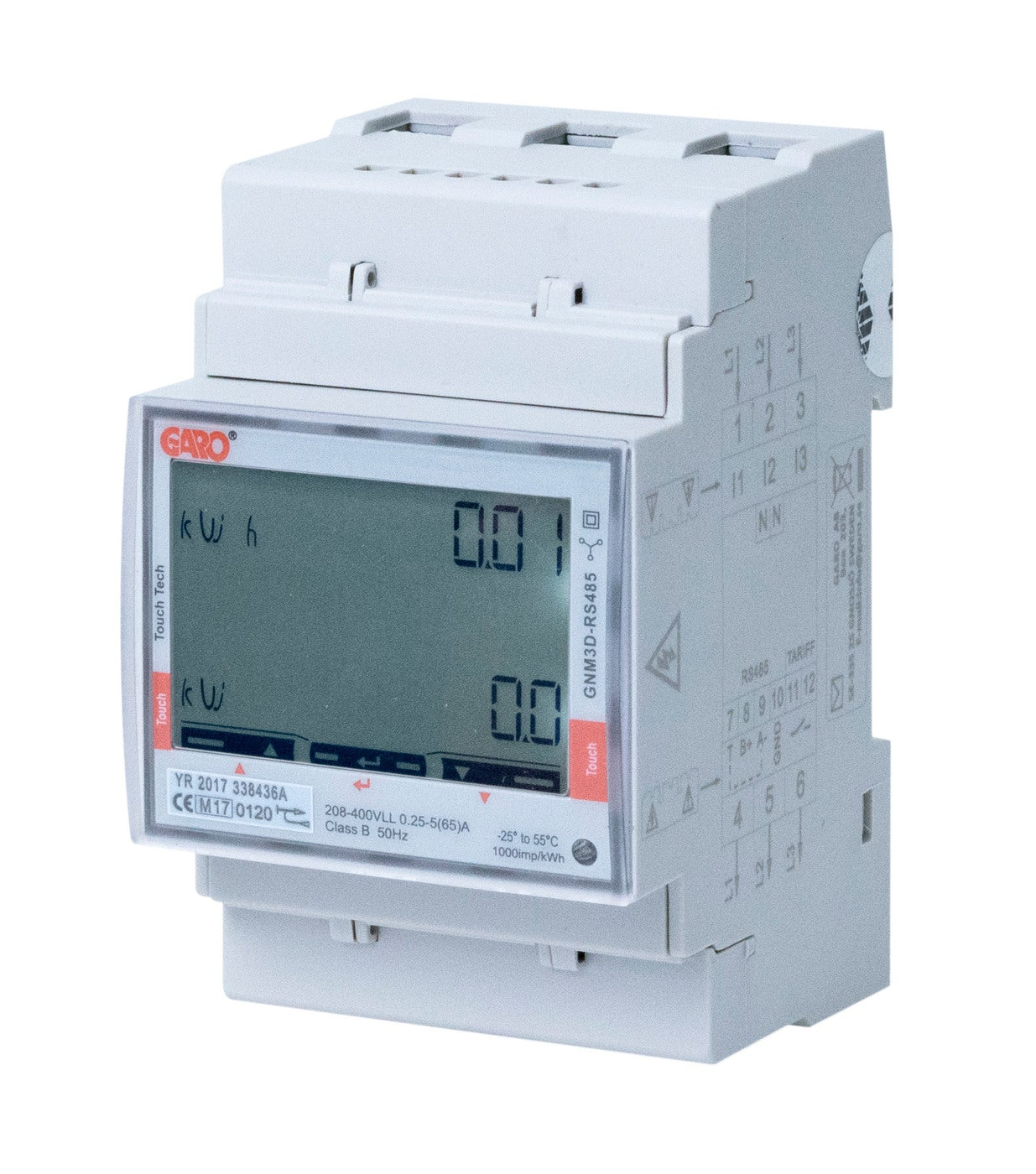

Снимка на продукта: светлосив трифазен електромер за DIN шина на бял фон. На лицевата страна: червено лого 'GARO' горе вляво, вертикален текст 'GNM3D-RS485' отдясно, LCD дисплей с единица 'kWh' (горен ред, стойност 0.01) и 'kW' (втори ред, стойност 0.0), червени области 'Touch' по левия и десния ръб, три сензорни бутона под дисплея със символи на стрелки (нагоре, Enter, надолу). Етикетна лента: 'YR 2017 338436A', 'CE M17 0120', '208-400VL-L 0.25-5(65)A, Class B 50Hz', '-25 C to 55 C', '1000imp/kWh' и малък светодиод долу вдясно. Страничен етикет с номера на клемите от 1 до 3, от 11 до 13, N, от 4 до 6, от 7 до 12 и символ за свързване. Винтови клеми горе и долу.
1 Техническа документация
Инструкциите за свързване и конфигуриране на електромера ще намерите на уеб страницата на производителя.
- GARO: GNM3D search – Връзка от оригиналната статия.
- GARO: Disc.ENERGYMETER 3P MODBUS RS485 (GNM3D) – Страница на продукта: трифазен електромер за директно свързване с Modbus RS485.
- GARO: GNM3D-RS485 manual (EN) – Ръководство със свързването на RS485 и настройките за комуникация на електромера.
- GARO: GNM3T-LP RS485 N manual (EN) – Ръководство за варианта GNM3T със свързване през токови трансформатори.
- GARO: GNM3D and GNM3T Modbus protocol (EN) – Таблици с регистри на Modbus RTU и серийни настройки.
2 Необходимо оборудване
- Reduxi Controller
- Електромер GARO GNM3D или GNM3T с интерфейс RS485 (Modbus)
- Кабел RS485 между електромера и Reduxi Controller
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Настройки за комуникация на електромера
3.1 Настройки по подразбиране
Електромерът комуникира през RS485 с Modbus RTU. Документът с протокола на производителя посочва тези настройки по подразбиране:
| Параметър | Стойност по подразбиране |
|---|---|
| Протокол | Modbus RTU през RS485 |
| Modbus адрес |
1 (диапазон от 1 до 247) |
| Скорост (baud rate) |
9.6 kbps |
| Parity | None |
| Stop bits | 1 |
3.2 Задаване на Modbus адреса на електромера
Използвайте тази процедура само ако адресът, скоростта на предаване или четността на електромера се различават от нужните ви стойности. Стъпките следват ръководството на GNM3D-RS485 и използват сензорните области на лицевата страна на електромера:
9.6. Натискайте ляво, докато се появи PArIty, и изберете no. Потвърдете стоп бит 1.4 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
5 Добавете електромера в Reduxi
Следвайте тези стъпки, за да добавите нов електромер или да редактирате съществуващ.
5.1 Основни настройки
Влезте локално в Reduxi Configurator на контролера (вижте точка 4) и щракнете върху + Add device. След това въведете основните настройки.
5.2 Настройки на комуникацията
Изберете комуникационния канал. След това въведете конфигурацията на устройството.
| Параметър | Стойност |
|---|---|
| Modbus unit ID | Обикновено се използва 1. Стойността трябва да съвпада с адреса, зададен на електромера (точка 3). |
5.3 Разширени настройки
Въведете и изберете разширените настройки.
5.4 Тест на комуникацията
Натиснете Test communication в долната част на помощника. Той прочита електромера еднократно и не записва нищо. Ако тестът е успешен, натиснете Done: устройството се създава само с Done.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
6 Проверка на показанията
6.1 Последни измервания
След като комуникацията е установена, като допълнителен тест проверете стойностите на електромера в Devices в Reduxi Configurator.
✓ Обобщение
Подготовка (точки 1–2): Отворете документите на производителя и подгответе Reduxi Controller, кабела RS485 и лаптоп.
Електромер (точка 3): Проверете Modbus адреса, скоростта на предаване и четността на електромера.
Добавяне в Reduxi (точки 4–5): Влезте в Reduxi Configurator, добавете устройството и изпълнете Test communication.
Пускане в експлоатация (точка 6): Проверете показанията на електромера в Devices.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете дали Modbus unit ID, скоростта на предаване и четността в Reduxi съвпадат с настройките на електромера (точки 3 и 5.2). Проверете свързването на RS485. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
