Как да свържете интелигентен електромер Iskra IE38Mx с контролер Reduxi
Свържете интелигентния електромер Iskra IE38Mx с Reduxi Controller през Modbus RTU (RS485).
Текстово описание на това изображение

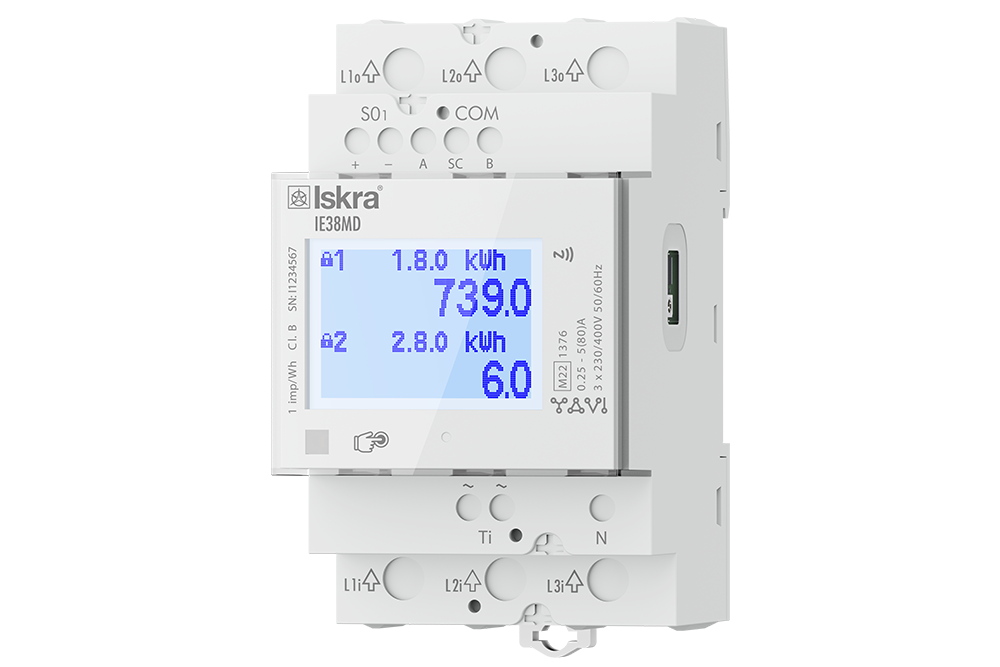

Снимка на продукта: бял електромер за DIN шина на бял фон. Горе: клеми L1o, L2o, L3o (изходи), ред с надписи 'S0', '+', '-', 'COM', 'A', 'SC', 'B'. На лицевата страна: лого 'Iskra', модел 'IE38MD', син LCD дисплей с два реда: символ на катинар '1' 1.8.0 kWh, стойност 739.0; символ на катинар '2' 2.8.0 kWh, стойност 6.0. Вляво вертикален текст '1 imp/Wh, Cl. B, SN' със сериен номер (дребен шрифт); вдясно символ за безжична връзка, лого 'YAVI' и дребен шрифт за 3 x 230/400V 50/60Hz. Долу вляво на лицевата страна са сив квадрат и символ на ръка или докосване. Долу: клеми Ti, N, L1i, L2i, L3i.
1 Техническа документация
Инструкциите за свързване и конфигуриране на електромера са на уеб страницата на производителя: https://www.iskra.eu/en/Smart-energy-meters/Energy_meter_IE38Mx_1/
- Iskra IE38Mx product page – Варианти IE38MS, IE38MM, IE38MD и IE38MF, интерфейси и изтегляния
- Users manual IE38Mx – Свързване, настройки за комуникация и комуникационен протокол Modbus (приложение A)
- Data sheet IE38Mx – Технически данни
- Smart Meter IE38Mx (brochure) – Преглед на продукта
2 Необходимо оборудване
Нужни са Ви следните компоненти:
- Reduxi Controller
- Електромер Iskra IE38MD (вариантът на IE38Mx с интерфейс Modbus RS485)
- Кабел RS485 между електромера и Reduxi Controller
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Свързване на електромера към Reduxi Controller
3.1 Клеми RS485 на електромера
Връзката RS485 на IE38MD е означена с A, SC (екран) и B в ръководството на производителя. Схемата за свързване е в ръководството за потребителя (вж. точка 1).
4 Проверка на настройките за комуникация на електромера
IE38MD използва Modbus RTU през RS485. Фабричните настройки според ръководството на производителя:
| Параметър | Фабрична настройка |
|---|---|
| Протокол | Modbus RTU |
| Скорост |
115200 bit/s (възможни са от 1200 до 115200 bit/s) |
| Кадър |
8, N, 2 (8 бита данни, без четност, 2 стоп бита) |
Можете да промените адреса, скоростта, четността и стоп битовете от дисплея на електромера (Settings – Communication) или със софтуера Iskra MiQen (версия 2.1 или по-висока).
5 Влизане в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
6 Добавяне на електромера в Reduxi
Следвайте тези стъпки, за да добавите нов електромер или да редактирате съществуващ.
6.1 Основни настройки
Влезте в Reduxi Configurator през браузъра (вижте точка 5), щракнете върху + Add device и въведете основните настройки на електромера.
6.2 Настройки за комуникация
Изберете комуникационния канал и въведете конфигурацията на устройството:
| Параметър | Стойност |
|---|---|
| Modbus unit ID | Обикновено се използва 1. Стойността трябва да съвпада с Modbus адреса, зададен на електромера. |
След това въведете и изберете разширените настройки.
6.3 Проверка на комуникацията
Натиснете Test communication в долната част на помощника. Той прочита Iskra IE38Mx еднократно и не записва нищо. Ако тестът е успешен, натиснете Done: устройството се създава само с Done.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
7 Проверка на показанията
7.1 Last measurements
След като комуникацията е установена, проверете стойностите в Devices – Iskra IE38Mx в Reduxi Configurator.
✓ Обобщение
Подготовка (точки 1–2): Отворете документацията на производителя. Подгответе контролера, електромера IE38MD, кабела RS485 и лаптоп или таблет.
Iskra IE38MD (точки 3–4): Свържете клеми A и B на RS485. Проверете адреса, скоростта, четността и стоп битовете на електромера.
Добавяне към Reduxi (точки 5–6): Влезте в Reduxi Configurator. Добавете устройството, въведете Modbus unit ID и тествайте комуникацията.
Пускане в експлоатация (точка 7): Проверете последните измервания в Devices.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Няма данни от електромера | Modbus unit ID, скоростта, четността и стоп битовете в Reduxi трябва да съвпадат с настройките на електромера. |
| Няколко електромера на една линия RS485 | Всеки електромер се нуждае от уникален Modbus адрес. Неконфигурираните електромери споделят фабричния адрес 33. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
