Как да свържете анализатор на качеството на електроенергията Iskra iMC784 с контролер Reduxi
Свържете анализатора на качеството на електроенергията Iskra MC784 / iMC784 с Reduxi Controller.
Текстово описание на това изображение

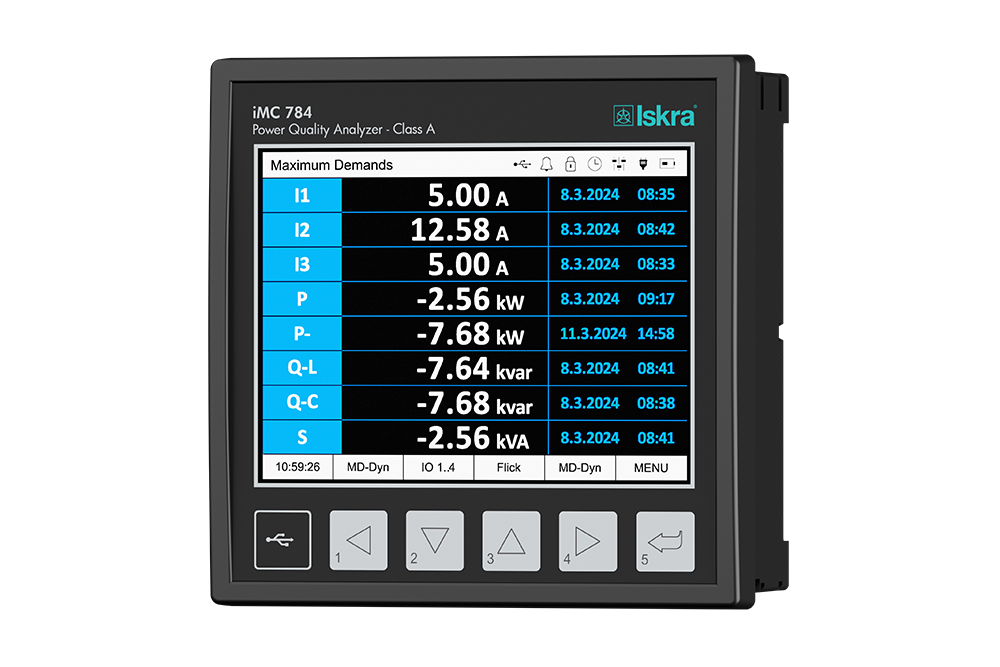

Снимка на продукта: черен квадратен анализатор на качеството на електроенергията за монтаж в панел на бял фон. Текст в заглавната част: 'iMC 784', 'Power Quality Analyzer - Class A', лого 'Iskra'. Цветен дисплей със заглавие 'Maximum Demands' и икони за състояние. Редове на таблицата (означение, стойност, дата, час): I1 5.00 A 8.3.2024 08:35; I2 12.58 A 8.3.2024 08:42; I3 5.00 A 8.3.2024 08:33; P -2.56 kW 8.3.2024 09:17; P- -7.68 kW 11.3.2024 14:58; Q-L -7.64 kvar 8.3.2024 08:41; Q-C -7.68 kvar 8.3.2024 08:38; S -2.56 kVA 8.3.2024 08:41. Долна лента с меню: 10:58:26, MD-Dyn, IO 1..4, Flick, MD-Dyn, MENU. Под дисплея: бутон USB и четири бутона със стрелки (наляво, надолу, нагоре, надясно), номерирани от 1 до 4, и бутон Enter с номер 5.
1 Техническа документация
Инструкциите за свързване и конфигуриране на анализатора са на уеб страницата на производителя Iskra. Документи от производителя за Iskra MC784 / iMC784:
- Advanced Power Quality Analyser MC784 / iMC784 – Страница на продукта с описание и документи.
- Data sheet iMC784 / MC784 (PDF) – Комуникация, захранване, монтаж и клеми.
- Users manual iMC784 / MC784 (PDF) – Монтаж и конфигуриране.
- Leaflet iMC784 (PDF) – Преглед на продукта.
2 Необходимо оборудване
- Анализатор на качеството на електроенергията Iskra MC784 или iMC784, монтиран от квалифициран електротехник
- Кабел за комуникационния интерфейс: кабел RS485 или Ethernet кабел
- Reduxi Controller
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Свързване и конфигуриране на анализатора
Инструкциите за свързване и конфигуриране на анализатора ще намерите в документите от точка 1.
3.1 Интерфейси и клеми
MC784 / iMC784 е анализатор на качеството на електроенергията клас A съгласно IEC 61000-4-30 Ed. 3. Има следните комуникационни интерфейси:
| Интерфейс | Описание |
|---|---|
| COM1 | Ethernet (RJ-45, 10/100BASE-TX) и USB 2.0 Type B |
| COM2 | RS232 or RS485 |
| RS485 на I/O модул C | Клема 54 (A) и клема 55 (B) |
Протоколите са Modbus RTU, Modbus TCP, DNP3 и MQTT. IEC 61850 е опция.
| Връзка | Клеми |
|---|---|
| Захранване | L на 13, N на 14, защитно заземяване на 12. Винаги свързвайте заземяването. |
| Входове за напрежение | UL1 on 2, UL2 on 5, UL3 on 8, UN on 11
|
| Токови входове | IL1 на 1/3, IL2 на 4/6, IL3 на 7/9, ток на нулевия проводник на 26/27
|
3.2 Настройки за комуникация на анализатора
Конфигурирайте настройките за комуникация, както е описано в ръководството за потребителя (вж. точка 1). За целта производителят предлага безплатния конфигурационен софтуер Miqen.
Modbus unit ID на анализатора ви трябва в Reduxi Configurator. Обикновено се използва 1.
4 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
5 Добавяне на анализатора към Reduxi
Следвайте тези стъпки, за да добавите нов анализатор или да редактирате вече добавен.
5.1 Основни настройки
Влезте в Reduxi Configurator през браузъра (вижте точка 4) и щракнете върху Add device.
В първата стъпка въведете основните настройки на устройството. След това щракнете върху Next.
5.2 Настройки на комуникацията
Изберете комуникационния канал. След това въведете конфигурацията на устройството:
| Параметър | Стойност |
|---|---|
| Modbus unit ID | Обикновено 1
|
След това въведете и изберете разширените настройки. Серийните параметри, ако се изискват, трябва да съвпадат с настройките на анализатора (вж. точка 3).
5.3 Тест на комуникацията
Натиснете Test communication в долната част на помощника. Той прочита Iskra MC784 / iMC784 еднократно и не записва нищо. Ако тестът е успешен, натиснете Done: устройството се създава само с Done.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
6 Проверка на показанията
6.1 Последни измервания
След като комуникацията е установена, проверете стойностите в Devices в Reduxi Configurator. Reduxi само чете данни от анализатора.
✓ Обобщение
Подготовка (точки 1–2): Прочетете документите на Iskra и подгответе оборудването.
Анализатор Iskra (точка 3): Свържете анализатора през RS485 или Ethernet. Задайте параметрите за комуникация и запишете Modbus unit ID.
Добавяне към Reduxi (точки 4–5): Влезте в Reduxi Configurator, добавете анализатора с неговия Modbus unit ID и тествайте комуникацията.
Пускане в експлоатация (точка 6): Проверете показанията. Reduxi чете данни от анализатора.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете дали Modbus unit ID в Reduxi е равен на Modbus адреса, зададен на анализатора. Проверете дали серийните параметри съвпадат. |
| Анализаторът не отговаря на шината RS485 | Проверете клеми 54 (A) и 55 (B) на RS485 и настройките за комуникация на анализатора. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
