Как да свържете електромер от серия Lovato Electric DMG с контролер Reduxi
Свържете електромера Lovato Electric DMG с Reduxi Controller през Modbus.
Текстово описание на това изображение

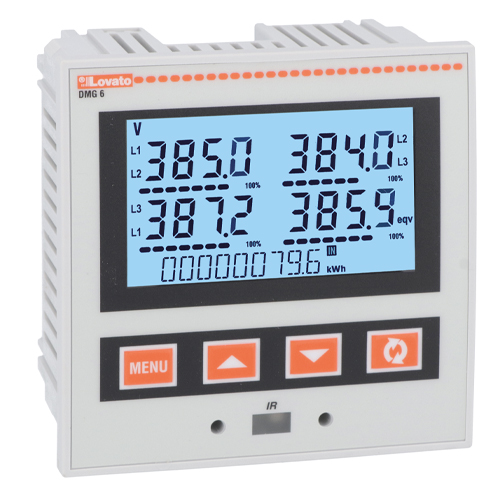

Снимка на продукта: светлосив квадратен мултиметър за монтаж в панел на бял фон. Горе вляво: оранжево лого 'Lovato'; модел 'DMG 6'. LCD дисплей със синьо осветление с 'V' и означения на фазите: L1-L2 385.0 (100 %), L2-L3 384.0 (100 %), L3-L1 387.2 (100 %) и 385.9 с надпис 'eqv' (100 %); долен ред 0000000 79.6 kWh с индикатор 'IN'. Под дисплея има четири оранжеви бутона: MENU, стрелка нагоре, стрелка надолу и символ с кръгова стрелка. Най-долу е инфрачервен прозорец с надпис 'IR' и два малки кръгли отвора до него. Отстрани и отгоре има вентилационни отвори.
1 Техническа документация
Серията Lovato Electric DMG включва цифрови мултиметри и анализатори на мощността за измерване на енергия. Моделите се различават по възможностите за комуникация. Reduxi чете електромера през Modbus.
| Модел | Комуникация (според Lovato Electric) |
|---|---|
| DMG110, DMG210 | Вграден RS485 |
| DMG610, DMG611, DMG615 | Вграден RS485; разширителни модули за RS485 или Ethernet |
| DMG620 | Вграден Ethernet; разширителни модули за RS485 или Ethernet |
| DMG600 | Без вграден порт; разширителен модул за RS485 (EXP1012) или Ethernet (EXP1013) |
| DMG100, DMG200 | Без вграден комуникационен порт |
Документи на производителя:
- Lovato Electric catalogue: DMG series – Инструкции за свързване и конфигуриране на електромера
- DMG multimeters and power analyzers – Модели, функции и възможности за комуникация
- Manual DMG600 / DMG610 – Меню за настройка, интерфейс RS485 и параметри на Modbus
2 Необходимо оборудване
- Електромер Lovato Electric DMG с интерфейс RS485 (вграден или разширителен модул)
- Кабел за данни между електромера и Reduxi Controller
- Reduxi Controller
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Конфигуриране на устройството на електромера
3.1 Настройки на Modbus
Задайте параметрите на Modbus на електромера. Modbus unit ID обикновено е 1. Запишете настройките. Същите стойности въвеждате в Reduxi (вж. точка 5).
Стойности по подразбиране на DMG610 за вградения му порт RS485 COM1 според ръководството на Lovato Electric:
| Параметър | Default |
|---|---|
| Протокол | Modbus RTU |
| Адрес на възела | 01 |
| Скорост (baud rate) |
9600 bps |
| Формат на данните |
8 бита, без четност |
| Stop bits | 1 |
4 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
5 Добавяне на електромер Lovato Electric DMG към Reduxi
5.1 Основни настройки
Влезте в Reduxi Configurator през браузъра (вж. точка 4).
- Щракнете върху + Add device.
- Въведете основните настройки: тип устройство
Energy meter, типLovato Electric DMG seriesи име по ваш избор. - Натиснете Next.
5.2 Настройки на комуникацията
Изберете комуникационния канал и въведете конфигурацията на устройството:
| Параметър | Стойност |
|---|---|
| Комуникационен канал | Каналът, към който е свързан електромерът |
| Modbus unit ID | Обикновено 1. Използвайте адреса на възела, зададен на електромера. |
| Серийни параметри | Същите стойности като на електромера (вж. точка 3) |
| Разширени настройки | Въведете и изберете според нуждите |
5.3 Тест на комуникацията
Натиснете Test communication в долната част на помощника. Той прочита Lovato Electric DMG еднократно и не записва нищо. Ако тестът е успешен, натиснете Done: устройството се създава само с Done.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
6 Проверка на показанията
6.1 Последни измервания
След като комуникацията е установена, проверете стойностите в Devices – Lovato Electric DMG в Reduxi Configurator.
6.2 Използване на електромера в стратегия
За да използвате показанията в стратегията на Reduxi, дефинирайте стратегия, както е описано в Стратегии за контролера Reduxi.
✓ Обобщение
Подготовка (точки 1–2): Проверете дали вашият модел DMG има интерфейс RS485. Подгответе кабела, контролера и лаптоп или таблет.
Lovato DMG (точка 3): Задайте параметрите на Modbus на електромера. Modbus unit ID обикновено е 1.
Добавяне към Reduxi (точки 4–5): Влезте в уеб интерфейса на Reduxi. Добавете устройството като Energy meter, тип Lovato Electric DMG series. Тествайте комуникацията.
Пускане в експлоатация (точка 6): Проверете последните измервания и използвайте електромера в стратегията си.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете Modbus unit ID (обикновено 1) и дали серийните параметри в Reduxi съвпадат с тези на електромера. Проверете кабела. Проверете дали вашият модел има интерфейс RS485. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
