Как да свържете електромер Schrack NA96 с контролер Reduxi
Свържете мрежовия анализатор Schrack NA96 с Reduxi Controller през Modbus RS485.
Текстово описание на това изображение

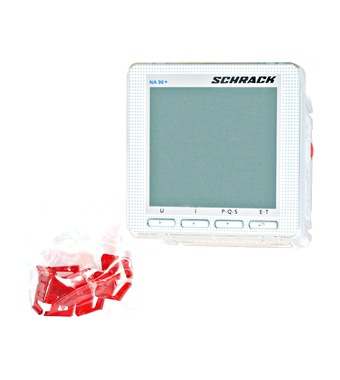

Снимка на продукта: бял квадратен мрежов анализатор за монтаж в панел на бял фон. На лицевата страна: логото 'SCHRACK' горе вдясно, 'NA 96 +' горе вляво, празен сиво-зелен LCD дисплей (без стойности) и четири бутона отдолу с надписи U, I, P-Q-S и E-T. Долу вляво има малка купчинка червени пластмасови скоби или части в прозрачна торбичка.
1 Техническа документация
Schrack NA96 е многофункционален мрежов анализатор за монтаж в панел (96 x 96 mm, артикулен номер MGF39000). NA96+ има по-висока точност и по-широки диапазони. Базовият уред няма комуникационен интерфейс. RS485 се предлага като допълнителен щепселен модул.
Инструкциите за свързване и конфигуриране на електромера са в каталога на Schrack. Документи от производителя:
- Schrack catalogue pages: network analysers – Описание, спецификации и данни за модула RS485 (EN)
- Operating manual NA96 (SK) – Модул RS485: меню за програмиране, клеми, свързване
- Operating manual NA96+ (DE) – Ръководство за експлоатация на NA96+
- Mounting manual NA96+ – Монтаж на устройството
- Schrack product page: NA96+ – Данни за продукта и изтегляния
2 Необходимо оборудване
- Мрежов анализатор Schrack NA96 с щепселен модул RS485
- Кабел за данни за RS485
- Reduxi Controller
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Преглед на системата и окабеляване
3.1 Връзка RS485
Модулът RS485 на NA96 има следните клеми:
| Клема | Функция |
|---|---|
3 |
Rx (+) |
4 |
Tx (-) |
5 |
GND |
Правила за шината RS485:
- Свързвайте устройствата последователно, от устройство към устройство. Звездообразна топология не е разрешена.
- Терминирайте шината със съпротивление 120 Ω на последното устройство.
- До 32 устройства на шина или до 255 с RS485 повторител.
- Максимално разстояние от master устройството: 1200 m.
4 Конфигуриране на устройството на електромера
4.1 Настройки на RS485
Задайте параметрите на RS485 в менюто за програмиране на NA96 според ръководството за експлоатация:
PASS 0000.1000 и потвърдете с бутона Enter.A Addr.Addr: задайте стойност от 001 до 255 и потвърдете.bAUd: изберете 19.2k, 9.6k или 4.8k bit/s и потвърдете.PAr: изберете EUEn (четна), odd (нечетна) или nonE (без) и потвърдете.Протоколът е съвместим с Modbus/JBUS, с 8 бита данни и 1 стоп бит. Modbus unit ID обикновено е 1. Запишете настройките. Същите стойности въвеждате в Reduxi (вж. точка 6).
5 Влизане в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
6 Добавяне на Schrack NA96 към Reduxi
6.1 Основни настройки
Влезте в Reduxi Configurator през браузъра (вж. точка 5).
- Щракнете върху + Add device.
- Въведете основните настройки: тип устройство
Energy meter, типSchrack NA96и име по ваш избор. - Натиснете Next.
6.2 Настройки за комуникация
Изберете комуникационния канал и въведете конфигурацията на устройството:
| Параметър | Стойност |
|---|---|
| Комуникационен канал | RS485 портът на контролера, към който е свързан електромерът |
| Modbus unit ID | Обикновено 1. Използвайте адреса, зададен на електромера. |
| Скорост на предаване (baud rate) и четност | Същите стойности като зададените на електромера (вж. точка 4) |
| Битове за данни / стоп битове |
8 / 1
|
| Разширени настройки | Въведете и изберете според нуждите |
6.3 Проверка на комуникацията
Натиснете Test communication в долната част на помощника. Той прочита Schrack NA96 еднократно и не записва нищо. Ако тестът е успешен, натиснете Done: устройството се създава само с Done.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
7 Проверка на показанията
7.1 Last measurements
След като комуникацията е установена, проверете стойностите в Devices – Schrack NA96 в Reduxi Configurator.
7.2 Използване на електромера в стратегия
За да използвате показанията в стратегията на Reduxi, дефинирайте стратегия, както е описано в Стратегии за контролера Reduxi.
✓ Обобщение
Подготовка (точки 1–2): Монтирайте щепселния модул RS485 в NA96. Подгответе кабела, контролера и лаптоп или таблет.
Schrack NA96 (точки 3–4): Свържете клеми 3, 4 и 5 на RS485. Задайте адрес, скорост на предаване и четност в менюто за програмиране.
Добавяне към Reduxi (точки 5–6): Влезте в уеб интерфейса на Reduxi. Добавете устройството като Energy meter, тип Schrack NA96. Тествайте комуникацията.
Пускане в експлоатация (точка 7): Проверете последните измервания и използвайте електромера в стратегията си.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Сравнете Modbus unit ID, скоростта на предаване и четността с настройките на NA96. Проверете дали модулът RS485 е монтиран в слот A. Разменете проводниците A/B на RS485. |
| Няколко устройства на шината | Свързвайте устройствата последователно и терминирайте последното устройство със съпротивление 120 Ω. Не използвайте звездообразна топология. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
