Как да свържете електромер Shelly PRO 3EM с контролер Reduxi
Свържете Shelly Pro 3EM с Reduxi Controller през Modbus TCP.
Текстово описание на това изображение

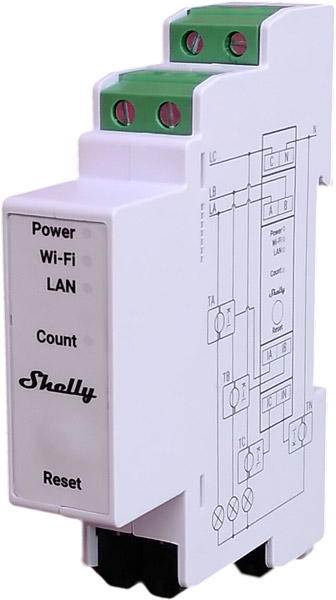

Снимка на продукта: тесен бяло-лилав модул за DIN шина на бял фон, гледан леко отгоре. Най-горе има два зелени блока с винтови клеми, всеки с по два винта, на различна височина. На лицевата страна: надписи на светодиодите 'Power', 'Wi-Fi', 'LAN', 'Count', логото 'Shelly' и надпис 'Reset' най-долу. На корпуса и отстрани е отпечатана линейна схема на свързване: блокове с означения като C, N, A, B, 1A, 1B, 1C, TA, TB, TC, TN със символи на токови трансформатори. Най-долу се виждат черни клеми за свързване.
1 Техническа документация
Инструкции за свързване и конфигуриране на устройството има на уеб страницата на производителя.
- Shelly Pro 3EM: knowledge base – Технически данни, документи и инструкции за свързване
- Shelly Pro 3EM: web interface guide – Настройки за Wi-Fi, Ethernet и статичен IP адрес
- Shelly Pro 3EM: user and safety guide (PDF) – Печатно ръководство на няколко езика
- Shelly API: Modbus component – Включване на Modbus TCP и описание на регистрите
- Shelly 3EM: knowledge base – Връзка от предишната версия на тази статия (по-стар модел Shelly 3EM)
2 Необходимо оборудване
Нужни са Ви следните компоненти:
- Reduxi Controller
- Shelly Pro 3EM (SPEM-003CEBEU), Pro 3EM-3CT63 (SPEM-003CEBEU63) или Pro 3EM-400 (SPEM-003CEBEU400)
- Токови трансформатори: 3 за фазите, 1 по избор за неутралния проводник (съвместим е CT 120 A)
- Ethernet кабел (за кабелна връзка) или местна Wi-Fi мрежа (802.11 b/g/n)
- Смарт устройство (телефон, компютър или таблет) за конфигуриране на Shelly
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Подготовка на Shelly Pro 3EM
3.1 Технически данни
3.2 Свързване на Shelly към местната мрежа
Wi-Fi: натиснете и задръжте бутона за 5 секунди. Така се активира точката за достъп на устройството. Името на мрежата има формат ShellyPro3EM-XXXXXX. Свържете смарт устройството си към нея и отворете уеб интерфейса на Shelly.
В уеб интерфейса отидете на Settings > Wi-Fi. Въведете името и паролата на вашата мрежа или задайте там статичен IP адрес. След запазването над настройките за Wi-Fi се появява връзка с новия IP адрес на устройството.
Ethernet: свързвайте RJ45 кабела само при изключено захранване на устройството. В уеб интерфейса отидете на Settings > Network settings > Ethernet и включете Ethernet връзката. За статичен IP включете тази опция и въведете IP адрес, DNS сървър, шлюз и мрежова маска.
3.3 Включване на Modbus TCP
Reduxi чете Shelly Pro 3EM през Modbus TCP. Портът за Modbus TCP на устройствата Shelly е 502. Включете Modbus с RPC метода Modbus.SetConfig. Заменете IP с IP адреса на Shelly:
http://IP/rpc/Modbus.SetConfig?config={"enable":true}
Успешното извикване връща {"restart_required": false}. Можете да проверите настройката с Modbus.GetConfig или Modbus.GetStatus.
4 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
5 Добавяне на Shelly Pro 3EM към Reduxi
Следвайте тези стъпки, за да добавите нов Shelly Pro 3EM или да редактирате вече добавен.
5.1 Основни настройки
Влезте локално в Reduxi Configurator на контролера (вж. точка 4) и натиснете бутона Add device. В първата стъпка въведете основните настройки на устройството: изберете електромер и Shelly Pro 3EM и въведете име по ваш избор. После натиснете Next.
5.2 Настройки на комуникацията
Изберете комуникационния канал. Въведете данните за връзка на Shelly Pro 3EM:
| Параметър | Стойност |
|---|---|
| Връзка | TCP/IP (Modbus TCP) |
| IP | IP адресът на Shelly във вашата местна мрежа (вж. точка 3) |
| Порт |
502 (порт за Modbus TCP на устройствата Shelly) |
След това въведете и изберете разширените настройки.
5.3 Тест на комуникацията
Натиснете Test communication в долната част на помощника. Той прочита Shelly Pro 3EM еднократно и не записва нищо. Ако тестът е успешен, натиснете Done: устройството се създава само с Done.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
6 Проверка на показанията
6.1 Последни измервания
След като комуникацията е установена, като допълнителен тест проверете стойностите в Devices – Shelly Pro 3EM в Reduxi Configurator.
✓ Обобщение
Подготовка (точки 1–2): Отворете документацията на Shelly и подгответе оборудването.
Shelly Pro 3EM (точка 3): Свържете Shelly към мрежата, задайте статичен IP адрес и включете Modbus TCP.
Добавяне към Reduxi (точки 4–5): Влезте в Reduxi Configurator, добавете устройството с IP адреса на Shelly и порт 502 и тествайте комуникацията.
Пускане в експлоатация (точка 6): Проверете последните измервания в раздел Devices.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете дали Modbus TCP е включен на Shelly (Modbus.GetStatus) и дали IP адресът и порт 502 в Reduxi Configurator съвпадат с тези на Shelly. |
| IP адресът на Shelly се е променил | Задайте статичен IP адрес на Shelly в Settings, след което въведете новия IP адрес в Reduxi Configurator. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
