Как да свържете соларна електроцентрала Kaco с Reduxi контролер
Свържете вашия инвертор KACO към Reduxi Controller през Modbus.

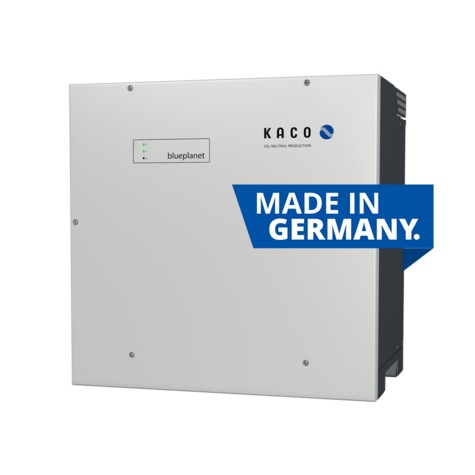

Текстово описание на това изображение
Продуктова снимка на светлосив стенен корпус на стринг инвертор на бял фон, изглед отпред и леко отдясно, с тъмносива странична част. Отпред: лого 'KACO' със син кръгъл символ и малък слоган отдолу; малко поле с етикет с три светодиодни точки и думата 'blueplanet'. Син банер по десния ръб с бял текст 'MADE IN GERMANY.' Винтове по ъглите на предния капак.
1 Техническа документация
Страници на производителя и ръководства:
- KACO new energy downloads – ръководства и техническа документация на производителя
- KACO string and hybrid inverters – преглед на продуктите на производителя
2 Необходимо оборудване
Ще ви трябват:
- Reduxi Controller
- Инвертор KACO
- Комуникационна връзка между Reduxi Controller и инвертора, както е описано от KACO (вижте точка 1)
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Свързване и конфигуриране на инвертора
3.1 Свързване и конфигуриране от страна на KACO
Инструкциите как да свържете и конфигурирате инвертора ще намерите на уеб страницата на производителя: https://kaco-newenergy.com/downloads
4 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
5 Добавяне на инвертора KACO в Reduxi
Използвайте тези стъпки, за да добавите нов инвертор или да редактирате съществуващ.
5.1 Основни настройки
Влезте в Reduxi Configurator (вижте точка 4) и щракнете върху + Add device. След това въведете основните настройки:
- Device type:
Solar Power Plant - Type:
Kaco - Name: име по ваш избор, например Kaco
Щракнете върху Next.
5.2 Настройки на комуникацията
Изберете комуникационния канал и въведете конфигурацията на устройството:
| Параметър | Стойност |
|---|---|
| Комуникационен канал | Каналът, през който свързвате инвертора (вижте точка 2) |
| Адрес на устройството | Обикновено 1
|
| Разширени настройки | Въведете и изберете разширените настройки според нуждите |
5.3 Тест на комуникацията
Щракнете върху Test communication в долната част на съветника. Той чете инвертора Kaco веднъж и не запазва нищо. Ако тестът е успешен, щракнете върху Done: само Done създава устройството.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
6 Проверка на показанията
6.1 Последни измервания
След като връзката е установена, проверете стойностите в Devices – Kaco в Reduxi Configurator.
Списъкът на поддържаните устройства показва соларната електроцентрала Kaco с ниво Read. Reduxi чете стойностите на инвертора.
✓ Обобщение
Подготовка (точки 1–2): Проверете документацията на KACO и подгответе оборудването.
Инвертор KACO (точка 3): Свържете и конфигурирайте инвертора, както е описано от производителя.
Добавяне в Reduxi (точки 4–5): Влезте в Configurator и добавете устройството като Solar Power Plant, тип Kaco. Изберете комуникационния канал, въведете адреса на устройството (обикновено 1), изпълнете Test communication и щракнете върху Done.
Пускане в експлоатация (точка 6): Проверете последните измервания.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете дали адресът на устройството съответства на инвертора. Обикновено е 1. Проверете дали комуникационната връзка към инвертора е настроена, както е описано от KACO. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
