Как да свържете зарядна станция Alpitronic Hypercharger с Reduxi контролер
Добавете вашия Alpitronic Hypercharger към Reduxi Controller.
Текстово описание на това изображение

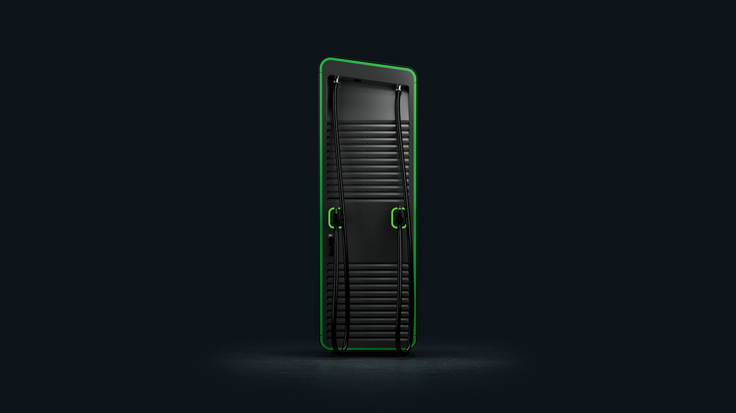

Продуктово изображение на висок черен шкаф за бързо зареждане на електромобили на тъмносин фон, изглед отпред. Шкафът има зелен светещ контур, ребрести или жалузийни панели отпред, два зареждащи кабела, висящи отстрани, и два малки зелено осветени държача за конектори в средата. Слаба сянка или сияние има на пода. Няма четим текст.
1 Техническа документация
Инструкциите как да свържете и конфигурирате зарядната станция ще намерите на уеб страницата на производителя.
- Alpitronic: Hypercharger product range – модели HYC50, HYC200 и HYC400 със спецификации.
- Alpitronic: Datasheet HYC400 (PDF) – спецификации, комуникационни протоколи и управление на натоварването.
- Google search: Alpitronic hypercharger documentation – връзка от оригиналната статия.
2 Необходимо оборудване
- Reduxi Controller
- Alpitronic Hypercharger
- Ethernet кабел (зарядната станция има Ethernet връзка 10/100Base-T)
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Подготовка на зарядната станция
3.1 Включване на Modbus на зарядната станция
Отворете уеб интерфейса на зарядната станция. В GENERAL – Power задайте ModBus Enabled на True. Запазете настройките и изпълнете пълно нулиране (hard reset) на зарядната станция (Hard reset HYC).
IP адресът на зарядната станция по подразбиране от завода е 192.168.1.100. IP адресът на зарядната станция ще ви трябва по-късно в Reduxi Configurator.
4 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
5 Добавяне на зарядната станция към Reduxi
Използвайте тези стъпки, за да добавите нова зарядна станция или да редактирате съществуваща.
5.1 Основни настройки
Влезте локално в Reduxi Configurator на контролера (вижте точка 4) и щракнете върху + Add device. След това въведете основните настройки.
5.2 Настройки на комуникацията
Изберете комуникационния канал. След това въведете конфигурацията на устройството.
| Параметър | Стойност |
|---|---|
| Modbus unit ID | Обикновено се използва 1. |
5.3 Разширени настройки
Въведете и изберете разширените настройки.
5.4 Тест на комуникацията
Щракнете върху Test communication в долната част на съветника. Той чете зарядната станция веднъж и не запазва нищо. Ако тестът е успешен, щракнете върху Done: само Done създава устройството.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
6 Проверка на показанията
6.1 Последни измервания
След като връзката е установена, проверете стойностите на зарядната станция в Devices в Reduxi Configurator като допълнителен тест.
✓ Обобщение
Подготовка (точки 1–2): Отворете документите на производителя и съберете Reduxi Controller, Ethernet кабела и лаптоп.
Зарядна станция (точка 3): Включете Modbus на зарядната станция и запишете нейния IP адрес.
Добавяне в Reduxi (точки 4–5): Влезте в Reduxi Configurator, добавете устройството и изпълнете Test communication.
Пускане в експлоатация (точка 6): Проверете показанията на зарядната станция в Devices.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете дали Modbus е включен на зарядната станция и дали зарядната станция е била нулирана (точка 3.1). Проверете IP адреса и Modbus unit ID (точка 5.2). |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
