Как да свържете зарядна станция Tesla Wall Connector (Gen3) с Reduxi контролер
Свържете вашия Tesla Wall Connector (Gen 3) към Reduxi Controller.

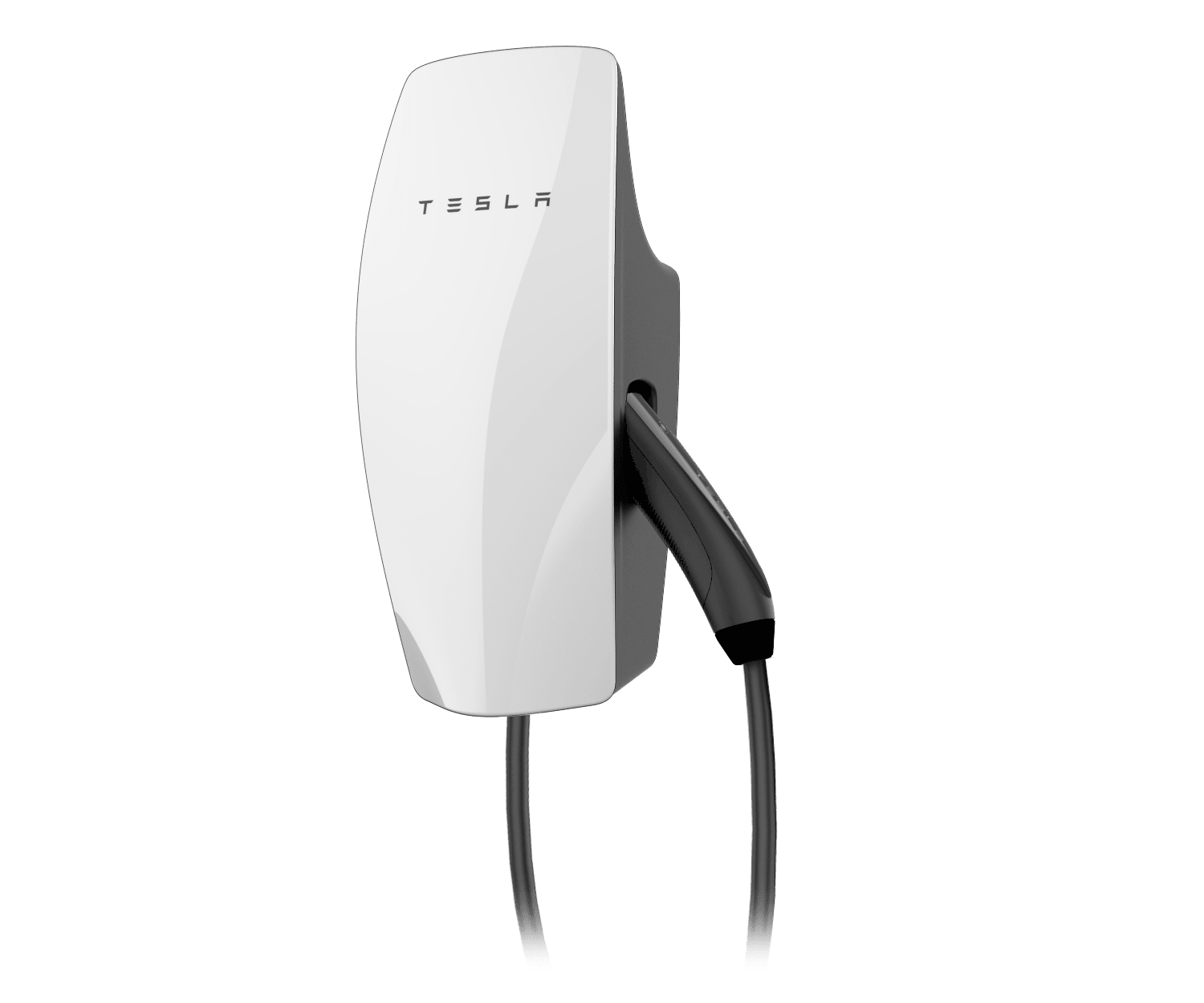

Текстово описание на това изображение
Продуктова снимка на бяла стенна зарядна станция за електромобили на бял фон. Корпусът е лъскаво бял с извита форма и думата 'TESLA', отпечатана с разредени букви близо до горния край. Черен зареждащ кабел с черна дръжка е включен в корпуса отдясно, а черен кабел виси от долната част на корпуса и избледнява към дъното.
1 Техническа документация
Документи на производителя за Tesla Wall Connector (Gen 3):
- Installing a Wall Connector – страница на Tesla за инсталатори: въвеждане в експлоатация, Wi‑Fi връзка, регистрация и актуализации на фърмуера.
- Wall Connector 3 Install Manual (Type 2, EMEA, en-GB) – ръководство за монтаж със спецификации, въвеждане в експлоатация и споделяне на мощността.
- Power Management – статично, динамично и групово управление на мощността.
2 Необходимо оборудване
- Tesla Wall Connector (Gen 3), монтиран и въведен в експлоатация
- Wi‑Fi мрежа на 2,4 GHz със защита WPA2 за Wall Connector
- Reduxi Controller в същата мрежа
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Монтаж и въвеждане в експлоатация на Wall Connector
3.1 Монтаж и въвеждане в експлоатация
Инструкциите как да свържете и конфигурирате Wall Connector ще намерите на страницата на производителя: Installing a Wall Connector.
3.2 Wi‑Fi връзка
- Wall Connector поддържа мрежи на 2,4 GHz (802.11 b/g/n) със защита WPA2.
- Всяко устройство има собствено име и парола на Wi‑Fi мрежата. Те са отпечатани на етикет на задната страна на устройството и на корицата на Quick Start Guide.
- Wi‑Fi връзка не е необходима за управлението на мощността. Tesla я препоръчва за актуализации на фърмуера и отдалечено отстраняване на проблеми.
3.3 Управление на мощността
Wall Connector Gen 3 има три функции за управление на мощността:
- Статично: инсталаторът избира фиксирано ниво на мощност по време на монтажа.
- Динамично: скоростта на зареждане следва натоварването на къщата. Изисква одобрен от Tesla електромер, продаван отделно, и работи с един Wall Connector.
- Групово: до шест Wall Connector Gen 3 споделят мощност.
4 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
5 Добавяне на Wall Connector в Reduxi
Следвайте тези стъпки, за да добавите нов Wall Connector или да редактирате съществуващ.
5.1 Основни настройки
Влезте в Reduxi Configurator през браузъра (вижте точка 4) и щракнете върху Add device.
В първата стъпка въведете основните настройки на устройството. След това щракнете върху Next.
5.2 Настройки на комуникацията
Изберете комуникационния канал и въведете разширените настройки на Wall Connector.
5.3 Тест на комуникацията
Щракнете върху Test communication в долната част на съветника. Той чете Tesla Wall Connector веднъж и не запазва нищо. Ако тестът е успешен, щракнете върху Done: само Done създава устройството.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
6 Проверка на показанията
6.1 Последни измервания
След като връзката е установена, проверете стойностите в Devices в Reduxi Configurator. Reduxi само чете Wall Connector.
✓ Обобщение
Подготовка (точки 1–2): Прочетете документите на Tesla и подгответе оборудването, включително Wi‑Fi мрежа на 2,4 GHz със защита WPA2.
Wall Connector (точка 3): Монтирайте и въведете в експлоатация Wall Connector с приложението Tesla One. Задайте управлението на мощността.
Добавяне в Reduxi (точки 4–5): Влезте в Reduxi Configurator, добавете устройството и тествайте комуникацията.
Пускане в експлоатация (точка 6): Проверете показанията. Reduxi чете Wall Connector.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Wall Connector не се свързва към Wi‑Fi мрежата | Поддържа само мрежи на 2,4 GHz със защита WPA2 (802.11 b/g/n). Проверете типа на мрежата. |
| Името и паролата на мрежата на Wall Connector са неизвестни | Те са отпечатани на етикет на задната страна на устройството и на корицата на Quick Start Guide. |
| Reduxi не управлява Wall Connector | Tesla Wall Connector Gen 3 е само за четене в Reduxi. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
