Как да свържете батерия Victron Energy MultiPlus II с Reduxi контролер
Свържете Victron Energy MultiPlus-II към Reduxi Controller.
Текстово описание на това изображение

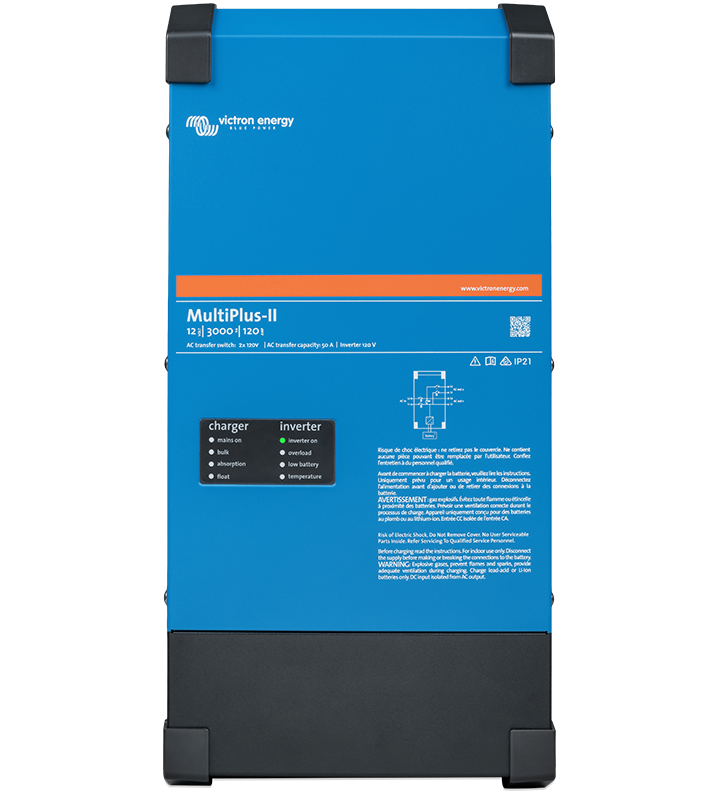

Продуктова снимка на син инвертор/зарядно Victron Energy MultiPlus-II на бял фон, изглед отпред, с черни пластмасови ъглови капачки горе и долу и тъмносива основа долу. Отпред: лого 'victron energy BLUE POWER' горе вляво; оранжева лента с 'www.victronenergy.com'; текст на модела 'MultiPlus-II' с '12 | 3000 | 120' и ред за AC трансферен превключвател и капацитет 50 A (дребен шрифт); QR код вдясно; предупредителни символи и 'IP21'. LED панел вляво с надписи 'charger' (mains on, bulk, absorption, float) и 'inverter' (inverter on, overload, low battery, temperature); светодиодът 'inverter on' е зелен, останалите са изключени. Малка схема на свързване и няколко реда предупредителен текст на френски и английски (дребен шрифт) вдясно.
1 Техническа документация
Инструкции за свързване и конфигуриране на устройството има на уеб страницата на Victron.
- Victron manuals: MultiPlus-II – инструкции на производителя. Изберете продукта в падащия списък.
- MultiPlus-II 230V manual (PDF) – монтаж, свързване и VE.Bus връзка.
- MultiPlus-II datasheet (PDF) – модели, спецификации и аксесоари.
- Victron Modbus-TCP FAQ – как да включите Modbus-TCP на GX устройство и да намерите unit ID.
- MultiPlus-II product page – описание на продукта и изтегляния.
2 Необходимо оборудване
- Victron Energy MultiPlus-II
- GX устройство на системата Victron (действа като Modbus-TCP шлюз)
- Reduxi Controller
- Мрежова връзка между GX устройството и Reduxi Controller
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Конфигуриране на системата Victron
3.1 Включване на Modbus-TCP на GX устройството
Modbus-TCP е изключен по подразбиране на GX устройството. За да го включите, отидете в Settings – Services на GX устройството, превъртете надолу и включете услугата Modbus-TCP.
4 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
5 Добавяне на MultiPlus II в Reduxi
Използвайте тези стъпки, за да добавите ново устройство или да редактирате съществуващо.
5.1 Основни настройки
Влезте в Reduxi Configurator през браузъра (вижте точка 4). Щракнете върху + Add device.
Въведете основните настройки на устройството.
Текстово описание на това изображение
Екранна снимка на страницата 'Basic settings' на Reduxi Configurator. Device type *: Battery (падащ списък). Type *: Victron Energy MultiPlus II (падащ списък). Name *: Victron Energy MultiPlus II (текстово поле). Бутони: Back (долу вляво), Next (долу вдясно, тъмен).
5.2 Настройки на комуникацията
Изберете комуникационния канал на устройството.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' на Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.1.1 (полето е активно, текстовият курсор е в края). Port *: 502. Бутони: Back (долу вляво), Test communication и Next (долу вдясно, Next е тъмен).
5.3 Разширени настройки
Изберете и въведете разширените настройки:
| Параметър | Стойност |
|---|---|
| Reading delay | 250 |
| Writing delay | 250 |
Текстово описание на това изображение
Екранна снимка на диалога "Advance settings" на Reduxi Configurator (както е показан). Превключватели, всеки с въпрос: Do you want to set data saving interval: No (подсказка: Default: 1 min). Do you want to set reading delay: Yes, поле със стойност 250 и единица ms. Do you want to set writing delay: Yes, поле със стойност 250 и единица ms (полето е активно и стойността е маркирана). Do you want to set maximum export power: No. Do you want to set maximum import power: No. Do you want to invert direction for energy import and export: No (подсказка: Default: No). Do you want to exclude device from summary: No (подсказка: Default: No). Отдолу три падащи списъка: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Бутони долу: Back (вляво), Done (вдясно, тъмен).
5.4 Тест на комуникацията
Щракнете върху Test communication в долната част на съветника. Той чете Victron MultiPlus II веднъж и не запазва нищо. Ако тестът е успешен, щракнете върху Done: само Done създава устройството.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
6 Проверка на показанията
6.1 Последни измервания
След като връзката е установена, проверете стойностите на устройството в Devices в Reduxi Configurator.
6.2 Включване на управлението от Reduxi
За управление от Reduxi задайте control type на устройството на AUTO в Devices. Само тогава командите на стратегията влияят на устройството.
Определете стратегия, както е описано в Стратегии за Reduxi контролера.
✓ Обобщение
Подготовка (точки 1–2): Отворете ръководствата на Victron. Подгответе MultiPlus-II, GX устройството, контролера и мрежовата връзка.
Система Victron (точка 3): Включете Modbus-TCP на GX устройството. Запишете unit ID.
Добавяне в Reduxi (точки 4–5): Влезте в Reduxi Configurator. Добавете устройството, изберете комуникационния канал и задайте забавяне на четене и запис 250. Изпълнете Test communication, след това щракнете върху Done.
Пускане в експлоатация (точка 6): Проверете последните измервания. Задайте control type на AUTO.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете дали Modbus-TCP е включен на GX устройството в Settings – Services. Проверете unit ID в Settings – Services – Modbus/TCP – Available services. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
