Как да свържете термопомпа Nibe S-series (Modbus) с Reduxi контролер
Добавете термопомпа Nibe S-series към Reduxi Controller през Modbus и четете стойностите ѝ.
Текстово описание на това изображение

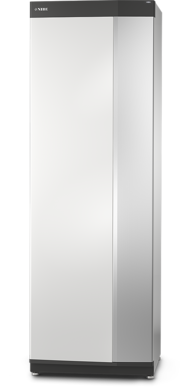

Снимка на висок свободностоящ вътрешен модул на термопомпа на бял фон. Шкаф в светлосиво и сребристо с по-тъмен предно-ляв ръб, черна основа отдолу и малък тъмен знак на логото горе вляво на предната страна. Няма четим текст.
1 Подготовка на връзката
1.1 Техническа документация
Документи на производителя:
- Nibe professional: search documents – инструкции на уеб страницата на производителя
- Technical Information: Modbus S-Series (PDF, M12676EN) – Modbus TCP/IP на NIBE S-series: менюта, порт, таблици с регистри
- MODBUS 40: tips and tricks (PDF) – настройки и свързване на аксесоара MODBUS 40 (RS485)
1.2 Необходимо оборудване
Тези компоненти свързват Reduxi Controller с термопомпата Nibe:
- Reduxi Controller
- Термопомпа Nibe с Modbus: S-series с вграден Modbus TCP/IP (софтуер 2.2.1 или по-нов) или термопомпа с аксесоара MODBUS 40 (RS485)
- Мрежова връзка на термопомпата (Wi‑Fi или Ethernet) за Modbus TCP/IP
- RS485 кабел, само за връзка с MODBUS 40
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
2 Активиране на Modbus на термопомпата
Използвайте един от двата вида връзка. И двата са посочени за Nibe в списъка на поддържаните устройства.
2.1 Modbus TCP/IP (S-series)
502.Термопомпата приема връзки само от частни адресни диапазони (10.x.x.x, 172.16–31.x.x, 192.168.x.x). В меню 7.5.9 можете да ограничите достъпа до доверен IP адрес ("IP address restriction"). Ако го използвате, въведете IP адреса на Reduxi Controller.
2.2 Modbus RTU през RS485 (MODBUS 40)
Аксесоарът MODBUS 40 свързва термопомпата през RS485 с Modbus RTU. Настройки по подразбиране:
| Параметър | Стойност |
|---|---|
| Скорост (baud rate) | 9600 |
| Data bits | 8 |
| Parity | няма |
| Stop bits | 1 |
| Slave адрес |
1 (0x01) за MODBUS 40 версия 7 или по-ниска. От версия 10 адресът може да се променя. |
3 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
4 Добавяне на термопомпата към Reduxi
С тези стъпки добавяте нова термопомпа или редактирате съществуваща.
4.1 Основни настройки

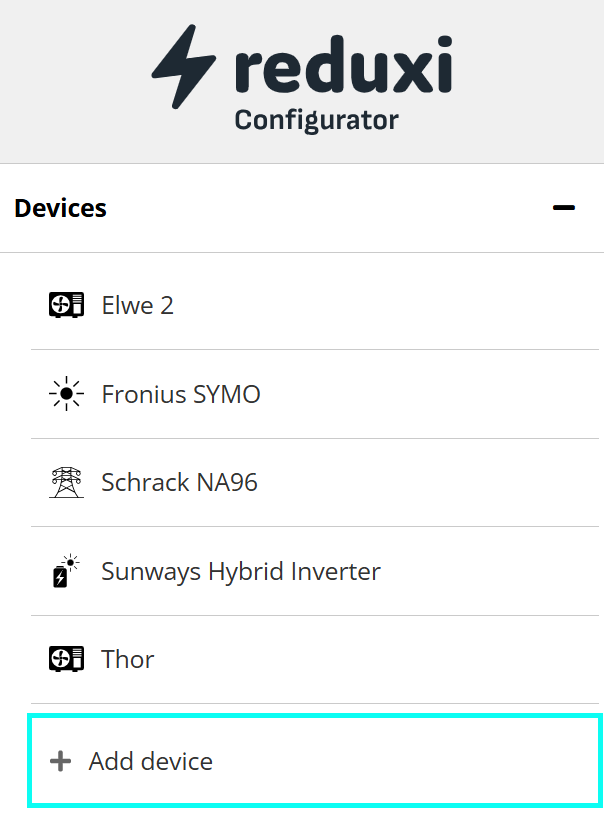

Влезте локално в Reduxi Configurator на контролера (вижте точка 3) и щракнете върху Add device.
Текстово описание на това изображение
Екранна снимка на списъка с устройства в Reduxi Configurator. Заглавна част: логото на reduxi с текст Configurator на светлосив фон. Заглавие на секция Devices с иконка минус. Елементи на устройства по ред: Elwe 2 (иконка на топлинна помпа); Fronius SYMO (иконка на слънце); Schrack NA96 (иконка на електрически стълб); Sunways Hybrid Inverter (батерия със слънце); Thor (иконка на топлинна помпа). Под последния елемент е бутонът Add device с иконка плюс, маркиран с циан рамка. Остатъкът от изображението вдясно е празен и бял.
Въведете основните настройки на устройството:
- Тип устройство:
HVAC - Type:
Nibe S-series - Name: име по ваш избор, например Nibe S-series
След това щракнете върху Next.
4.2 Настройки на комуникацията
Изберете комуникационния канал и въведете конфигурацията на устройството:
| Параметър | Modbus TCP/IP | Modbus RTU (RS485) |
|---|---|---|
| Връзка | TCP/IP |
RS485 |
| IP адреса | IP адрес на термопомпата (меню 3.1.13) | – |
| Порт | 502 |
– |
| Modbus unit ID | Обикновено 1
|
Обикновено 1 (slave адрес на MODBUS 40) |
| Серийни настройки | – |
9600 baud, 8 бита данни, без паритет, 1 стоп бит (настройки по подразбиране на MODBUS 40) |
След това въведете и изберете разширените настройки.
4.3 Тест на комуникацията
Щракнете върху Test communication в долната част на съветника. Той чете термопомпата Nibe веднъж и не запазва нищо. Ако тестът е успешен, щракнете върху Done: само Done създава устройството.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
5 Проверка на показанията
5.1 Последни измервания
След като връзката е установена, проверете стойностите в Devices – Nibe S-series в Reduxi Configurator като допълнителен тест.
5.2 Управление от Reduxi
Списъкът на поддържаните устройства показва записите за Nibe Modbus с ниво на интеграция Read. Reduxi чете стойностите през Modbus. Командите на стратегията не управляват термопомпата през Modbus.
За да управлявате термопомпа Nibe чрез режимите на работа на SG-ready контактите, вижте Как да свържете термопомпа Nibe с Reduxi Gateway. Стратегиите на Reduxi са описани в Стратегии за Reduxi контролера.
✓ Обобщение
Подготовка (точки 1–2): Отворете документите на Nibe. При S-series активирайте Modbus TCP/IP в меню 7.5.9. С аксесоара MODBUS 40 го активирайте в меню 5.2 и свържете RS485.
Термопомпа Nibe (точка 2): Запишете IP адреса на термопомпата (меню 3.1.13). Термопомпата използва порт 502.
Добавяне в Reduxi (точки 3–4): Влезте в уеб интерфейса на Reduxi. Добавете устройството с тип HVAC и Nibe S-series, въведете комуникационните настройки и тествайте комуникацията.
Пускане в експлоатация (точка 5): Проверете последните измервания. Modbus интеграцията е само за четене.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Test communication е неуспешен през Modbus TCP/IP | Проверете дали Modbus TCP/IP е активиран в меню 7.5.9 и дали софтуерът е версия 2.2.1 или по-нова. Проверете IP адреса и порт 502 (вижте точка 4). Ако използвате ограничението на IP адреса, въведете IP адреса на Reduxi Controller (вижте точка 2). |
| Няма данни през RS485 | Проверете полярността A/B (разменете A и B, за да тествате), серийните настройки и Modbus unit ID (вижте точка 2). |
| Стратегията не управлява термопомпата | Modbus интеграцията е само за четене (вижте точка 5). За управление използвайте SG-ready връзката. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
