1. Как да настроя интерфейса M-Bus на измервателен уред Landis+Gyr E450?

За да конфигурирате електромера, моля, следвайте Как да конфигурирате Landis+Gyr E350 или E450 в инструмента MAP120.

2. Физическа връзка

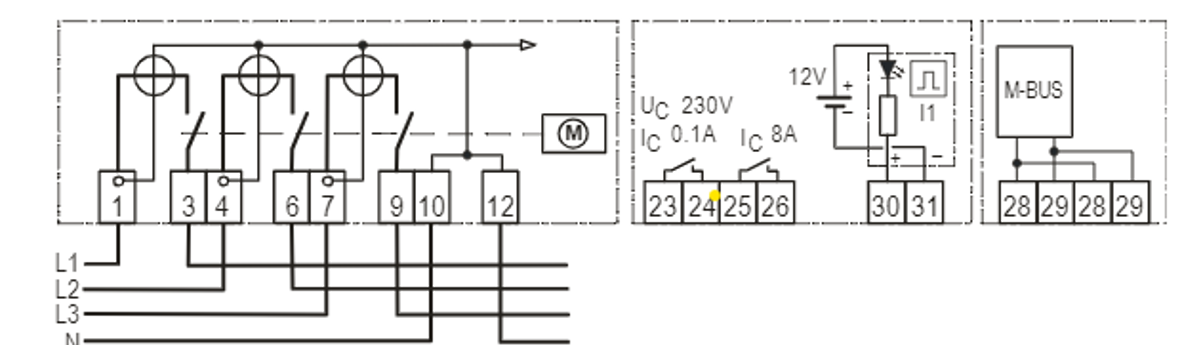

Моля, свържете M-BUS на електромера директно към Reduxi Landis Converter RS485-M-BUS. Моля, използвайте PIN кодове 28 и 29 на електромера, както се вижда на снимката по-долу.

От страна на Reduxi Landis Converter RS485, моля, свържете се към Reduxi Controller или Reduxi Gateway и изберете порт едно или порт две:

А->А

B->B

GND->GND

На интерфейса се появи зелена светлина и мигащ жълт цвят. Ако жълтият цвят не мига, електромерът не е настроен от електроразпределението и не изпраща данните.

3. Добавете устройството към Reduxi Configurator

Първо, можете да влезете в Reduxi Configurator чрез Reduxi Configurator през браузъра.

1. Щракнете върху Добавяне на устройство

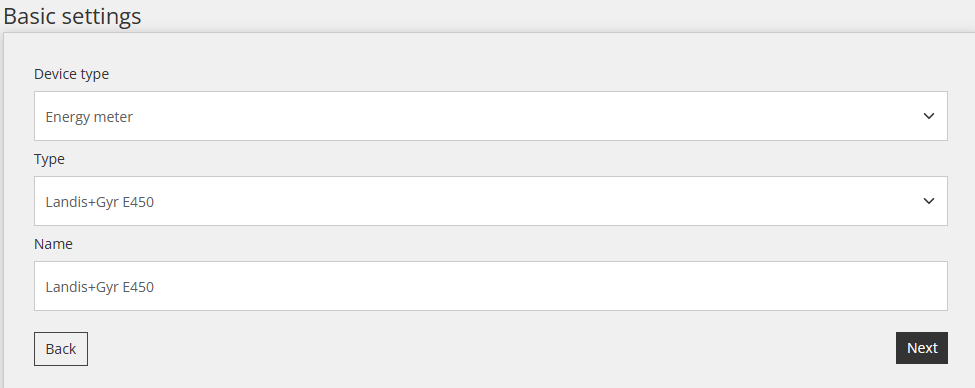

2. Въведете основни настройки

3. Изберете Комуникационен канал

4. Изберете Конфигурация на устройството

Параметрите за блоков шифър и ключ за удостоверяване не са задължителни въз основа на това как дистрибуторът конфигурира електромера.

5. Тествайте комуникацията

5. Въведете и изберете Разширени настройки
