1. Въведение

Добре дошли в света на Reduxi, който ви позволява да контролирате енергийните разходи и ефективното използване на електроенергията за устойчиво развитие. Основни характеристики:

• Управление на пиковата мощност,
• Управление на производството на соларна електроцентрала,
• Оптимизиране на потреблението на електроенергия.

Прецизното измерване и анализът на потреблението на енергия са първите стъпки към намаляване на енергията. За да постигнете тази цел, ви е необходима правилната технология. Reduxi Converter позволява свързването на P1 броячи към системата Reduxi чрез Reduxi Controller.

2. Инструкции за свързване

Reduxi Converter P1 WiFi / Ultra първо трябва да бъде свързан към WiFi мрежа. След това трябва да свържете Reduxi Converter към Reduxi Controller чрез новоустановената TCP / IP връзка.

Вижте също този документ: Свързване на P1-WiFi конвертор към Reduxi

• Свържете интелигентния измервателен уред с RJ12 кабел към Reduxi Converter (уверете се, че редът на проводниците в RJ12 кабела съвпада и от двете страни на RJ12 кабела). Работещ кабел е включен в пакета.
• Зеленият светодиод на конвертора трябва да започне да свети.

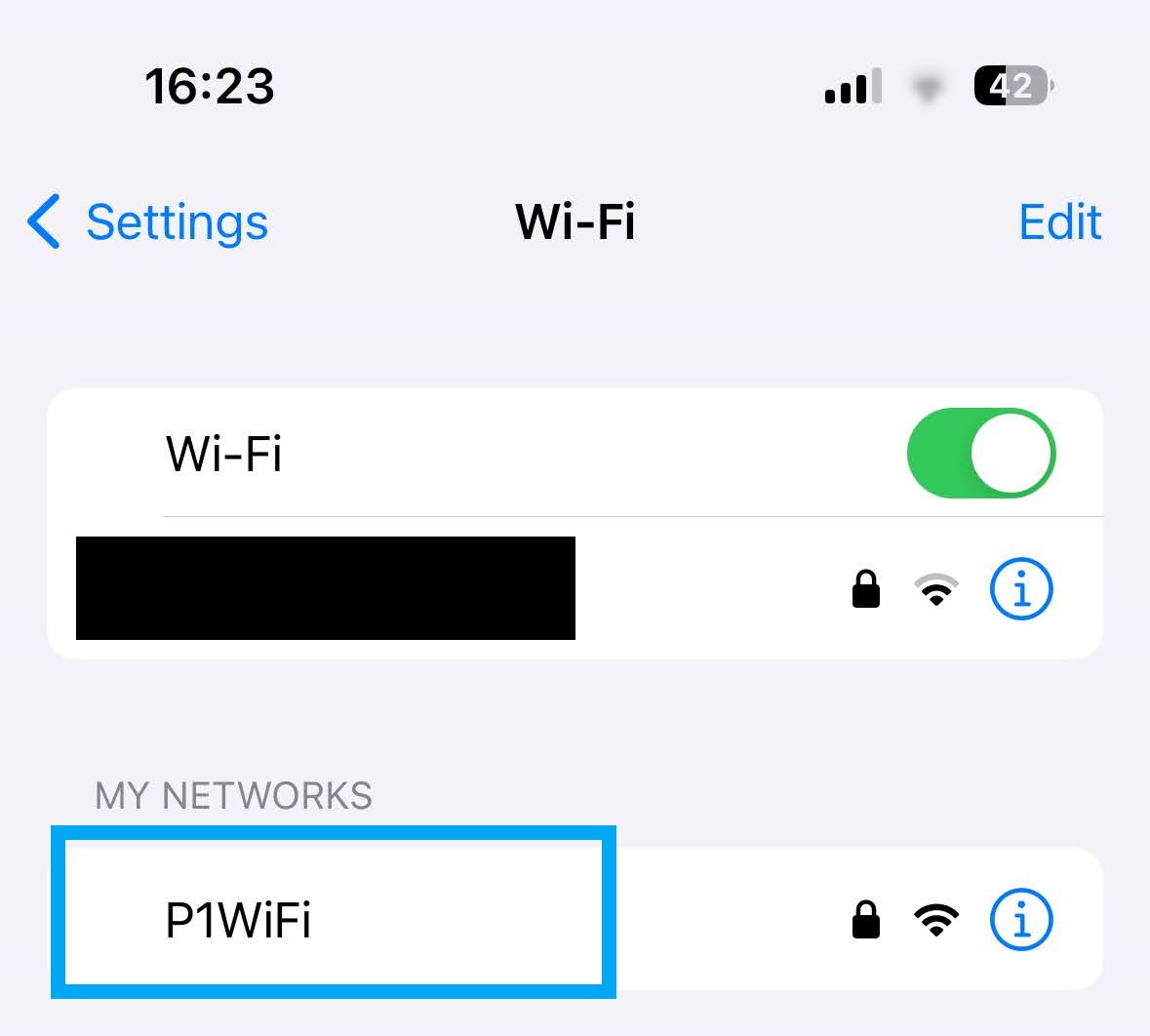

• Отидете в WiFi мрежите, използвайки телефона или компютъра си, и се свържете към WiFi мрежата с име "P1WIFI".

• Ако прозорецът не се появи автоматично, отворете браузъра си и отидете на http://p1wifi.local

• Използвайте потребителско име "admin" и парола "admin" (или както е отбелязано на етикета) за вход.

• Свържете конвертора към вашата локална WiFi мрежа, като конфигурирате безжичните мрежови настройки (препоръчваме да зададете статичен IP адрес).

• Кликнете върху запазване и сега се свържете с вашия мобилен телефон или компютър към същата локална WiFi мрежа, към която сте свързали конвертора.
• Свържете се с Reduxi Controller, като отидете на http://reduxi.local, влезте и изберете "Добавяне на устройство".

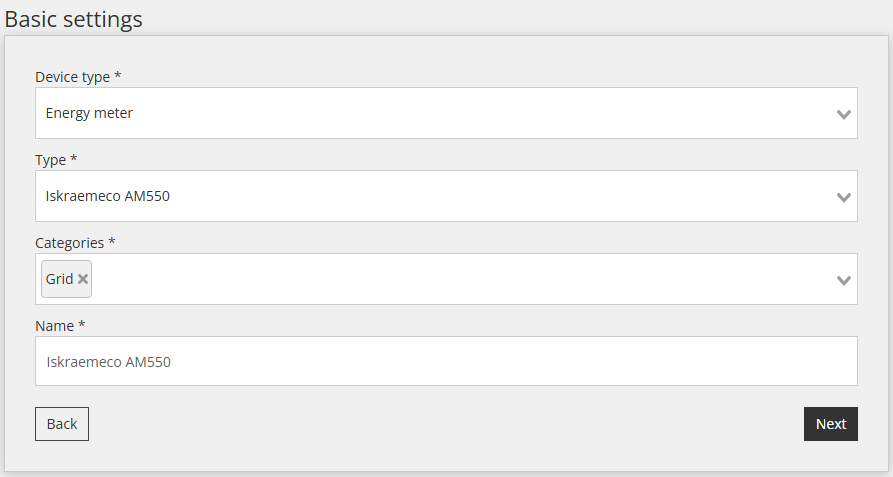

• Изберете "Енергиен измервателен уред" и типа интелигентен измервателен уред с P1 порт, който искате да добавите (напр. Iskraemeco AM550). Останалите полета могат да бъдат оставени по подразбиране. Например:
  • Изберете Тип устройство: Енергиен измервателен уред,
  • Изберете Тип: Iskraemeco AM550,
  • Изберете Категория: Електрическа мрежа,
  • И дефинирайте името.

Имайте предвид, че някои енергийни измервателни уреди не са съвместими с протокола P1.

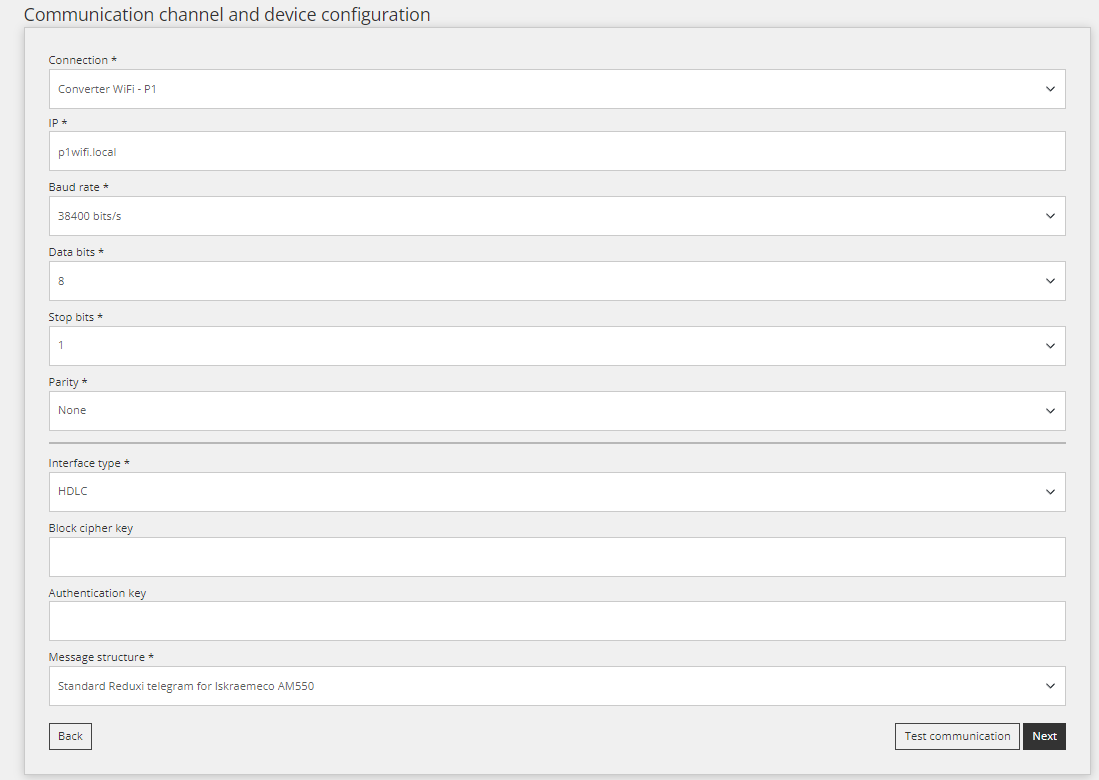

• На следващия екран изберете Тип връзка: "Converter WiFi - P1"

• Въведете IP адреса на Reduxi Converter P1 WiFi или въведете p1wifi.local. ЗАБЕЛЕЖКА: последният параметър "Структура на съобщението" може да се различава в зависимост от местоположението на вашия измервателен уред (т.е. различна държава) и трябва да се променя съответно. Останалите могат да бъдат оставени по подразбиране.



• Тестването на комуникацията се извършва чрез бутона "Тест на комуникацията" в долната част, веднага след като всички полета на комуникационния канал бъдат въведени.

• Има два различни случая на комуникационен отговор.

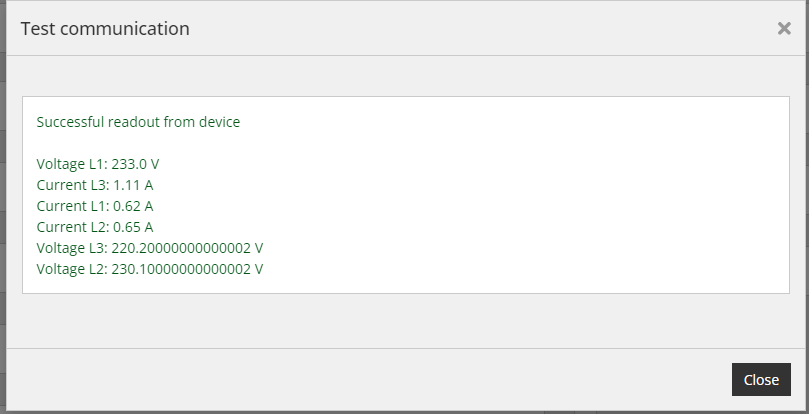

  • Случай 1: Комуникацията работи правилно

• Случай 2: Не е възможно да се осъществи комуникация с устройството

• Ако комуникацията работи, изберете "Готово" и устройството е добавено.
• Ако комуникацията не работи, опитайте следното
  • Проверете и експериментирайте с "Структура на съобщението"
  • Проверете дали конверторът е правилно свързан към мрежата. Можете да опитате да се свържете с конвертора, използвайки вашия браузър, като отворите http://p1wifi.local или IP адреса, който сте конфигурирали.
  • Проверете всички стъпки, дадени в този документ.
  • Свържете се с вашия оператор на електрическата мрежа, за да конфигурирате електрическия измервателен уред съответно. Обяснете, че ви е необходимо измервателният уред да докладва редовно измерванията.

За конфигуриране/инсталиране на софтуера, моля посетете уебсайта, където ще намерите най-новата документация:

support.reduxi.eu.

Съвместими устройства

Reduxi P1 WiFi Converter е съвместим с енергийни измервателни уреди, които следват стандарта P1. Например:

- Iskraemeco AM550

3. Спецификации

3.1. Размери

• Кутия за монтаж, която може да се монтира.
• Размери: 35,4 x 70,4 x 22 mm.
• Защита: <IP20.
• Тегло: 30 г.

3.2. Технически данни

3.3. Свързващи букси

3.3.1. RJ12 букси

Снимка 2: Свързващи букси RJ12 (маркирани с номер 2).

1. +5V DC захранване.
2. Изискване за данни – изход.
3. Заземяване на данни.
4. NC – не е свързан.
5. Данни – вход.
6. Захранване GND.

• Комуникация чрез P1 изход.
• Ниво на напрежение: 0 V – 5 V.

3.3.2. LED индикаторни светлини

	Зелена LED: Захранването е активно.
	Лилава LED мигаща: Устройството е свързано към вашата домашна Wi-Fi мрежа и се прехвърлят данни.
	Синя LED мигаща: Устройството е свързано към вашата домашна Wi-Fi мрежа и НЕ се прехвърлят данни.
	Червена LED включена: Устройството НЕ е свързано към вашата домашна Wi-Fi мрежа и се прехвърлят данни.

4. Отстраняване на проблеми

В случай на проблеми, моля, извършете възстановяване на фабричните настройки и започнете от чисто състояние.

Възстановяването на фабричните настройки е необходимо, когато конверторът е свързан към друг енергомер или друго място.

За да извършите възстановяване на фабричните настройки на конвертора, моля:

• свържете конвертора към захранването (което може да се получи от електромера или външно захранване)
• натиснете и задръжте бутона за нулиране за 10 секунди, докато червеният диод светне

Ако конверторът не може да се свърже с облачното уеб приложение, първо го премахнете от облачното уеб приложение.

5. Общи инструкции за употреба

• Използвайки това устройство, вие приемате Политика за поверителност и Общи условия
• Прочетете и запазете тези инструкции за бъдещи справки. Спазвайте всички предупреждения и указания.
• Поставяне: Уверете се, че продуктът е поставен на стабилна, невибрираща повърхност.
• Разпаковане: Свалете всички опаковъчни материали, преди да свържете продукта към захранването.
• Вентилация: Дръжте вентилационните отвори свободни; не поставяйте предмети върху продукта.
• Влажност и течности: Защитете продукта от излагане на течности, дъжд или влага.
• Почистване: Винаги изключвайте продукта от електрическата мрежа преди почистване. Използвайте само мека, суха кърпа; избягвайте течни или спрей почистващи препарати.
• Отвори: Не поставяйте предмети в никакви отвори.
• Ремонти и модификации: Не се опитвайте да отваряте или ремонтирате продукта сами, тъй като това ще анулира гаранцията ви. Само квалифицирани сервизни техници трябва да извършват ремонти.
• Преместване: Изключете продукта от електрическата мрежа, преди да го преместите.
• Етикети: Поддържайте всички оригинални етикети непокътнати и не ги отстранявайте от продукта.
• Източник на топлина: Избягвайте инсталирането на продукта близо до източници на топлина, като радиатори, нагреватели или други уреди, които генерират топлина.
• Захранващ кабел: Инсталирайте захранващия кабел сигурно и се уверете, че не представлява опасност от спъване или е изложен на потенциални щети от предмети, които биха могли да го щипят или усукват.
• Аксесоари: Използвайте само аксесоари или допълнително оборудване, препоръчано от производителя.
• Изключване: Изключете продукта от източника на захранване по време на гръмотевични бури или ако няма да се използва за продължителен период.
• Изисквания за напрежение: Свържете продукта само към електрически контакт, който отговаря на изискванията за напрежение, посочени в тези инструкции.
• Достъп до захранване: Уверете се, че входът на захранването на устройството е винаги достъпен и функциониращ.
• Електрическо натоварване: Не претоварвайте електрическите контакти, удължителните кабели или таблата за предпазители.

Производител

Име: AMIBIT d.o.o.

Адрес: Šaleška 2 a, 3320 Velenje

Идентификационен номер: 6930808000

Данъчен номер: SI51315831

Имейл: info@reduxi.eu

Телефон: +386 (0)3 777 01 40

Документ

Предназначение: Reduxi Converter P1 WiFi

Версия: V1.0 12.2022

Авторски права

© 2022 AMIBIT d.o.o.

Всички права запазени. Никоя част от този документ не може да бъде възпроизвеждана, съхранявана в система за съхранение и извличане или в каквато и да е друга форма - електронна, електростатична, магнитна лента, фотокопиране или по друг начин, без предварителното писмено разрешение на AMIBIT d.o.o.
