Свържете Reduxi към Hybrid Inverter Deye. Комуникацията е настроена с RS-485 връзка и използва Modbus протокол. Reduxi може да намали сметката ви за електричество със 70%.

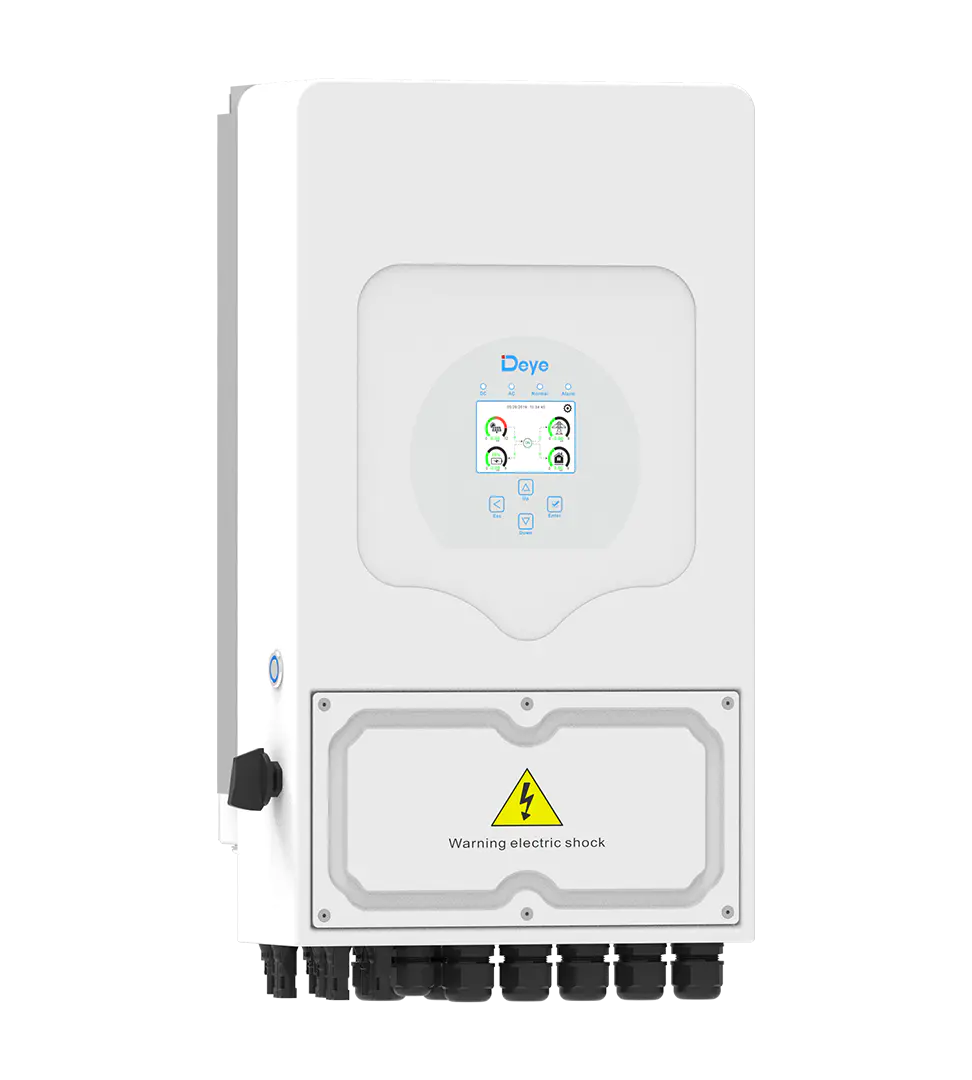

Изображение на Hybrid Inverter Deye (1phase) Изображение на Hybrid Inverter Deye (3phase LV)



        Изображение на Hybrid Inverter Deye (3phase HV)

Конкретни модели:

• SUN-3.6/5/6/7.6/8K-SG05LP1-EU | 3,6-8kW | Еднофазен | 2 MPPT | Хибриден инвертор | Поддържа се LV батерия --> Връзка към ръководството за потребителя: Ръководство за потребителя | Еднофазен хибриден инвертор с ниско напрежение (LV)
• SUN-5/6/8/10/12K-SG04LP3-EU | 5-12kW | Три фази | 2 MPPT | Хибриден инвертор | Поддържа се LV батерия --> Връзка към ръководството за потребителя: Ръководство за потребителя | Трифазен хибриден инвертор с ниско напрежение (LV)

• SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 | 5-25kW | Три фази | 2 MPPT | Хибриден инвертор | Поддържа се HV батерия --> Връзка към ръководството за потребителя: Ръководство за потребителя | Трифазен хибриден инвертор с високо напрежение (HV)

1. Физическа връзка между Reduxi и Deye Hybrid инвертор

За да свържете контролера Reduxi към Hybrid Inverter Deye, RS-485 физическата серийна връзка от двете страни трябва да бъде настроена правилно.



1.1 Страната на контролера Reduxi на RS-485 връзка

Цялата съответна информация за връзка може да бъде достъпна на сайта на Reduxi Controller под точка 2.3.4 Комуникационни интерфейси.



1.2 Хибриден инвертор страна на RS-485 серийна връзка

Хибрид Inverter Deye използва RJ-45 конектор за физическа връзка към Modbus порт. Ръководствата предоставят информация къде се намират портовете.



Еднофазен хибриден инвертор LV:

• Реално изображение за еднофазен хибриден инвертор, показващо къде се намира портът ModBUS в хибридния инвертор на печатната платка. Допълнителна снимка за правилно окабеляване е дадена вдясно, ВАЖНО.



Трифазен хибриден инвертор LV:

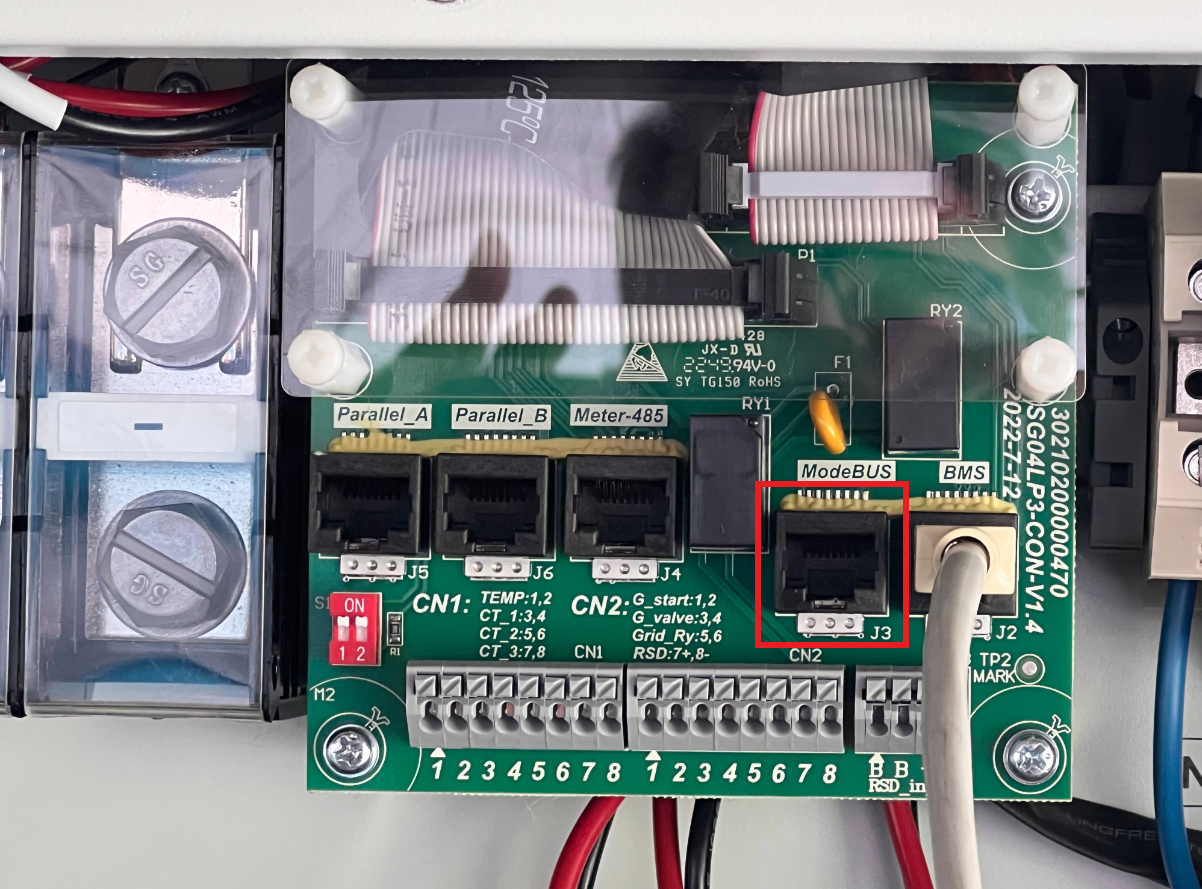

• Реално изображение за трифазен хибриден инвертор LV, показващо къде се намира ModBUS портът в хибридния инвертор на печатната платка. Допълнителна снимка за правилно окабеляване е дадена вдясно, ВАЖНО.



Трифазен хибриден инвертор HV:

• Схематично изображение (от ръководството) за трифазен HV хибриден инвертор +, показващо къде ModBUS порт се намира в хибридния инвертор на платката.



2. Добавете ново устройство (Hybrid Inverter Deye) към Reduxi Controller

След като физическата връзка е зададена от двете страни, може да се направи добавяне и тестване на комуникацията на хибридния инвертор.



2.1 Добавете устройство

Първо влезте в локалния Reduxi конфигуратор и добавете ново устройство, като щракнете върху бутона Добавяне на устройство.

2.2 Изберете устройство, което искате да добавите

В първата стъпка изберете основни настройки:

• Изберете Тип устройство: Хибриден инвертор,
• Изберете тип: Deye Hybrid Inverter 3P или Deye Hybrid Inverter High Voltage 3P,
• И дефинирайте име.

2.3 Комуникационен канал и конфигурация на устройството.

Във втората стъпка комуникационните параметри трябва да бъдат правилно зададени и са разделени на две части.

• Първата част е предназначена за настройки на Modbus (RTU), настройките по подразбиране са представени на снимката по-долу.

• Втората част е предназначена за Modbus (RTU) настройки (Modbus unit ID) и за допълнителни опции, подчертани със син правоъгълник.

В допълнителната опция трябва да дефинирате:

• ID на модул Modbus: запишете ID на подчинено устройство от ModBUS устройство
• CT/метър: Вътрешен/външен CT или измервателен уред
• PV: да/не
• Батерия: да/не



2.4 Тест за комуникация

След завършване на Комуникационния канал и настройките за конфигурация на устройството, може да се извърши тест дали комуникацията работи с бутона Тестване на комуникацията.

Отговорът може да бъде категоризиран в два комуникационни отговора:

Случай 1: Комуникацията работи правилно

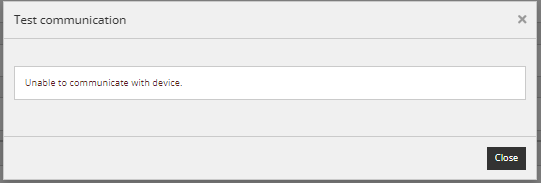

Случай 2: Комуникацията не работи правилно

Ако комуникацията не работи, опитайте с различни настройки на Modbus или проверете физическата връзка.



2.5 Предварителни настройки

Третата стъпка е предназначена за задаване на разширени настройки според вашата конкретна настройка (ситуация на място) и щракнете върху бутона "Готово", който се намира долу вдясно след всички полета за въвеждане.



2.6 Предварителни настройки по части

Поле за въвеждане	Обяснение
Искате ли да зададете интервал за запазване на данни?	Определете предпочитания интервал за запазване, зададен на контролера Reduxi. Въз основа на дефинирания интервал на записване данните ще се съхраняват в локалната база данни на Reduxi Controller. Четенето и записването на данни се извършва въз основа на „Забавяне при четене“ и „Забавяне при запис“, което по подразбиране е зададено на 1000 ms. Интервалът на запазване определя, че за всеки, т.е.: 1-минутни данни, прочетени или записани (всеки 60 прочетени или записани данни) ще бъдат съхранени в базата данни на Reduxi Controller.   Изберете ДА, ако искате да го промените от стойността по подразбиране.
Искате ли да зададете забавяне на четенето?	Определете интервала за честотата на четене на данни от устройството.   Изберете ДА, ако искате да го промените от стойността по подразбиране.
Искате ли да зададете забавяне при запис?	Определете интервала за честотата на записване на данни в устройството.   Изберете ДА, ако искате да го промените от стойността по подразбиране.
Искате ли да зададете граници и възможности за производство на електроенергия?	Определете долни и горни граници за генериране на електроенергия (kW). След като бъдат зададени граници, инверторът ще произвежда енергия, ако производството на енергия е в границите, в противен случай инверторът няма да произвежда никаква енергия.    Изберете ДА, ако искате да го промените от стойността по подразбиране.
Искате ли да зададете граници и възможности за консумация на енергия?	Определете долни и горни граници за консумация на енергия (kW). След като бъдат зададени ограничения, инверторът ще консумира енергия, използвана за зареждане на батерията, ако потреблението на мощност е в границите, в противен случай инверторът няма да зарежда батерията.    Изберете ДА, ако искате да го промените от стойността по подразбиране.
Искате ли да зададете капацитет на батерията?	За всички Deye Hybrid Inverters капацитетът на батерията се получава директно от Hybrid Inverters. В този случай автоматичният параметър за капацитета на батерията ще бъде прочетен от хибридния инвертор и съхранен в локалната база данни.   Изберете ДА, ако желаете да промените написаното на инвертора.
Искате ли да зададете мин. батерия SOC?	За всички хибридни инвертори Deye мин. SOC на батерията се получава директно от хибридни инвертори. В този случай параметърът мин. SOC на батерията ще се чете от хибридния инвертор. Промени от мин. ограничението SOC на батерията все още може да се извърши чрез промяна на полето за въвеждане на YES и настройка на min. батерия SOC.   Изберете ДА, ако искате да го промените от стойността по подразбиране.  Забележка: Моля, проверете вашата гаранция, ако гаранцията все още е валидна в случай на промяна на този параметър.
Искате ли да зададете макс. батерия SOC?	За всички хибридни инвертори Deye макс. SOC на батерията се получава директно от хибридни инвертори. В този случай параметърът на макс. SOC на батерията ще се чете от хибридния инвертор. Промени на макс. ограничението SOC на батерията все още може да се извърши чрез промяна на полето за въвеждане на YES и задаване на макс. SOC на батерията.   Изберете ДА, ако искате да го промените от стойността по подразбиране.
Искате ли да ограничите комуникацията с устройството само до четене?	Комуникацията се осъществява по два начина (ЧЕТЕНЕ, ПИСАНЕ), ако полето за въвеждане е зададено на НЕ, опцията за четене и запис е активирана. В случай, че полето за въвеждане е зададено на ДА, опцията само за четене е активирана.    Изберете ДА, ако искате да го промените от стойността по подразбиране.
Искате ли да обърнете посоката за внос и износ на енергия?	В случай че енергийният поток има грешен знак, показващ внос вместо износ на енергия, можете да смените този знак, като активирате тази функция.   Изберете ДА, ако искате да го промените от стойността по подразбиране.
Искате ли да изключите устройството от резюмето?	Данните от устройството се показват на началната страница, показвайки потока на потреблението и производството на енергия. Ако полето за въвеждане е зададено на ДА, всички данни, показвани на началната страница, ще бъдат изключени от визуализациите на потока на мощността. Т.е.: PV, Батерия и в някои случаи Grid meter (ако няма друг инсталиран Grid meter) ще бъдат изключени и няма да се показват в обобщението. Изберете ДА, ако искате да го промените от стойността по подразбиране.
L1,L2,L3 е свързан към основното захранване	В случай, че L1 не е свързан към главното захранване на L1, трябва да се избере правилното главно захранване (L2 или L3). В случай, че L2 не е свързан към главно захранване L2, трябва да се избере дясното основно захранване (L1 или L3). В случай, че L3 не е свързан към главното захранване на L3, трябва да се избере правилното главно захранване (L1 или L2).   В случай на еднофазно устройство, можете да изберете несвързано за L2 и L3 и да изберете правилното основно захранване (L1,L2,L3) на L1.



3. Тип контрол

Различните типове контрол влияят на начина, по който контролерът Reduxi управлява избраното устройство. Тип контролможе да се намери под дървото на менюто на лявата страна на екрана, където щракнете върху устройството, за да разгънете дървото на менюто и след това изберете устройството. Ако уредът има възможност за контрол, тогава под раздела за последно измерване ще се вижда картата тип контрол.

В зависимост от вашия избор в прозореца Control type, потребителят може да избира между автоматичен или ръчен режим.

Тип контрол:

• Автоматично: В автоматичен режим всички ограничения на мощността (консумация и производство в мрежата) за инвертора се получават директно от дефинирана от потребителя стратегия. За да научите как правилно да настройвате стратегии, прочетете специалната статия, налична тук: Как да настройвате правилно стратегии.
• Manual mode: In Manual mode, all power limits for the inverter (consumption and production on the grid) are directly set by the user. След като потребителят избере ръчен режим, стават достъпни четири допълнителни опции (Макс. производство, Собствена консумация, Макс. консумация, Пиково бръснене).

3,1 Макс. производство

Максималното производство е предназначено за ситуации, при които потребителят избира да изнесе възможно най-много енергия към мрежата, взета или от PV, или от акумулатор на батерия.

Ограниченията на мощността за експортиране и импортиране от мрежата обаче са ограничени от настройките от двата параметъра в десните карти „Ограничения за експортиране/импортиране на активна мощност на мрежата“.

1. Случаят е, когато няма достатъчно фотоволтаично производство:

• PV производството е 0
• или
• Фотоволтаичното производство е по-малко от лимита за активна мощност за износ на мрежата
• и
• SOC за съхранение на батерията е над минималния SOC

тогава съхранението на батерията ще се разреди, за да достигне лимита на активната мощност за експортиране на мрежата.



2. Случаят е, когато има достатъчно фотоволтаично производство:

• Производството на PV покрива потреблението на сгради
• и
• Производството на PV е повече от лимита за активна мощност за износ на мрежата
• и
• SOC за съхранение на батерията е под максималната SOC

след това съхранението на батерията ще се зарежда от превишена мощност, докато съхранението на батерията достигне максималния SOC.

Когато съхранението на батерията достигне максималния SOC, фотоволтаичното производство ще бъде ограничено, за да не надвишава лимита на експортната активна мощност на мрежата.

След края на PV производствения ден, отново 1. се използва случай.

Моля, обърнете внимание: Когато макс. производството е избрано като предпочитан режим в Reduxi, фазите може да не се зареждат еднакво, т.е. изнесената мощност варира в зависимост от фазата. Това се случва, когато на място (сграда) има излишък от енергия и за режим на работа в хибридния инвертор е избрана така наречената опция „Продай първо“. Тук бихме искали да подчертаем, че този режим НЕ предлага фазово балансиране на мощността.

3.2 Самостоятелна консумация

Собственото потребление е предназначено за ситуации, при които потребителят цели да балансира износа и вноса, така че нетната сума да е равна на нула. Контролерът Reduxi следи нетното потребление и производство от мрежата, като изчислява разликата между тях и действа съответно.

Ограниченията на мощността за експортиране и импортиране от мрежата обаче са ограничени от настройките от двата параметъра в десните карти „Ограничения за експортиране/импортиране на активна мощност на мрежата“.

1. Случаят е, когато няма достатъчно фотоволтаично производство:

• PV производството е 0
• или
• Производството на PV е по-малко от потреблението на сгради
• и
• SOC за съхранение на батерията е над минималния SOC

след това съхранението на батерията ще се разреди, за да достигне нулевата стойност на активната мощност на мрежата. Контролерът Reduxi ще разреди акумулатора на батерията, за да покрие консумацията на сградата.



2. Случаят е, когато има достатъчно фотоволтаично производство:

• Фотоволтаичното производство включва сградно производство
• и
• Производството на фотоволтаици е повече от ограничението за активна мощност за износ на мрежата
• и
• SOC за съхранение на батерията е под максималната SOC

след това съхранението на батерията ще се зарежда от превишена мощност, докато съхранението на батерията достигне максималния SOC.

Когато съхранението на батерията достигне максималния SOC, фотоволтаичното производство ще бъде ограничено, за да не надвишава лимита на експортната активна мощност на мрежата.

След края на PV производствения ден, отново 1. се използва случай.



3.3 Максимална консумация

Максималната консумация е предназначена за ситуации, в които потребителят реши да внесе възможно най-много енергия от мрежата. Този режим обикновено се използва в комбинация с EVSE (Electric Vehicle Supply Equipment) и BSEE (Battery Storage Energy Equipment), което позволява на потребителя да увеличи мощността при поискване.

Въпреки това ограниченията на мощността както за експортиране, така и за импортиране от мрежата са ограничени от настройките в двата параметъра в десните карти „Ограничения на активната мощност за експорт/импорт на мрежата“.

1. Случаят е, когато потреблението на сградата е по-малко от лимита на активната мощност при импортиране на мрежата:

• Консумацията на сградата е по-малка от лимита за активна мощност при внос в мрежата
• или
• SOC за съхранение на батерията е под максималната SOC
• или
• EV е свързан към EVSE, но не се зарежда

след това съхранението на батерията и EV ще започнат да се зареждат, за да достигнат ограничението на активната мощност за импортиране на мрежата, докато бъде достигнато максималното съхранение на батерията или SOC на батерията на EV.

2. Случаят е, когато имаме фотоволтаично производство:

• PV производството е повече от 0
• или
• Консумацията на сградата е по-малка от лимита за активна мощност при внос в мрежата
• или
• SOC за съхранение на батерията е под максималната SOC
• или
• EV е свързан към EVSE, но не се зарежда

тогава цялата енергия, произведена от PV, първо ще бъде използвана или от EVSE, или от съхранение на батерия. Когато и двата максимални SOC бъдат достигнати, тогава той ще изпрати енергия към мрежата, но все пак не повече от зададеното ограничение на активната мощност за износ на мрежата. Съхранението на батерията няма да се разреди, докато потреблението на сградата няма да бъде по-голямо от производството на PV.



3.4 Пиково бръснене

Пиковото бръснене е предназначено за ситуации, при които потребителят реши да ограничи активната мощност при импортиране на мрежата, когато лимитът бъде достигнат. Ограничението за активна мощност при импортиране на мрежа е важно, задайте чрез два параметъра на десните карти, дефиниращи „Експортиране на мрежа /импортиране на граници на активната мощност"

Въпреки това ограниченията на мощността както за експортиране, така и за импортиране от мрежата са ограничени от настройките в двата параметъра на десните карти „Ограничения на мощността за експорт/импорт на мрежата“.

1. Консумацията на Case Building е по-малка от активната мощност при внос в мрежата:

• PV производството е по-малко от 0 или равно на 0
• или
• Потреблението на сградата е повече от лимита за активна мощност при внос в мрежата
• и
• EV се зарежда
• и
• Съхранението на батерията е над минималния SOC

Тогава съхранението на батерията ще започне да се разрежда, за да покрие мощността за зареждане на EV, за да не надхвърли ограничението за активна мощност за импортиране на мрежата.

Ако няма съхранение на батерията, тогава мощността на зарядното за EV ще бъде намалена, за да не надвишава ограничението за активна мощност за импортиране на мрежата.

Батерията ще се зарежда, когато бъде достигнат лимитът на активната мощност за износ на мрежата и ще има достатъчно фотоволтаично производство.



4. Показания от уреда

Тази точка е предназначена за потребителя, за да извърши последната проверка дали устройството и връзката работят правилно. Показанията, а също и настройките се показват под Устройство/"име на устройството"/Последно измерване, изображението по-долу.



След като устройството бъде успешно добавено чрез конфигуратора, то може да бъде наблюдавано и управлявано чрез облачното приложение Reduxi.
