Стратегиите на Reduxi осигуряват перфектния баланс между гъвкавост, ценова ефективност и екологични решения, като същевременно защитават вашите системи и се адаптират безпроблемно към колебанията в цените - без компромис с комфорта.

Съдържание

• 1. Въведение в стратегиите
• 2. Общи стъпки за достъп до стратегиите
• 3. Конфигуриране на стратегии
  • 3.1 Управление ВКЛ/ИЗКЛ на базата на еднофазен ток
  • 3.2. Управление ВКЛ/ИЗКЛ на базата на трифазен ток
  • 3.3 Управление ВКЛ/ИЗКЛ на базата на мощност
  • 3.4 Координатор на енергиен мениджър за PV, EVSE, батерия и топлообменник
• 4. Разширени настройки за стратегията "Координатор на енергиен мениджър..."
  • 4.3. Режими на оптимизация

1. Въведение в стратегиите

Контролерът Reduxi дава възможност на крайните потребители да управляват потреблението и производството на енергия за локални инсталации в домове или промишлени съоръжения. Неговите стратегии се адаптират динамично към колебанията в цените на енергийния пазар, часовите блокове на тарифите, основните конфигурации (като специфични за сградата лимити за износ/внос) и други релевантни фактори. Чрез обединяването на всички потребителски и производителски инсталации в една единна, съгласувана стратегия, системата Reduxi позволява корекции в реално време, които оптимизират всички променливи едновременно, като гарантират, че те са в съответствие с конкретните нужди на потребителя.

Тъй като стратегиите са ключова добавена стойност на системата Reduxi, препоръчваме ви да прочетете тези инструкции подробно и да настроите стратегия, която ще отговаря идеално на вашите нужди.

2. Типични стратегии за оптимизиране на разходите

2.1. Заредете електромобила си през нощта (ниска цена) и не надвишавайте лимитите за внос от мрежата

При зареждане на електромобил е необходимо да се спазват ограниченията на мощността от мрежата, като същевременно се поддържат ниски разходи за електроенергия.

За да дефинирате такава стратегия, моля, следвайте информацията в следните раздели:

• 3.4 Координатор на енергиен мениджър за PV, EVSE, батерия и топлообменник
• Използвайте 4.3.2. Режим на планиране
• Използвайте "Ограничаване на пиковите натоварвания" като цел (за да ограничите мощността от мрежата)
• И конфигурирайте разширените настройки на EVSE ("оборудване за захранване на електромобили" = зарядна станция)

2.2. Използвайте електроенергия от вашата фотоволтаична електроцентрала в комбинация с топлообменник

За да постигнете самодостатъчност и да спестите разходи, е оптимално да използвате електроенергията в дома или компанията си. Електроенергията, произведена от вашата фотоволтаична електроцентрала, може да се използва директно от HVAC и/или електромобили.

За да дефинирате такава стратегия, моля, следвайте информацията в следните раздели:

• 3.4 Координатор на енергиен мениджър за PV, EVSE, батерия и топлообменник
• Използвайте 4.3.1. Режим по подразбиране
• Използвайте "Самопотребление" като цел (за да консумирате самопроизведена енергия)
• И конфигурирайте разширените настройки на HVAC (или EVSE, ако имате електромобил)

2.3. Постигнете максимални икономии и най-високи приходи с вашия PV и/или батерия

За да извлечете максимума от вашата батерия и/или PV електроцентрала, е необходимо да използвате динамичните (пазарни, предварителни) цени. В този случай консумирате енергия от мрежата, когато цените са ниски или дори отрицателни, и произвеждате, когато цените са високи. Същевременно поддържате високия комфорт.

За да дефинирате такава стратегия, моля, следвайте информацията в следните раздели:

• 4.3.4. Режими на изкуствен интелект
• и дефинирайте ценовия план, както е дефинирано в ценовите листи на Reduxi

3. Конфигуриране на стратегии

Следните стратегии са достъпни в конфигуратора Redexu:

• Управление ВКЛ/ИЗКЛ на базата на еднофазен ток
• Управление ВКЛ/ИЗКЛ на базата на трифазен ток
• Управление ВКЛ/ИЗКЛ на базата на мощност
• Координатор на енергиен мениджър за PV, EVSE, батерия и топлообменник (най-пълната стратегия - обикновено най-използваната)

Общи стъпки за достъп до стратегии

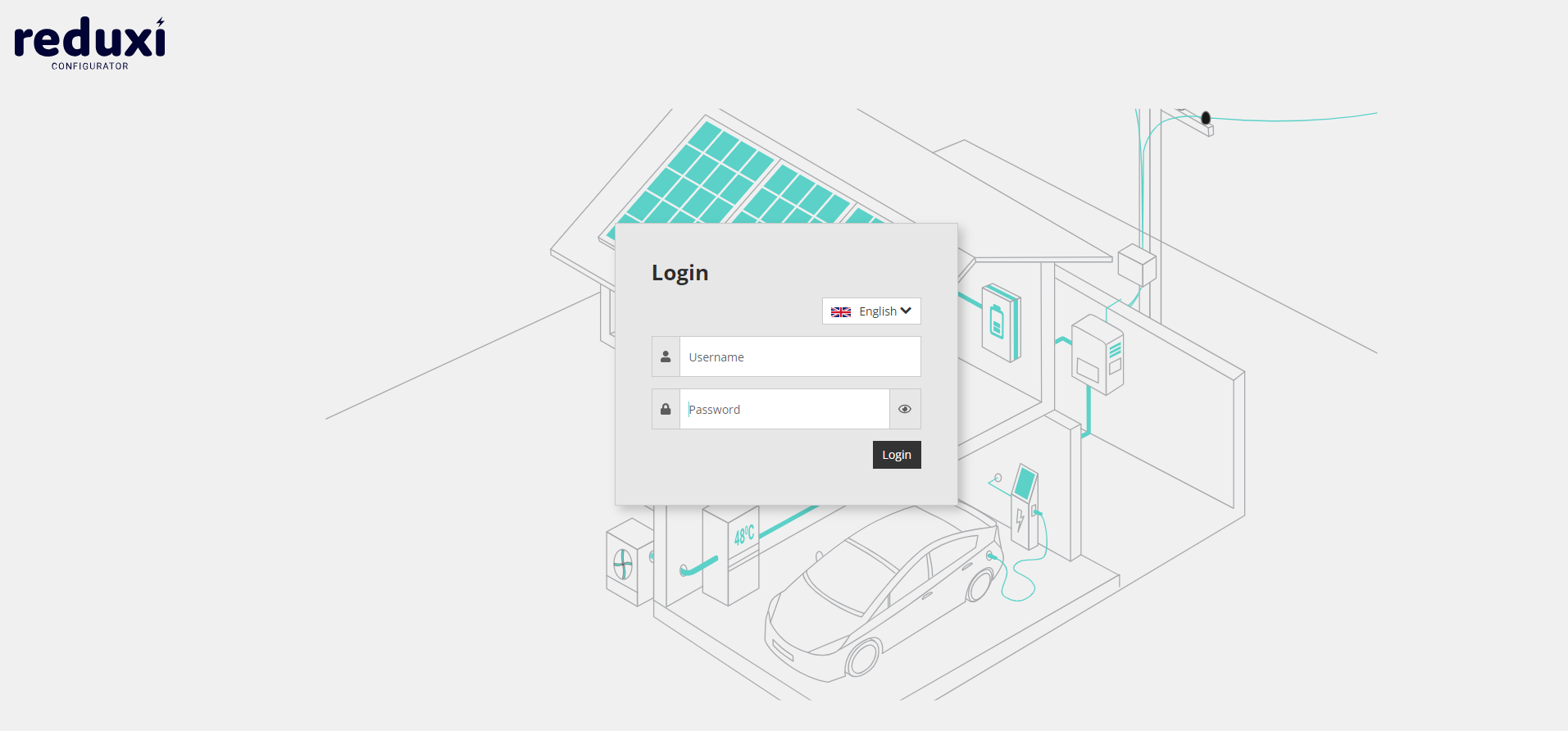

Първата стъпка е да влезете в конфигуратора Reduxi .

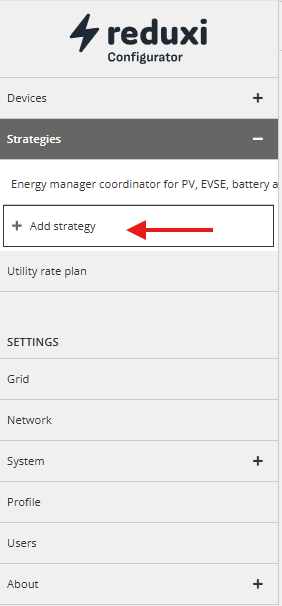

След влизане в конфигурацията, кликнете върху бутона 'Добавяне на нова стратегия' в долния ляв ъгъл на началната страница на Reduxi контролера.

3.1 Управление ВКЛ/ИЗКЛ на базата на еднофазен ток

Тази стратегия се използва за управление на състоянията ВКЛ/ИЗКЛ на електрическите консуматори въз основа на измерване на еднофазен ток.

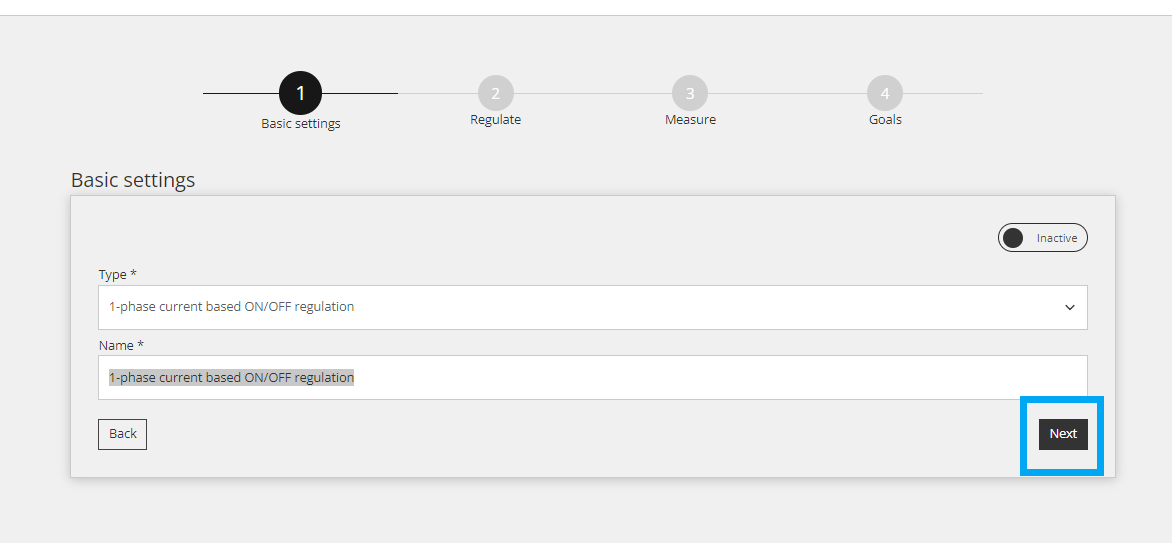

3.1.1 Основни настройки

Изберете 'Управление ВКЛ/ИЗКЛ на базата на еднофазен ток', преименувайте го (не е задължително) и кликнете върху 'Напред'.

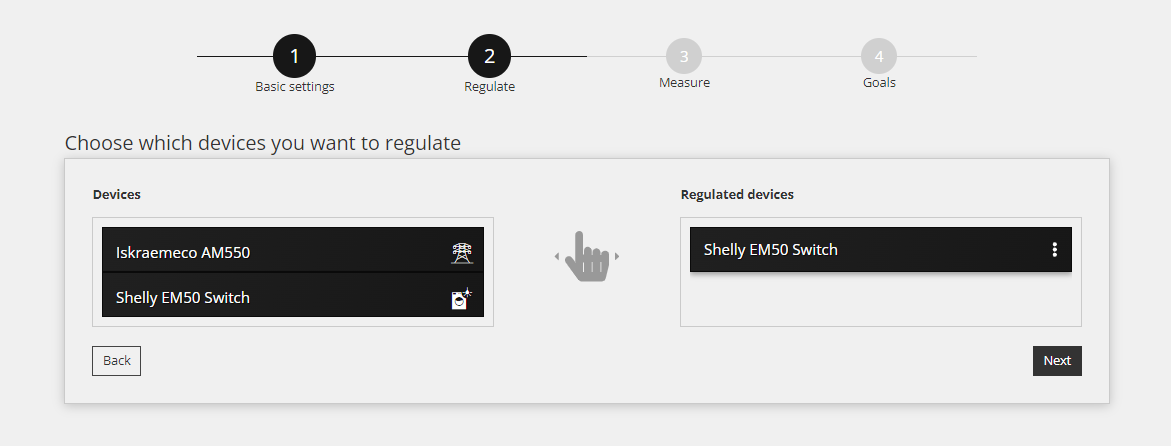

3.1.2 Регулиране

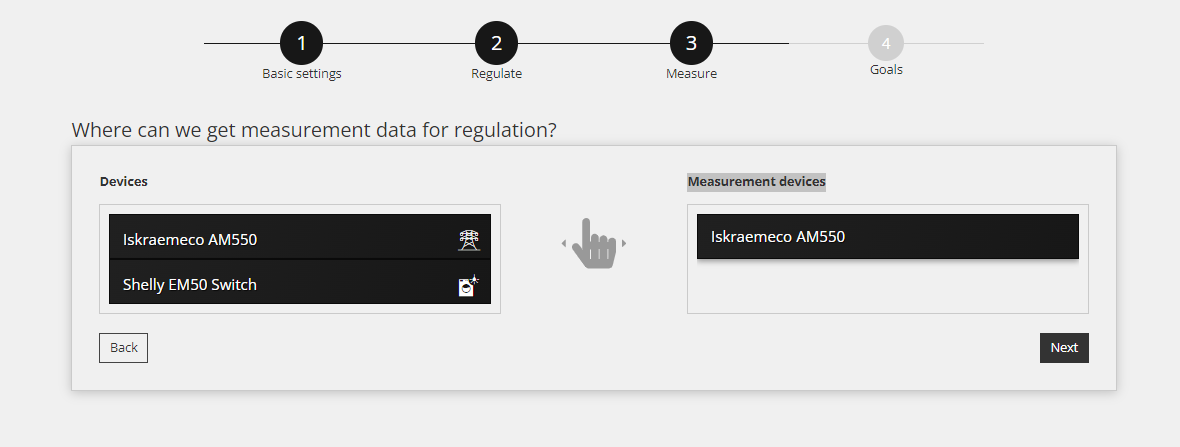

3.1.3 Измерване

Подобно на точка 3.1.2, трябва да се избере правилното устройство за измерване (обикновено основната мрежа). Плъзнете устройството от полето "Устройства" в полето "Измервателни устройства", както е показано на фигурата по-долу. Измервателното устройство е устройството, чието измерване влияе на регулираното устройство.

3.1.4 Цели

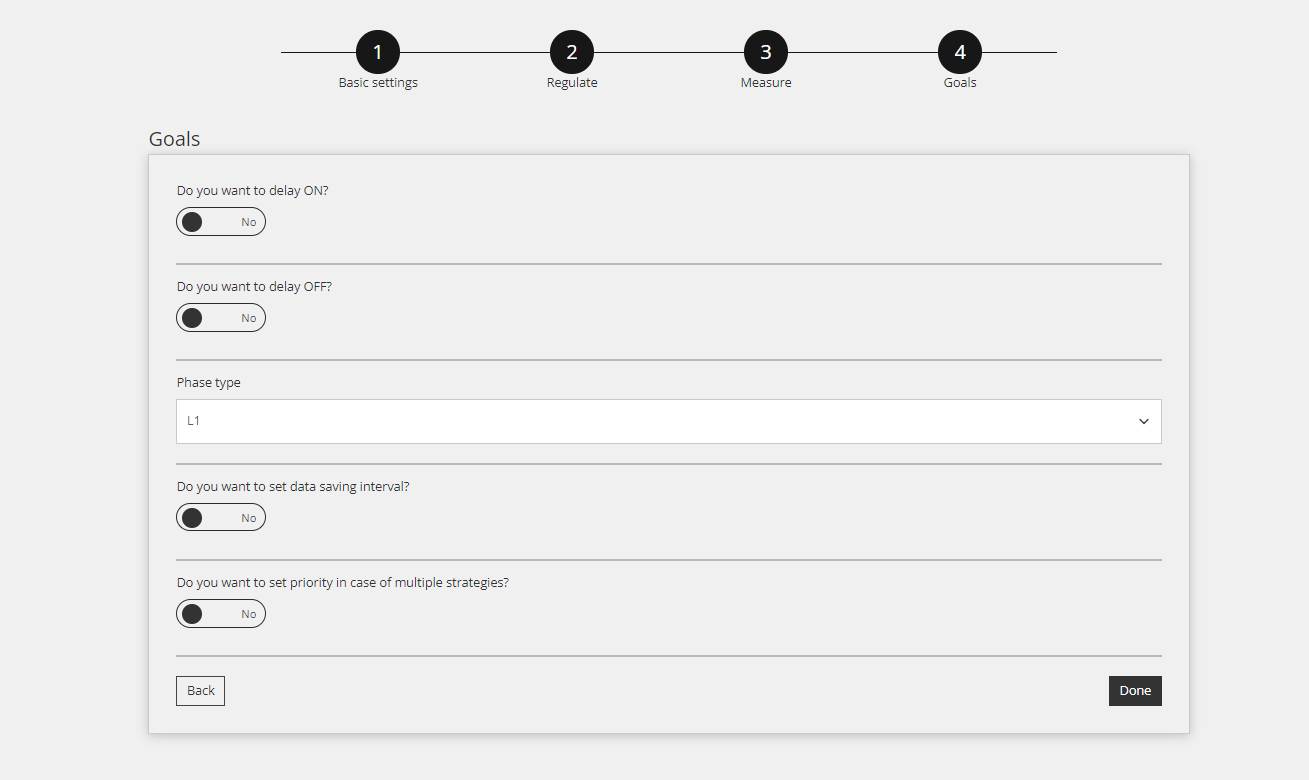

Под "Цели" се дефинират действията за регулиране на една фаза. Изображението по-долу показва възможни настройки и стойности по подразбиране в стъпката "Цели".

Обяснение за всички настройки под "Цели", вижте таблицата.

Поле за въвеждане	Описание
Желаете ли да отложите ВКЛ?	"Забавяне ВКЛ" е времето, необходимо на устройството, за да премине в състояние ВКЛ. Условието трябва да бъде изпълнено поне за времето на забавяне ВКЛ (например токът е по-голям от 10 A за повече от 5 секунди, за да се включи устройството). Това ефективно предотвратява прекомерното превключване, като по този начин предотвратява повреда на регулираното устройство или релето. След като условието е изпълнено за 5 секунди, устройството се включва.   Изберете ДА, ако искате да промените стойността по подразбиране.
Желаете ли да отложите ИЗКЛ?	Същото като "отлагане ВКЛ", дефинирано по-горе, но за състоянието ИЗКЛ.   Изберете ДА, ако искате да промените стойността по подразбиране.
Тип фаза	Изберете фазата, която управлява действието ВКЛ/ИЗКЛ.
Желаете ли да зададете интервал за запис на данни? (остаряло)	Задайте интервала за съхраняване на данни от измерените и регулирани устройства.   Изберете ДА, ако искате да промените стойността по подразбиране.
Желаете ли да дадете приоритет на множество стратегии? (остаряло)	Приоритетът се импортира, когато са дефинирани множество стратегии. Нивото на приоритет между стратегиите влияе върху работата на системата Reduxi. Например, ако нивото на приоритет е зададено на "Най-високо", Reduxi автоматично ще работи в рамките на избраната стратегия и обратно. Изберете ДА, ако искате да промените стойността по подразбиране.

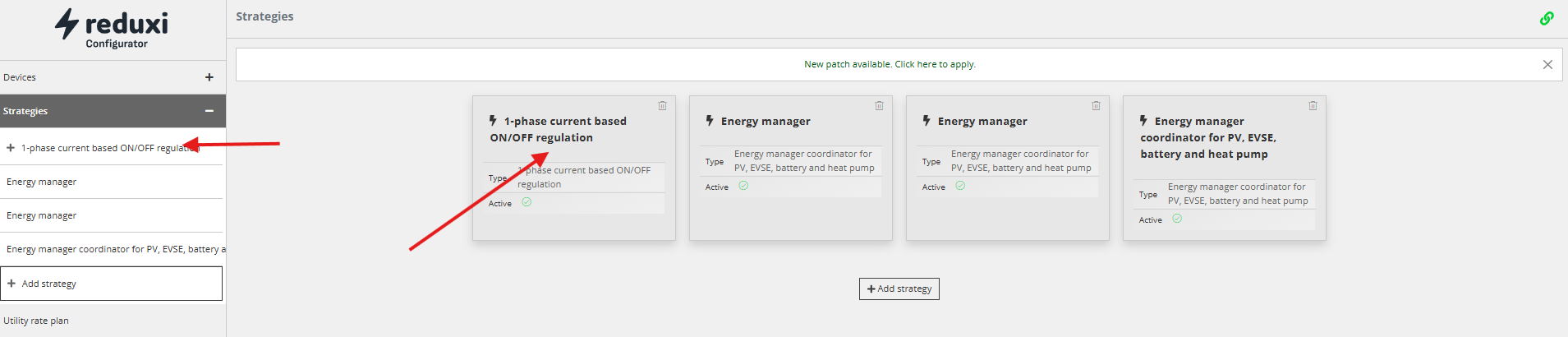

3.1.5 Редактиране на стратегията "Управление на еднофазов ток ВКЛ/ИЗКЛ"

След като стратегията е зададена, можем да конфигурираме всички настройки, като щракнем върху съответната стратегия

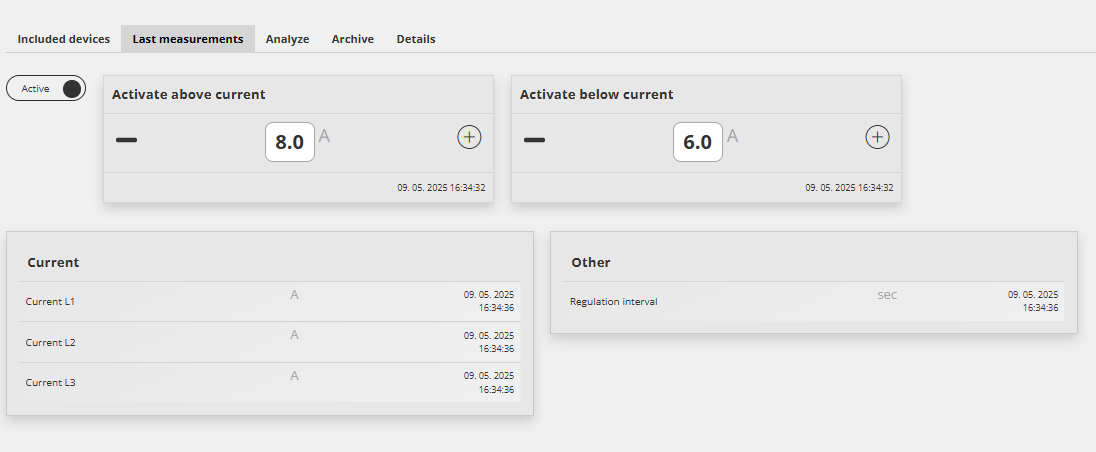

3.1.6. Конфигуриране на стратегията

За всяка стратегия е необходимо да се конфигурират параметрите на регулиране. В тази специфична стратегия това са токовете на включване/изключване на устройствата

Тук дефинираме тока за изключване или включване на устройството, в зависимост от измерването на тока. Често тези два тока се различават, за да се намали броят на превключванията на устройството.



3.2. Управление на трифазов ток ВКЛ/ИЗКЛ

Подобно на "Управление на еднофазов ток ВКЛ/ИЗКЛ", стратегията с три фази е предназначена за превключване на фази (ВКЛ/ИЗКЛ), с разликата, че в стратегията с три фази управлението е зададено за всички три фази.

3.2.1 Основни настройки

Вижте точка 3.1.1 .

3.2.2 Регулиране

Вижте точка 3.1.2 .

3.2.3 Измерване

Вижте точка 3.1.3 .

3.2.4 Цели

Същото както в точка 3.1.4 , с основната разлика, че стратегията с 1 фаза е заменена със стратегията с 3 фази.

3.2 .5 Редактиране на стратегията "Управление на трифазов ток ВКЛ/ИЗКЛ"

Вижте точка 3.1.5.

3.2.6. Конфигуриране на стратегията

Вижте точка 3.1.6.

3.3 Управление на мощността ВКЛ/ИЗКЛ

3.3.1 Основни настройки

Вижте точка 3.1.1 .

3.3.2 Регулиране

Вижте точка 3.1.2 .

3.3.3 Измерване

Вижте точка 3.1.3 .

3.3.4 Цели

Вижте точка 3.1.4, където основната разлика със стратегията с 1 фаза е, че в стратегията за мощност не е необходимо да се посочва коя фаза трябва да се регулира, само мощността.

3.3.5 Редактиране на стратегията "Управление на трифазов ток ВКЛ/ИЗКЛ"

Вижте точка 3.1.5.

3.3.6. Конфигуриране на стратегията

Вижте точка 3.1.6.

3.4 Координатор на мениджър на енергия за PV, EVSE, батерия и топлообменник

В рамките на тази стратегия се регулират множество устройства, което я прави най-пълната и широко използвана стратегия. Тя предлага най-много функционалности и следователно е и най-сложна. Както подсказва името, стратегията регулира:

• Фотоволтаична слънчева електроцентрала (PV)
• Станция за зареждане на електрически превозни средства (EVSE)
• Батерия (BESS)
• Отоплителни, вентилационни и климатични системи (HVAC)
• Други

3.4.1 Основни настройки

Вижте точка 3.1.1 .

3.4.2 Правила

Вижте точка 3.1.2 .

3.4.3 Измерване

Вижте точка 3.1.3 .

3.4.4. Разширени настройки

Този режим изисква конфигуриране на разширените настройки, които ще бъдат описани подробно в следващия раздел.

4. Разширени настройки за стратегията "Координатор на енергиен мениджър..."

Този раздел е свързан само със стратегията 3.4 Координатор на енергиен мениджър за PV, EVSE, батерия и топлообменник . Функционалността се различава от другите стратегии, тъй като са налични и могат да се конфигурират разширени опции. След като дефинирате измереното устройство от точка 3.4.3 и натиснете бутона "Готово", ще се появи ново меню.

За да стигнете до това меню, моля, следвайте стъпките, дефинирани в точка 3.1.6.

В горната част на разширеното меню са налични три допълнителни раздела:

• Общи настройки
• Регулирани устройства
• Режими на оптимизация

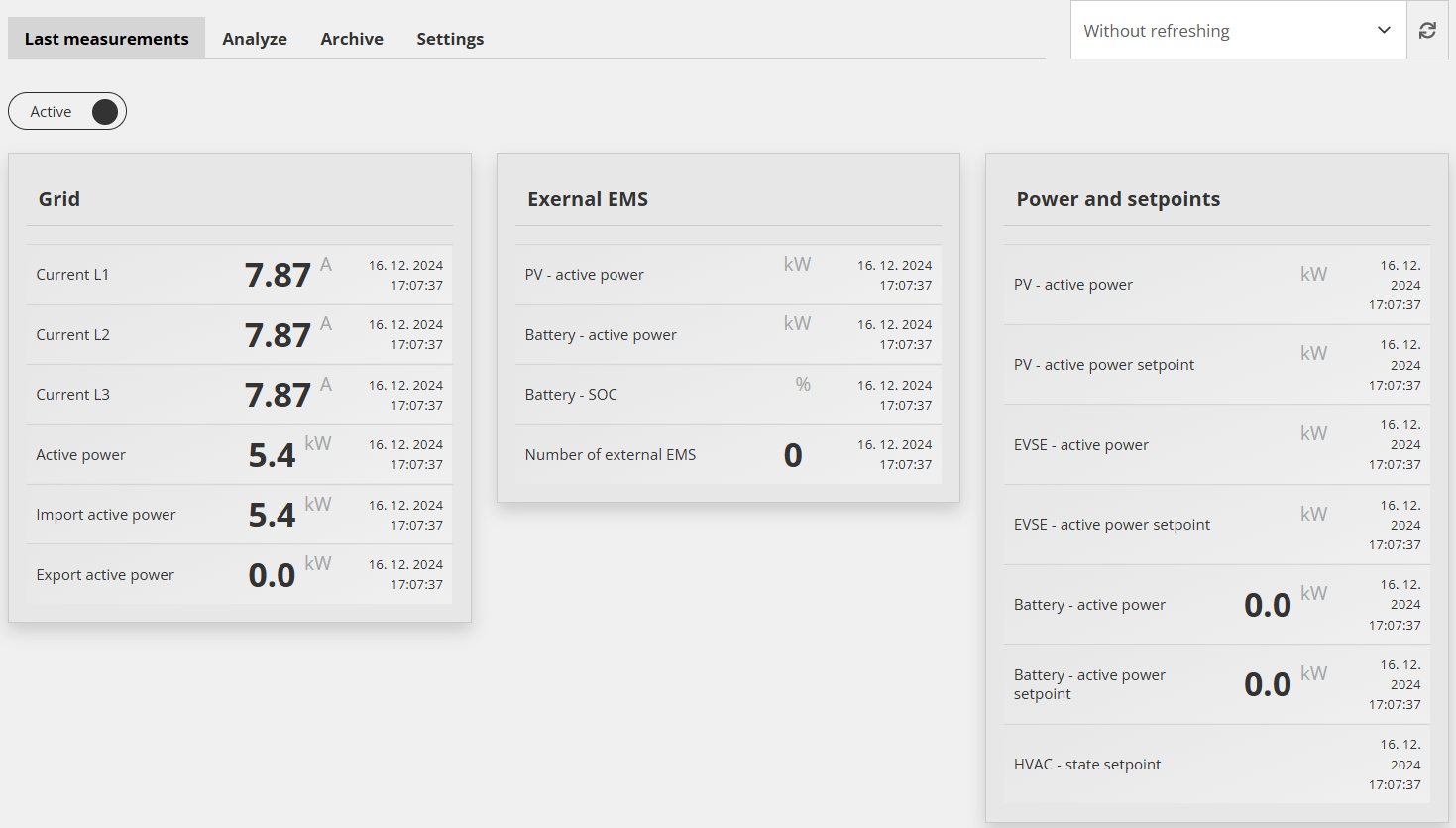

Забележка, всички стратегии могат да бъдат тествани с ръчен режим, както е описано в раздел 7.4. Ръчно управление на устройството на Reduxi Configurator

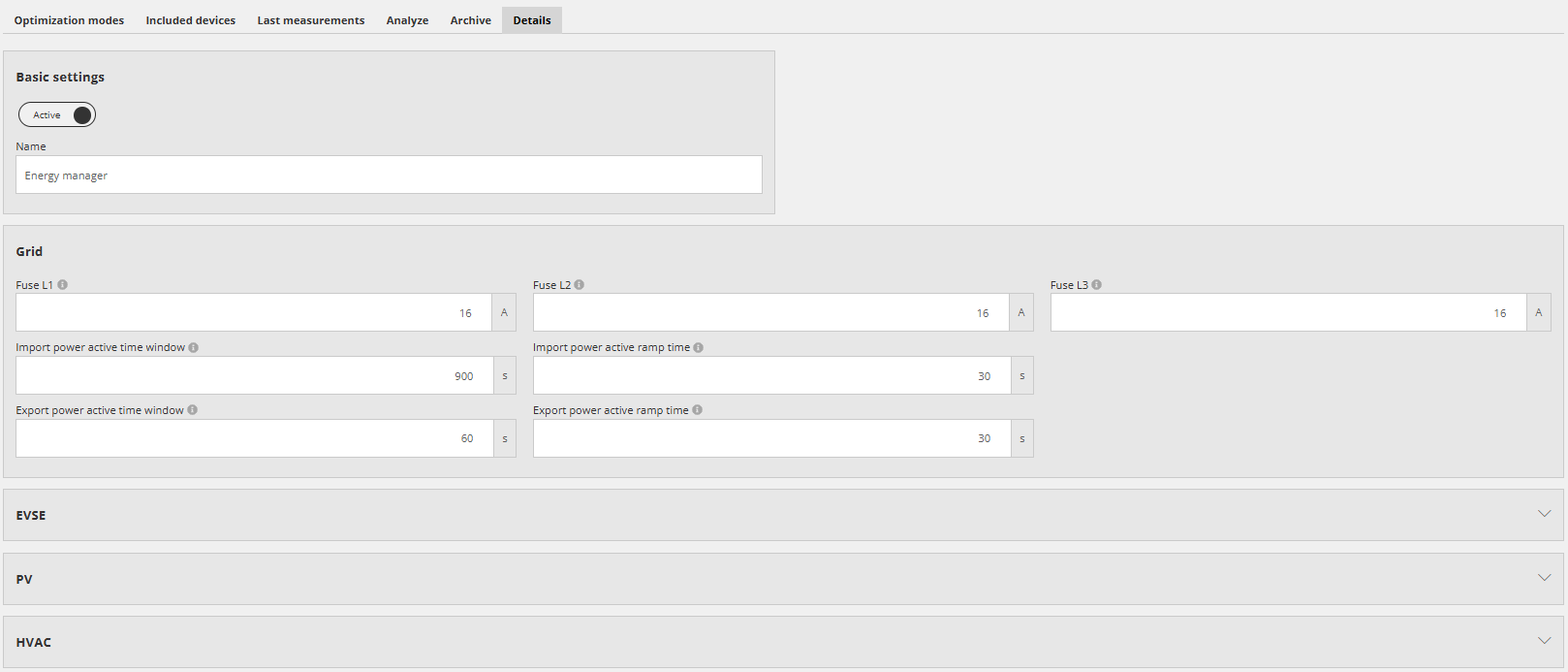

4.1. Подробности

Разделът "Подробности" включва пет различни раздела:

• Основни настройки:
  • Задаване на стратегията като Активна/Неактивна
  • Преименуване на стратегията

Забележка: знакът за информация вдясно от името на полето предоставя допълнителни пояснения.

• Настройки на мрежата:
  • Предпазители (L1, L2,3), задайте ограничението на тока за всеки главен предпазител. Стойностите на предпазителите не са строго необходими.
  • Временен интервал за активна мощност на внос
  • Временен интервал за активна мощност на износ
  • Активно време на нарастване на мощността на внос
  • Активно време на нарастване на мощността на внос
  • Забележка, предпазителите и мощността на внос/износ се получават от настройките на мрежата

• Настройки на EVSE:
  • Максимално комбинирано ограничение на мощността
  • Минимален необходим ток на фаза
  • Резервен капацитет
  • Стартиране на ротация между множество зарядни станции, в случай че ограничението на мощността не позволява всички да работят паралелно
  • Мощност извън мрежата

Спецификации за множество зарядни станции:

В случай че са свързани множество зарядни станции в една и съща конфигурация, тогава системата Reduxi трябва да координира зарядните станции така, че общото потребление да не превишава ограниченията

Логиката е следната:

• • • При стартиране на множество сесии за зареждане, не всички зарядни станции стартират едновременно, за да се предотвратят пикове в потреблението. Параметърът "стартиране на въртенето" определя интервала за превключване между станциите за зареждане
    • Ако са свързани и зареждат се няколко електрически превозни средства, мощността на всички се намалява линейно, за да се запази консумацията в рамките на ограниченията. Например, ако лимитът е 80 kW и има 10 свързани електрически превозни средства, всяко от тях получава 8 kW.
    • Ако минималният необходим ток на всички свързани превозни средства би претоварил лимита на вноса, тогава станцията за зареждане, свързана последна, чака, докато се освободи мощност. Това е принцип на "първи дошъл, първи обслужен".

• Настройки на PV:
  • Резервна мощност в случай на загуба на връзка
  • Мощност извън мрежата

• Настройки на HVAC
  • Резервна зададена точка
  • Зададена точка извън мрежата



4.2. Регулирани устройства

Вижте точка 3.1.2 .

4.3. Режими на оптимизация

В тази част на стратегията се вижда реалната добавена стойност на стратегията. Всички по-сложни функции/характеристики са настроени за всяко устройство, включено в стратегията. Следните стъпки са показани за по-нататъшно обяснение и са:

• Режим по подразбиране
• Режим на график
• Режим на отрицателна цена
• Режими на AI

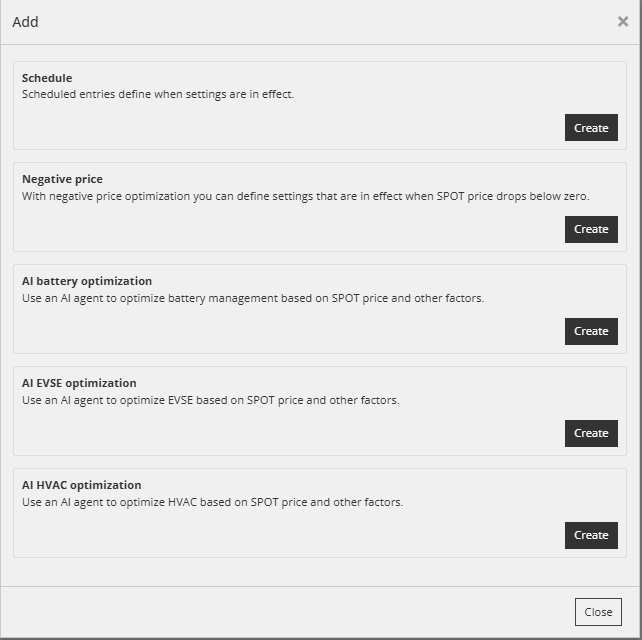

За да добавите допълнителен режим на оптимизация, първо натиснете бутона + под настройките на режима по подразбиране, след това изберете допълнителния режим на оптимизация . Двете изображения по-долу показват как да добавите режим на оптимизация.

Приоритетът на режимите на оптимизация е както следва

• AI режим
• Режим на отрицателна цена
• Режим на график
• Режим по подразбиране

Пример: Режимът "Отрицателна цена" гарантира, че не се изнася електроенергия, когато цената е отрицателна. В периоди, когато цената не е отрицателна, този режим не работи (няма ефект). Следователно се използва режимът "График" (ако и когато е дефиниран). Извън планираните периоди се използва "режимът по подразбиране".

4.3.1. Режим по подразбиране

Този режим е пряко свързан с ограниченията на основната електроенергийна мрежа, определени от електроразпределителя. Определени са лимити за експорт и внос, за да се контролира предлагането и търсенето на сградата. Освен лимитите, трябва да се определят и целите. Разширените опции могат да се конфигурират от дясната страна (син правоъгълник).



Лимити за експорт/внос

Когато е зададен лимитът за експорт, системата Reduxi автоматично ще ограничи енергията, подавана в мрежата. Това ще се отрази на производството на електроенергия в сградата, като например фотоволтаично производство, производство на батерии и потенциално други източници на производство, така че никога да не се превишава лимитът за експорт.

Ако е зададен лимитът за внос, системата Reduxi автоматично ще ограничи търсенето на енергия от мрежата. Това ще се отрази на потреблението на електроенергия в сградата, като например зареждане на електрически превозни средства, потребление при работа на HVAC и други уреди, така че лимитът на вноса никога да не се превишава.



Цели

Има няколко възможни цели за реализиране на различни начини на управление на търсенето/предлагането на сграда:

• Максимизиране на производството е режим, при който системата Reduxi принуждава електрическото производство (т.е. производство на PV, производство на батерии) до максимум, но никога не надвишава лимита за мощност на експорта. Ако няма лимит, производството ще работи с максимална мощност. Този случай се използва, когато потребителят иска да достигне лимита на мощността на експорта, използвайки всички ресурси за производство. В случай че PV производството не може да достигне лимита на експорта, мощността на батерията (ако е внедрена) ще се използва за осигуряване на излишна мощност. По същия начин, ако лимитът е достигнат и има излишна мощност от PV, батерията ще се зарежда.

• Самопотребление е режим, при който системата Reduxi се опитва да достигне нула нетна мощност на експорт/внос, ако е възможно. Тук целта е PV производството да покрива всички потребности на потреблението, ако системата е оборудвана с батерия, излишната мощност от PV ще зарежда батерията и мощността ще се консумира по-късно, когато няма PV производство, за да се достигне нулева сумарна мощност на основния захранващ кабел. В случай че все още има излишна мощност от PV, тя ще се изнася в мрежата до лимита на експорта.

• Максимизиране на потреблението е режим, при който системата Reduxi се опитва да консумира възможно най-много енергия от мрежата и работи при граничния лимит на вноса. Ако няма лимит на вноса, системата работи при максималната мощност на всички електрически консуматори. Този случай се използва най-вече, когато пазарните цени са ниски или дори отрицателни, тогава например системата EVSE работи с пълна мощност, батерията се зарежда при максималния си потенциал на мощност или се включва допълнителен консуматор.

• Ограничаване на пиковите натоварвания е режим, при който системата Reduxi намалява потреблението на енергия от мрежата ("изрязване на пика"), така че лимитът на мощността на вноса никога да не се надвишава. В този случай (най-често използван в промишлеността) мощността на консуматора се намалява или в много случаи се изключва, така че да не се генерират пикови на потреблението, което също означава, че собственикът на сградата не плаща санкции за превишаване на мощността.

Всеки режим може или не може да контролира батерията, HVAC, PV, станцията за зареждане. Това може да се конфигурира чрез разширените опции (бутон "Редактиране").

Всички горепосочени стратегии по подразбиране спазват лимита на внос и износ.

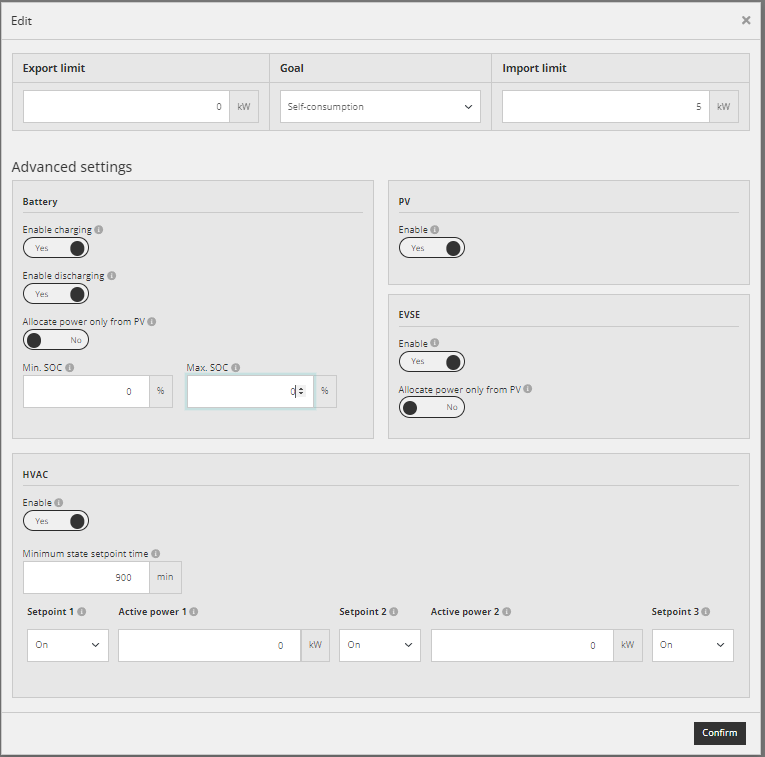

Разширени опции

Разширените опции са достъпни чрез бутона "Редактиране" в крайния десен край. Разширените опции са показани по-долу.

Допълнителни налични опции са:

• Батерия
• PV - фотоволтаична (соларна електроцентрала)
• EVSE - Оборудване за захранване на електрически превозни средства (устройство за зареждане на автомобили)
• HVAC - Отопление, вентилация и климатизация

Батерия

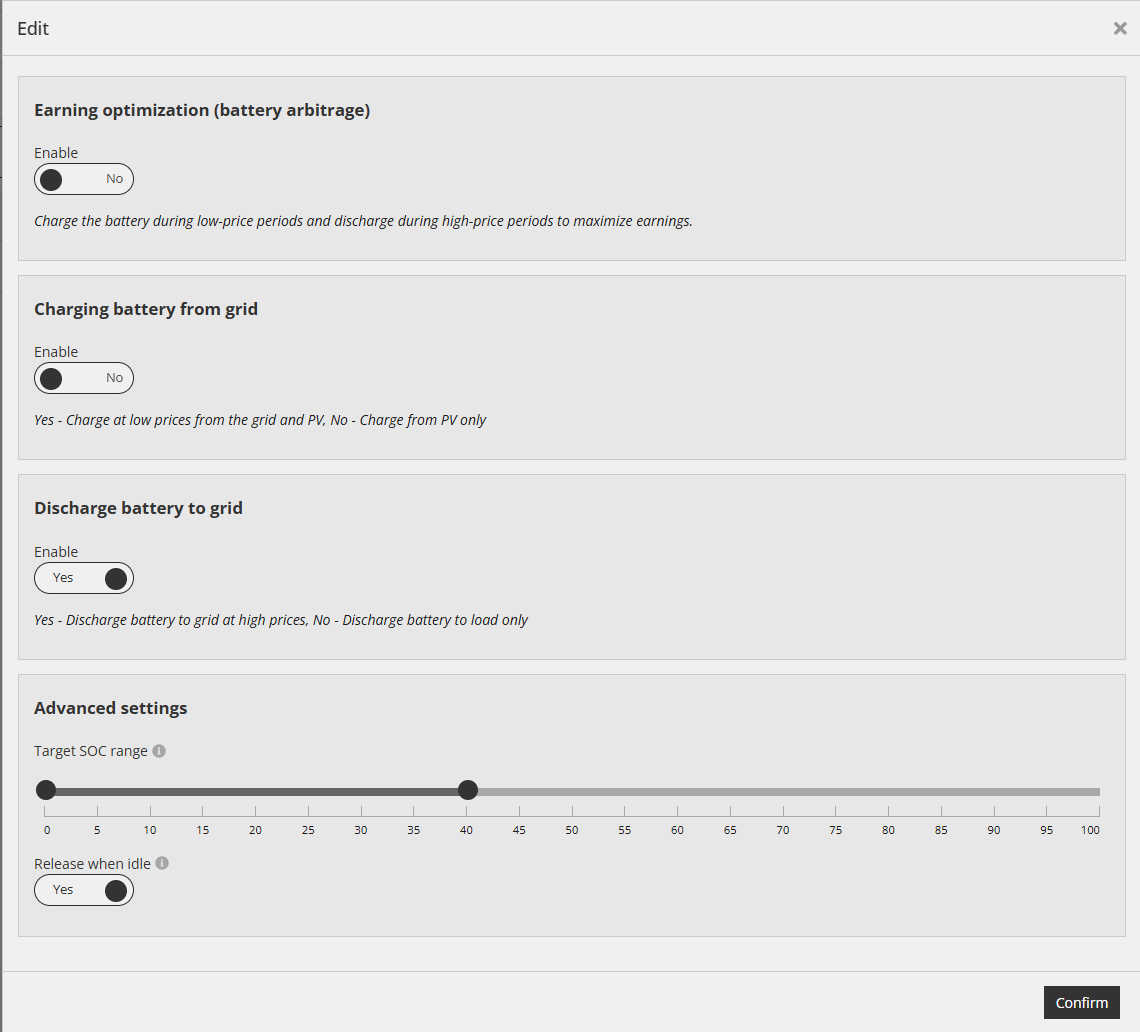

• Разрешаване на зареждане (Да/Не), ако е да, системата Reduxi ще зарежда батерията.
• Разрешаване на разреждане (Да/Не), ако е да, системата Reduxi ще разрежда батерията.
• Разпределяне на мощност само от PV. В този случай системата Reduxi ще зарежда батерията само когато има излишна мощност от PV (обикновено се използва в режим Self-Consumption ).

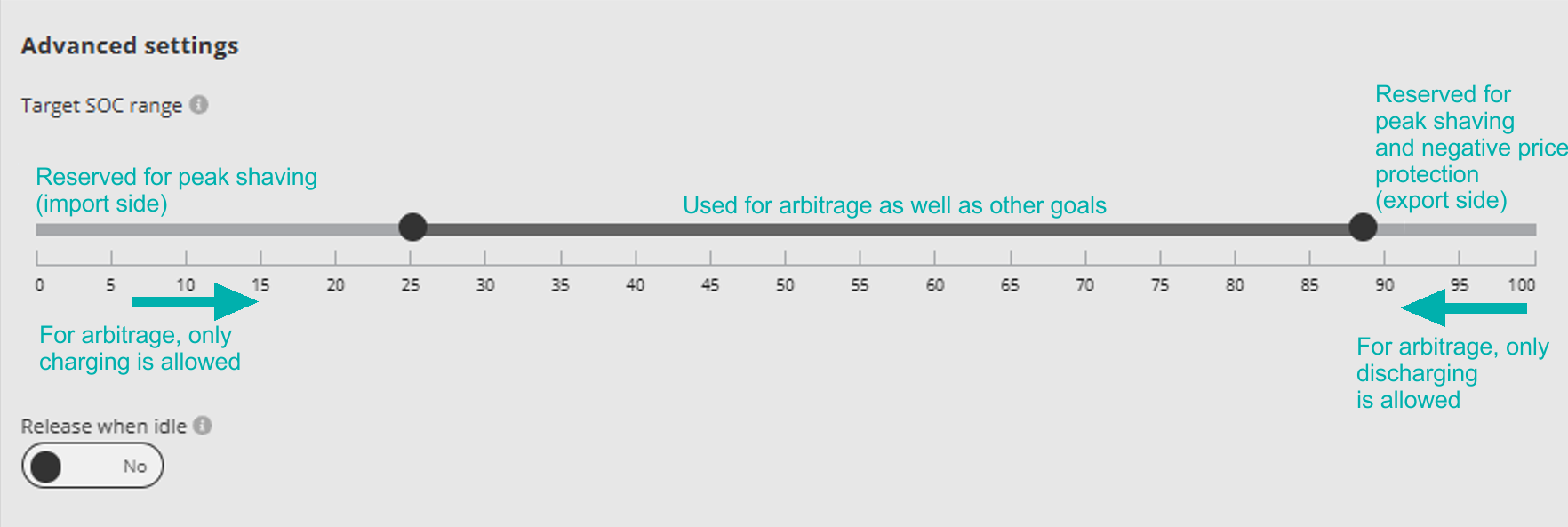

• Min/Max SOC (Състояние на зареждане) задава лимита, до който системата Reduxi ще зарежда или разрежда батерията. В много случаи SOC се получава от самата батерия (тя се показва при добавяне на устройство, но трябва да се въведе ръчно в това меню). Забележка: задайте min/max SOC според стойността, предписана от доставчика на батерията. В случай че са свързани множество батерии, трябва да се използват най-ограничаващите min/max нива.

PV

• Разрешаване (Да/Не), ако е да, системата Reduxi ще контролира PV

EVSE

• Разрешаване (Да/Не), ако е да, системата Reduxi ще контролира EVSE.
• Разпределете мощност само от PV системи. В този случай системата Reduxi ще зарежда електрическото превозно средство само когато има излишна мощност от PV системи.

Отопление, вентилация и климатизация

• Разрешаване (Да/Не), ако е да, системата Reduxi ще контролира HVAC
• Минимално време на зададена точка, това поле задава периода, който трябва да измине, преди да се зададе нова зададена точка. Тази функционалност ефективно предотвратява честото превключване, като по този начин предотвратява повреда на HVAC.

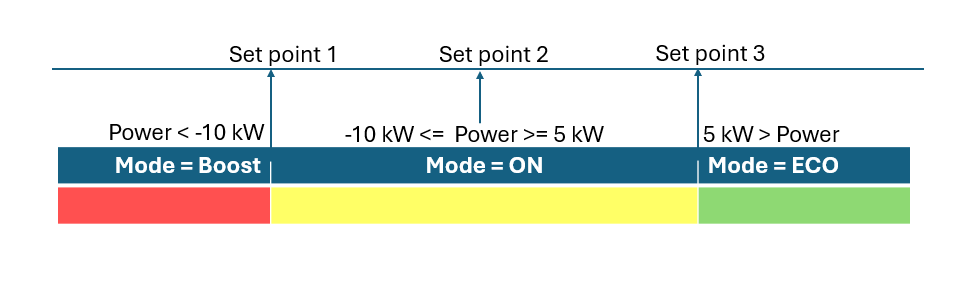

• Зададените точки 1,2,3 се задават въз основа на активната мощност в мрежата. То е разделено на 3 части. По-долу е даден пример, обясняващ и трите ситуации (зададени точки).
  • В първата част, при зададената точка на Активна мощност 1, HVAC ще премине в режим Boost, което означава, че ще работи при пълна потенциална мощност. Режимът Boost ще се активира, когато се достигне -10 kW в мрежата, т.е. Производството на PV е много по-високо от потреблението на сградата.
  • Втората част, между зададените точки на Активна мощност 1 и 2, HVAC ще работи в режим ON, който е режим на нормална работа. Режимът ON ще се активира, когато мощността в мрежата е по-голяма от -10 kW и по-малка от 5 kW.
  • Третата част, при зададената точка на Активна мощност 2, HVAC ще работи в режим ECO. Това означава, че е в режим на готовност или е напълно изключен. Режимът ECO ще работи, когато основното захранване е по-голямо от 5 kW.

Забележка: Топлинните помпи, готови за SG, могат да се държат по различен начин в зависимост от собствената си конфигурация на режими eco(off)/on/boost. Най-вече режимът eco (off) е ограничен във времето. Така че, дори ако топлинната помпа е в режим eco (off) за по-дълго време, тя ще се превключи автоматично на нормален режим.

4.3.2. Режим на планиране

За да активирате режим „График“, първо натиснете бутона + под всички настройки на режим „По подразбиране“, след което изберете режим „График“.   Двете изображения по-долу показват как да влезете в режим „График“.

Следващите настройки са следните:

• Име на стратегията
• Ден от седмицата, изберете дни за работа в планирания режим
• Месец, изберете месеци за работа в планирания режим
• Важи от/до, изберете период в дни за работа
• Начало/Край, изберете час и минути за работа в режим на планиране

Всички други настройки в менюто "Разширени настройки" са същите, както е описано по-рано в секцията "Режим по подразбиране".

Настройките в режим "Планиране" ще бъдат активни само в определените в графика часови интервали. Извън тези часови интервали ще се използва режимът по подразбиране.

4.3.3. Режим на отрицателна цена

За да активирате режима на отрицателна цена, първо натиснете бутона + под всички настройки на стандартния режим, след това изберете режим на отрицателна цена. Двете изображения по-долу показват как да влезете в режим на отрицателна цена.

Режимът на отрицателна цена работи в два различни сценария на оптимизация, които зависят от цената и таксата за продажба/купуване. Таксата трябва да бъде дефинирана и в двете посоки, както е показано на изображението по-долу:

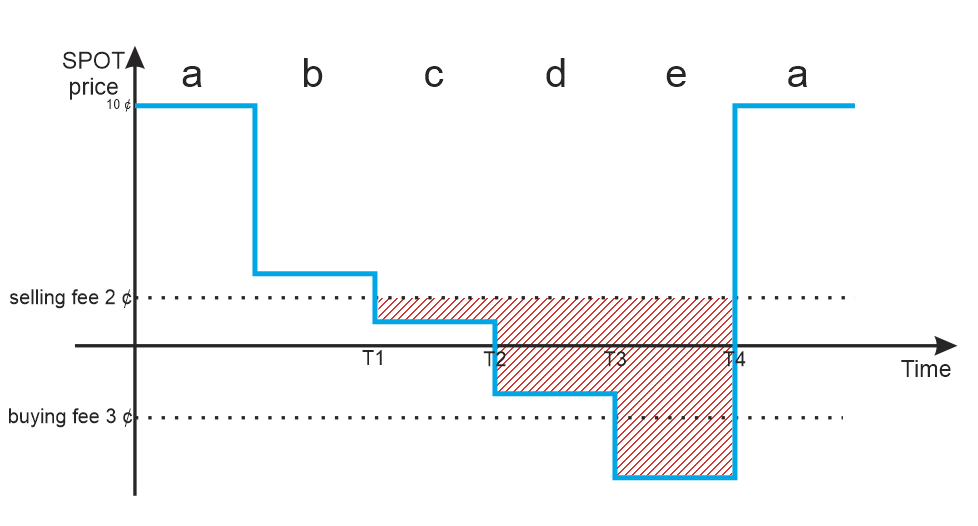

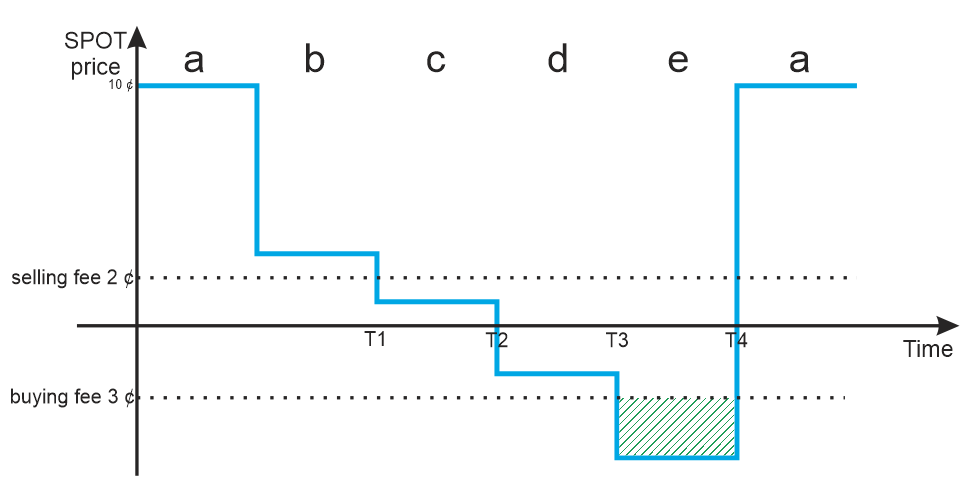

Нека представим няколко примера как да се изчисли и активира режимът на отрицателна цена:

Например:

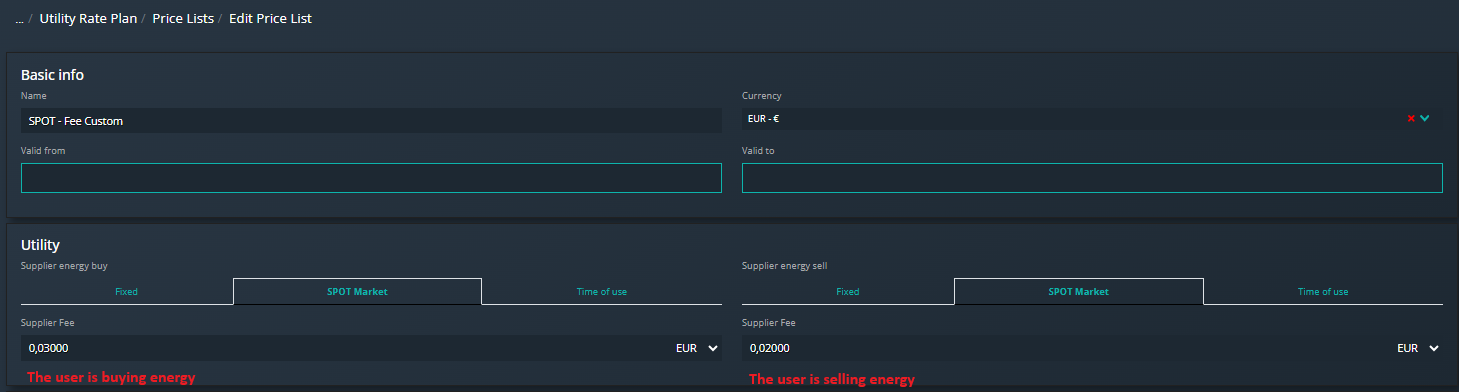

Такса = когато потребителят купува енергия: 3 цента/kWh; или когато потребителят продава енергия: 2 цента/kWh (1 цент = 0,01 €)

• а. Цена на енергията 10 цента/kWh

Реална цена при закупуване на енергия: = Цена + такса = 10 цента/kWh + 3 цента/kWh = 13 €/kWh

Реална цена (доход) при продажба на енергия: = Цена - такса = 10 цента/kWh - 2 цента/kWh = 8 цента/kWh (продажбата на енергия води до печалба, намалена с такса)

б. Цена на енергията 3 цента/kWh

Реална цена при закупуване на енергия: = Цена + такса = 3 цента/kWh + 3 цента/kWh = 6 цента/kWh

Реална цена (доход) при продажба на енергия: = Цена - такса = 3 цента/kWh - 2 €/kWh = 1 цент/kWh (продажбата на енергия все още води до печалба)

в. Цена на енергията 1 цент/kWh

Реална цена при закупуване на енергия: = Цена + такса = 1 цент/kWh + 3 цента/kWh = 4 €/kWh

Реална цена (загуба) при продажба на енергия: = Цена - такса = 1 цент/kWh - 2 цента/kWh = -1 цент/kWh (продажбата на енергия е загуба, въпреки че цената на енергията е положителна, но таксата е по-висока от цената)

г. Цена на енергията -2 цента/kWh (отрицателна цена на енергията)

Реална цена при закупуване на енергия: = Цена + такса = -2 цента/kWh + 3 цента/kWh = 1 цент/kWh (закупуването на енергия е разход, въпреки че цената на енергията е отрицателна. Все още трябва да платим такса)

Реална цена (загуба) при продажба на енергия: = Цена - такса = -2 цента/kWh - 2 цента/kWh = -4 цента/kWh (загубата от продажбата се увеличава, когато цената стане по-отрицателна)

д. Цена на енергията -5 цента/kWh (отрицателна цена на енергията)

Реална цена (доход) при закупуване на енергия: = Цена + такса = -5 цента/kWh + 3 цента/kWh = -2 €/kWh (закупуването на енергия е изгодно, въпреки че трябва да платим такса)

Реална цена (загуба) при продажба на енергия: = Цена - такса = -5 цента/kWh - 2 цента/kWh = -7 цента/kWh



Оптимизация на продажна цена

Оптимизацията на продажната цена се използва, когато цената е все още положителна, но вече е под таксата за продажба. В тази ситуация потребителят е стимулиран към самоизползване, тъй като в противен случай ще възникнат разходи. Освен това предлагаме в този случай лимитът на експорта да бъде зададен на 0 kW, като по този начин се избягват разходите в случай на излишъци.

Оптимизацията по продажна цена е активна в диапазоните в, г, д.

Оптимизация на цена на закупуване

Оптимизацията на цената на закупуване се използва, когато цената е отрицателна и също по-ниска от комисионата за закупуване. В тази ситуация потребителят е насърчаван да максимизира потреблението, тъй като реалната цена е по-ниска от нула. Както по-горе, предлагаме в този случай лимитът на експорта да бъде зададен на 0 kW.

Оптимизацията по продажна цена е активна в диапазона д.

Всички други функционалности в менюто на режима на отрицателната цена са същите, както е описано в разширените опции.

За да работи стратегията за отрицателна цена, контролерът Reduxi трябва да получава информация за текущите цени. Цените могат да бъдат фиксирани, зададени по времеви блокове или динамични (борса, предварително за деня). Информация за настройване на ценовите листи е налична на Ценови листи Reduxi и се конфигурира в облачното приложение https://app.reduxi.eu/.

За други настройки на контролера Reduxi, моля, вижте връзката: Контролер Reduxi.

За други настройки на облачното приложение, вижте Облачно Reduxi.

4.3.4. Режими на изкуствен интелект

Всички режими на изкуствен интелект се базират на цените на енергията, които могат да бъдат фиксирани, в зависимост от времето на употреба или динамични (пазарни, за предстоящия ден). Цените трябва да бъдат конфигурирани в облачното приложение https://app.reduxi.eu/ чрез стъпките, описани в Ценови листи на Reduxi

4.3.4.1 Оптимизация на батерията с изкуствен интелект

Основната цел на AI оптимизацията на батерията е арбитраж на енергията от батерията. AI оптимизацията взема предвид плана за ценообразуване (напр. цени ден напред). Когато цените са ниски, батерията се зарежда от мрежата. Когато цените са високи, батерията изнася енергията в мрежата. Тази стратегия има за цел да се възползва от флуктуациите в цените на електроенергията във времето.

Този режим работи в цикъл от 36 часа. Веднага щом станат известни цените за следващия ден, алгоритъмът ги взема незабавно предвид и оптимизира използването на батерията. Той търси най-добрите времеви слотове за зареждане/разреждане, като разбира се взема предвид ограниченията за внос и износ, ограниченията на батерията и т.н. На практика има два такива цикъла на ден, но те могат да бъдат и повече или по-малко, в зависимост от дневните цени.

AI оптимизацията на батерията се състои от три различни модула и един сегмент „Разширени настройки“. Един индивидуален модул може да бъде активиран в даден момент; в противен случай различните модули могат да влязат в конфликт и системата може да не функционира според очакванията. В сегмента „Разширени настройки“ плъзгачът „Обхват на целевото SOC“ се прилага само за оптимизация на печалбата (арбитраж на батерията), другите два модула винаги използват целия възможен капацитет. Превключвателят "Освобождаване при неактивност" се отнася за всички сегменти. Неговата функция е да позволи на локалната система (напр. локалния инвертор) да изпълнява свои собствени команди независимо от контролера Reduxi, работейки в режим на самоизползване, пиково натоварване и др..

Обяснение на "Целеви SOC диапазон" :

Целеви SOC диапазон определя диапазона, който се използва за арбитраж на батерията. Областта извън целевия SOC диапазон може да се използва само от други режими (напр. пиково натоварване).

Обяснение на "Освобождаване при неактивност": Позволява батерията да бъде използвана от други режими (напр. пиково натоварване, контрол на отрицателна цена, самоизползване), когато не се управлява от AI режимите на батерията. Задайте това на Не, ако батерията е предназначена само за арбитраж; задайте на Да, ако се използва и за други режими.

Пример за "Освобождаване при неактивност = Да":

Ако планираната мощност за зареждане/разреждане на батерията е изчислена като 0, системата ще се върне към своя режим по подразбиране (напр. пиково натоварване, контрол на отрицателна цена, самоизползване).

Ако планираната мощност за зареждане/разреждане на батерията е изчислена като всяка стойност, различна от 0, системата ще работи в рамките на изчислената мощност, обикновено при минималната или максималната номинална мощност на инвертора.

Пример за "Освобождаване при неактивност = Не":

Системата ще работи в рамките на изчислената мощност, обикновено при минималната или максималната номинална мощност на инвертора, и няма да позволи на системата да се върне към свой собствен режим (напр. пиково натоварване, контрол на отрицателна цена, самоизползване).



Подменю за AI оптимизация на батерията (всички модули и сегмент за разширени настройки), изображение:

Модул за оптимизация на приходите (арбитраж на батерията):

Чрез превключване на състоянията на бутона, активирането/деактивирането на арбитража на батерията се включва/изключва.

• Оптимизация на приходите (арбитраж на батерията) (стойност по подразбиране на превключвателя: ДА)
• Оптимизация на зареждането/Оптимизация на разреждането (стойности по подразбиране на превключвателите: ДА), превключвателите са заключени (само видими) и двата са активирани.

Мин. дефиниция на печалба на цикъл:

Мин. печалба на цикъл може да се изчисли по формулата = Мин. печалба на цикъл = пълна инвестиция за монтаж на батерията/оценка на броя цикли на батерията (информация, предоставена от производителя) = 10000 €/брой цикли (5000) = 20 €/цикъл.

Ако стойността на Мин. печалба на цикъл е зададена на 0, тогава това изчисление се игнорира и арбитражът ще бъде изпълнен независимо от цената на борсата.

Цикълът на зареждане/разреждане се изпълнява само ако очакваните печалби надвишават Мин. печалба на цикъл. Цикълът в този случай съответства на минималния и максималния допустим SOC (както е дефинирано от батерията или посочено в целевия SOC диапазон под сегмента „Разширени настройки“).

Модул за зареждане на батерията от мрежата:

Този модул е предназначен за обекти, където фотоволтаичното (PV) производство не покрива местното търсене на енергия или където мрежовата енергия е единственият източник. В тези случаи е оптимално да се внася енергия през периоди с ниски цени за последваща консумация, като по този начин се постигат намаления на разходите за енергия.

Настройки на модула:

Оптимизация на приходите (арбитраж на батерията) = Невярно

Зареждане на батерията от мрежата = Вярно

Разреждане на батерията от мрежата = Невярно

Освобождаване при неактивност = Вярно. Забележка, това е важно!



Модул за разреждане на батерията от мрежата:

Този модул е предназначен за обекти, където фотоволтаичното (PV) производство надвишава местното търсене на енергия. Системата максимизира печалбата чрез износ на излишната енергия към мрежата, обикновено въз основа на цените на SPOT пазара. Вторична полза е, че чрез разреждане на батерията към мрежата се създава капацитет за съхранение на излишната PV генерация. Това е особено предимство за инсталации, където номиналната мощност на PV системата надвишава максималната разрешена към мрежата мощност за износ.

Настройки на модула:

Оптимизация на приходите (арбитраж на батерията) = Невярно

Зареждане на батерията от мрежата = Невярно

Разреждане на батерията от мрежата = Вярно

Освобождаване при неактивност = Вярно. Забележка, това е важно!

4.3.4.2 Оптимизация на AI EVSE

Подобно на горното, и тази оптимизация с изкуствен интелект отчита ценовия план (напр. цените за предстоящия ден). Тук, когато цените са ниски, колата се зарежда от мрежата. Скоростта на зареждане зависи от цената. Колкото по-ниска е цената, толкова по-висок е зарядният ток.

Този режим използва 24-часов цикъл. Той търси до 24 часа в бъдещето и намира най-добрия времеви интервал за зареждане, разбира се, като отчита ограниченията за внос.

Този режим търси до 6:00 ч. на следващия ден и намира най-добрия времеви интервал за зареждане, като разбира се отчита границите на вноса.

Забележка: състоянието на зареждане на батерията на колата не е достъпно, следователно не се използва в режима на зареждане.

4.3.4.3 Оптимизация на AI HVAC

И тази оптимизация с изкуствен интелект отчита ценовия план (напр. цените за предстоящия ден). Тук, когато цените са ниски, HVAC работи в режим на повишаване, когато цените са средни, HVAC работи в нормален режим, а когато цените са високи, HVAC работи в еко (изключен) режим.

Този режим използва 24-часов цикъл. Той търси до 24 часа в бъдещето и намира най-добрия времеви интервал за активиране на HVAC, разбира се, като отчита ограниченията за внос.

4.4 Управление при изключване от мрежата

Reduxi подпомага управлението на захранването при изключване от мрежата чрез контролиране на свързаните устройства и намаляване на разреждането на батерията от некритични консуматори.

Правилната електрическа инсталация е от съществено значение. Системата трябва да бъде правилно проектирана и инсталирана от квалифициран инсталатор, включително подходящо окабеляване и устройства за автоматично превключване. Това гарантира, че по време на прехода към режим извън мрежата няма да се подава обратно захранване към обществената мрежа от източници на генериране от трети страни, особено AC-свързани устройства като PV инвертори.

Важно е режимът извън мрежата да бъде активиран и управляван от самия инвертор на батерията или от допълнителни устройства за автоматично превключване, които осигуряват бързо и надеждно изключване от мрежата.

В случай на прекъсване на захранването, съвместим инвертор на батерията (хибриден инвертор) реагира в рамките на милисекунди. Той открива повредата в мрежата, изключва се от мрежата и незабавно започва да захранва сградата. Наличието на тази функционалност зависи от инвертора и дизайна на системата, така че това трябва да бъде потвърдено с инсталатора.

В ситуация на изключване от мрежата, Reduxi получава статуса извън мрежата от инвертора и започва да управлява други свързани устройства, за да предотврати преждевременно разреждане на батерията. Това включва управление на товари като EV зарядни устройства, ОВК и също PV.

Например, по време на прекъсване на захранването, зареждането на EV автоматично се изключва, за да се запази капацитетът на батерията. Тези поведения трябва да бъдат правилно конфигурирани предварително въз основа на приоритетите на системата и изискванията на потребителя.

5. Тестване и анализ на стратегиите

За да се тества и потвърди, че стратегията работи според очакванията, може да се прегледат данните от измерванията (токове, мощност от измервателния уред и т.н.) и зададените точки на стратегията (мощност на PV, зададени точки на готовност на HVAC SG и т.н.).

Анализът на стратегията е достъпен чрез кликване върху Начало/Стратегии. В раздела "Последно измерване" и "Анализ" можете да видите текущото състояние и историческите данни за ефективността на стратегията.

5.1 Ръчен режим

За тестване може да се превключи определено устройство от автоматичен режим (където устройството се управлява чрез стратегия) в ръчен режим. Вижте "Ръчно управление на устройството" в статията Конфигуратор на Reduxi

Ръчният режим ни позволява да проверим дали дадено устройство (топлообменник, батерия, PV) работи според очакванията. Спазва ли зададената точка, какво е времето за реакция...

5.2. Преглед на стратегията

Можете да получите достъп до прегледа на стратегията на първата страница на Конфигуратора на Reduxi (ляво меню).

В страничното меню кликнете:

• Стратегии.
• Стратегията, за която искате подробен поглед върху измерванията.

За всяка стратегия можете да видите:

• Последно измерване.
• Анализ.
• Архив.

5.2.1. Последни измервания

Разделът "Последни измервания" е предназначен за преглед на последните записани измервания за избраната стратегия.

Можете да зададете интервала на време за актуализиране на данните (вдясно).

Можете да промените някои параметри тук. Други параметри и разширени настройки могат да се редактират в модула Настройки/Стратегии.

Забележка: В случай че Reduxi е изключен поради прекъсване на електрозахранването или други проблеми, контролерът няма да записва измервания през това време.

5.2.2. Анализ

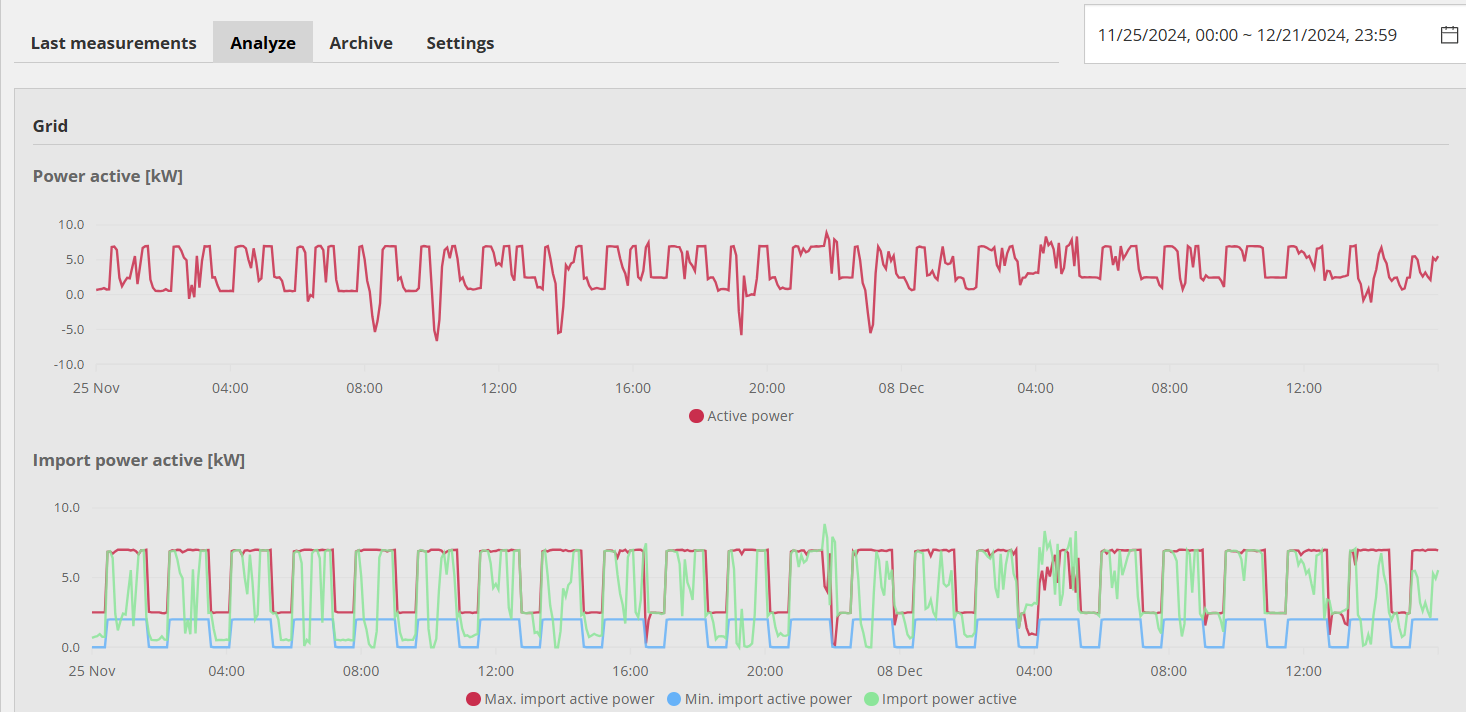

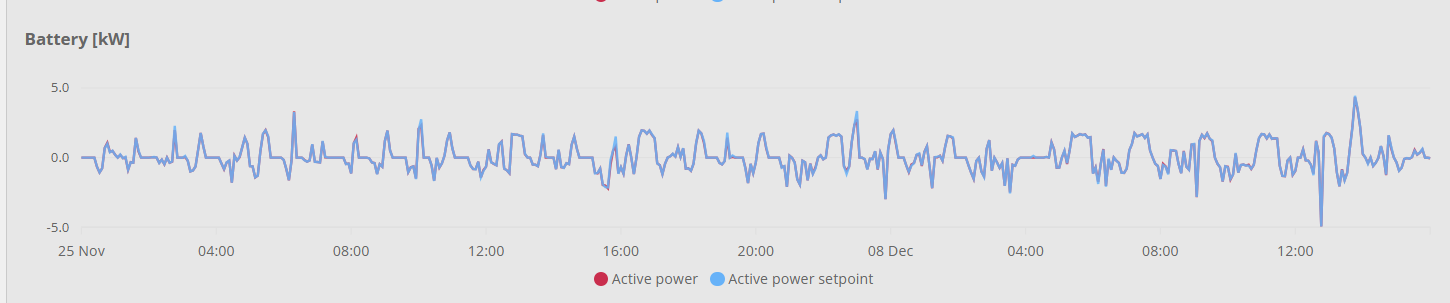

В раздела "Анализ" можете да видите данните от миналото за избраната стратегия. Данните се показват графично. В горния ляв ъгъл можете да изберете периода, за който искате да се показват данните.

5.2.3. Архив

В раздела "Архив" се съхраняват всички данни и измервания от момента на създаване на стратегията за избраната стратегия. Архивът ви позволява да показвате данни в таблици и да експортирате данни в CSV формат.

Забележка: В раздела "Архив" данните са достъпни, докато не изтриете избраното устройство от Reduxi Configurator

Ограничаване на отговорността

Всички стратегии спазват лимита за експорт и импорт. Въпреки това, понякога регулираните устройства не реагират на зададените точки или времето им за реакция е бавно. Например, времето за реакция на топлообменник е между 15 и 30 минути. Следователно може да се случи вносът и износът на енергия да надвишат лимита. За да се преодолее това възможно най-много, Reduxi внедри защитни зони, така че регулира устройствата, преди да достигнат лимитите. Защитните зони зависят от типа на устройството.
