Свързване на конвертор P1 WiFi / Ultra към електромери на мрежата и към контролера Reduxi
Конверторът Reduxi P1 Wi‑Fi / Ultra получава съобщения от различни електромери, като Iskraemeco AM550, Sagemcom T211 и други P1 електромери.
Текстово описание на това изображение

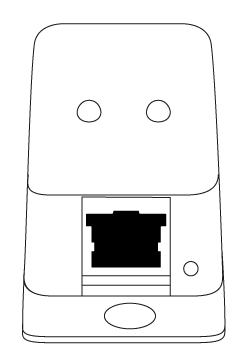

Линейна рисунка на малко бяло устройство с черен контур на бял фон, гледано отпред под ъгъл. Горната част е закръглен блок с два кръгли отвора. Под него предната страна има вдлъбнато черно гнездо тип RJ (модулен жак) и малък кръгъл отвор отдясно. Най-отдолу има овален отвор. Няма текст или надписи.
1 За конвертора и поддържаните електромери
Конверторът Reduxi P1 Wi‑Fi / Ultra получава съобщения от различни електромери, като Iskraemeco AM550, Sagemcom T211 и други P1 електромери.
Текстово описание на това изображение
Снимка на горната част на бял интелигентен електромер Iskraemeco AM550, гледан отпред и леко отгоре. Отпечатано върху корпуса: лого 'ISKRA', 'AM550', 'Made in EU 2020', '1 000 imp/kWh' и '1 000 imp/kvarh', и '2G/4G' отляво. Етикет с легенда за кодовете на LCD дисплея на словенски (напр. 'Pomen stevilcnih oznak na LCD zaslonu' [Значение на цифровите кодове на LCD дисплея], 0.9.1 Cas [час], 0.9.2 Datum [дата], 1.8.T Delovna energija A+ [активна енергия A+], 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 и 2.6.0 максимална мощност, T = tarifa [тарифа]). Горе вдясно на корпуса черен кръг отбелязва малък сив клипс или фиксатор на капак със символ върху него. Винт и пломба с надпис '2020' са вдясно. Прозорецът на дисплея е долу, частично видим.
Текстово описание на това изображение
Снимка на светлосив електромер, преден изглед, на бял фон; съществуващият надпис го назовава Sagemcom T211. Отпечатани маркировки отгоре: слабо видими S211, ELLEVIO, знак CE с M20 0071. Кръглият дисплей показва 18.0 и 285806.581 kWh. Оранжев кръгъл бутон и сив кръгъл елемент вляво, сив кръгъл оптичен порт горе вдясно с две малки индикаторни светлини под него. Баркод и ситен печат със Sagemcom (малък текст) в средата, лого SICONIA вдясно (малък текст). В средата на долната част има винт. Черен правоъгълник отбелязва правоъгълен капак долу вляво на електромера, който е капакът на P1 порта.
2 Физическа връзка между P1 порта и конвертора
Свързвате електромера и конвертора с RJ12 кабел. Същият кабел захранва конвертора. Не е необходимо допълнително захранване. RJ12 кабелът е част от доставката на конвертора.
2.1 Iskraemeco AM550
P1 портът е в горния десен ъгъл на електромера AM550. Свържете електромера AM550 към Reduxi Converter през P1 порта с RJ12 кабела. Кабел е включен в опаковката на Reduxi Converter. Зеленият светодиод в горната част на конвертора започва да свети.
Текстово описание на това изображение
Снимка на горната част на бял интелигентен електромер Iskraemeco AM550, гледан отпред и леко отгоре. Отпечатано върху корпуса: лого 'ISKRA', 'AM550', 'Made in EU 2020', '1 000 imp/kWh' и '1 000 imp/kvarh', и '2G/4G' отляво. Етикет с легенда за кодовете на LCD дисплея на словенски (напр. 'Pomen stevilcnih oznak na LCD zaslonu' [Значение на цифровите кодове на LCD дисплея], 0.9.1 Cas [час], 0.9.2 Datum [дата], 1.8.T Delovna energija A+ [активна енергия A+], 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 и 2.6.0 максимална мощност, T = tarifa [тарифа]). Горе вдясно на корпуса черен кръг отбелязва малък сив клипс или фиксатор на капак със символ върху него. Винт и пломба с надпис '2020' са вдясно. Прозорецът на дисплея е долу, частично видим.
2.2 Връзка с Reduxi Controller
Конверторът се свързва към Reduxi Controller по три начина. Те важат за Iskraemeco AM550 и за Sagemcom T211.
Вариант 1: Безжична връзка с Reduxi Controller
За подробности вижте Reduxi Converter P1 WiFi.
Текстово описание на това изображение
Диаграма на безжичната връзка между интелигентен електромер и контролера Reduxi, на бял фон. Компоненти: черен контролер Reduxi с надпис Reduxi Conroller (правописът е както е показан) със синьо осветен мрежов порт RJ45 и зелен клеморед; сив интелигентен електромер с надпис Smart meter Iskraemeco AM550; малък черен конвертор с надпис Reduxi Converter, P1Wi-Fi с безжични вълни до него; икона на Wi-Fi рутер. Връзки (тюркоазени линии): от интелигентния електромер към конвертора, с надпис RJ-12 cable; между конвертора и рутера двойна стрелка с надпис Wireless connection; от рутера към мрежовия порт на контролера, с надпис Modbus TCP/IP connection, Wired or wireless.
Вариант 2: Кабелна връзка директно с Reduxi Controller
Този вариант важи за кабелна връзка RS485.
Текстово описание на това изображение
Диаграма на кабелната връзка между интелигентен електромер и контролера Reduxi, на бял фон. Компоненти: черен контролер Reduxi с надпис Reduxi Conroller (правописът е както е показан) със захранващо гнездо, синьо обрамчен порт RJ45, светодиоди за състояние и зелен клеморед с три клеми; малък черен конвертор с надпис Reduxi Converter, P1-RS485; сив интелигентен електромер с надпис Smart meter Iskraemeco AM550. Връзки: тюркоазена линия от интелигентния електромер към конвертора; три проводника (син, оранжев, зелен, отгоре надолу) от трите клеми на зеления клеморед на контролера към триконтактния конектор на конвертора. Проводниците нямат надписи.
Вариант 3: Физическа връзка с Reduxi Gateway и връзка чрез Modbus TCP/IP с Reduxi Controller
Този вариант важи за кабелна връзка RS485.
Текстово описание на това изображение
Диаграма на връзката от контролера Reduxi до интелигентен електромер чрез Reduxi Gateway и RS485, на бял фон. Компоненти: черен Reduxi Controller (надпис Reduxi Controller) със синьо обрамчен RJ45 порт и зелен клеморед с две клеми; Reduxi Gateway (надпис Reduxi Gateway), тъмносива кутия с шестпинов клеморед и три сини токови клещи, включени в I1, I2 и I3; икона на рутер със символ за Wi-Fi; малък черен конвертор с надпис Reduxi Converter; сив интелигентен електромер с надпис Smart meter Iskraemeco AM550. Връзки (тюркоазени линии): от RJ45 порта на контролера надолу и надясно към рутера, с надпис Modbus TCP/IP connection, Wired or wireless; от рутера нагоре към горната част на gateway, с надпис Modbus TCP/IP connection, Wired or wireless (вертикален текст); от интелигентния електромер към конвертора, без надпис; три проводника (син, оранжев, зелен) от клеморедa на gateway към триконтактния конектор на конвертора, без надписи.
2.3 Sagemcom T211
P1 портът е в долния ляв ъгъл, под пластмасовия капак на Sagemcom T211. Свържете P1 порта на електромера Sagemcom T211 към Reduxi Converter с RJ12 кабела. Кабел е включен в опаковката на Reduxi Converter. Зеленият светодиод в горната част на конвертора започва да свети.
Текстово описание на това изображение
Снимка на светлосив електромер, преден изглед, на бял фон; съществуващият надпис го назовава Sagemcom T211. Отпечатани маркировки отгоре: слабо видими S211, ELLEVIO, знак CE с M20 0071. Кръглият дисплей показва 18.0 и 285806.581 kWh. Оранжев кръгъл бутон и сив кръгъл елемент вляво, сив кръгъл оптичен порт горе вдясно с две малки индикаторни светлини под него. Баркод и ситен печат със Sagemcom (малък текст) в средата, лого SICONIA вдясно (малък текст). В средата на долната част има винт. Черен правоъгълник отбелязва правоъгълен капак долу вляво на електромера, който е капакът на P1 порта.
Връзката между Sagemcom T211 и Reduxi Controller е същата като при Iskraemeco AM550. Използвайте един от вариантите в точка 2.2: безжична връзка, кабелна връзка директно с Reduxi Controller или връзка чрез Reduxi Gateway.
3 Свързване на P1 Wi‑Fi конвертора към Reduxi Controller
За първоначалната конфигурация свържете Reduxi Converter към Reduxi Controller през Wi‑Fi (TCP/IP). За повече информация следвайте Настройка на Reduxi Converter P1 WiFi / Ultra в страницата Reduxi Configurator.
3.1 Разширени настройки
Попълнете разширените настройки и изберете параметрите, показани на изображението. Настройките може да варират според нуждите на обекта. Когато приключите, щракнете върху Done долу вдясно на екрана.
Текстово описание на това изображение
Екранна снимка на стъпката Advanced settings (стъпка 3) на съветника за устройства в Reduxi Configurator, за P1 електромер. Индикатор на стъпките: 1 Basic settings, 2 Communication channel, 3 Advanced settings (текуща). Заглавие: Advanced settings. Всички превключватели са No (изключени), със следните сиви подсказки: Do you want to set data saving interval?: Default: 1 min; Do you want to set reading delay?: Default: 1000 ms; Do you want to set writing delay?: Default: 1000 ms; Do you want to set power generation limits and capabilities?: без подсказка; Do you want to set power consumption limits and capabilities?: без подсказка; Do you want to limit communication with the device to read-only?: Default: No; Do you want to invert direction for energy import and export?: Default: No; Do you want to exclude device from summary?: Default: No. Три падащи списъка: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Бутони: Back (с контур, вляво), Done (тъмен, вдясно).
3.2 Last measurement
След като комуникацията бъде установена, проверете стойностите на устройството като допълнителен тест. На началния екран щракнете върху избора на устройство и изберете новия електромер в дървовидната структура.
Текстово описание на това изображение
Екранна снимка на страницата на устройството Device / Iskraemeco AM550 в Reduxi Configurator, раздел Last measurements. Зелена икона на връзка горе вдясно. Банер: New patch available. Click here to apply. (със затварящо x). Раздели: Last measurements (избран), Analyze, Archive. Падащ списък Without refreshing с бутон за опресняване. Карта Current: Current L3: -9.23 A; Current L1: -9.47 A; Current L2: -9.50 A; всички 29. 05. 2024 15:53:10. Карта Voltage: Voltage L3: 236.40 V; Voltage L2: 228.80 V; Voltage L1: 236.80 V; всички 29. 05. 2024 15:53:10. Карта Power, всички 29. 05. 2024 15:53:14: Export active power: 6.6 kW; Export active power - 15 minute average: 4.9 kW; Import active power: 0.0 kW; Import active power - 1 minute average: 0.0 kW; Active power: -6.6 kW; Import active power - 15 minute average: 0.0 kW; Export active power - 1 minute average: 7.0 kW. Карта Other: Communication error: OFF, 29. 05. 2024 15:53:10.
4 Наблюдение на електромера и свързване на други мрежови електромери
След като добавите устройството в Configurator, можете да го наблюдавате и управлявате в облачното приложение Reduxi.
Ръководствата за свързване на други мрежови електромери са тук. Можете да използвате и функцията за търсене по-горе и да въведете името или модела на устройството.
✓ Обобщение
Преглед (точка 1): Конверторът получава съобщения от P1 електромери като Iskraemeco AM550 и Sagemcom T211.
Физическа връзка (точка 2): Свържете P1 порта на електромера към конвертора с RJ12 кабела. След това изберете как конверторът достига Reduxi Controller: безжично, директно през RS485 или чрез Reduxi Gateway.
Свързване към Reduxi (точка 3): Попълнете разширените настройки, щракнете върху Done и проверете последното измерване.
Следващи стъпки (точка 4): Наблюдавайте електромера в облачното приложение Reduxi или свържете други мрежови електромери.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Данните не се преобразуват в измервания | Някои електромери използват криптирана връзка. Без криптиращи ключове виждате, че се получават данни, но не се създава измерване. Добавете ключовете по-късно чрез отдалечена връзка към Reduxi Controller или поискайте от електроразпределителното дружество да използва некриптирана връзка (препоръчително). |
| Зеленият светодиод не свети | Конверторът се захранва през RJ12 кабела от P1 порта. Проверете кабелната връзка при електромера и при конвертора. |
| Конверторът не се свързва към Reduxi Controller | Следвайте стъпките в ръководството Настройка на Reduxi Converter P1 WiFi / Ultra в страницата Reduxi Configurator, включително раздела му за отстраняване на проблеми. |
→ Доклади за съвместимост
Технически подробности по модел електромер: как Reduxi controller чете електромера, какви данни предоставя, какво да се конфигурира и известните ограничения.
