Конверторът Reduxi P1-WiFi се използва за получаване на съобщения от различни електромери, като Iskraemeco AM550, Sagemcom T211 и други електромери P1.
Изображение: P1 порт Iskraemeco AM550 Снимка: Капак за порт P1 Sagemcom T211
1. Физическа връзка между порт P1 и Reduxi Converter
Психическата връзка се осъществява с кабел RJ-12, който се използва и за захранване на преобразувателя P1-WiFi. Не е необходимо допълнително захранване. Кабелът RJ-12 е част от доставката на конвертора P1-WiFi.
1.1 Физическа връзка за Iskraemeco AM550:
Портът P1 се намира в горния десен ъгъл на електромера AM550. Свържете измервателния уред Iskraemeco AM550 с кабел RJ12 към конвертора Reduxi през порт P1. В пакета с конвертора Reduxi е включен кабел. Зеленият светодиод отгоре трябва да започне да свети.
Обърнете внимание, че на практика електрическите разпределители (DSO) позволяват некриптирана комуникация. Въпреки това някои измервателни уреди все още използват криптирана връзка. Без ключове за криптиране можете да тествате дали връзката от Iskraemeco AM550 към контролера Reduxi работи. Ще получите информация за това дали комуникацията работи (дали се получават данни). Ако клавишите не са въведени, данните не могат да бъдат преобразувани в измерване, но поне можете да видите дали физическата комуникация работи. Можете да добавите ключове по-късно чрез отдалечена връзка към контролера Reduxi или (препоръчително) като помолите електроразпределителя да използва некриптирана връзка.

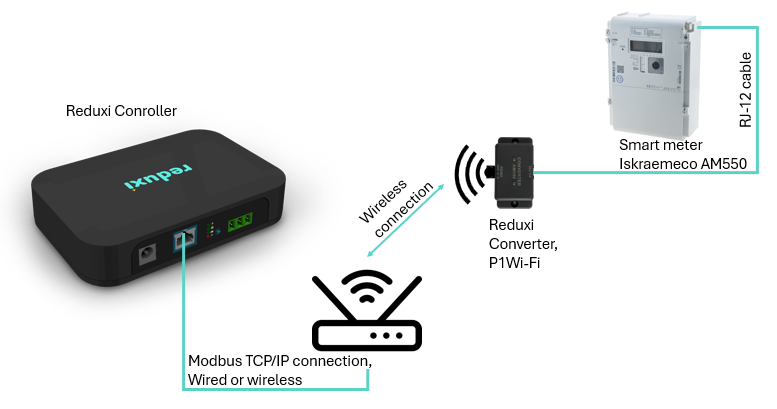

1.1.1 Безжична връзка с контролера Reduxi
За подробности вижте също Reduxi Converter P1 WiFi
1.1.2 Жична връзка директно към контролера Reduxi

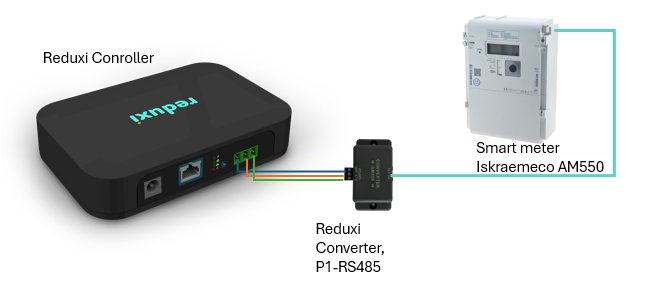

Тази опция се предлага в случай на кабелна връзка RS485

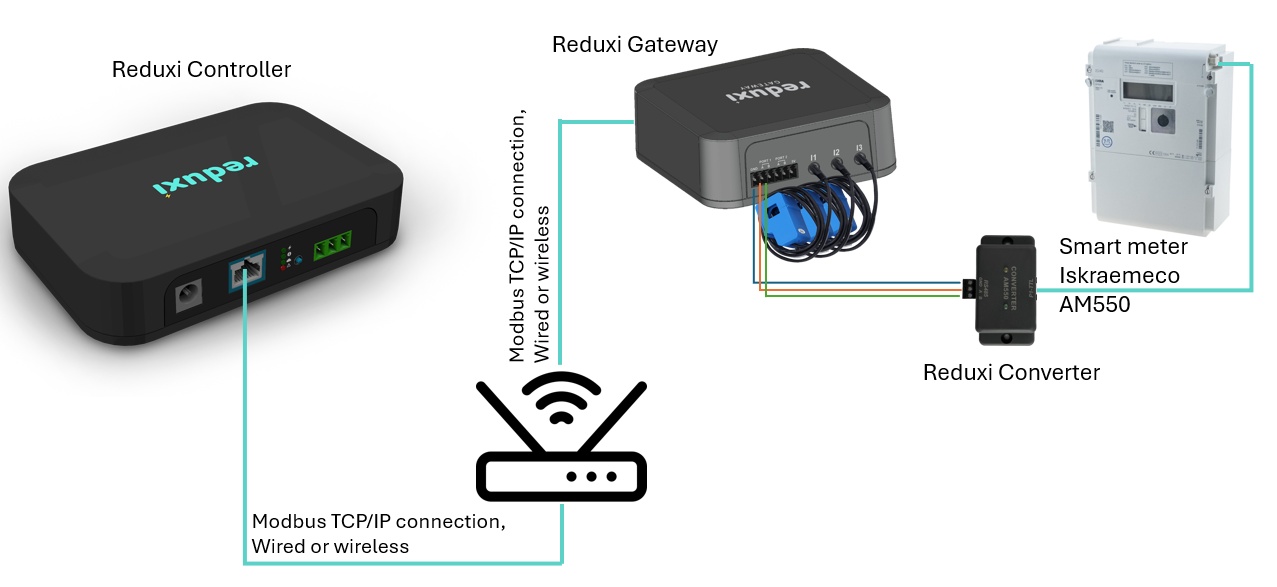

1.1.3 Физическа връзка към шлюза Reduxi и връзка чрез Modbus TCP/IP към
Контролер Reduxi
Тази опция се предлага в случай на кабелна връзка RS485
1.2 Физическа връзка за Sagemcom T211:

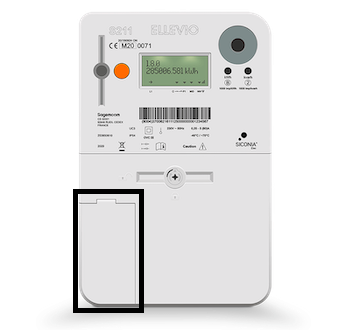

Портът P1 се намира в долния ляв ъгъл под пластмасовия капак на Sagemcom T211. Свържете порта P1 на измервателния уред Sagemcom T211 с кабел RJ12 към конвертора Reduxi. В пакета с Reduxi Converter е включен кабел. Зеленият светодиод отгоре трябва да започне да свети.
Връзката между Smartmeter Sagemcom T211 и Reduxi Controller се осъществява по същия начин, както е описано в точките за Iskraemeco:
- 1.1.1 Безжична връзка с контролера Reduxi
- 1.1.2 Жична връзка директно към контролера Reduxi
- 1.1.3 Физическа връзка към шлюза Reduxi и връзка чрез Modbus TCP/IP към
2. Свързване на P1 Wi-Fi към контролера Reduxi
За първата конфигурация е необходимо да свържете Reduxi Converter с Reduxi Controller чрез WiFi (TCP/IP) връзка. За повече информация, моля, следете Reduxi Converter P1 WiFi

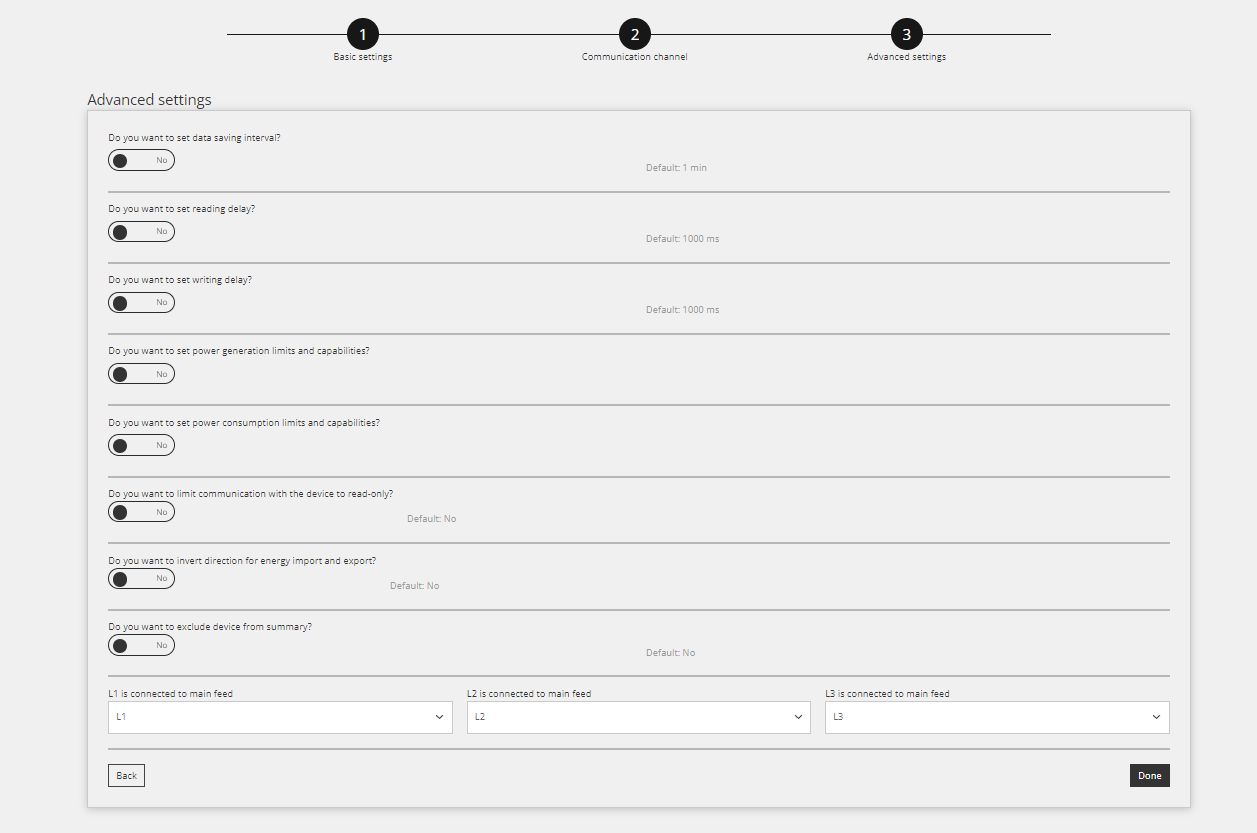

Разширени настройки
Попълнете разширените настройки и изберете параметрите, показани на изображението по-долу. Настройките могат да варират в зависимост от нуждите на местоположението. След като приключите, щракнете върху бутона "Done" (Готово) в дясната част на екрана.

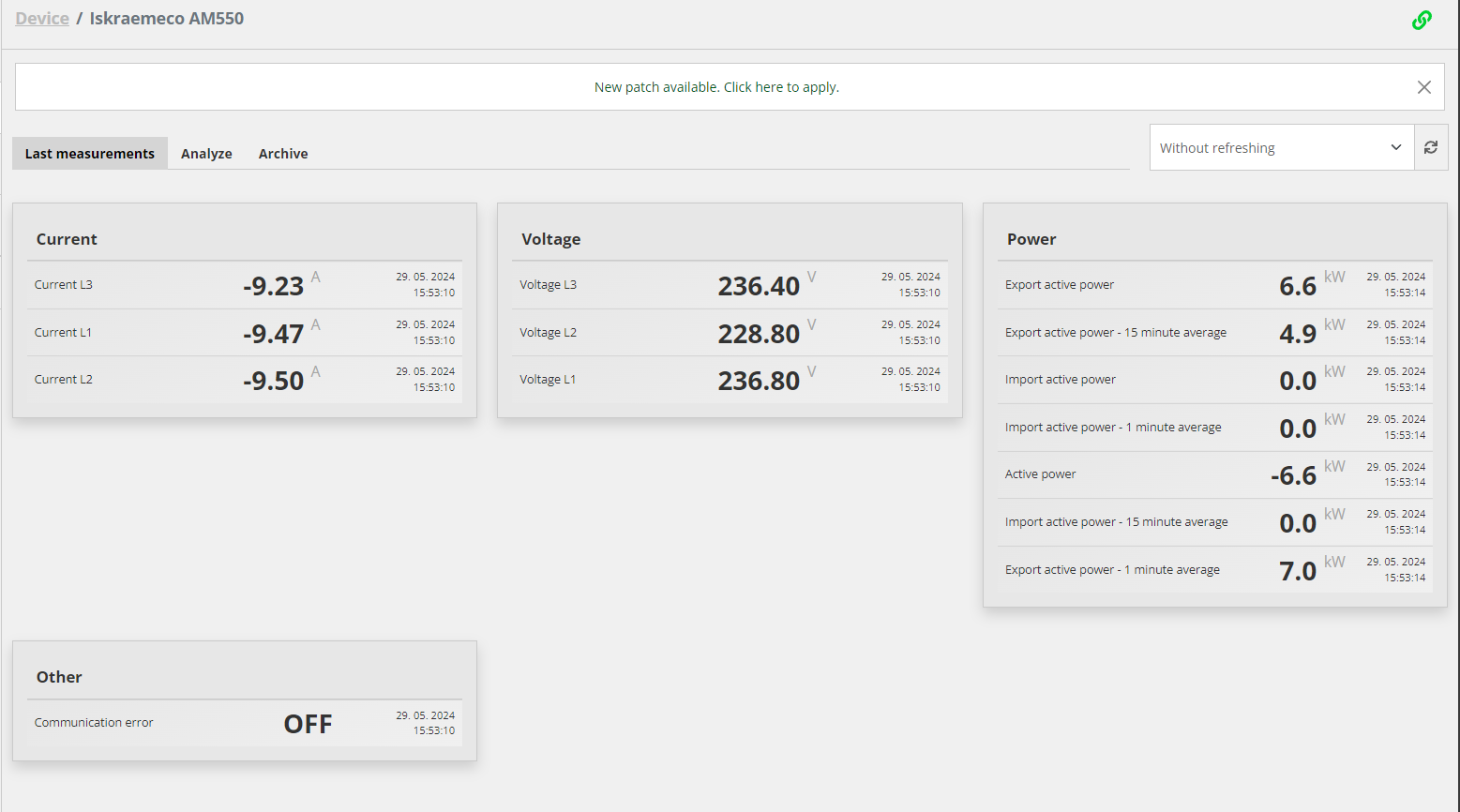

Последно измерване
След като успешно установим комуникация с устройството, можем да извършим допълнителен тест, като проверим стойностите в устройството. Това става, като кликнете върху избора на устройство в началния екран, където избираме новодобавения електромер в дървовидната структура.
След като устройството бъде успешно добавено чрез конфигуратора, то може да бъде наблюдавано и управлявано чрез облачното приложение Reduxi.
