SG контактите регулират термопомпата чрез релейни изходи Reduxi Gateway. Като използваме гъвкави термопомпи, можем да намалим разходите за електроенергия с 30%.

1. Компоненти за установяване на връзка между контролера Reduxi и Kronoterm термопомпа

За да осъществим връзката между контролера Reduxi и термопомпата Kronoterm са ни необходими:

1. Върнах контролера
2. Reduxi Gateway с 3x30 токови сензора

За да пуснете термопомпата в експлоатация, е необходимо да добавите устройство Reduxi Gateway към контролера Reduxi. Връзката може да бъде безжична (WLAN) или жична чрез UTP кабел (LAN). Можете да намерите повече за връзката на връзката Gateway to Controller. Reduxi Gateway с 3x30 токови сензора съдържа три токови сензора, които се използват за покриване на фазовите проводници на термопомпата, и два релейни изхода, които са физически свързани към SG-ready контакта на термопомпата.

Символична снимка на цялата връзка от контролера до термопомпата:

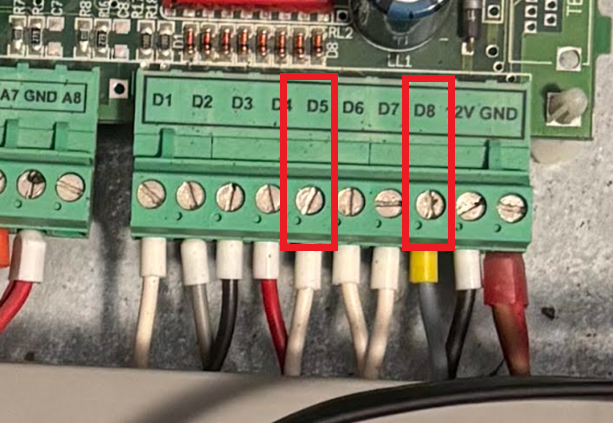

За физическото свързване на релетата към термопомпата е необходимо да се провери къде са разположени SG контактите във веригата на термопомпата, както е показано на фигурата по-долу за примера на SG контактите на термопомпата Kronoterm.

Контактът SG на цифровия вход D5 е предназначен за намаляване на работата на термопомпата.

Контактът SG на цифровия вход D8 е предназначен за увеличаване на работата на термопомпата.

2. Свързване на Reduxi Gateway към локалната интернет мрежа

• Включете AC-DC адаптера в Reduxi Gateway и след това включете адаптера в електрическата мрежа. Първият светодиод отгоре трябва да започне да свети в зелено.
• Отидете в мрежовите настройки на вашите WiFi мрежи на вашето мобилно устройство или компютър и се свържете към безжичната мрежа „Gateway“.
• Ако изскачащият прозорец не се появи автоматично, отворете браузъра си и отидете на http://gateway.local
• Използвайте потребителско име "admin" и парола "admin", за да влезете.
• Настройте кабелна или безжична мрежа и свържете Reduxi към вашата локална мрежа (препоръчваме да зададете статичен IP адрес).
  • Настройте кабелна мрежа, ако използвате Ethernet кабел за свързване към вашата локална мрежа.
  • Ако използвате WiFi мрежа за свързване към локална мрежа, настройте безжична мрежа.
• Щракнете върху „запазване“ и сега свържете вашия мобилен телефон или компютър към същата кабелна или безжична локална мрежа, към която преди сте свързали Reduxi Gateway.
• Контролерът Reduxi трябва да бъде предварително свързан и свързан към локалната интернет мрежа ( Reduxi контролер).
• Следвайте следващите глави за свързване на релейните изходи и инсталиране на сензорите за ток.

3. Свързване на Reduxi gateway релета към SG контакти

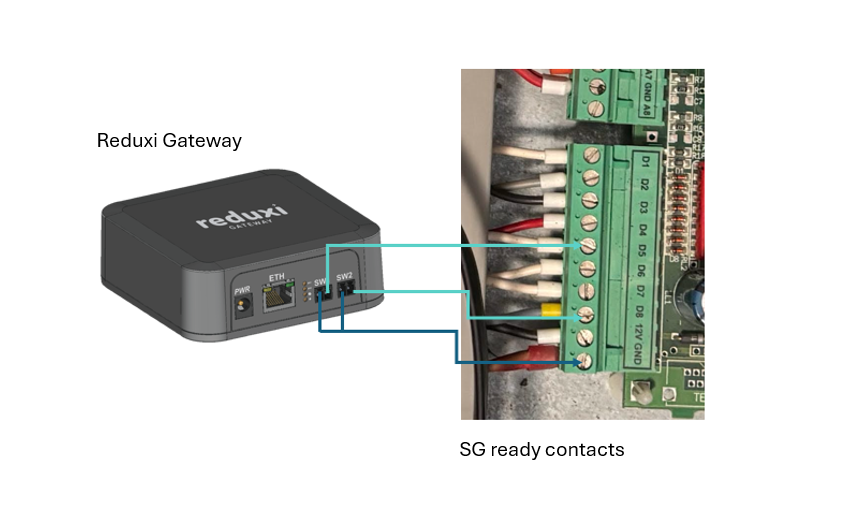

Релейните изходи от шлюза Reduxi са свързани към контактите на SG, както е показано на символичната снимка по-долу.

Warning: The Reduxi Gateway device allows the use of relay outputs that are permanently closed " Normally Closed - NC " or opened " Normally Opened - NO ", whereas in the case of heat pump Kronoterm, we use NO contacts.

4. Сензори за ток Reduxi Gateway

Сензори за ток се използват за контрол на потока електрическа енергия на термопомпата, където мощността на термопомпата се измерва в реално време. Сензорите за ток са включени в комплекта с устройството Reduxi Gateway и трябва да бъдат свързани към три входа за всяка фаза, както е показано на снимката по-долу.

Сензорът за ток обхваща отделната фаза (L1, L2, L3) на термопомпата, снимката по-долу:

5. Добавяне на термопомпа като ново устройство чрез конфигуратора Reduxi.

За да добавите нова термопомпа като устройство или да редактирате съществуваща, са дадени следните стъпки, за които е представена отделна точка.

5.1 Добавяне на устройство

Log in locally to the Reduxi configurator application on the controller and press the Add device button.

5.2 Изберете устройството, което искате да добавите

В първата стъпка изберете основните параметри на устройството, което искате да добавите:

• Тип на устройството: HVAC,
• Съвет: Redxi Meter
• Име: Посочете името на устройството.

5.3 Основни настройки

Менюто с основни настройки дава три опции, попълнете полетата, както е показано на изображението по-долу, и наименувайте последното поле, както желаете.

5.4 Комуникационен канал

Първата част на комуникационния канал е предназначена за връзка с устройството Reduxi Gateway. Попълнете полетата, както е показано на изображението по-долу (попълват се автоматично).

Обяснение на всяка настройка на втората част на Комуникационния канал:

Втората част от комуникационния канал е предназначена за текущите настройки на сензора на устройството Reduxi Gateway, където избираме „Автоматично откриване от шлюза“ за всички текущи сензори.

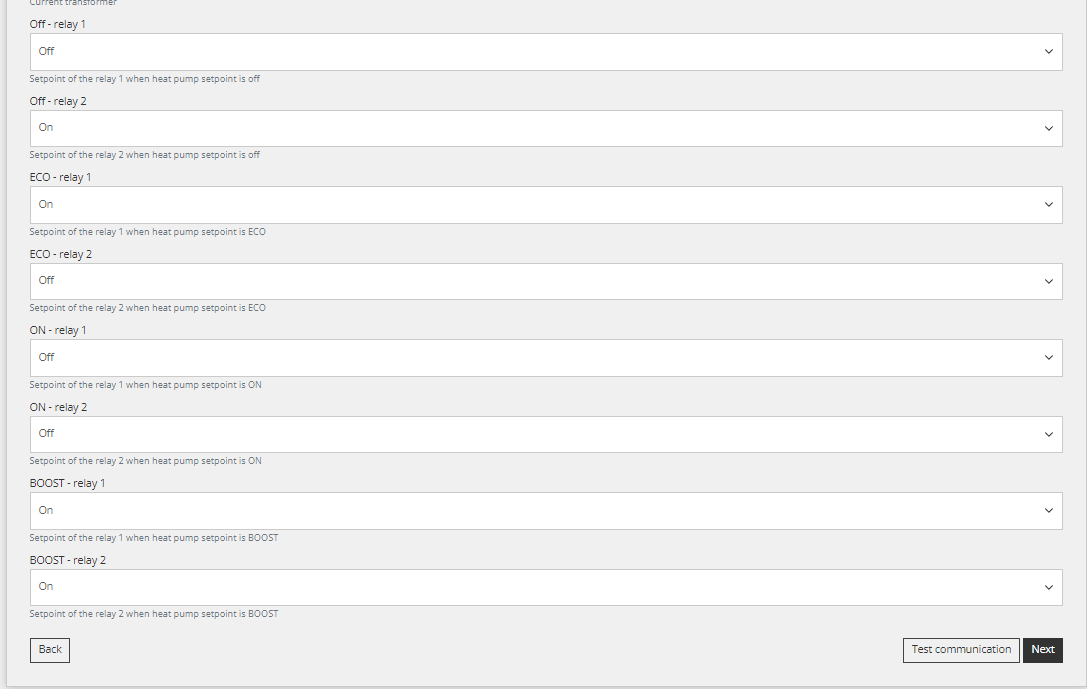

След това задайте състоянията OFF, ECO, ON и BOOST на термопомпата, които се определят от състоянията на релетата на устройството Reduxi Gateway. Трябва да дефинираме 4 различни комбинации или 8 различни настройки на оформлението на релето.

5.5 Тест за комуникация

Тестът на комуникацията се извършва с помощта на бутона "Тест комуникация", намиращ се долу вдясно след всички полета за параметри на комуникационния канал.

Тестът за комуникация може да върне два отговора:

1. Комуникацията работи правилно, снимката по-долу:

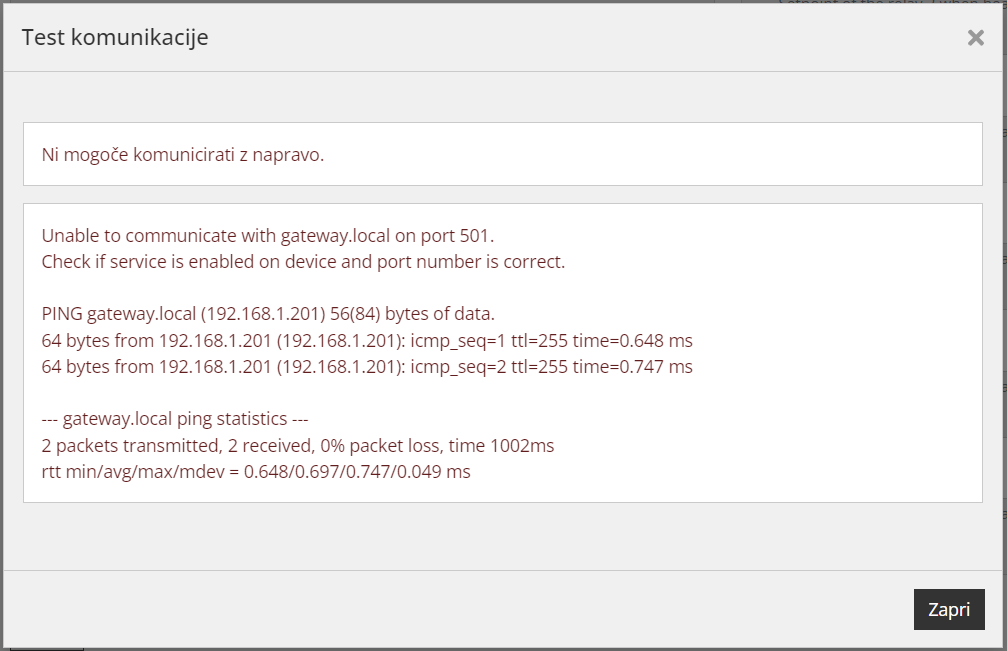

2. Комуникацията не работи правилно, снимката по-долу:

5.6 Разширени настройки

Разширената настройка е произволна и зависи от специфичните нужди на мястото, където е инсталиран контролерът Reduxi. After finishing all the advanced settings, press the "Done" button on the lower right side.

5.7 Последни измервания

След успешно установяване на комуникация с устройството, можем да проверим стойностите на устройството като допълнителен тест. Това става чрез щракване върху избора на устройство на началния екран, където избираме новата добавена термопомпа в дървовидната структура.

Ако искаме устройството да се управлява чрез стратегия, режимът на управление трябва да бъде зададен на „Автоматичен“, но ако преминем към ръчен режим, можем да тестваме работата на различни състояния.

After successfully adding the device and checking the values, the device can be inspected and controlled via the Reduxi application.
