1. Въведение
Системата Reduxi позволява комуникация и контрол на инвертора Huawei SUN2000. Комуникацията се осъществява чрез протокол Modbus TCP/IP. Reduxi Controller и SmartLogger трябва да бъдат свързани към една и съща локална мрежа (LAN), за да може Controller да има достъп до SmartLogger и съответно до инверторите, които са свързани към SmartLogger чрез сериен интерфейс RS485.

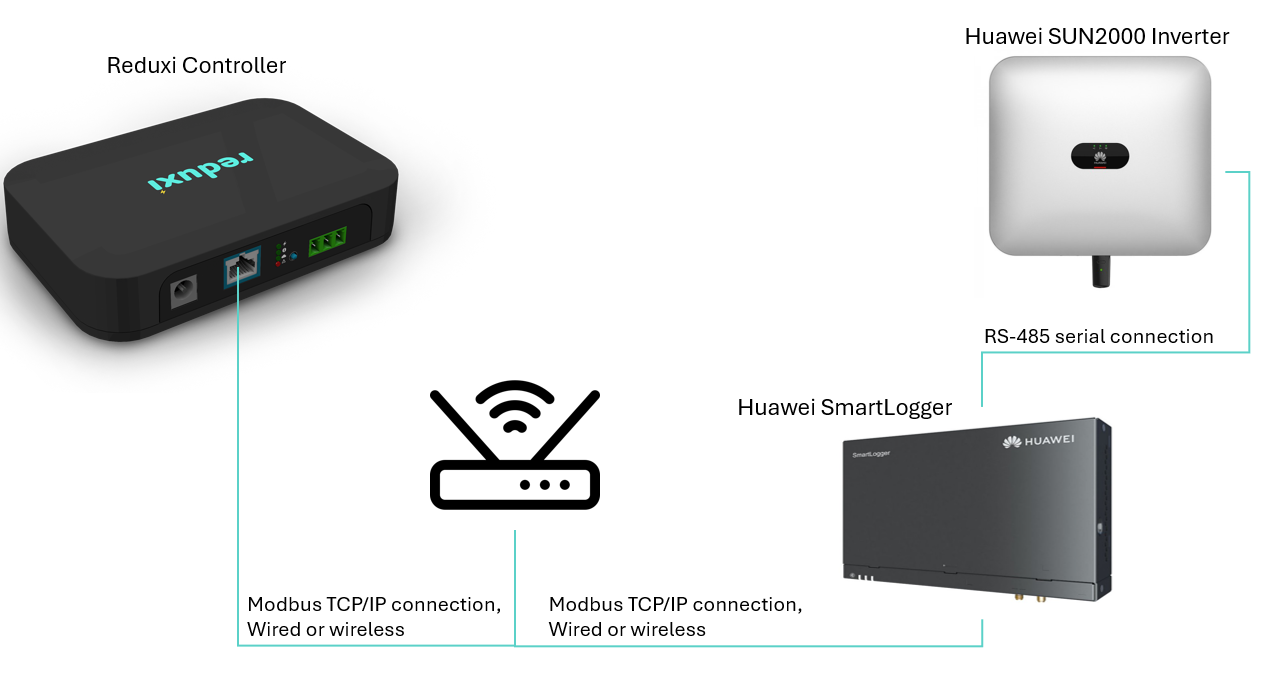

Символично изображение на комуникацията между Reduxi Controller и инвертора Huawei SUN2000.
2. Мрежови настройки на Reduxi Controller
Информация как да свържете Reduxi Controller към мрежата (LAN или WLAN) е налична на URL: Reduxi Controller.
След свързване към мрежата се препоръчва да се зададе статичен IP адрес за Reduxi Controller. Когато е зададен статичен IP адрес, точната информация за подмрежата, в която се намира Reduxi Controller, е налична.
3. Достъп/мрежови/конфигурационни настройки на Huawei SmartLogger чрез кабел (LAN/WAN)
След като настройката на мрежата от страна на Reduxi Controller е завършена, същият процес трябва да се извърши и за SmartLogger.
За да получите достъп до софтуерния интерфейс на SmartLogger, моля, проверете инструкциите в ръководството за потребителя на SmartLogger или просто, ако знаете локалния IP адрес на SmartLogger, използвайте този IP адрес и го отворете във вашия браузър.
Когато влезете в SmartLogger:
- Задайте IP и маска на SmartLogger, като е даден пример за кабелна връзка. Под Ethernet2 задайте IP и маска на подмрежата, вижте изображението по-долу:
- Настройки на Modbus TCP/IP, където настройките на връзката трябва да бъдат зададени на Enable(unlimited), както е показано на изображението по-долу:

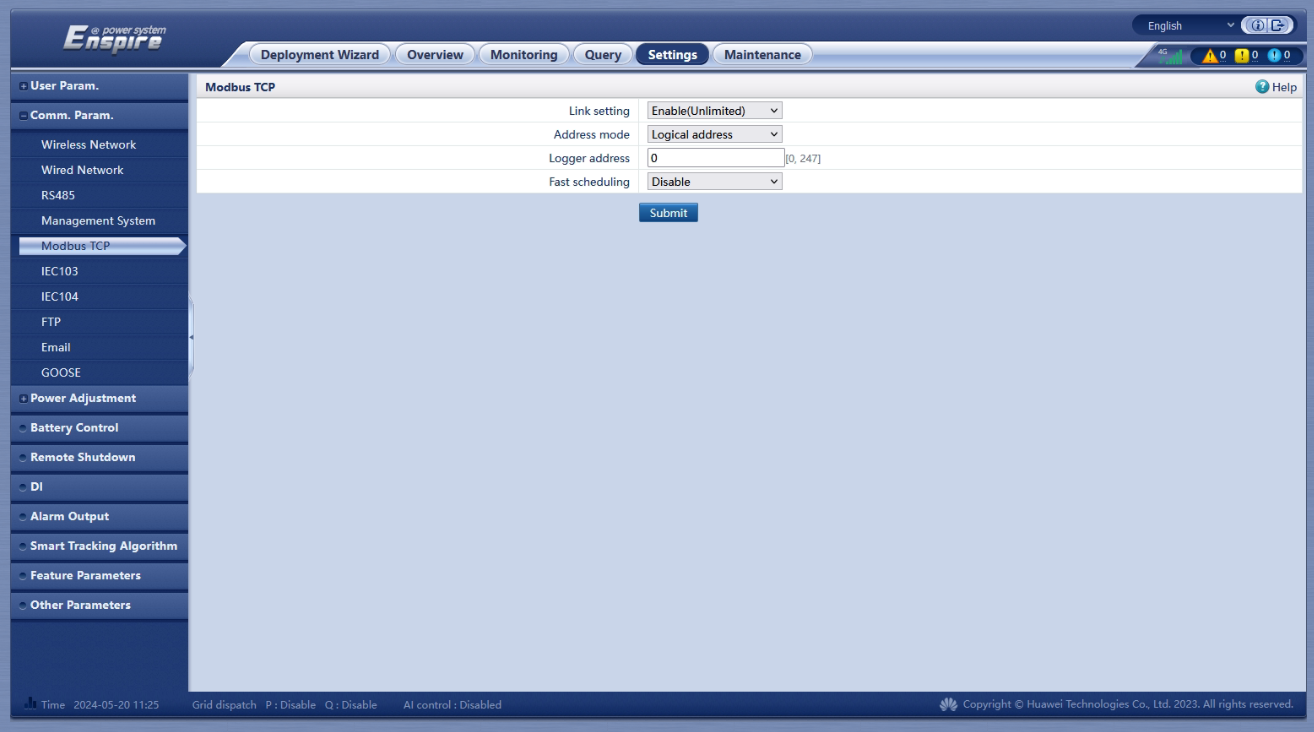

- Настройки на Modbus TCP/IP, където задавате:
- Настройки на връзката. Активирай,
- Режим на адресиране: Логически адрес (трябва да бъде зададен като логически!)
- Адрес на регистратора: задайте логическия адрес на SmartLogger,
- Бързо планиране: Деактивирано.
Допълнителна информация (Важно!!!) --> Адресът на регистратора не трябва да бъде същият като логическия адрес на устройство, свързано към регистратора!.
Изображение по-долу:

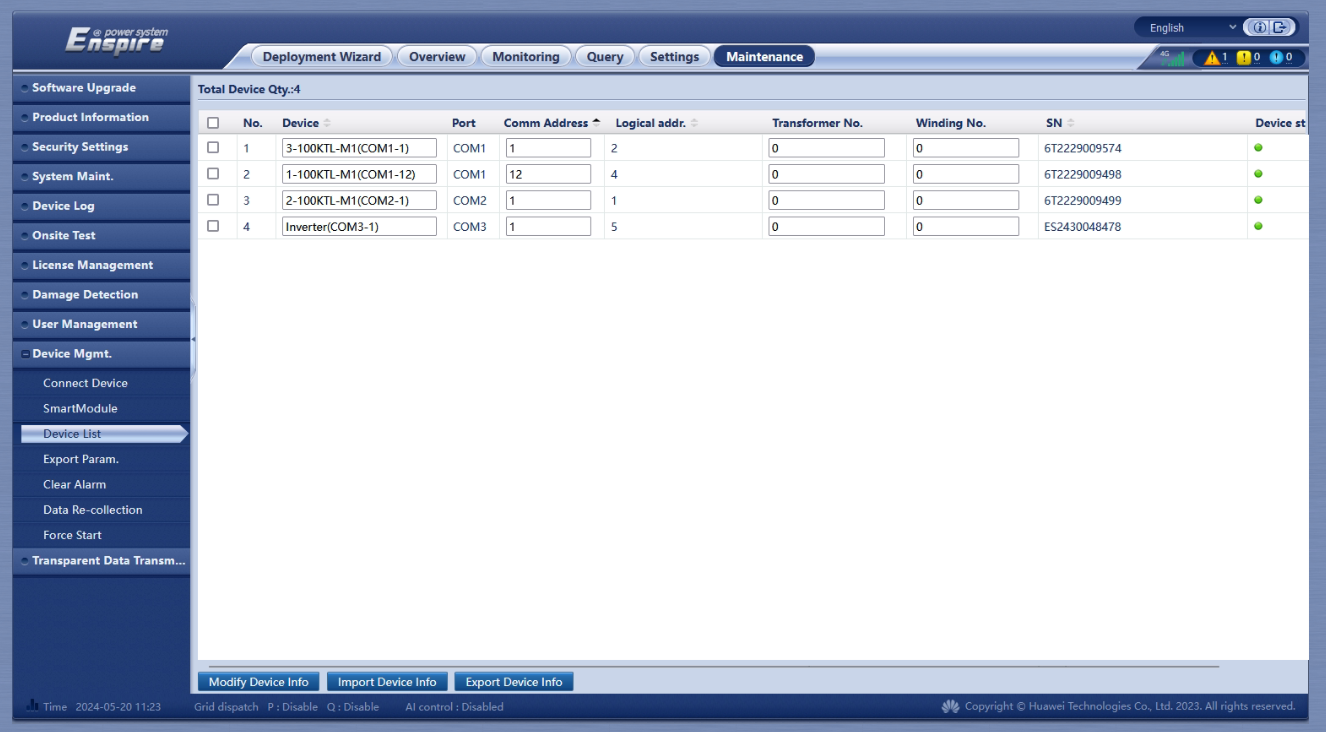

- Настройките за поддръжка имат ролята да преглеждат кои устройства са свързани и да показват статуса и параметрите, принадлежащи на всяко устройство, изображението по-долу:
3.1 Настройки за достъп/мрежа/конфигурация на Huawei SmartLogger чрез мобилен телефон (приложение SUN2000)
Преди да започнете, уверете се в следното:
- SmartLogger S3000 е включен.
- Wi‑Fi точката за достъп е активна.
Ако Wi‑Fi мрежата не се вижда:
- Натиснете бутона RST за 1–3 секунди, за да активирате точката за достъп.
На вашето мобилно устройство:
- Отворете Wi‑Fi настройки.
- Свържете се с точката за достъп на SmartLogger:
-
Име на мрежата:
Logger_SN
(SN = сериен номер на устройството) -
Парола:
- Отпечатана на етикета на устройството, или
- По подразбиране: Changeme
-
Име на мрежата:
Отворете едно от поддържаните приложения:
- Приложение SUN2000 (налично в Huawei AppGallery) или
- Приложение FusionSolar
След това изберете:
- Въвеждане на устройство (FusionSolar) или
- Директно влизане (SUN2000)
Въведете потребителските данни по подразбиране:
- Потребителско име: installer
- Парола: 00000a (по подразбиране)
4. Тестване на комуникацията между Reduxi Controller и SmartLogger
За успешна комуникация между Reduxi Controller и SmartLogger трябва да бъдат изпълнени няколко критерия.
Критерии:
- Reduxi Controller и SmartLogger трябва да са в една и съща подмрежа, например IP адресът на Reduxi Controller е: 192.168.1.100, а IP адресът на SmartLogger е: 192.168.1.101
- Контролерът и SmartLogger не е задължително да са в една и съща подмрежа, този случай е много по-сложен и обикновено не се използва. Тук трябва да бъдат отворени защитните стени между подмрежата на контролера и подмрежата на SmartLogger, поне за зададения IP адрес на двете устройства. Също така, правилата за изключения във защитната стена за портове трябва да бъдат правилно активирани. Тази опция не се препоръчва.
- Порт 502 от страна на SmartLogger трябва да бъде активиран за Modbus TCP/IP комуникация, което се осъществява чрез активиране на Modbus TCP/IP в приложението SmartLogger.
В случай, че има друга защитна стена между контролера и SmartLogger, порт 502 трябва да бъде отворен и в нея.
4.1 Тест за пинг от Reduxi Controller към SmartLogger
След като и двете устройства са свързани към една и съща мрежа, може да се извърши "пинг тест", за да се уверите, че Reduxi Controller има достъп до SmartLogger и другите критерии, посочени в предходната точка, са изпълнени.

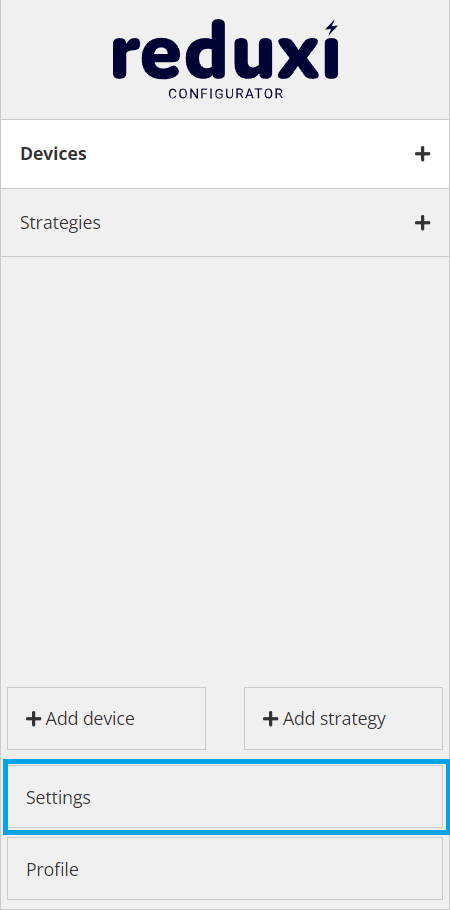

Login to the Reduxi configurator application and click on the "Setting" button down left on the home page.

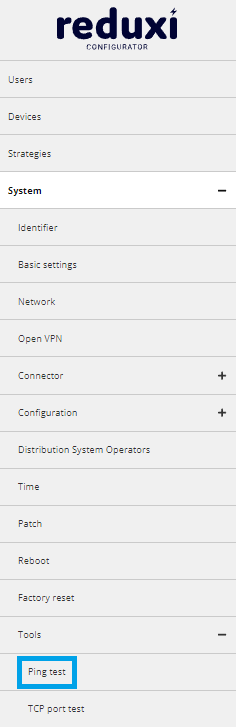

За достъп до "Ping тест" са необходими още три стъпки (кликвания):
Натиснете веднъж: + знак Система; Натиснете два пъти: + знак Инструменти; Натиснете три пъти: Тест за пинг
Ping тест:
За да извършите ping тест, просто въведете IP адреса на Reduxi SmartLogger и щракнете върху бутона "Тест".
Ping тестът може да има два отговора:

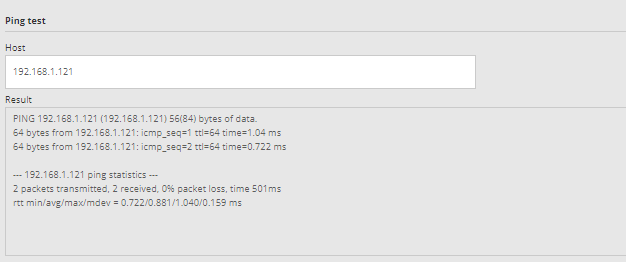

1. Ping тестът е успешен:
1. Ping тестът е неуспешен:
5. Добавяне на ново устройство (Huawei SUN2000)
За да добавите ново устройство (Huawei SUN2000) или да редактирате съществуващо, следните точки са представени.
5.1 Добавяне на ново устройство
Влезте в Reduxi конфигуратор приложението и натиснете бутона "Добавяне на устройство".
5.2 Изберете устройството, което искате да добавите (Основни настройки)
В първата стъпка изберете основните параметри на устройството, което искате да добавите:
- Тип устройство: Соларна централа,
- Марка: Huawei SUN2000,
- Име: Посочете името на устройството.
5.3 Комуникационен канал
Въведете параметрите за комуникация към SmartLogger, които са:
- Връзка: TCP/IP,
- IP: въведете IP адреса на SmartLogger,
- Порт: винаги 502,
- Modbus unit ID: въведете Logic адрес за Modbus настройката на SmartLogger.
5.4 Тест на комуникацията
Под всички настройки в „Комуникационен канал“ се намира бутонът „Тестване на комуникацията“, който се използва за извършване на теста.
Тестът за комуникация може да върне два отговора:
1. Комуникацията работи правилно, вижте изображението по-долу:
2. Комуникацията не работи правилно, вижте изображението по-долу:
5.5 Разширени настройки
Разширените настройки са произволни и зависят от специфичните нужди на мястото, където е инсталиран Reduxi Controller. След като завършите всички разширени настройки, натиснете бутона "Готово" от долния десен ъгъл.
5.6 Последни измервания
След успешно установяване на комуникация с устройството, измерените стойности, получени от устройството, могат да бъдат проверени допълнително като тест. Кликнете върху секцията "Device" на началната страница на конфигуратора Reduxi и изберете новодобавения инвертор Huawei SUN2000 в дървовидната структура.
Ако искаме устройството да се управлява от стратегия, режимът на управление трябва да бъде зададен на "Автоматичен", но ако преминем към ръчен режим, можем да тестваме работата на различните състояния.
След успешно добавяне на устройството и проверка на стойностите, то може да бъде инспектирано и управлявано чрез приложението Reduxi.
