Интегрирайте контролера Reduxi със зарядното устройство GARO чрез Ethernet или Wi-Fi, като използвате протокола OCPP. Гъвкавостта на Reduxi позволява намаляване на разходите до 30%.

1. Инсталирайте приложението GARO

1.1 Приложението е достъпно в Google Store: https://play.google.com/store/apps/details ?id=se.garo.nxt&hl=en_US

1.2 Приложението е достъпно в Apple App Store: https://apps.apple.com/us/app/ garo-connect/id1534289157



2. Свържете се с приложението GARO connect

За първоначалното свързване следният URL предоставя видеоурок за това как да свържете Garo Entity:

GARO Entity първа връзка!

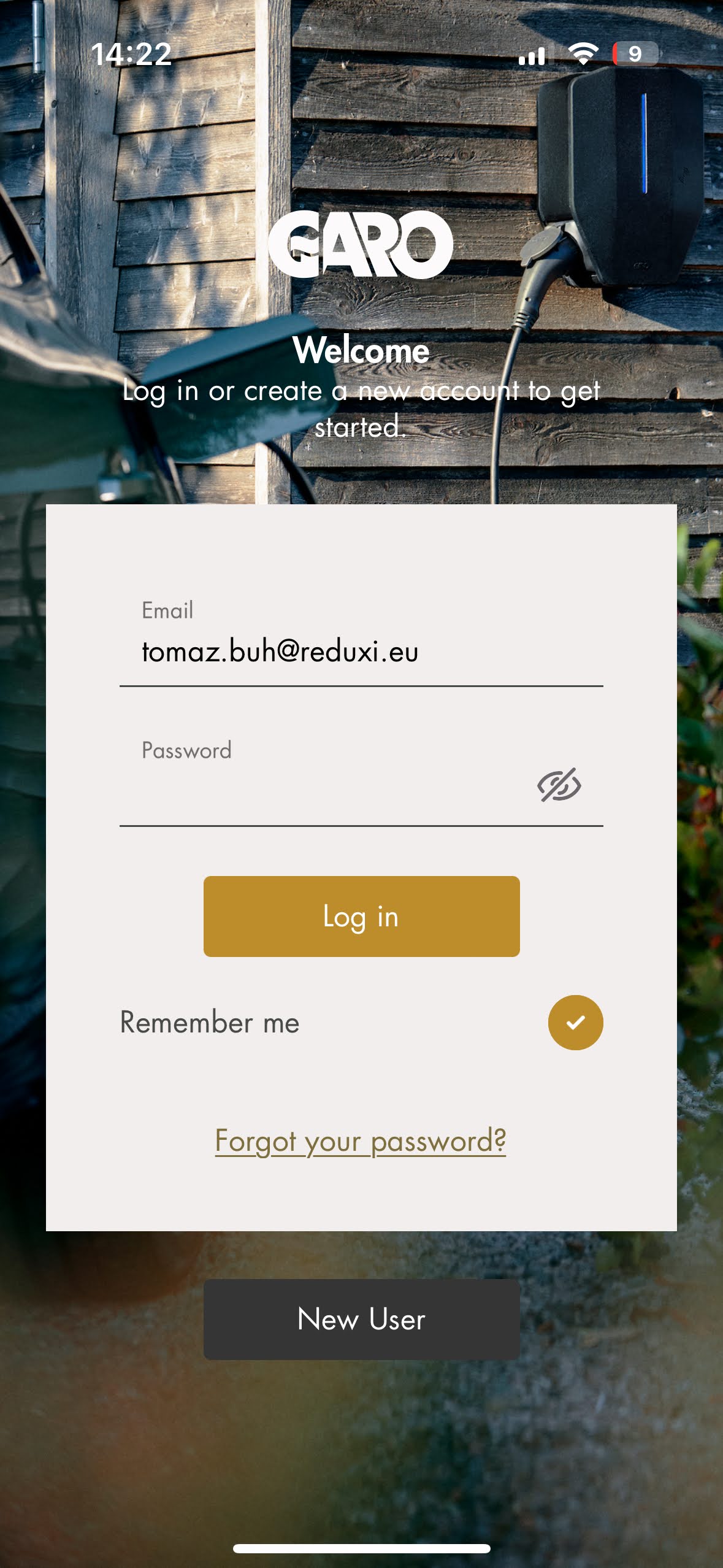

2.1 Вход/Регистрация в приложението GARO Connect

Отворете приложението и влезте или регистрирайте нов акаунт, като щракнете върху бутона „Нов потребител“, след което влезте.

2.2 Добавете новото местоположение на зарядното устройство GARO

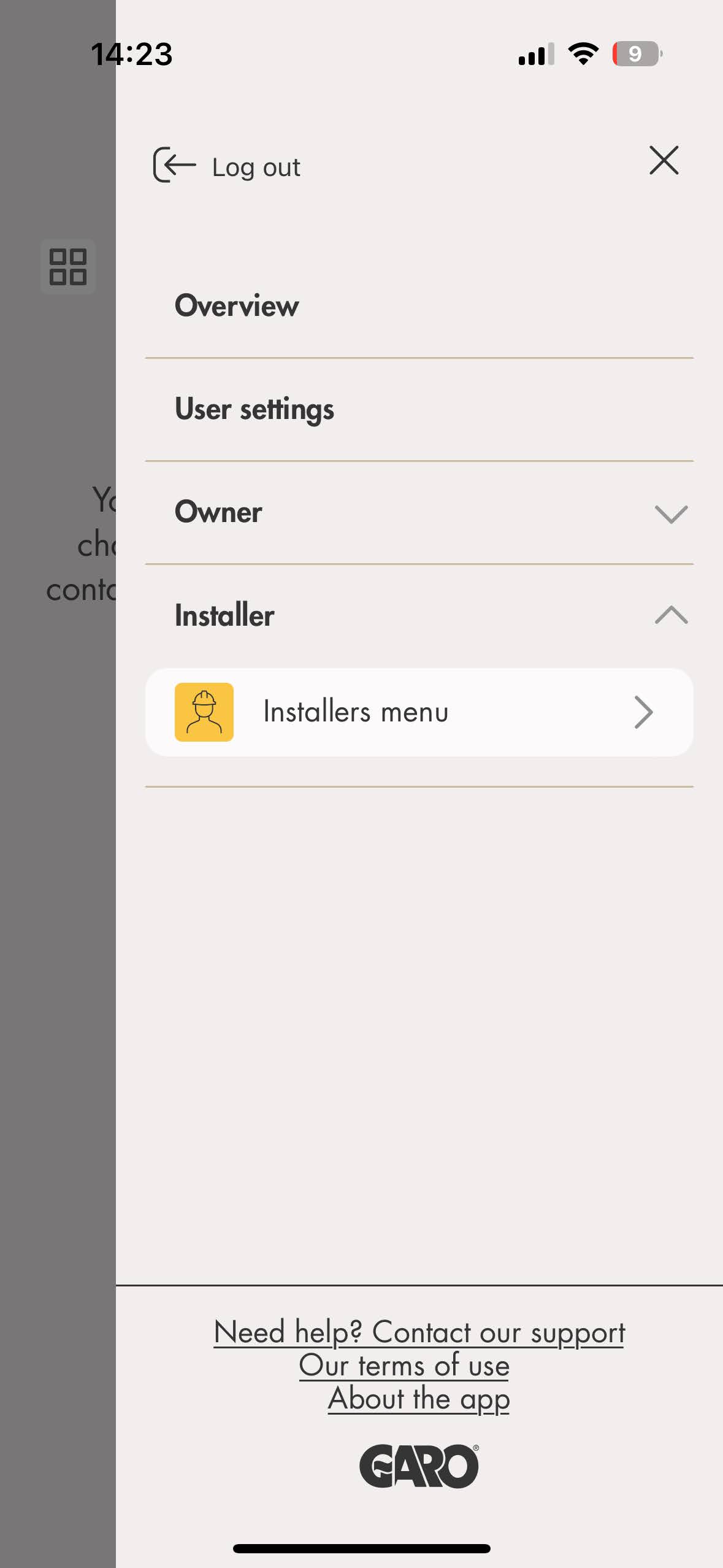

• След като отворите приложението GARO Connect, щракнете върху иконата на менюто в горния десен ъгъл и изберете бутона „Меню за инсталиране“.

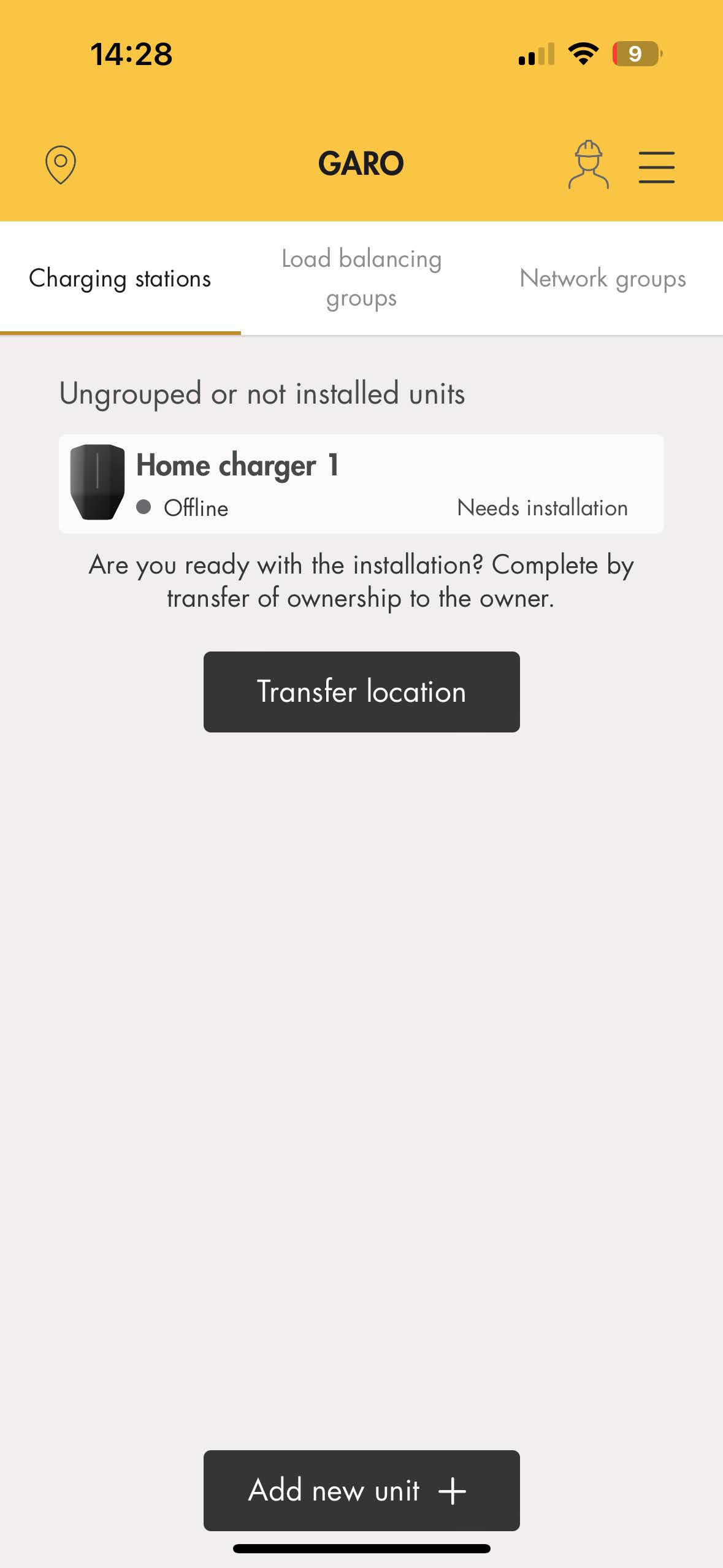

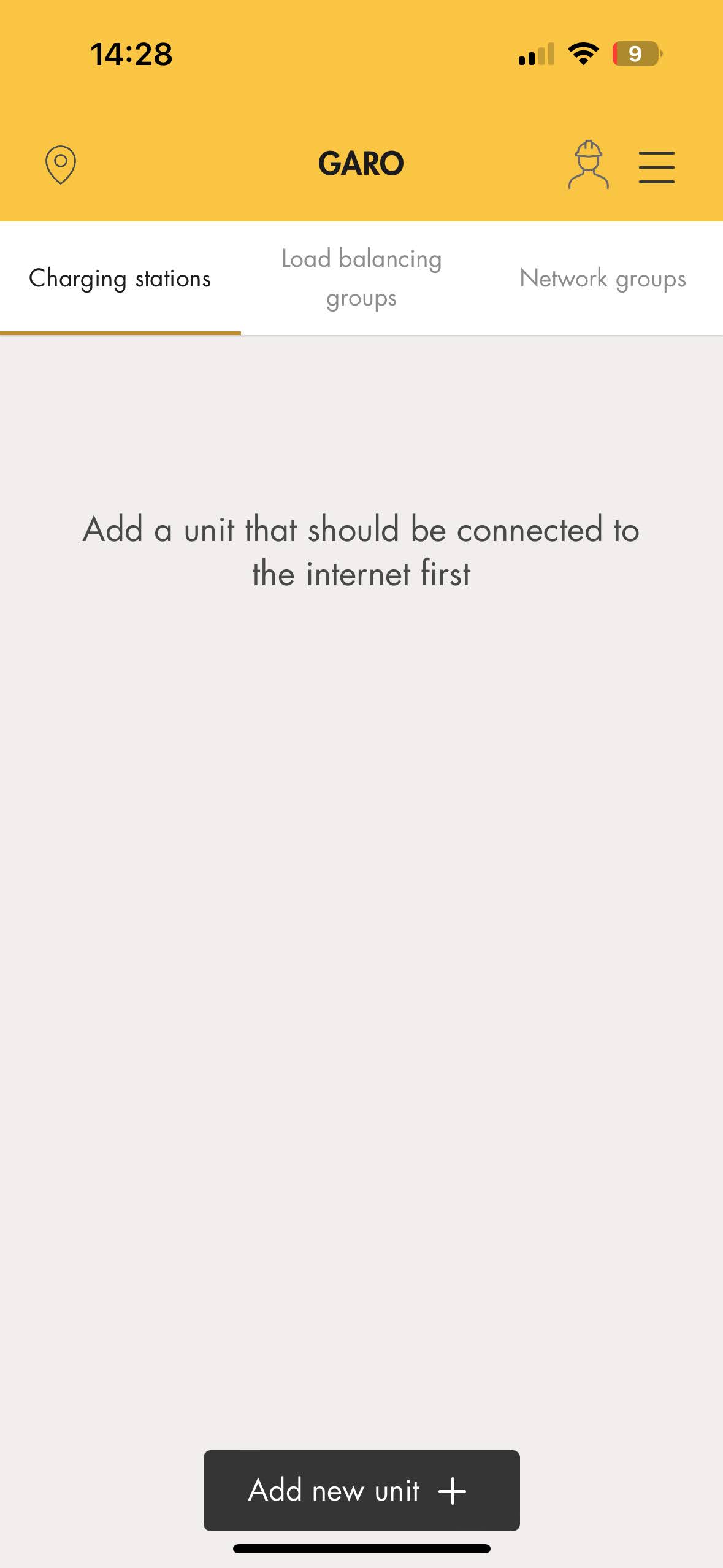

• Ще се появи ново меню. Щракнете върху бутона „Добавяне на нова единица“, намиращ се в долния център.

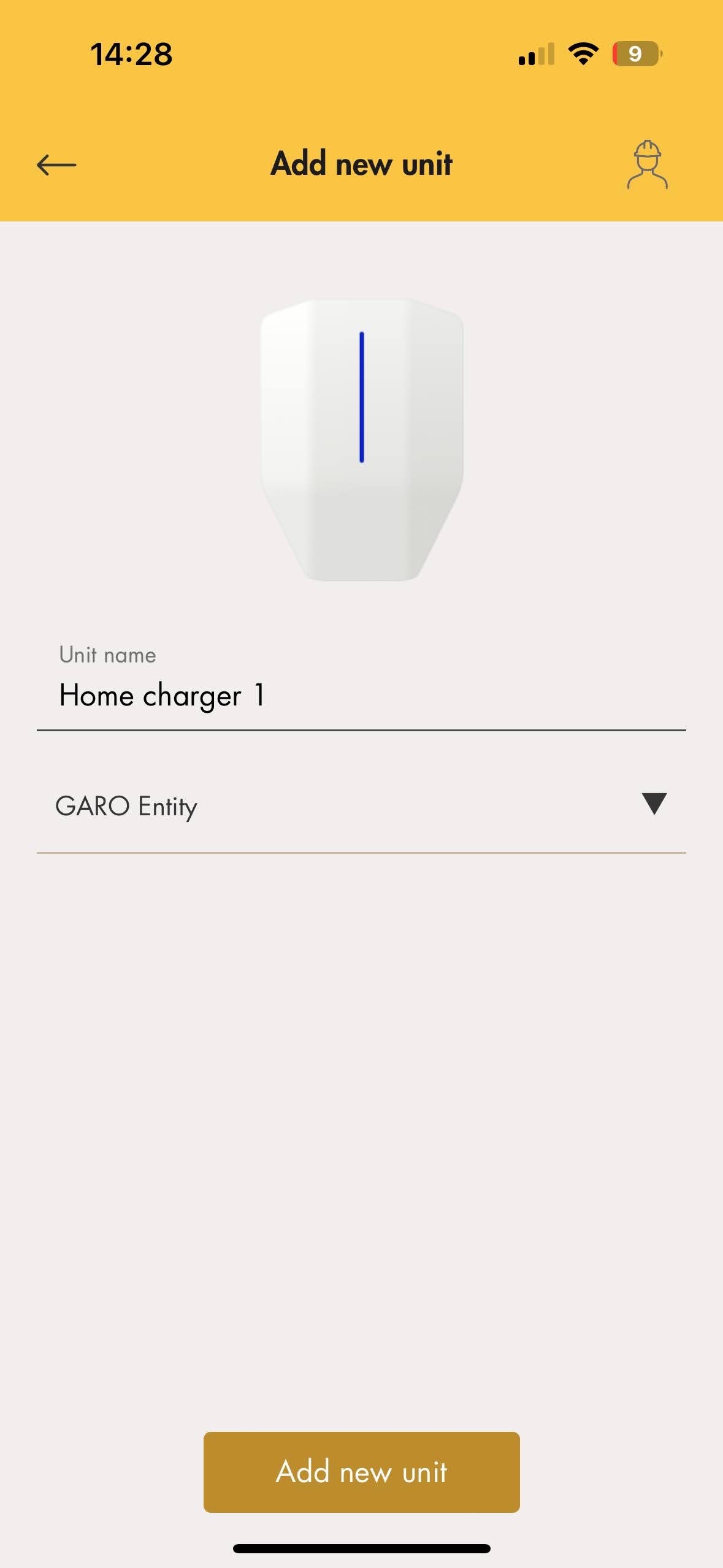

• Наименувайте вашето устройство и изберете типа зарядно устройство GARO от падащото меню (в този пример е избран GARO Entity). След това щракнете върху бутона „Добавяне на нова единица“ в долния център.

• Кликнете върху новодобавеното устройство (Необходима е инсталация е офлайн)

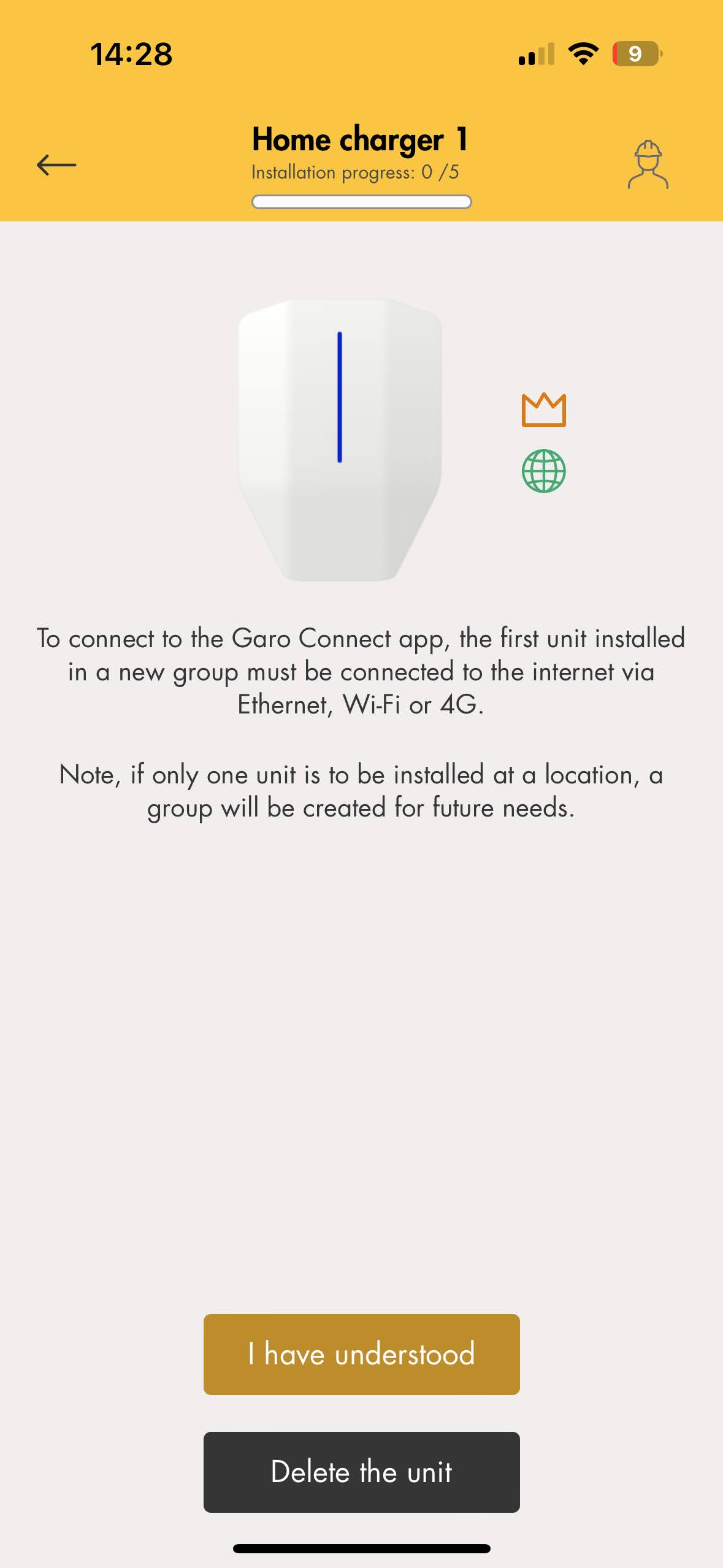

• Отваря се новото меню за прогрес на инсталацията (0/5), прочетете инструкциите и щракнете върху бутона „Разбрах“ в долния център.

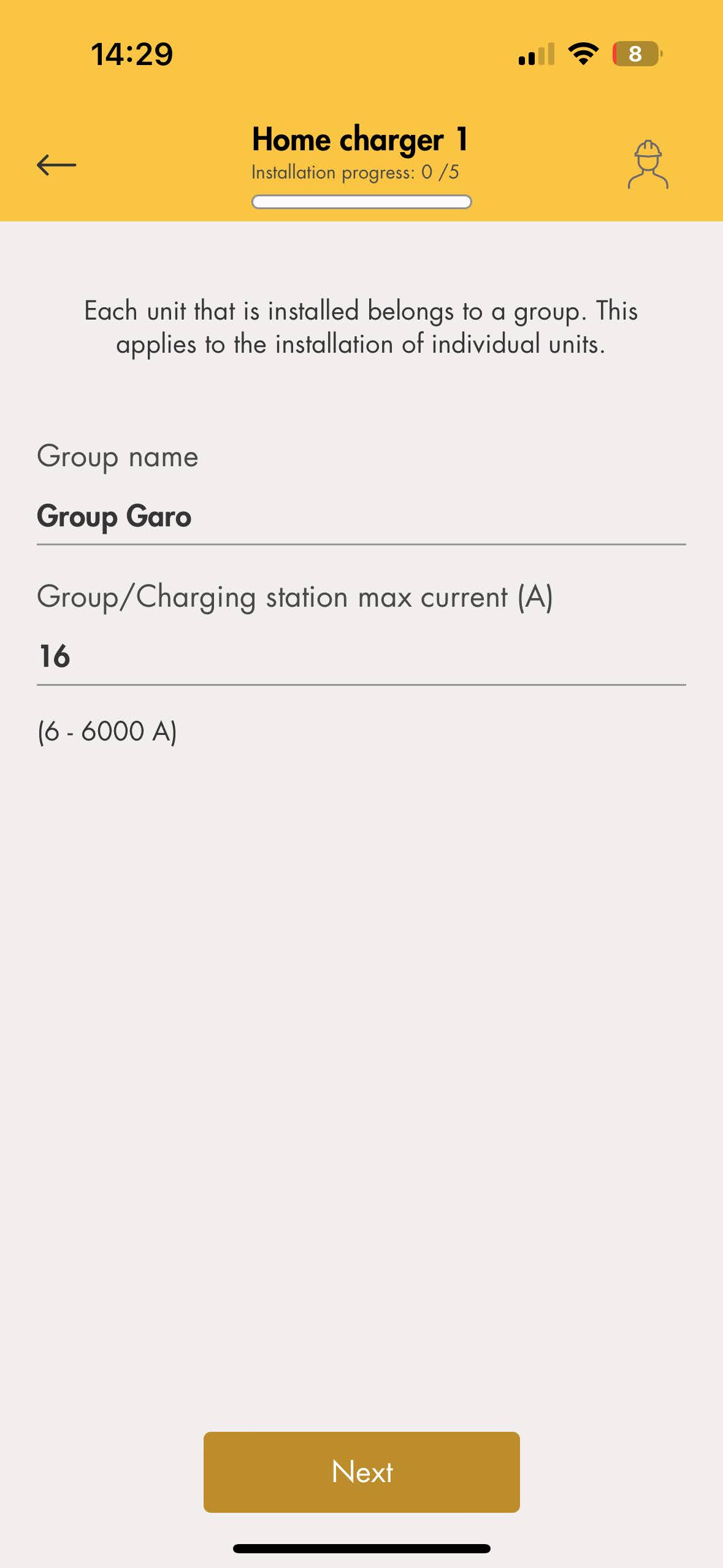

• Назовете групата и задайте максимален ток на станция, щракнете върху бутона „Напред“ в долния център.

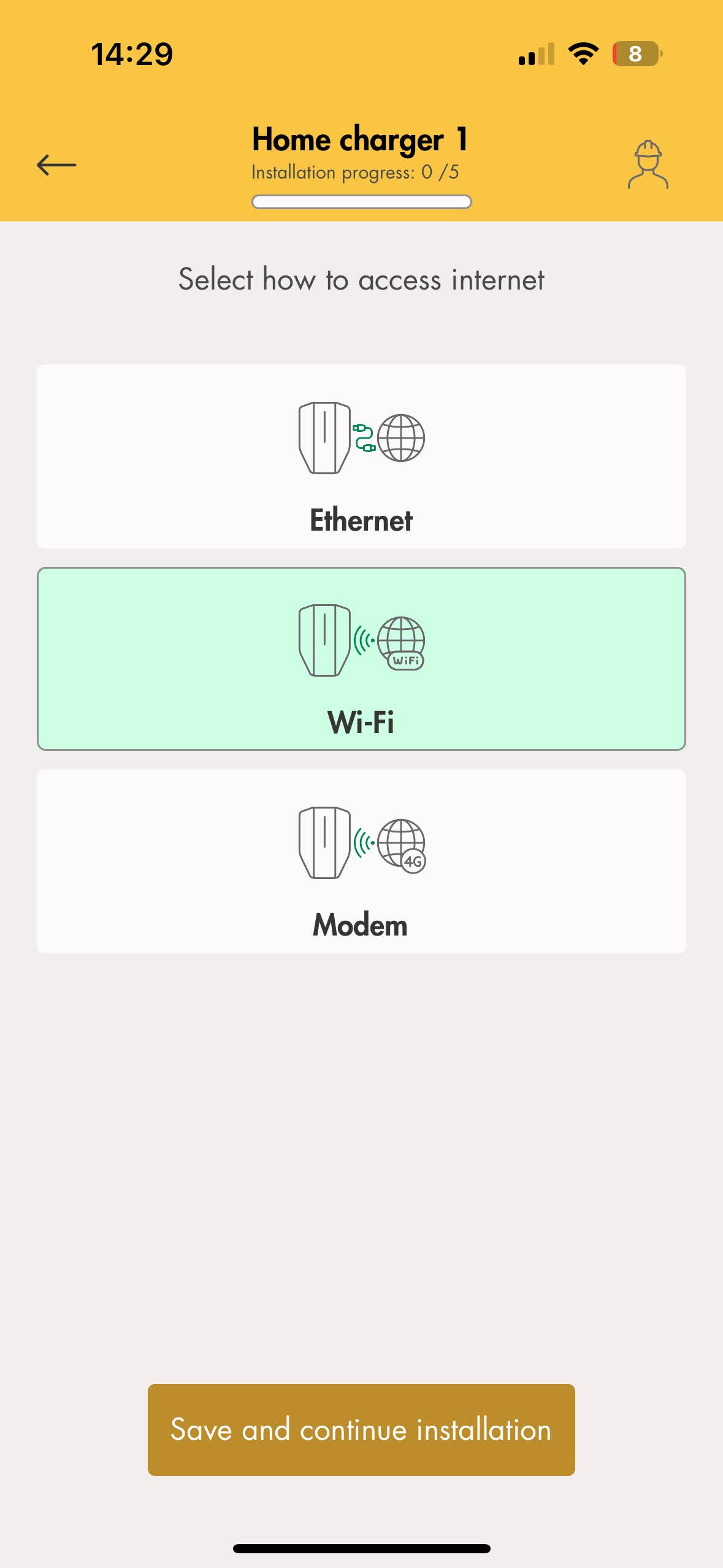

• Изберете опцията за достъп до интернет и щракнете върху бутона „Запазване и продължаване на инсталацията“ в долния център.

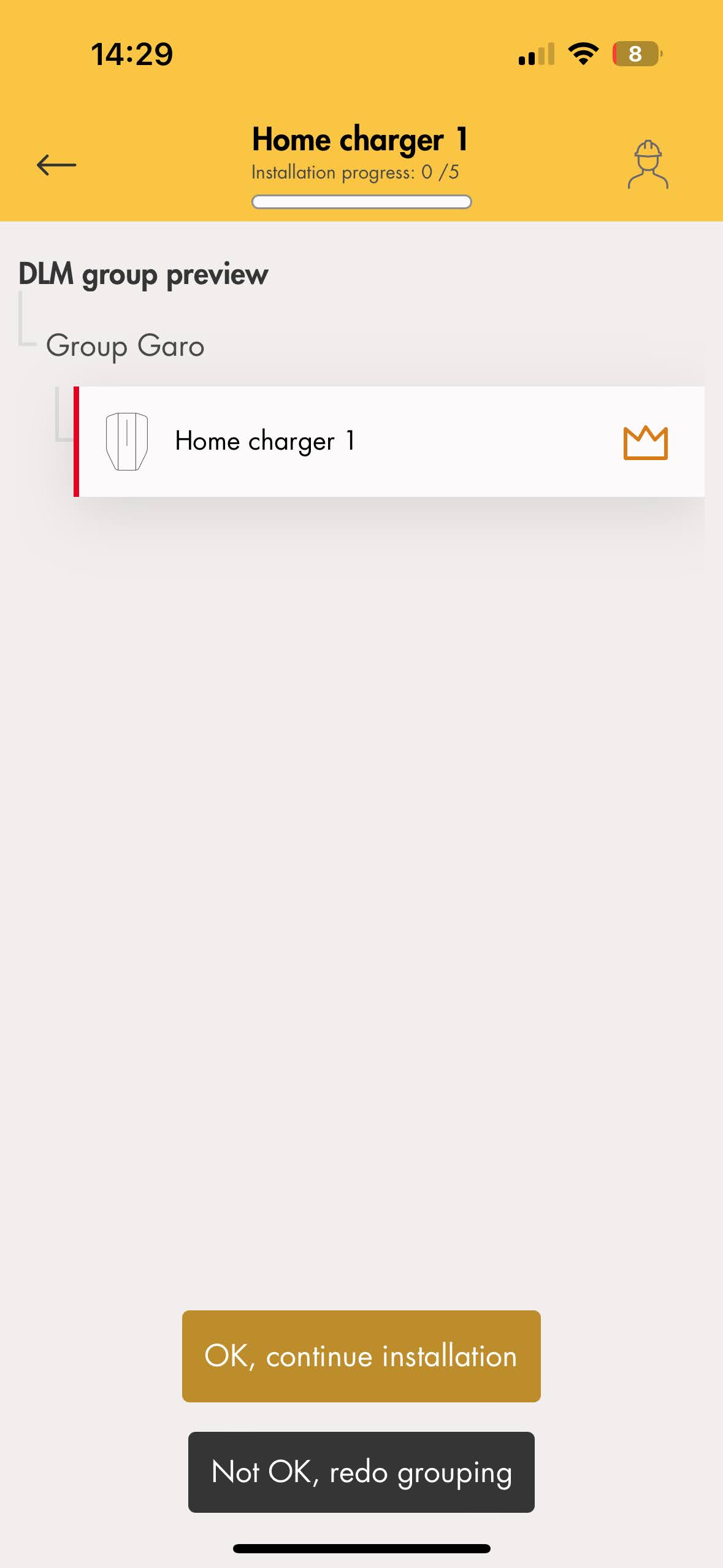

• Ще се появи ново меню, показващо къде са инсталирани инсталационните групи. Щракнете върху бутона „OK, продължи инсталацията“ в долния център.

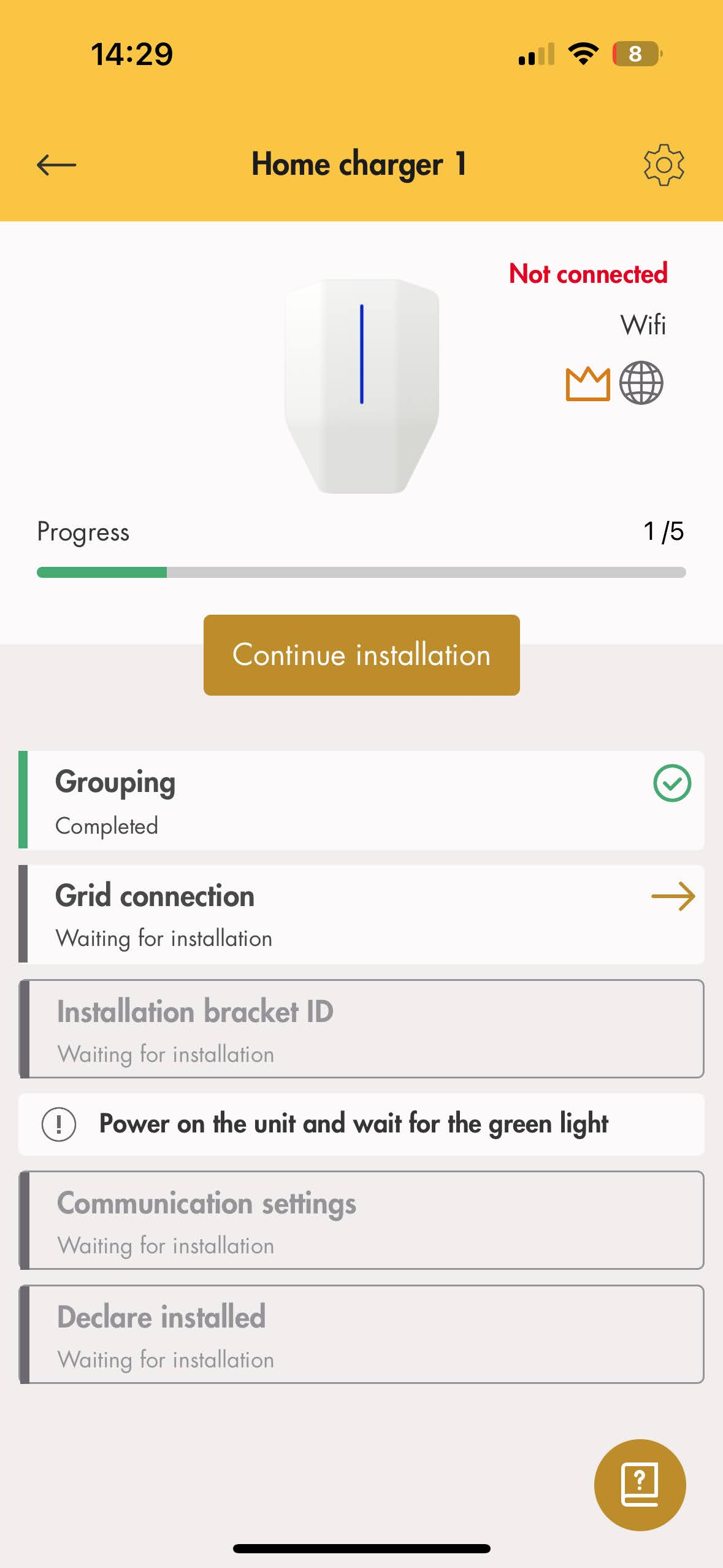

• Ще се появи ново меню за продължаване към Grid връзката. Кликнете върху бутона „Продължи инсталацията“ в центъра.

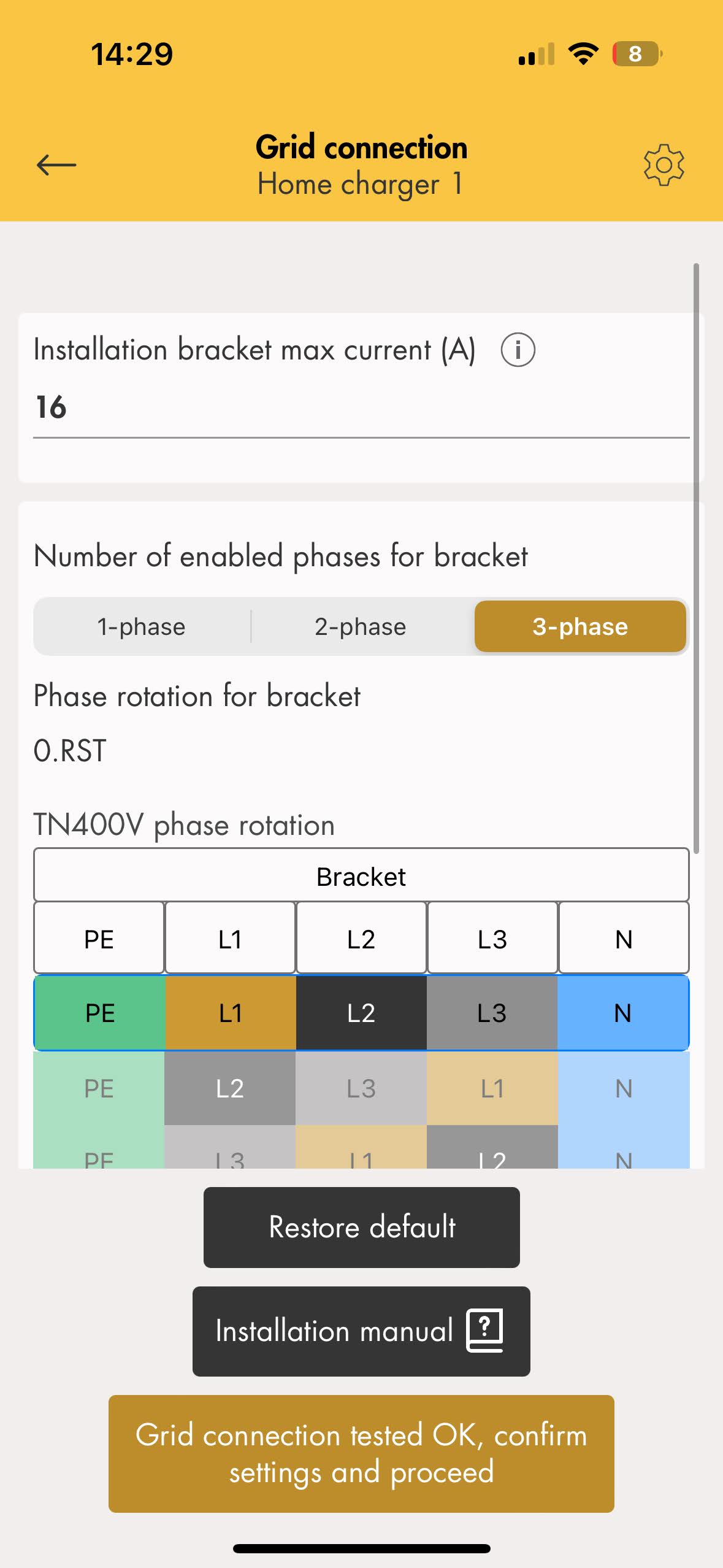

• Въведете необходимата информация за свързване към мрежата, като следвате спецификациите на конектора GARO. Щракнете върху бутона „Мрежовата връзка е тествана ОК, потвърдете настройките и продължете“ в долния център.

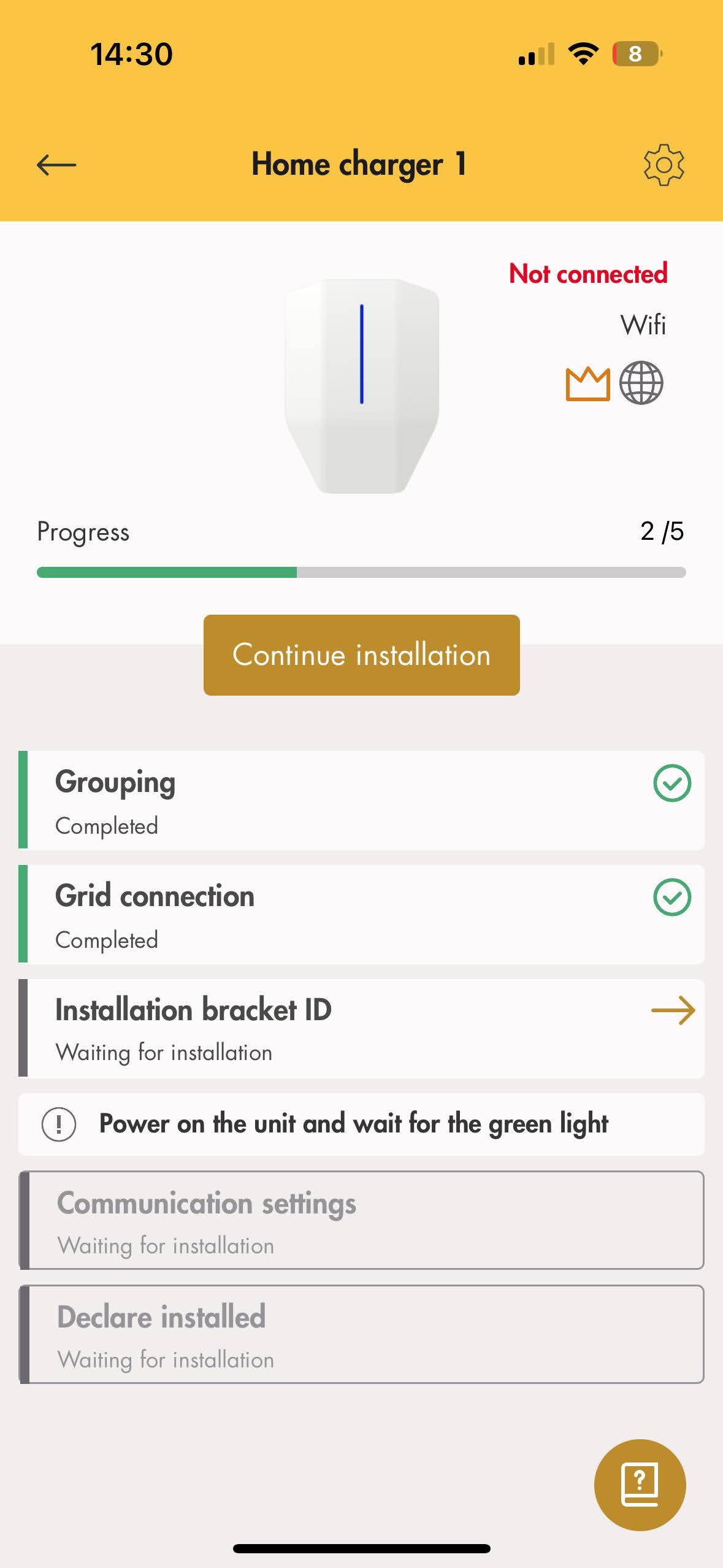

• Продължете към ID на монтажната скоба. Кликнете върху „Продължаване на инсталацията“ в центъра.

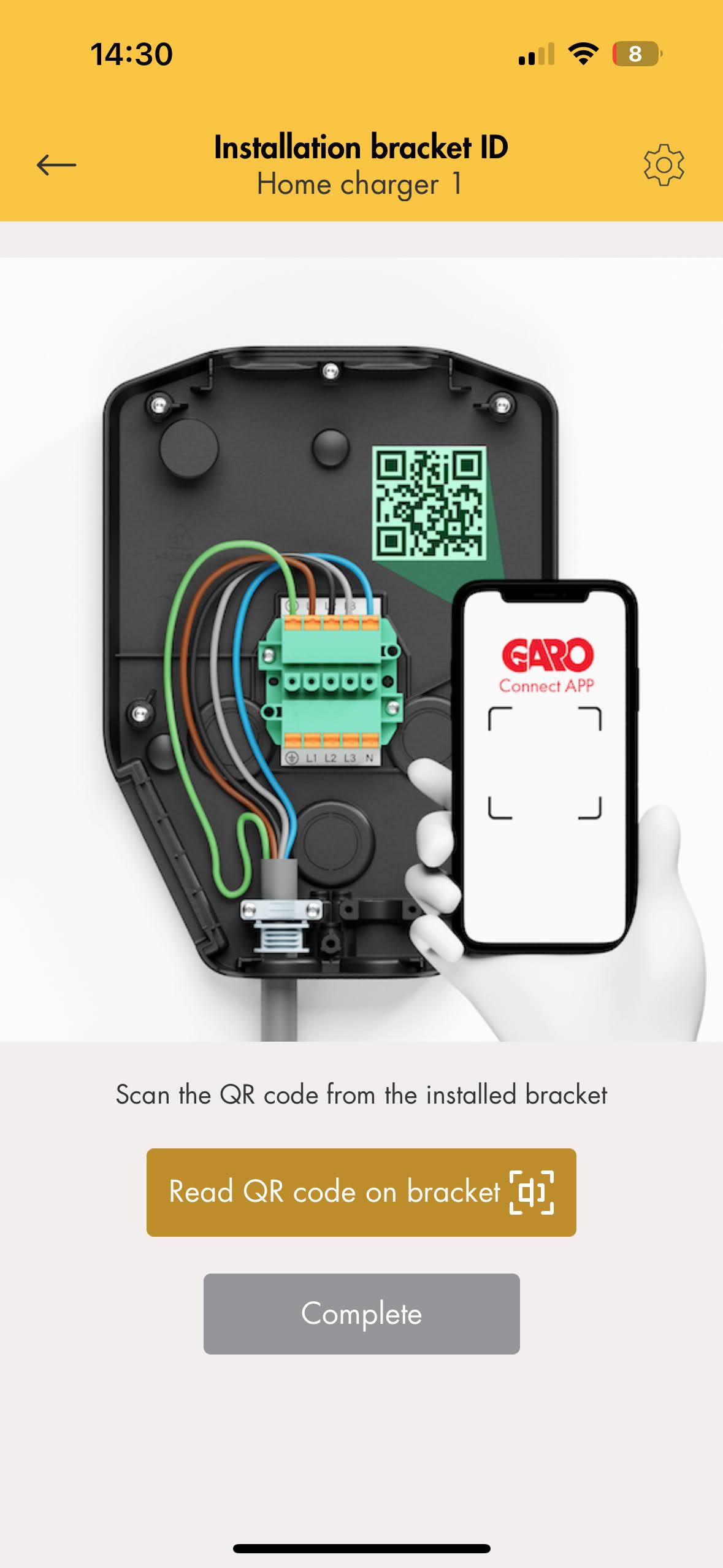

• Сканирайте QR кода от предната страна на гърба на зарядното устройство GARO. Кликнете върху бутона „Прочетете QR кода в скоба“ в центъра.

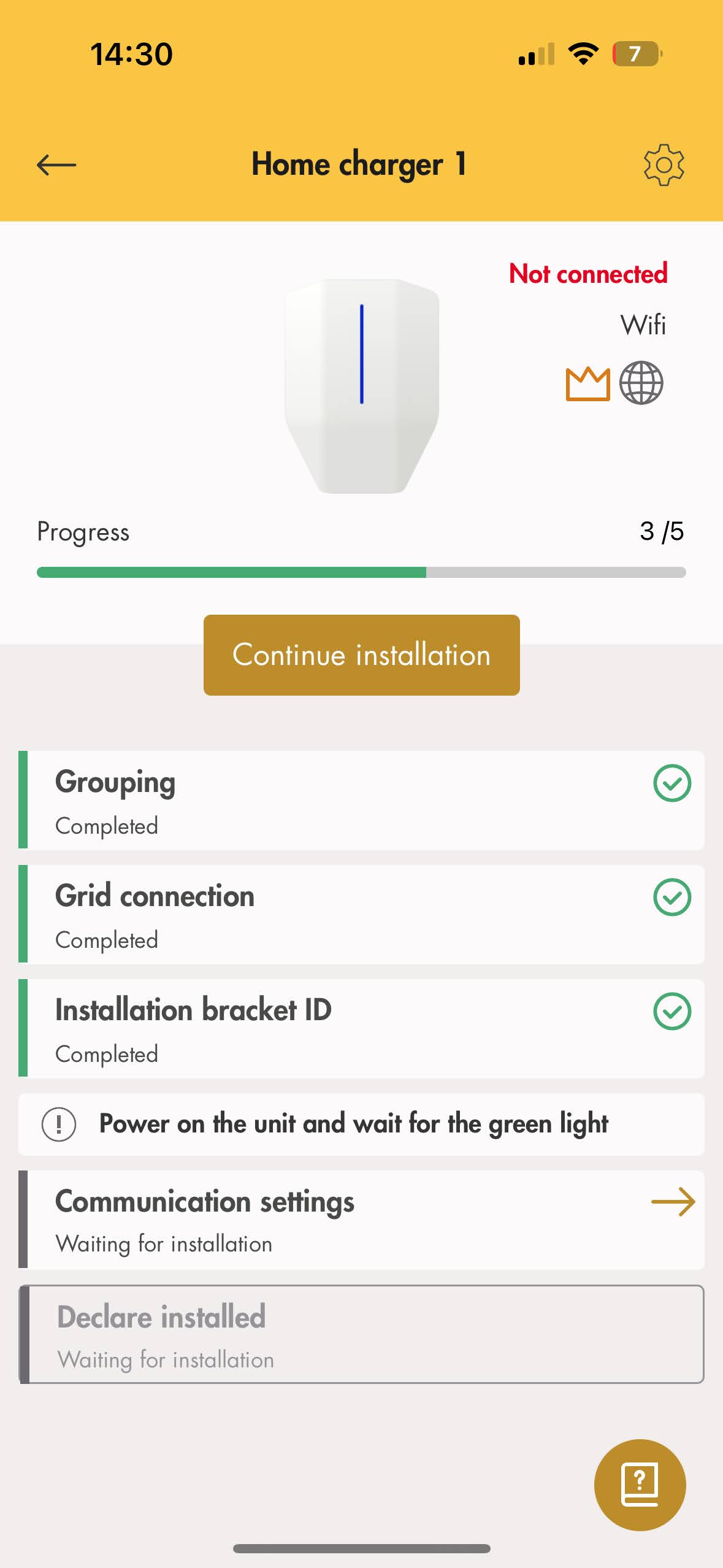

• Продължете към настройките за комуникация. Кликнете върху „Продължаване на инсталацията“ в центъра.

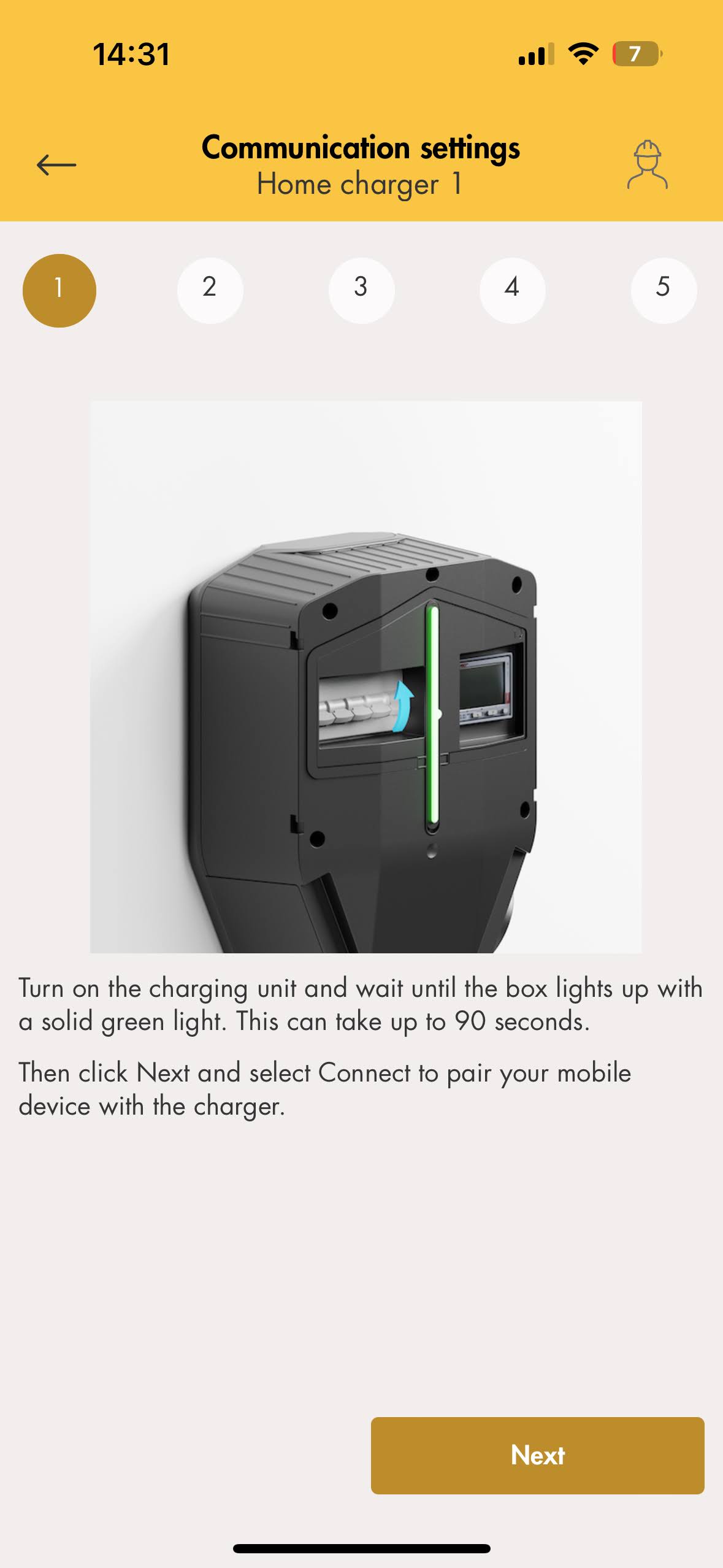

• Включете зарядното устройство Garo и щракнете надясно върху бутона „Напред“.

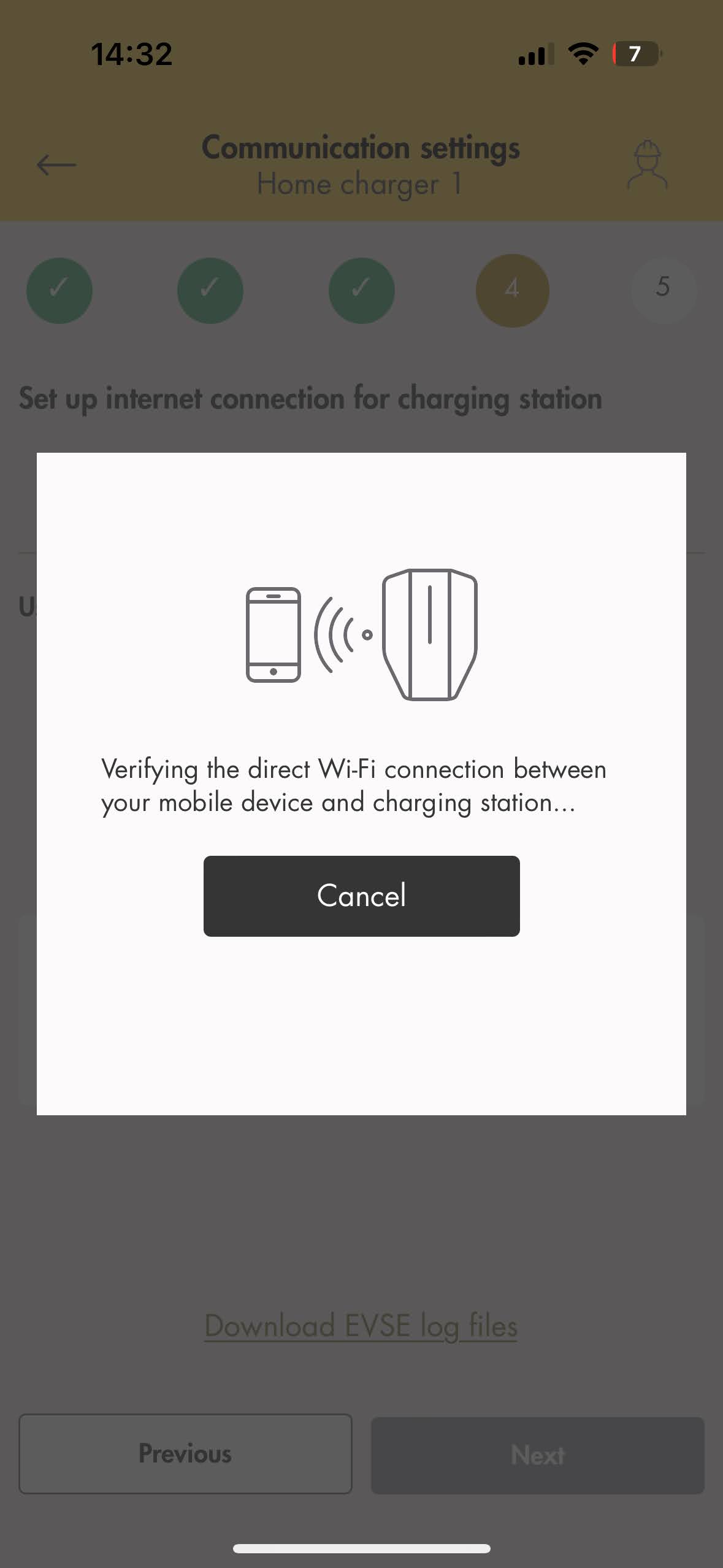

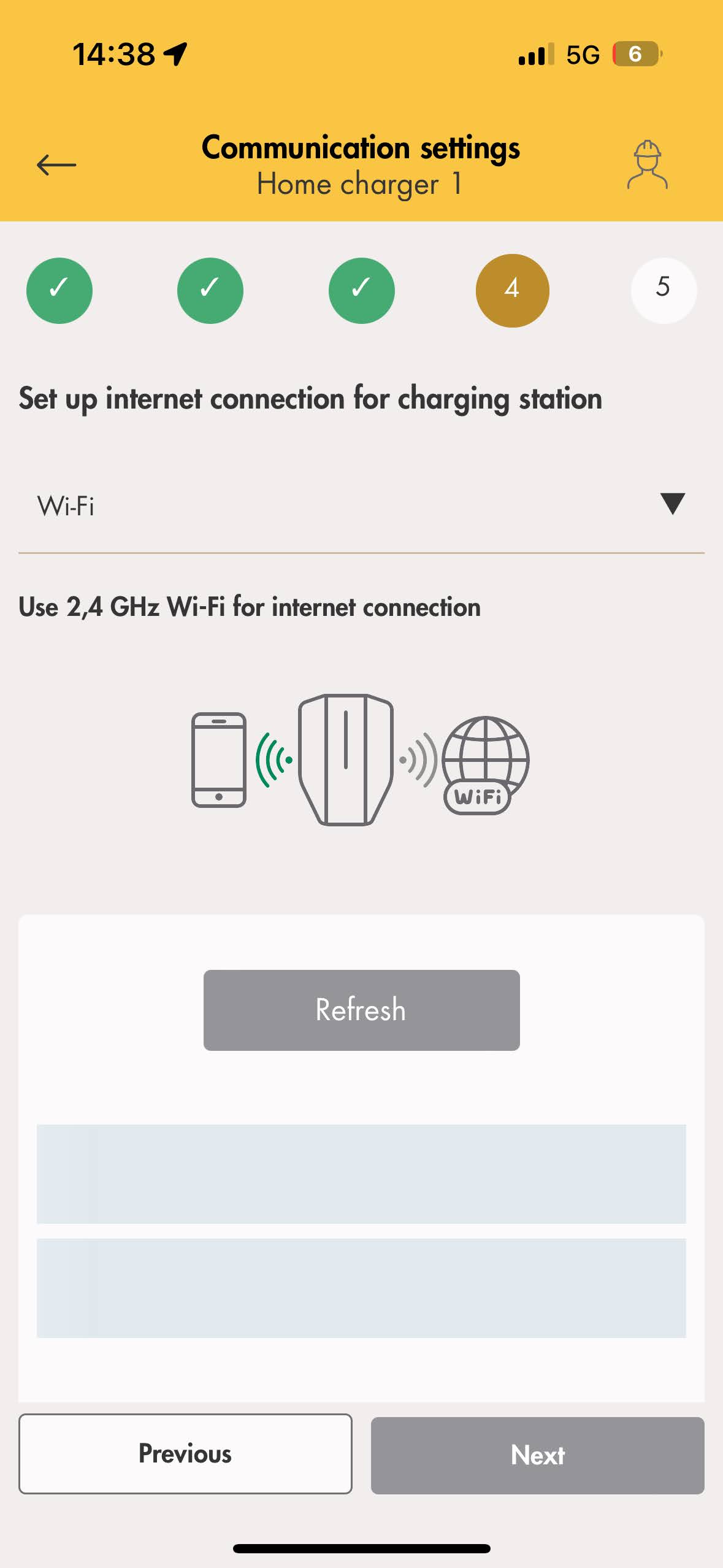

• Ще се появи проверка за директна Wi-Fi връзка.

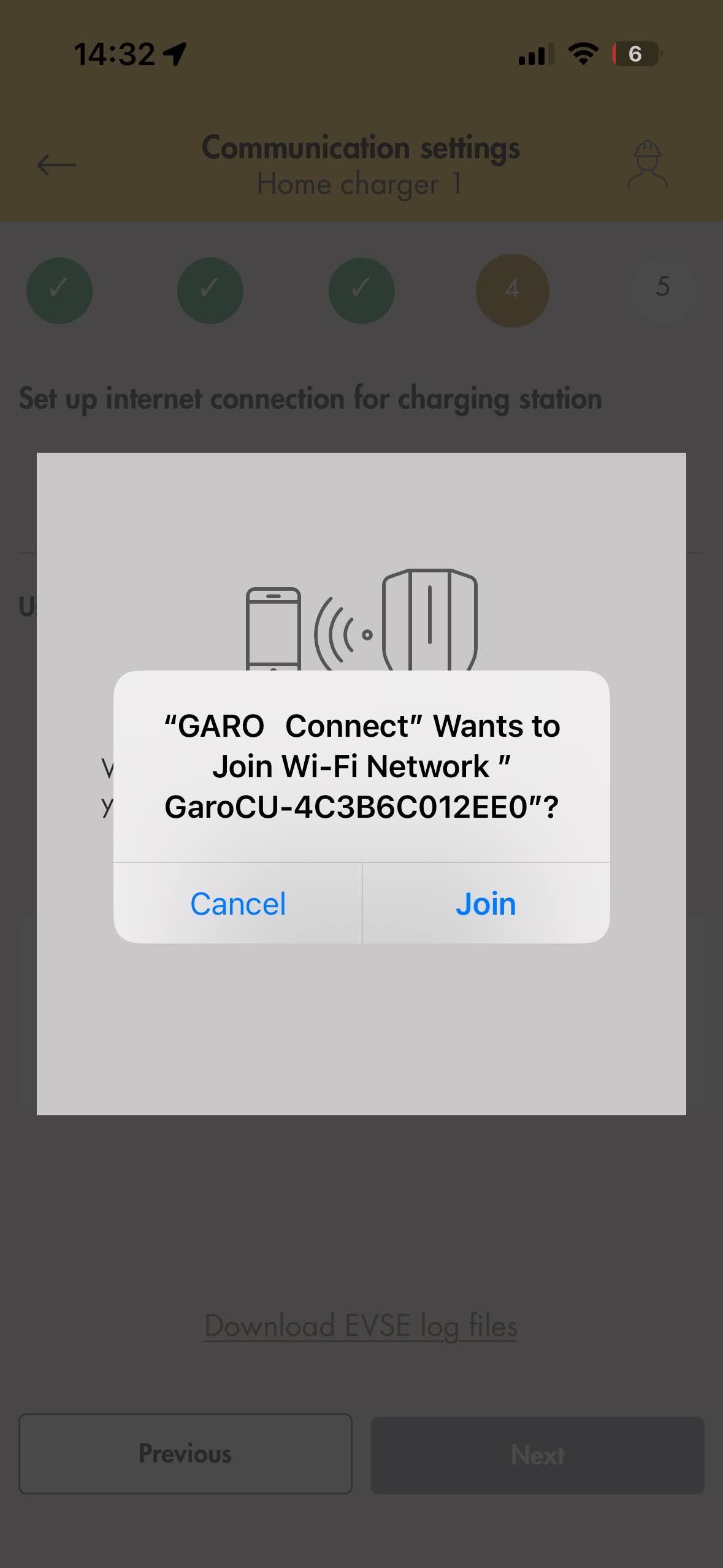

• Присъединете се към предложената Wi-Fi мрежа.

• Ще се появи връзка със зарядно устройство GARO и телефон.

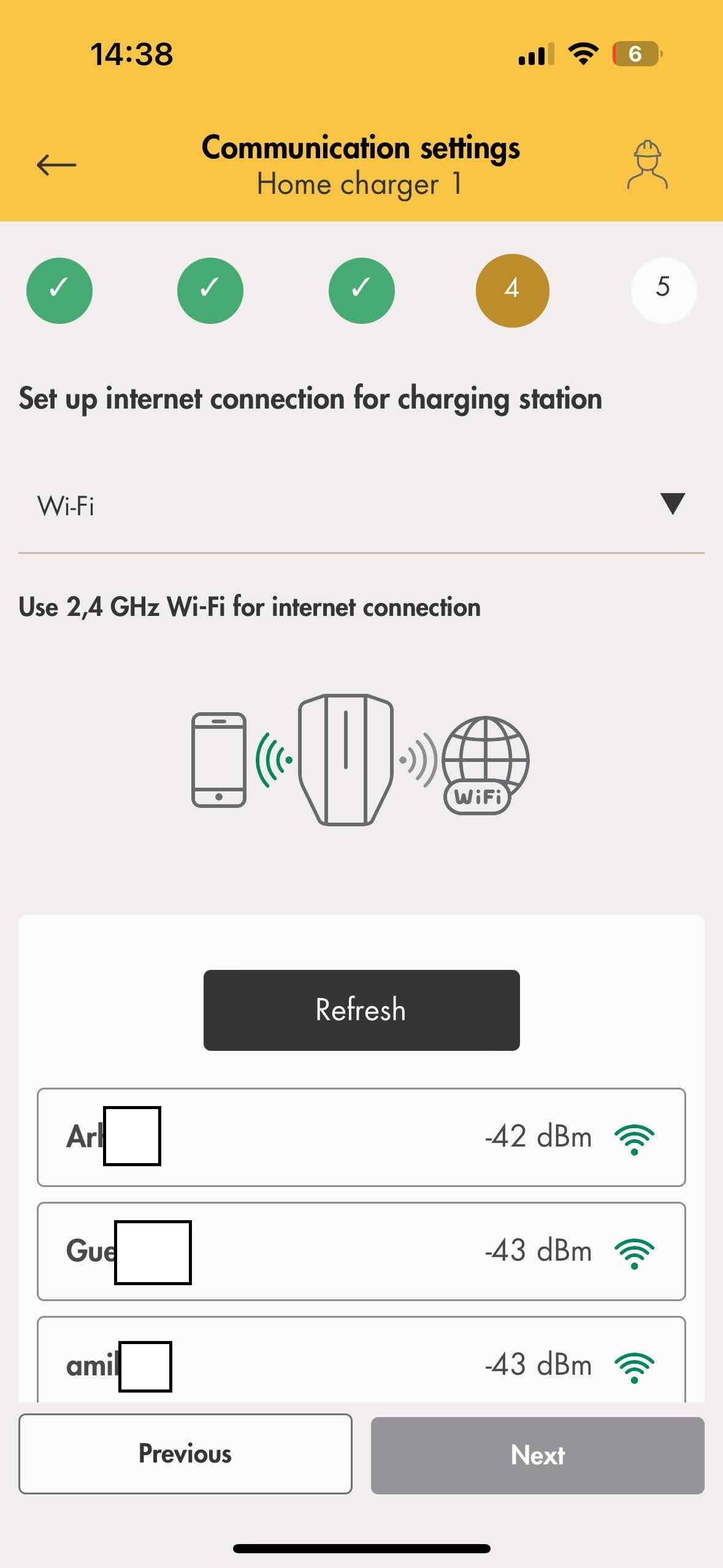

• Изберете Wi-Fi, към който ще бъде свързано зарядното устройство GARO, и щракнете надолу върху бутона „Напред“.

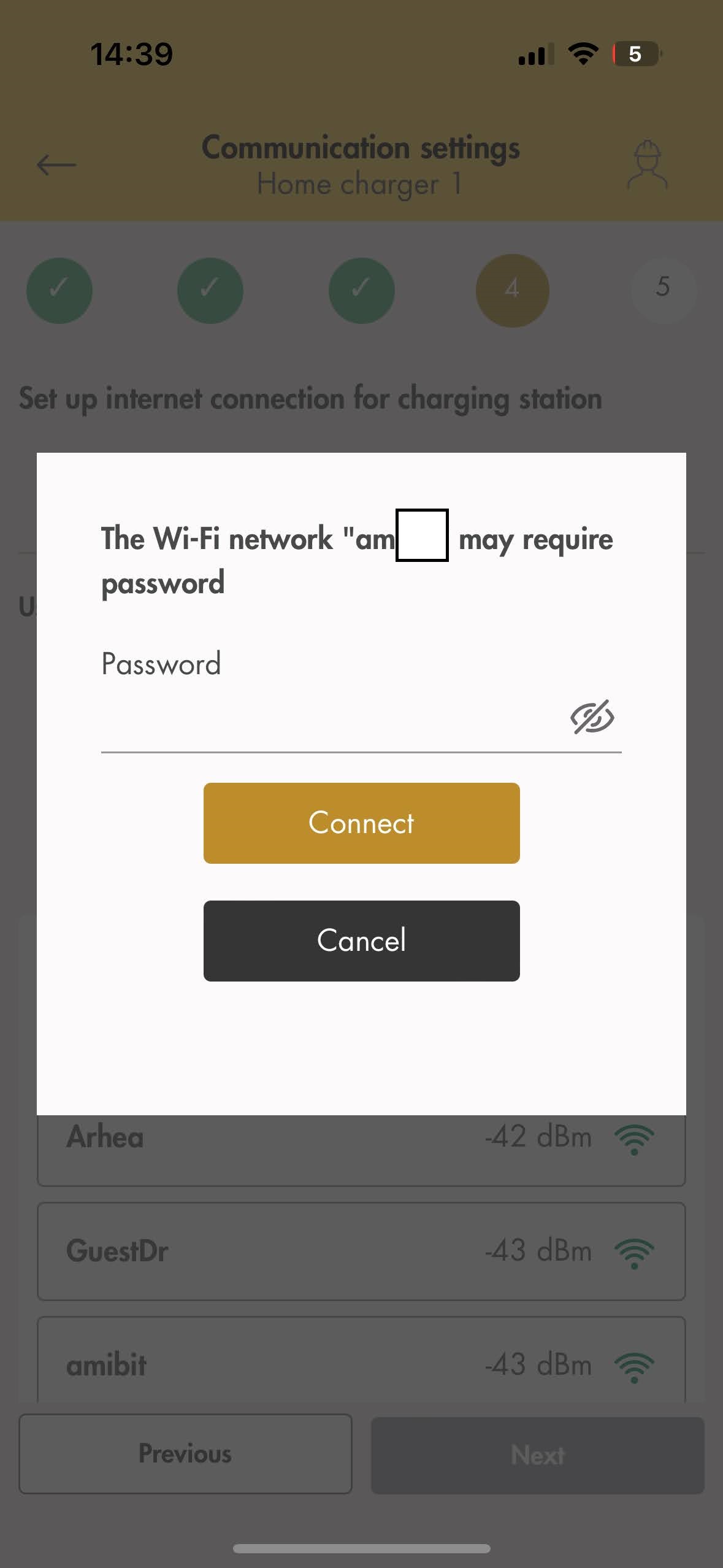

• Въведете паролата и щракнете върху „Свързване“ в центъра.

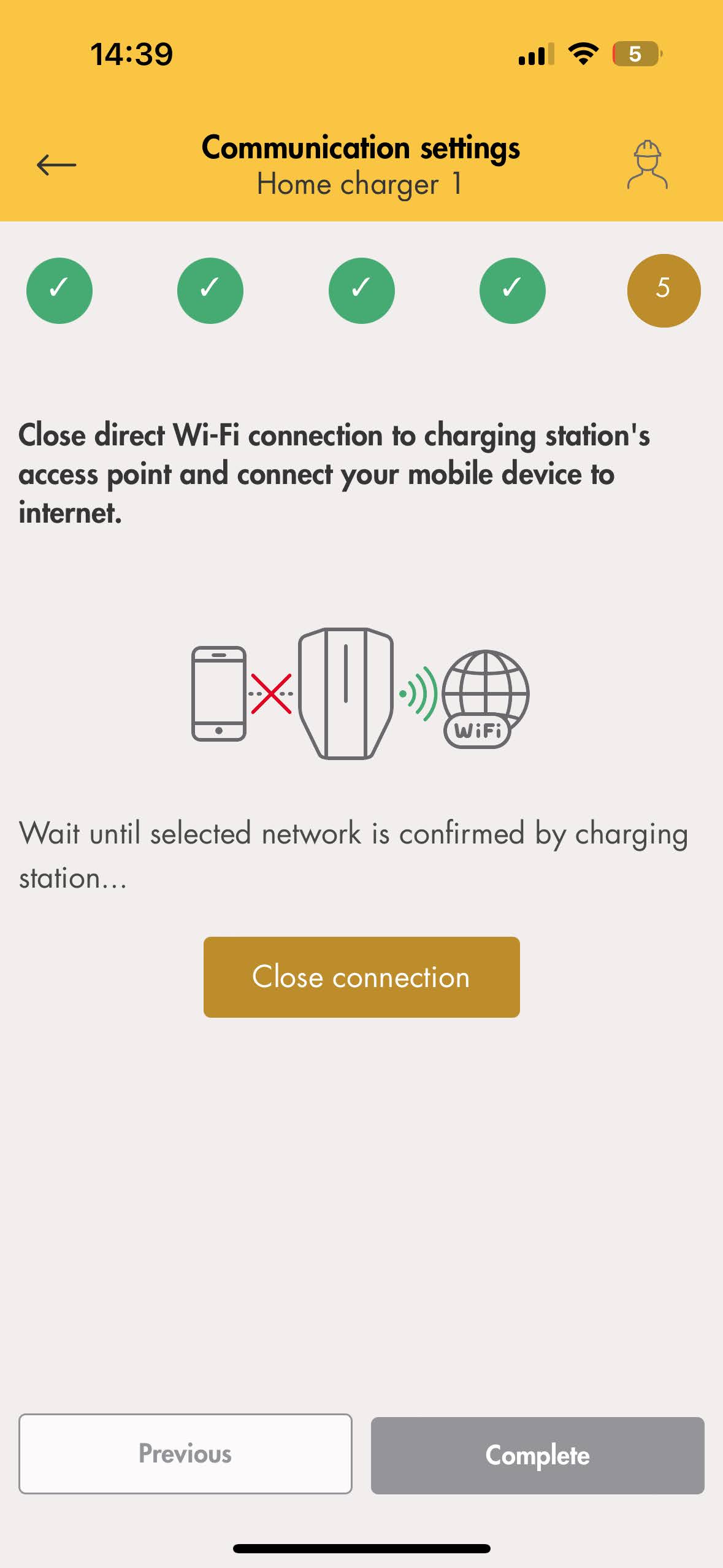

• Затваряйки директната връзка, щракнете върху „Затваряне на връзката“ в центъра, след което щракнете върху бутона „Завършване“.

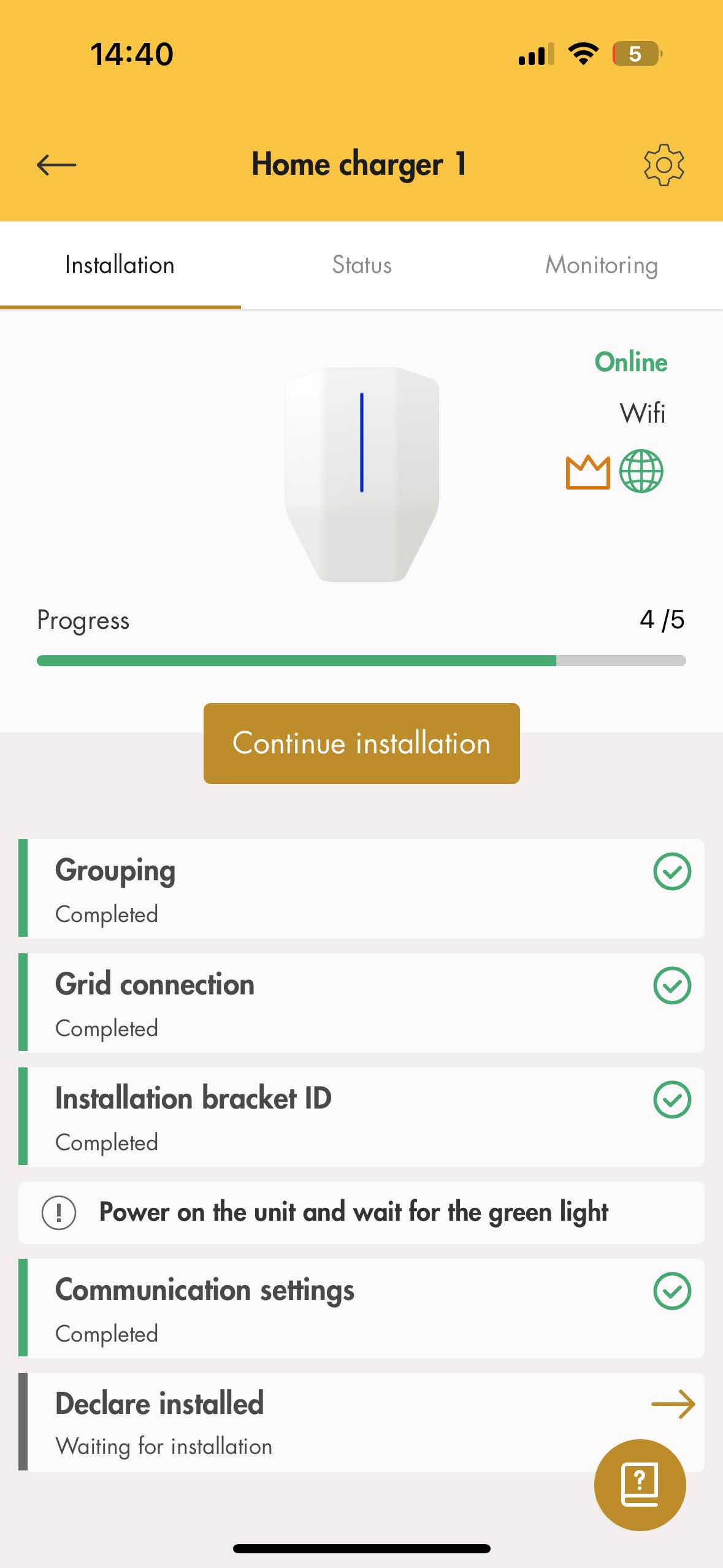

• Продължете да декларирате инсталираните

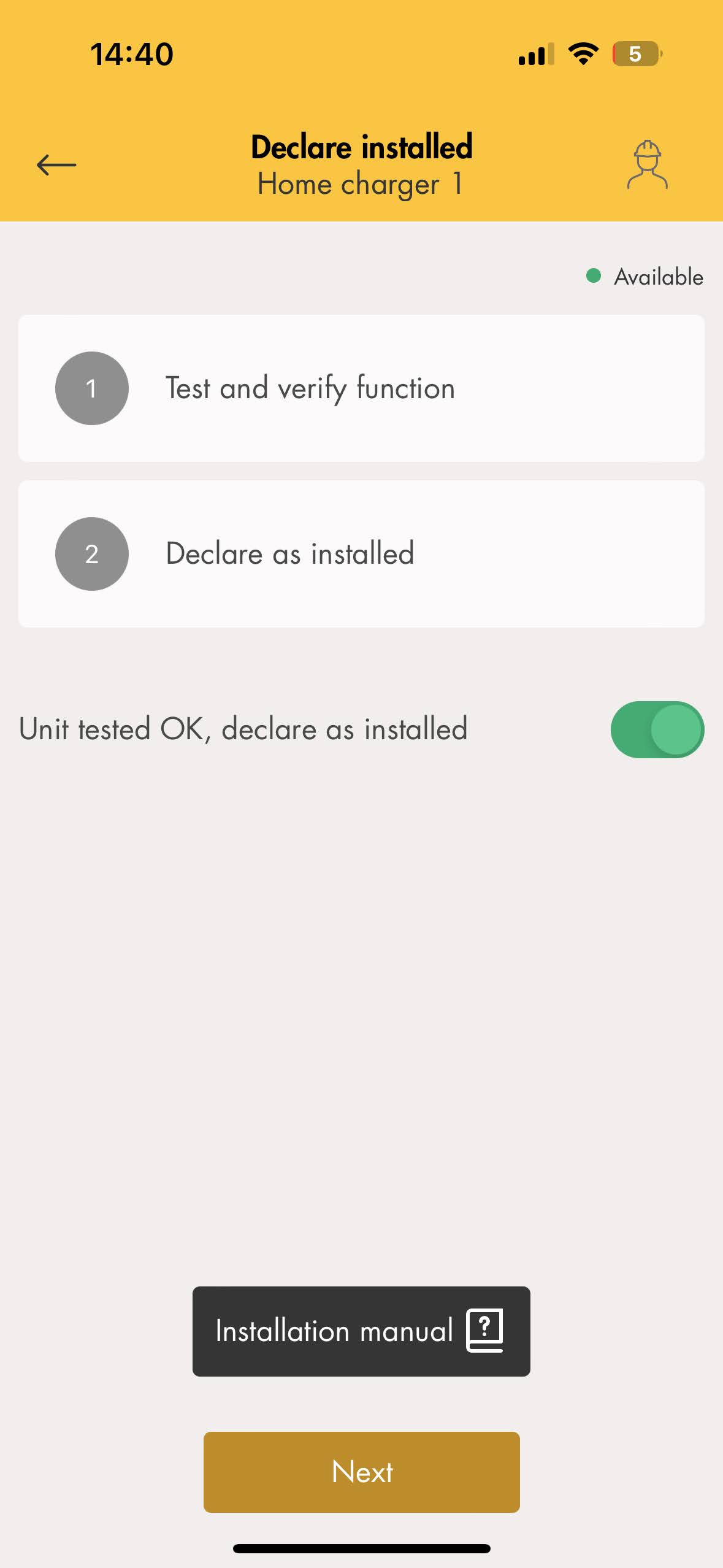

• Ще се появи ново меню, в което е налична функцията Тест и проверка, както и функцията Decalre as instaliran. Ако тестовете са наред, декларирайте зарядното устройство GARO като инсталирано и щракнете върху бутона „Напред“.





3. Свържете зарядното устройство GARO към същата Wi-Fi мрежа като контролера Reduxi

За комуникация между контролера Reduxi и зарядното устройство GARO и двете устройства трябва да са свързани към една и съща мрежа. Както е посочено в точка 2.1, същата мрежа трябва да бъде избрана и за Reduxi, независимо дали е LAN или WLAN.

След като този критерий бъде изпълнен, преминете към настройките на OCPP.



4. Конфигурация за OCPP комуникация между зарядното устройство GARO и контролера Reduxi

4.1 Добавете устройство

Първо влезте в локалния Reduxi конфигуратор и добавете ново устройство, като щракнете върху бутона „Добавяне на устройство“.



4.2 Изберете устройството, което искате да добавите

В рамките на първата стъпка изберете основни настройки:

• Изберете тип устройство: EV зарядно устройство,
• Изберете тип: OCPP 1.6 - JSON,
• И дефинирайте името.

4.3 Конфигурация на устройството за OCPP

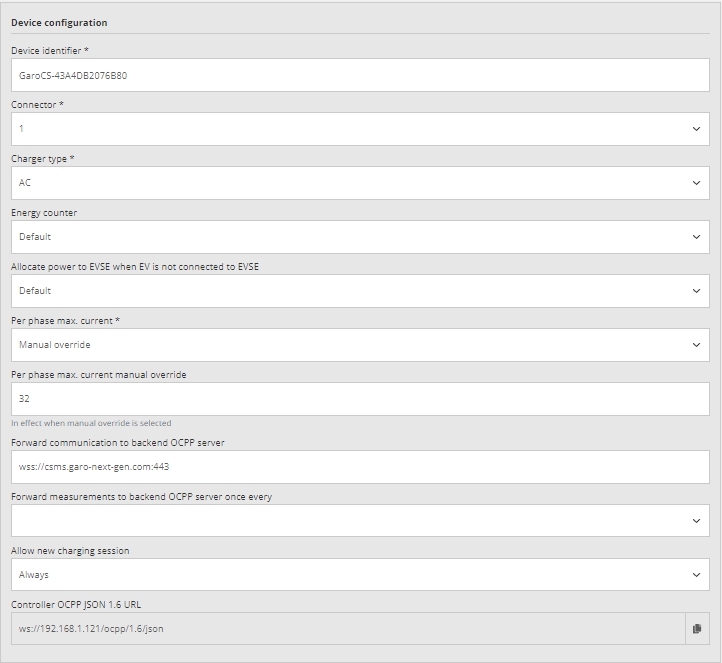

Втората стъпка се използва за комуникационния канал, за да може OCPP комуникацията да работи правилно. Първо попълнете идентификатора на устройството, получен от зарядното устройство GARO.

Когато се използва протокол OCPP JSON 1.6, е необходим OCPP URL адрес на сървъра, генериран от контролера Reduxi. URL може да бъде получен директно от комуникационния канал.

Примерен URL адрес: ws://192.168.1.121/ocpp/1.6/json/

4.4 Конфигурирайте настройките на OCPP в зарядното устройство GARO

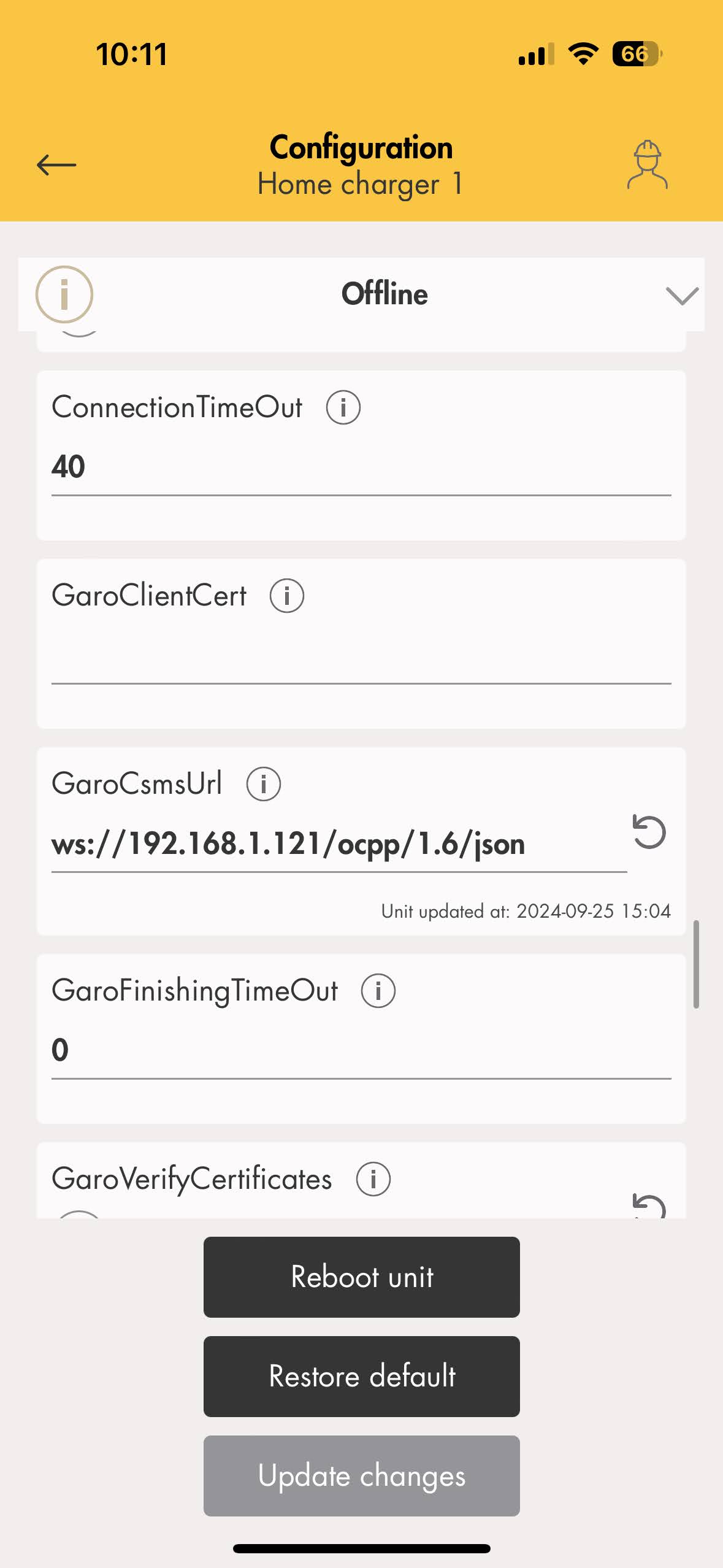

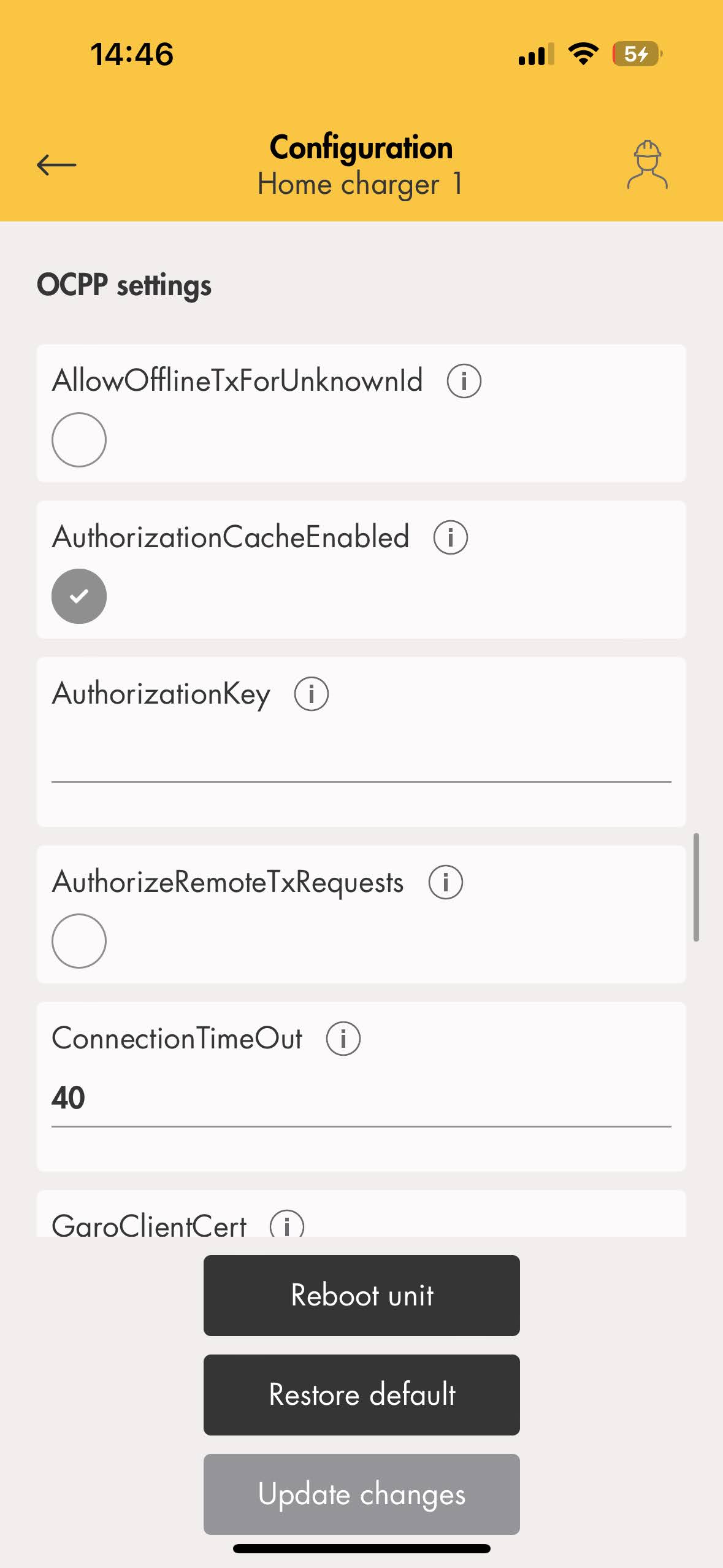

След като получите JSON URL от Reduxi, последната стъпка е да го поставите в зарядното устройство GARO, за да установите OCPP връзката. Отидете до секцията 'Configuration' на зарядното устройство GARO, след това 'OCPP Settings', превъртете надолу до 'GaroCsmsURL' и поставете URL адреса.









4.5 Тествайте комуникацията

За да се гарантира, че OCPP комуникацията е установена, може да се извърши комуникационен тест чрез бутона „Тестване на комуникацията“, разположен долу вдясно след всички полета на комуникационния канал.

Има три различни случая на комуникационен отговор.

Случай 1: Комуникацията работи правилно.

Случай 2: Не може да се комуникира с устройство 1, идентификаторът на устройството не е зададен или е различен.

Случай 3: Не е намерено устройство с комуникация OCPP 1.6.

4.6 Параметри по подразбиране

Попълнете разширените настройки и изберете параметрите, показани на изображението по-долу. Настройките могат да варират в зависимост от нуждите на местоположението. След като сте готови, щракнете върху бутона „Готово“ долу вдясно на екрана.

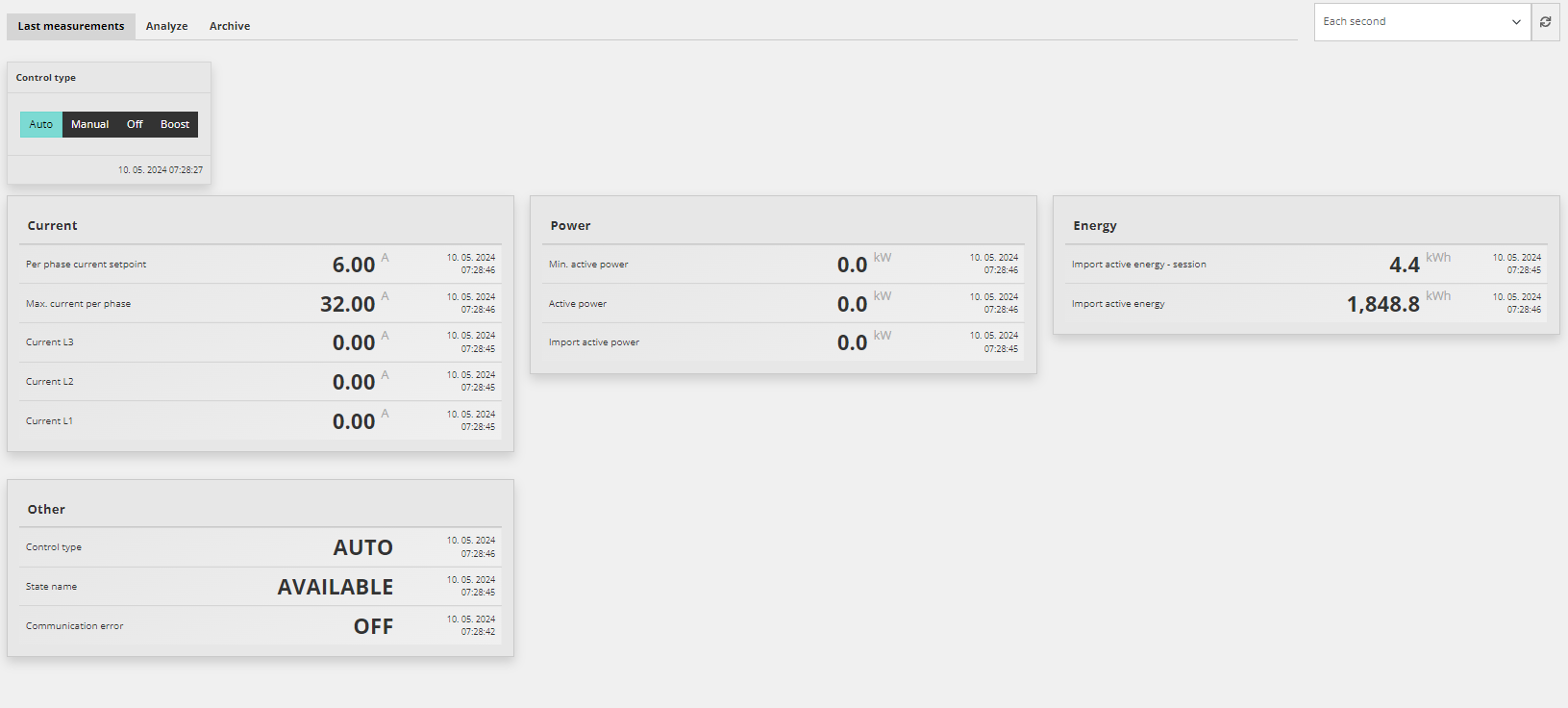

4.7 Отчитане от устройството

Целта на тази точка е да покаже как да проверявате показанията от устройството. Това се прави под „Устройство/Последно измерване“.

След като устройството бъде успешно добавено чрез конфигуратора, то може да се наблюдава чрез облачното приложение Reduxi.

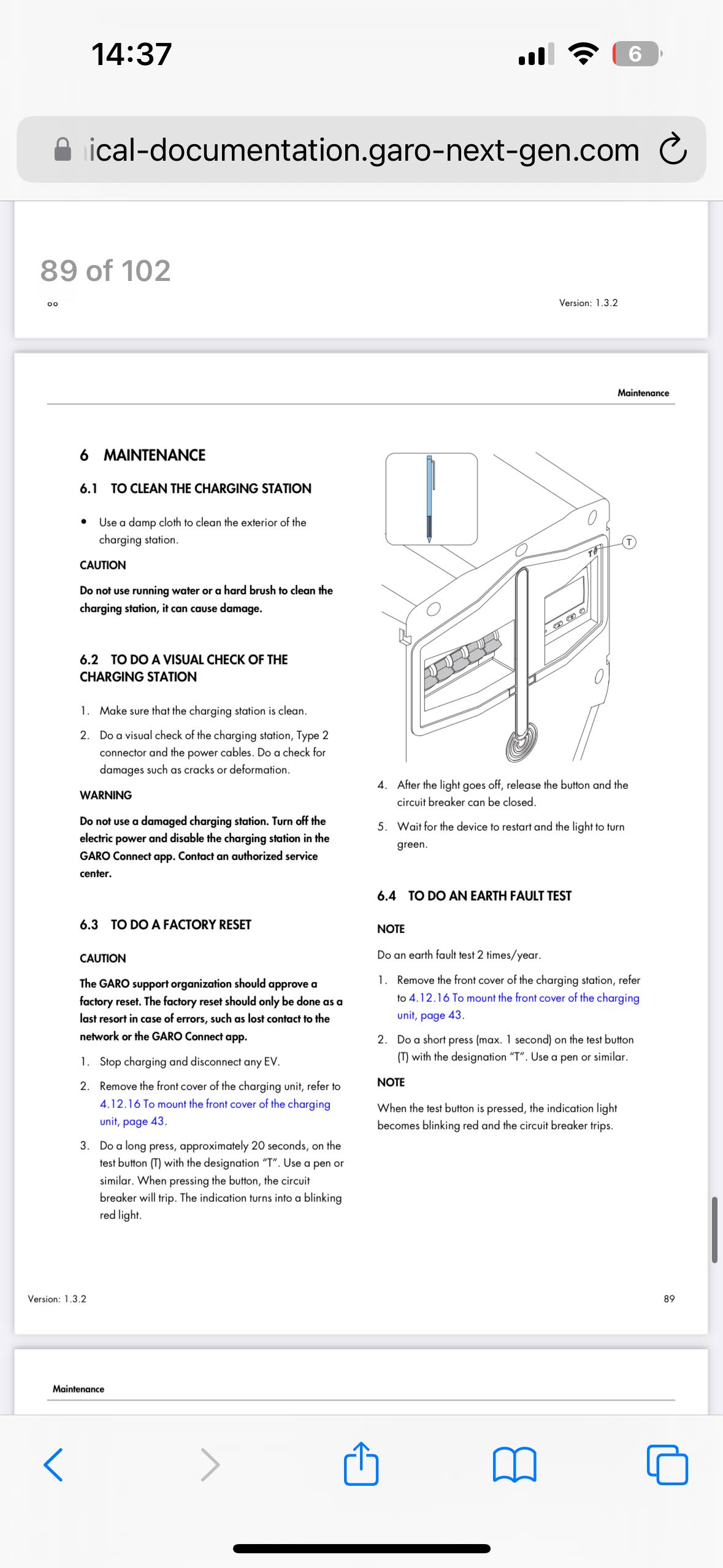

4.8 Фабрично нулиране

В случаите, когато зарядното устройство е преместено или трябва да се свърже с друга мрежа, може да се наложи възстановяване на фабричните настройки. За да извършите фабрично нулиране, натиснете и задръжте тестовия бутон за 20 секунди, след което преконфигурирайте зарядното устройство GARO.
