Интегрирайте контролера Reduxi със зарядното устройство DAZE чрез Wi-Fi, като използвате протокола Modbus TCP. Гъвкавостта на Reduxi позволява намаляване на разходите с до 30%.
1. Инсталирайте приложението DAZE
https://daze.eu/app/?srsltid=AfmBOoq5agChFczaqILrD_VeUxX6LoP94akVQBYgFT9ZeHPy9PqFh56d
1.1 Приложението е достъпно в Google Store: https://play.google.com/store/apps/details?id=com.daze.ble
1.2 Приложението е достъпно в Apple App Store:
https://apps.apple.com/it/app/daze/id1616674889
2. Свържете се с приложението DAZE

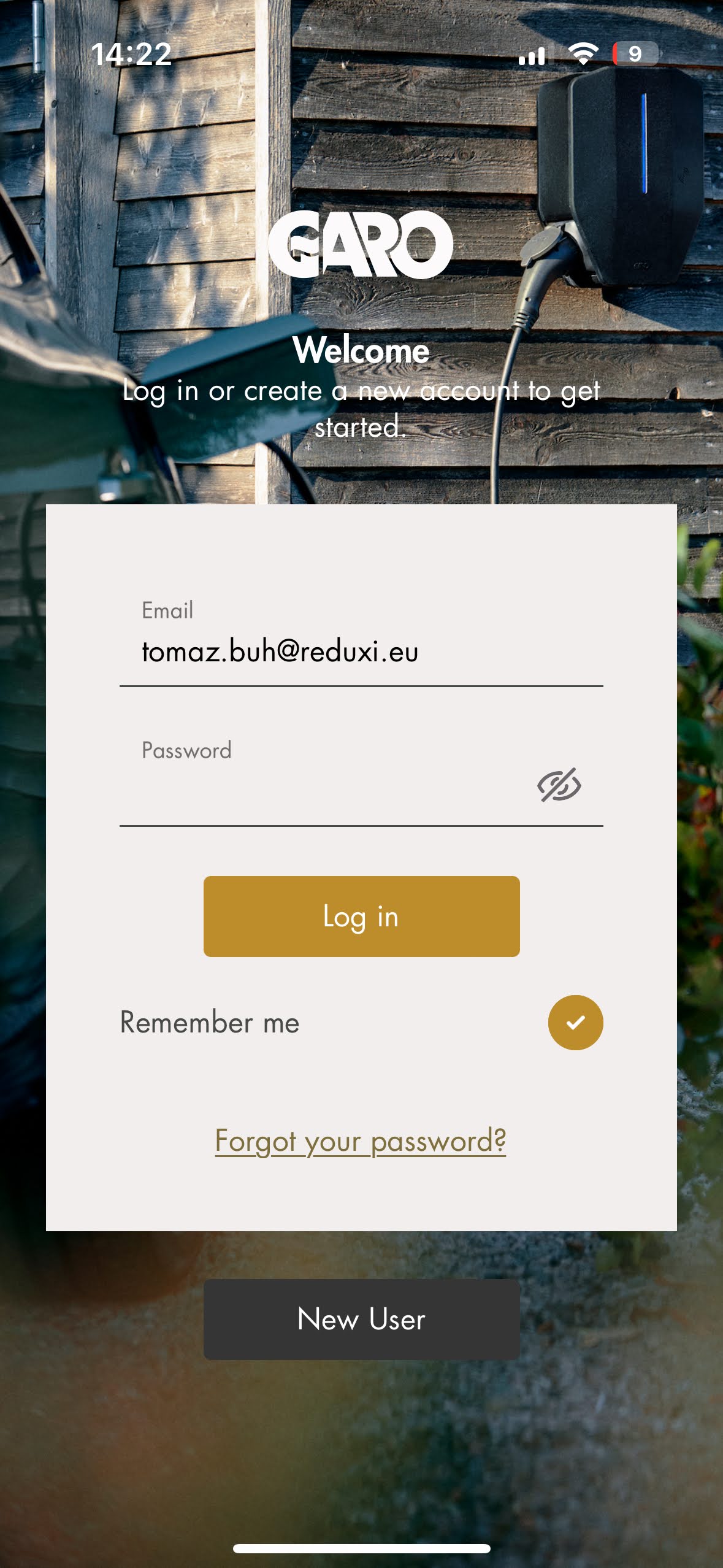

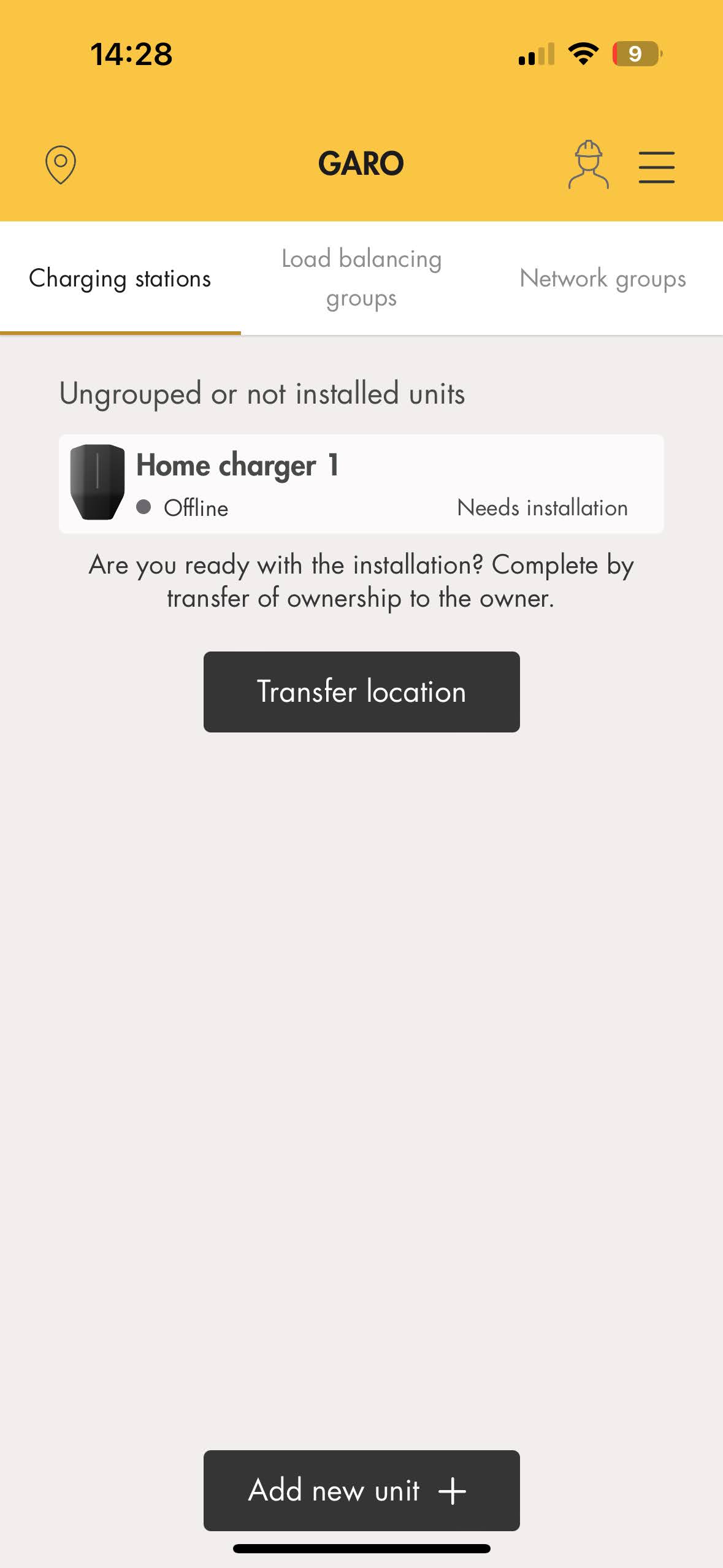

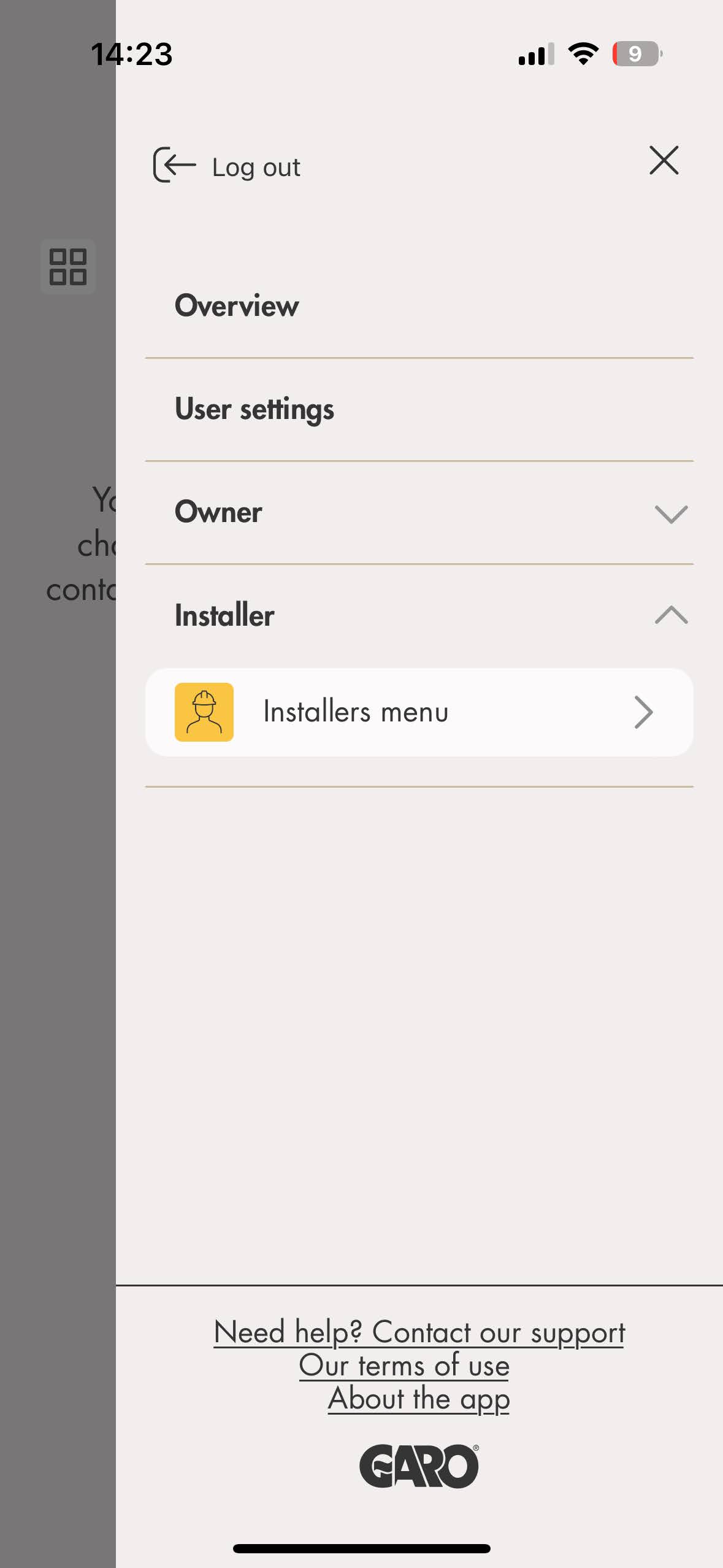

2.1 Вход/Регистрация в приложението GARO Connect

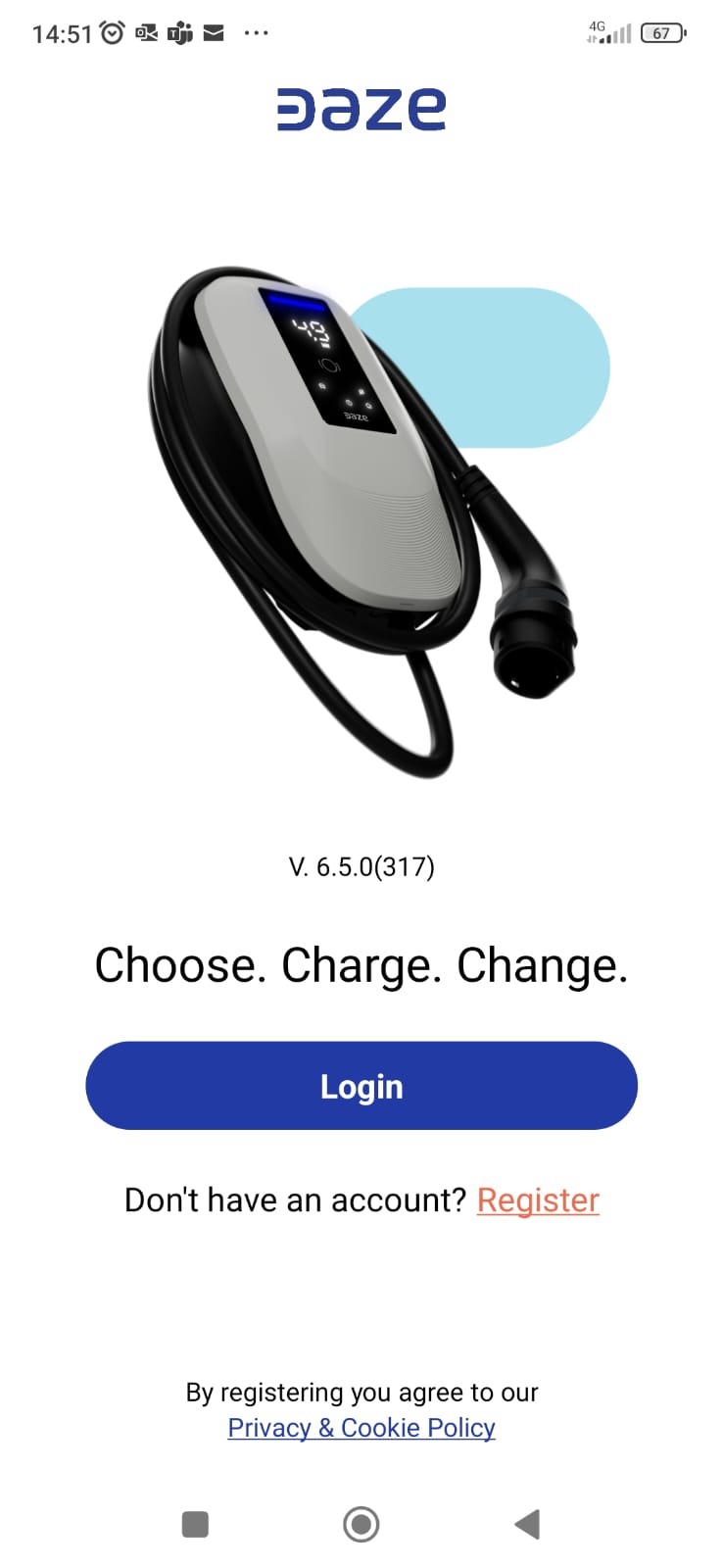

Отворете приложението и влезте или регистрирайте нов акаунт, като щракнете върху бутона „Регистрация“, след което влезте.
2.1.1 Настройки на зарядното устройство DAZE EV
След като влезете в системата, трябва да се извърши конфигурация за зарядното устройство DAZE.

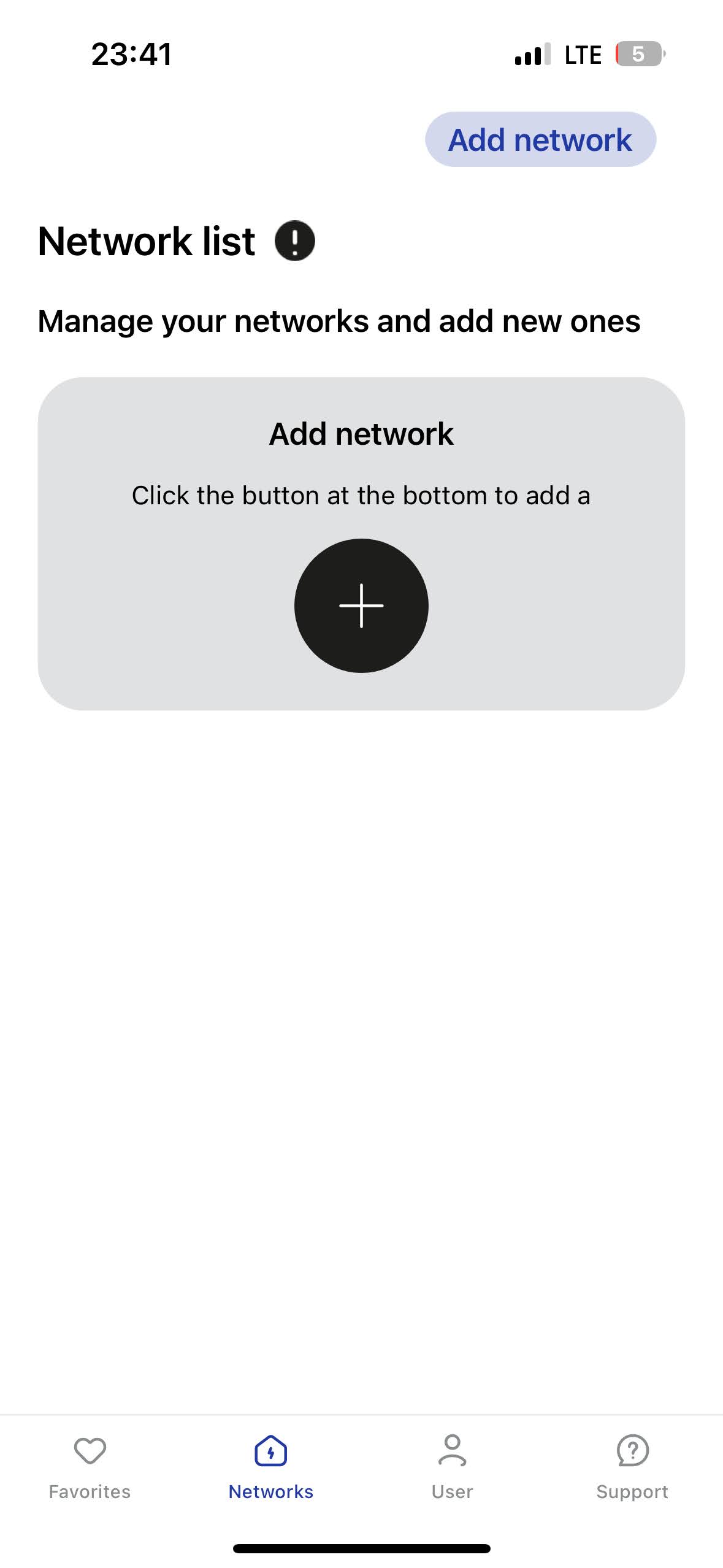

- Добавете мрежа

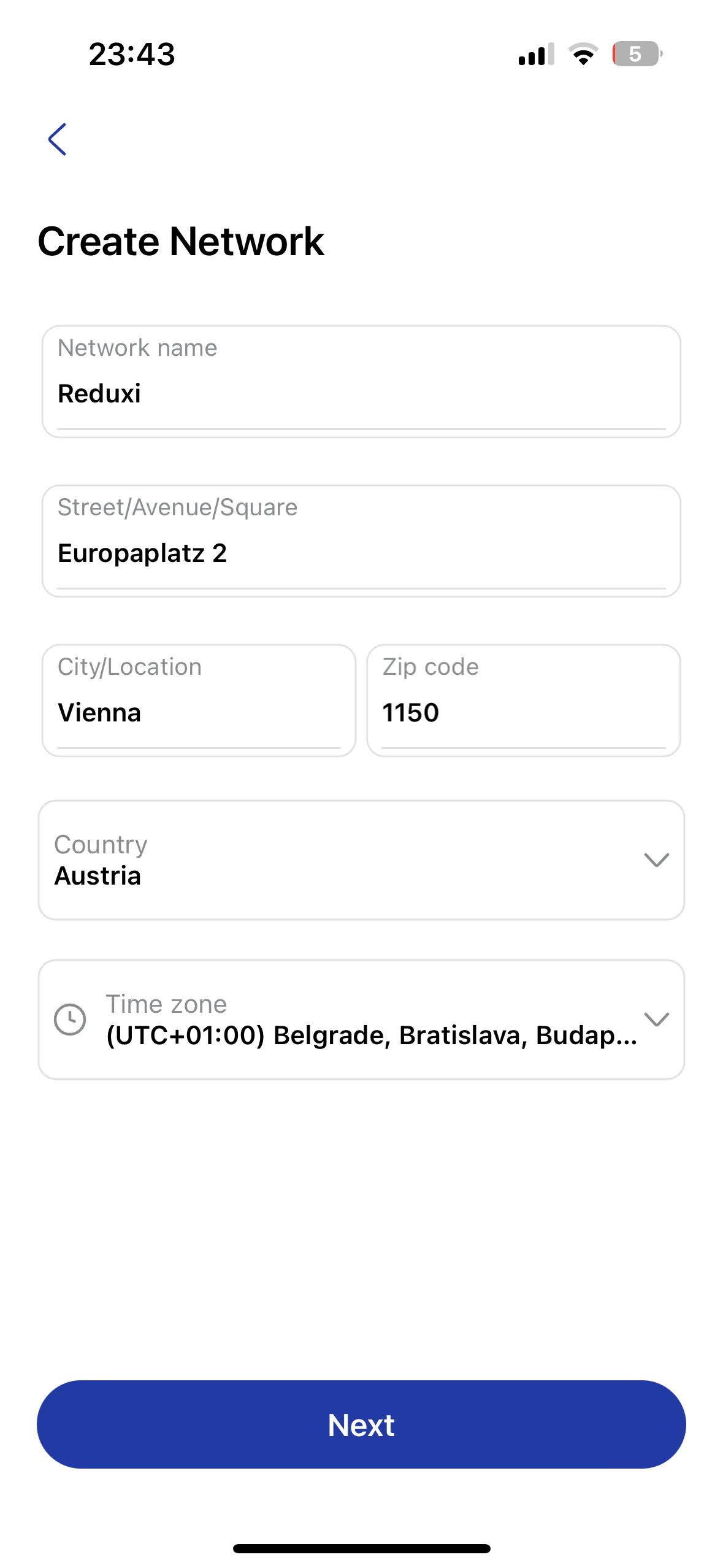

- Създайте мрежа (попълнете необходимата информация)
- Системни параметри

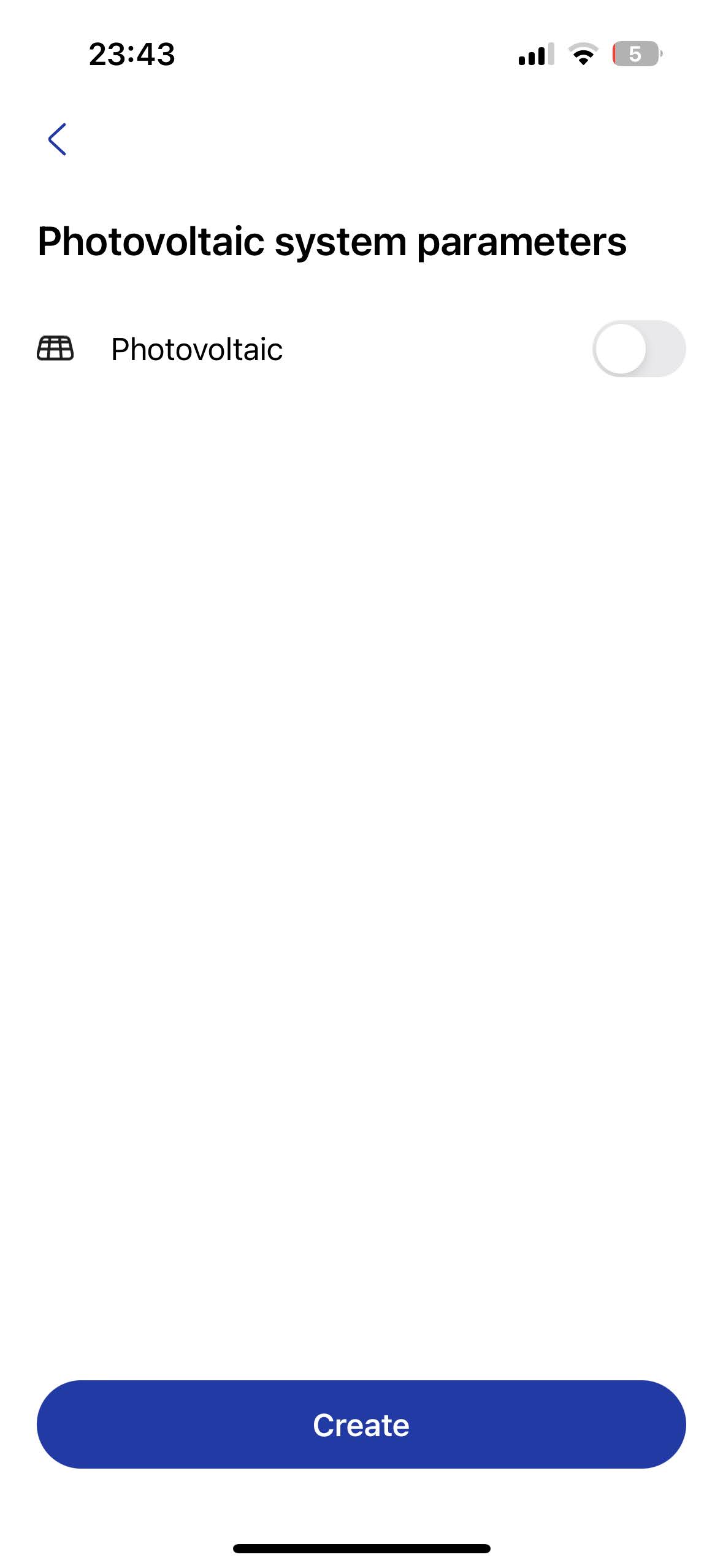

- Параметри на фотоволтаичната система (ако е внедрена)

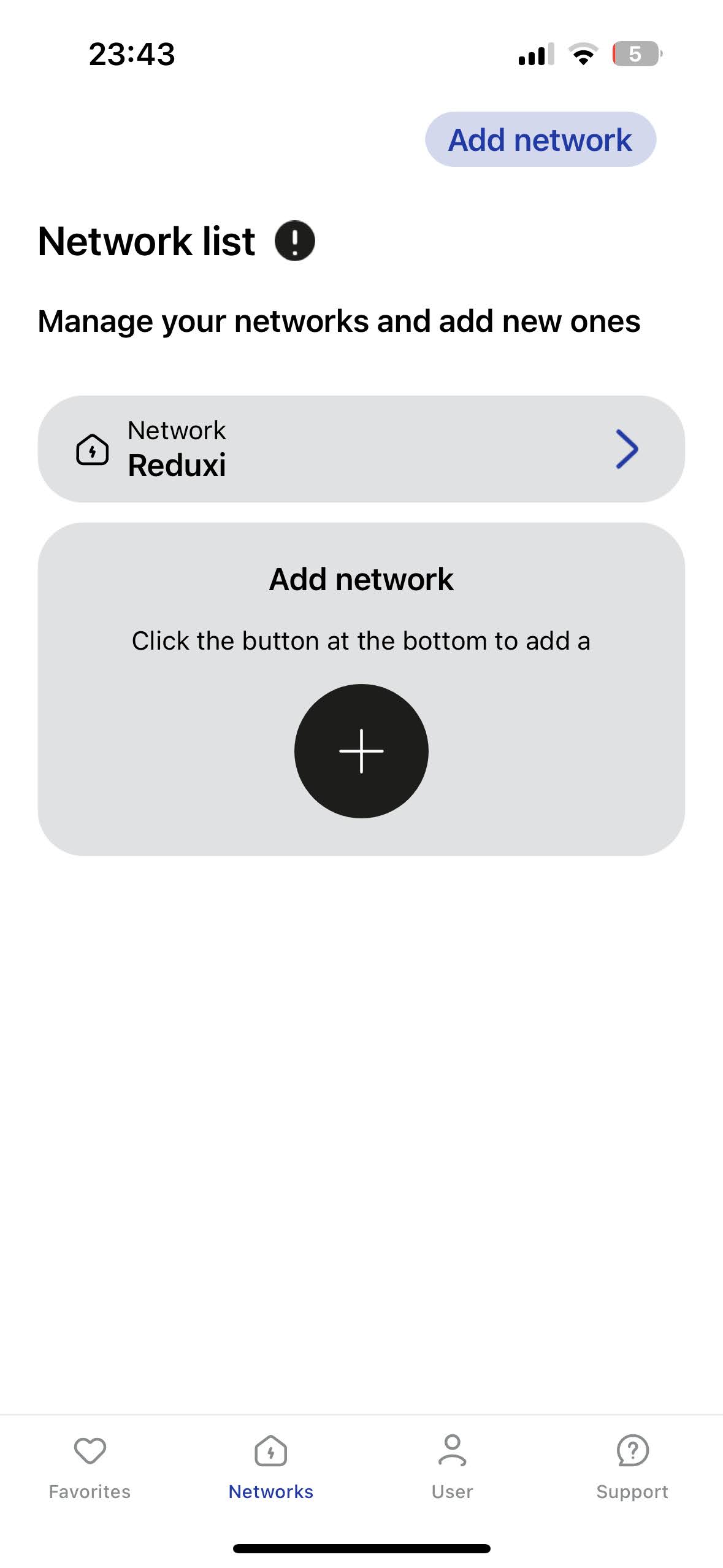

- Списък с мрежи (изберете новодобавена мрежа)

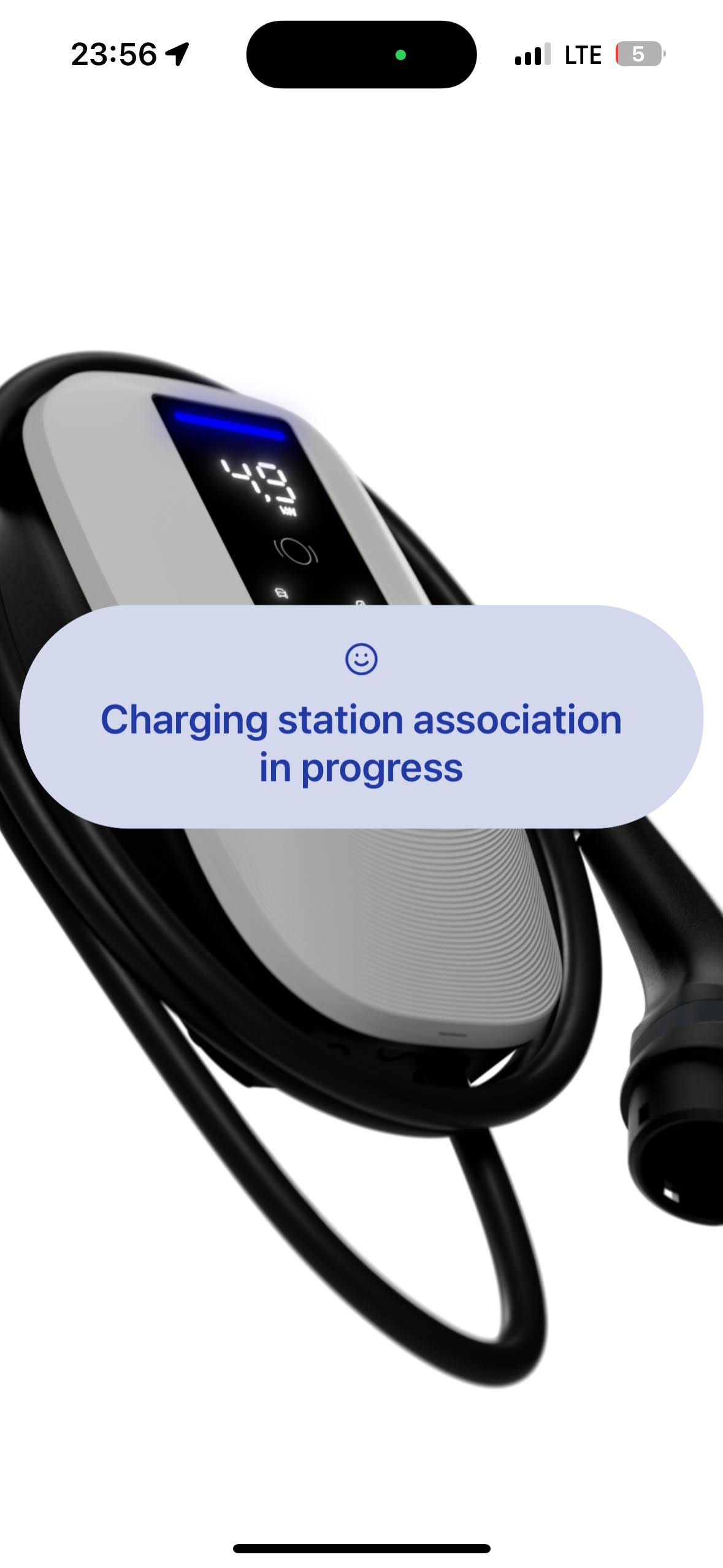

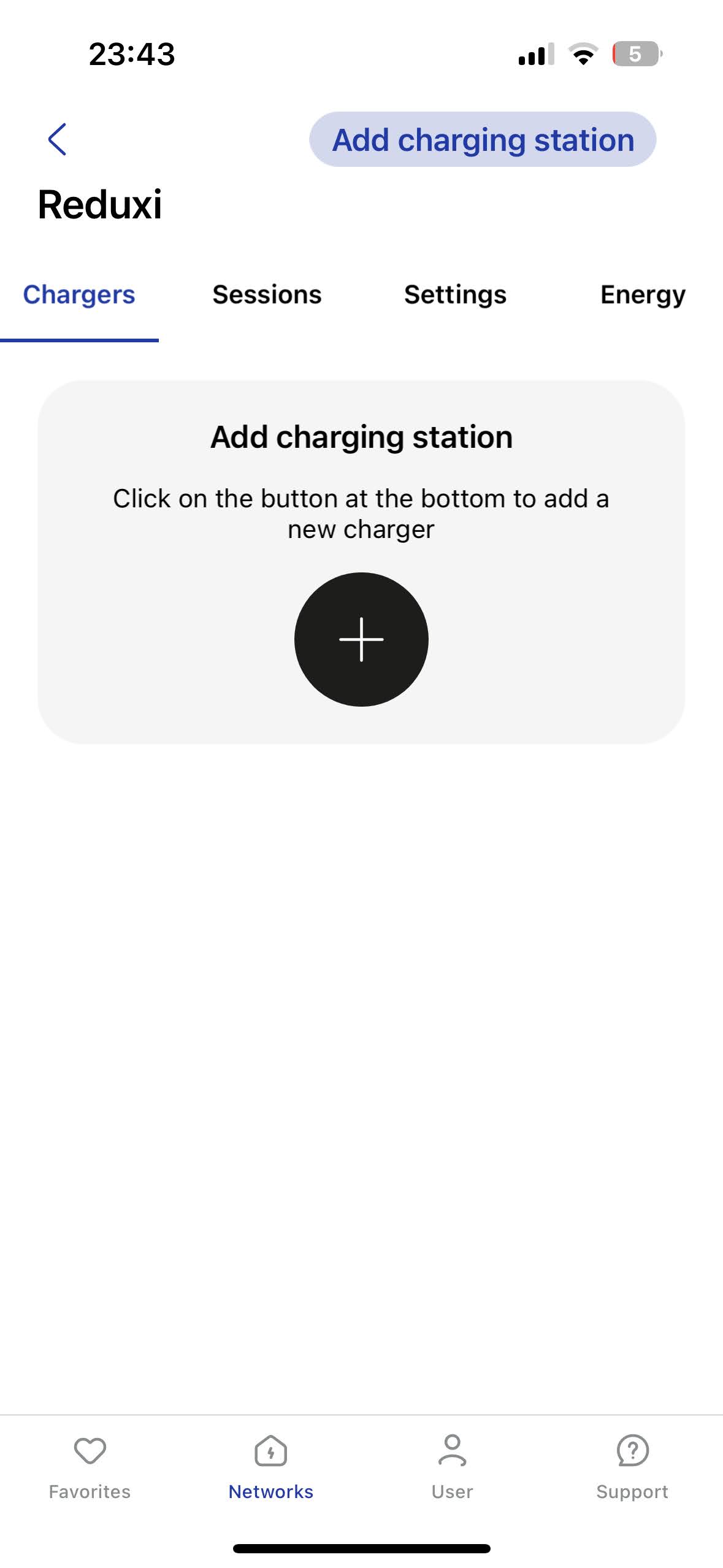

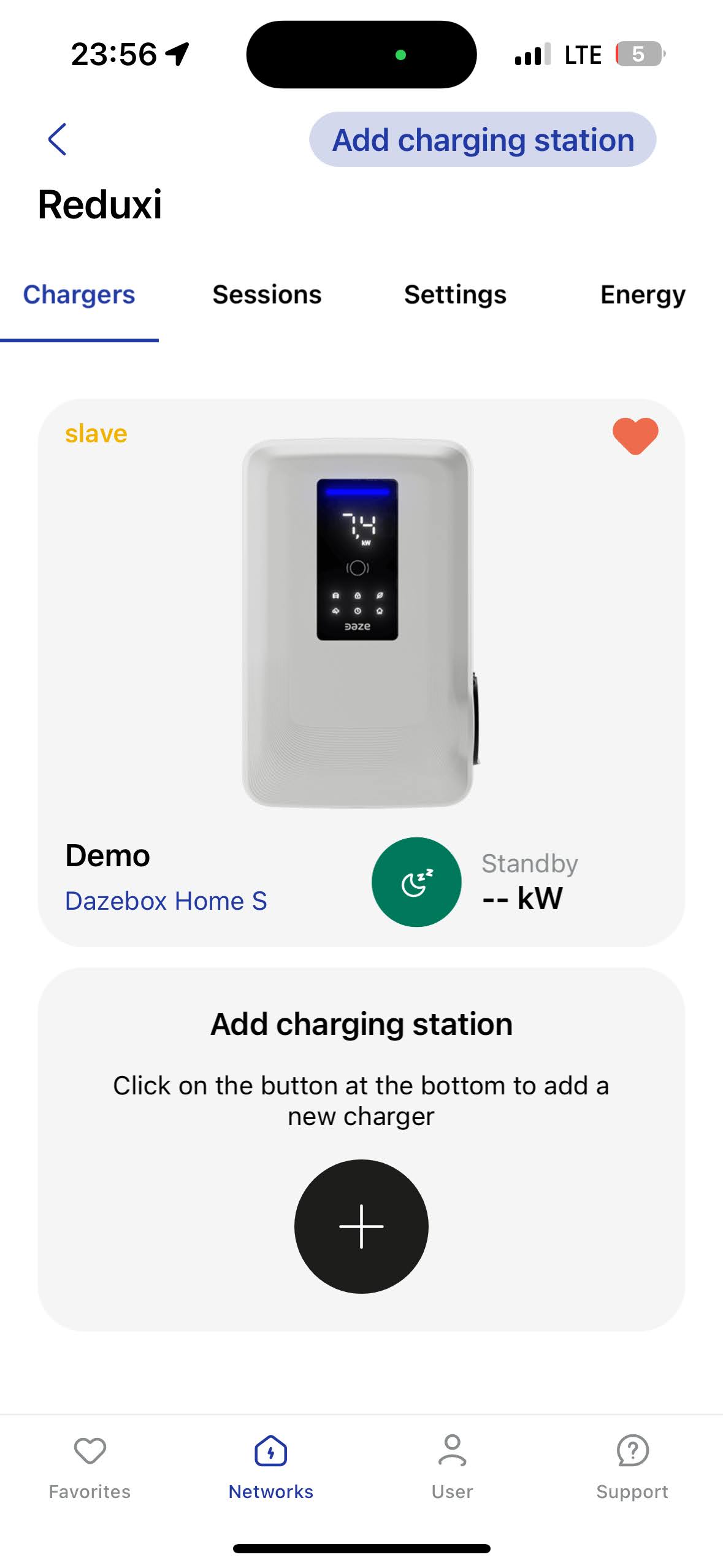

- Добавете станция за зареждане

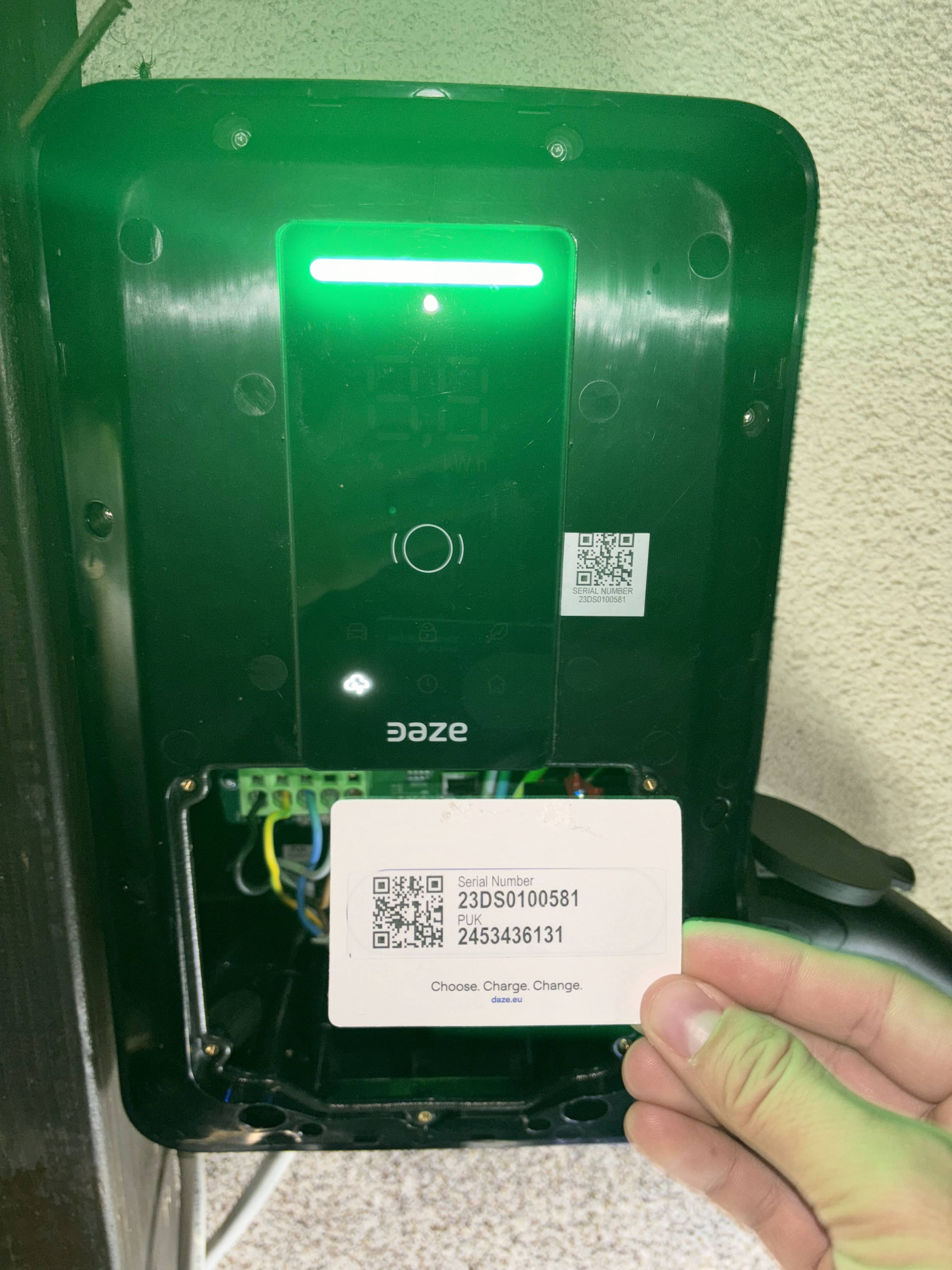

- Сканирайте QR кода на картата

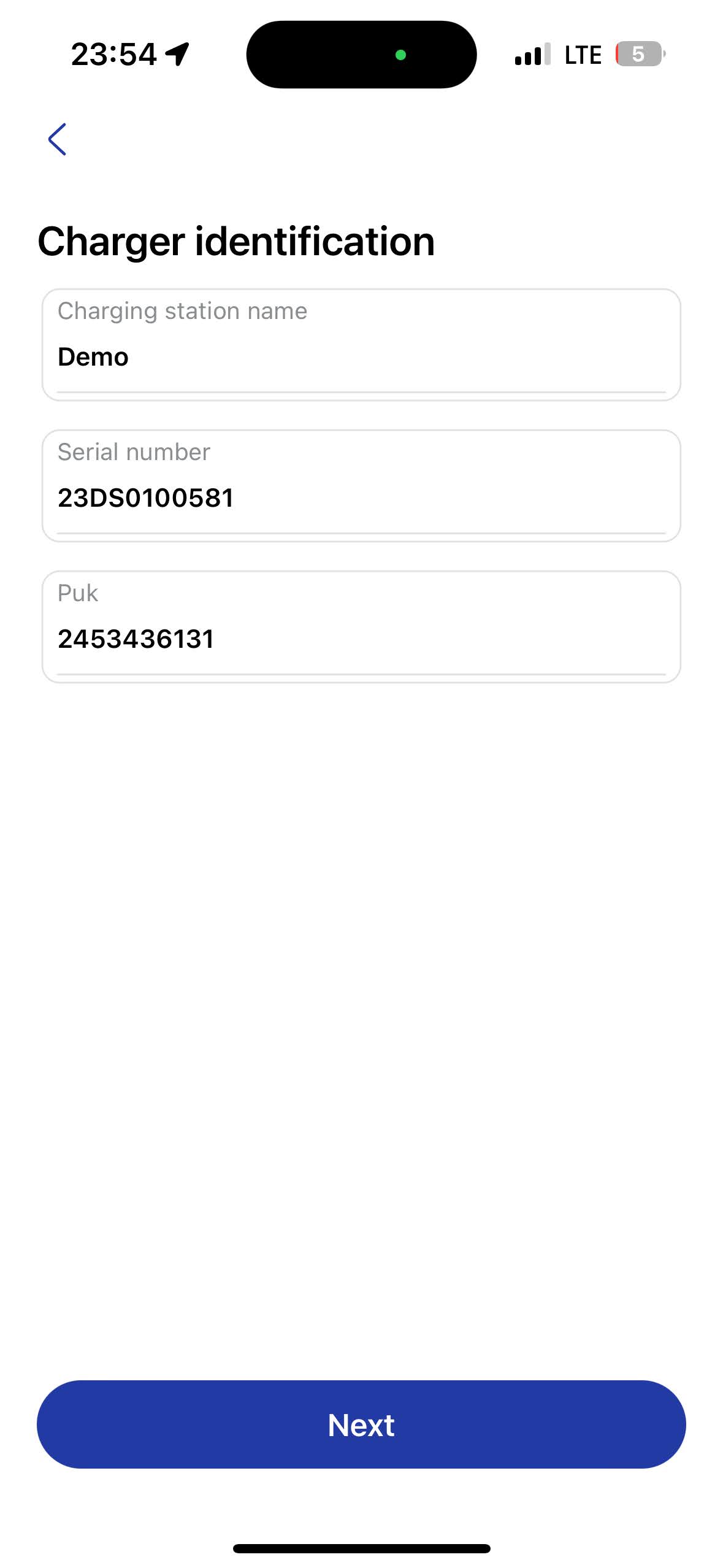

- Идентификация на зарядното устройство (от карта с QR код)

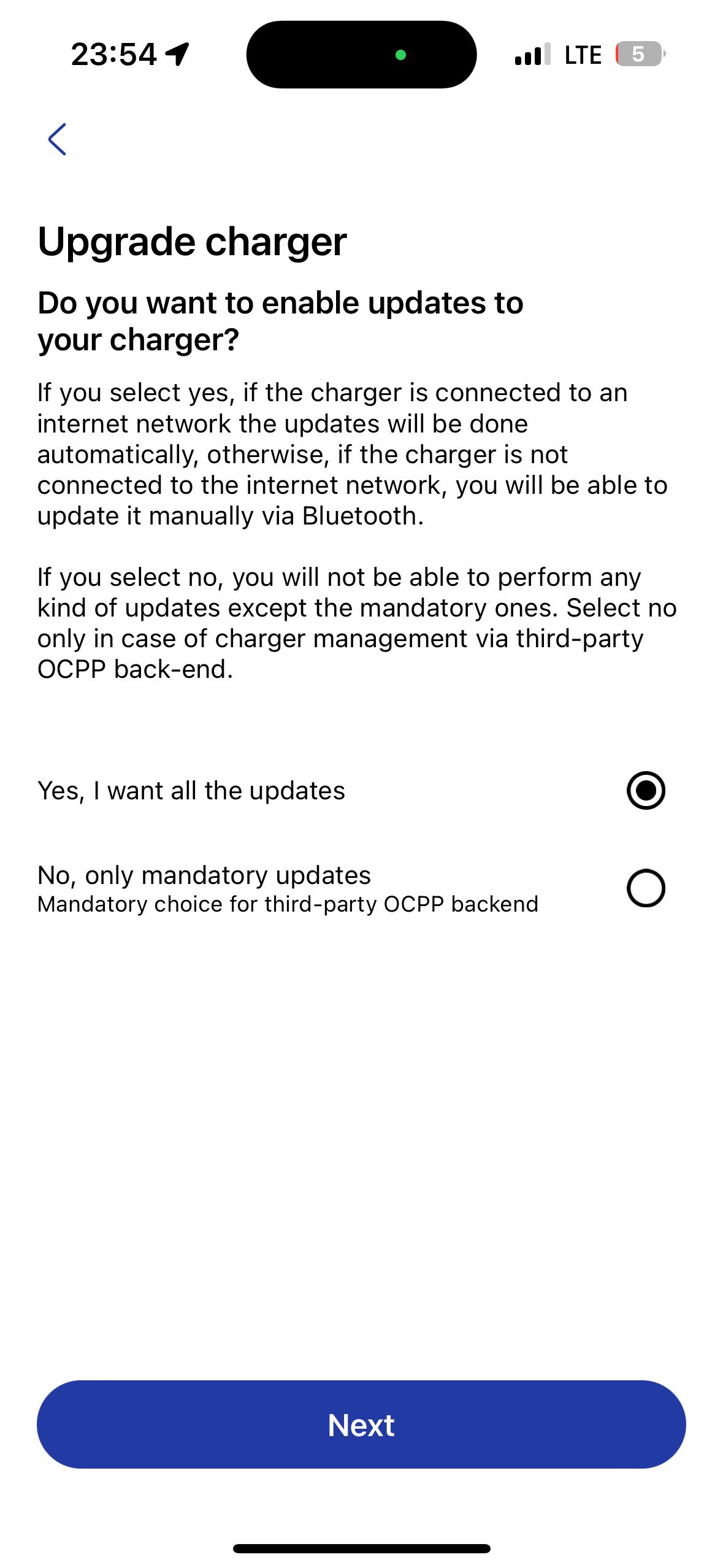

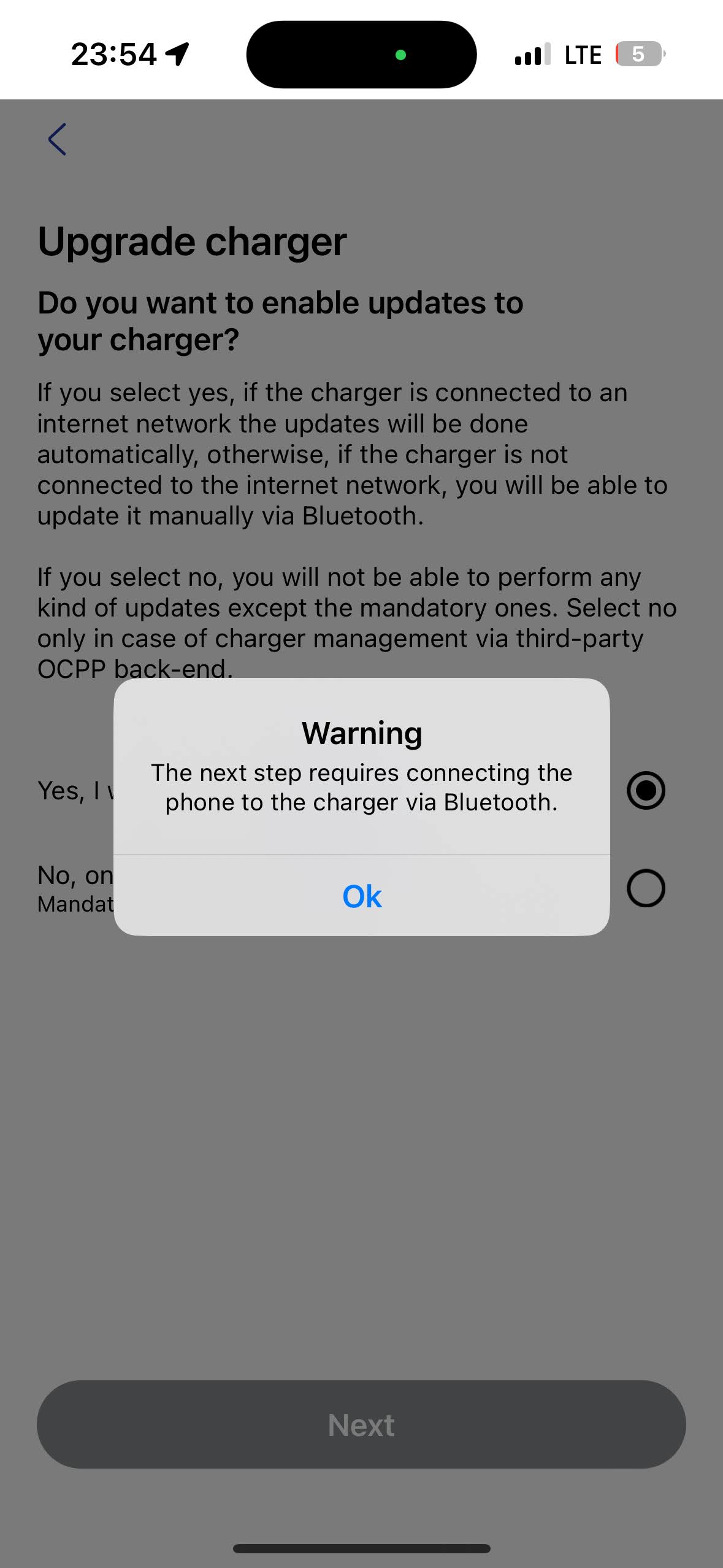

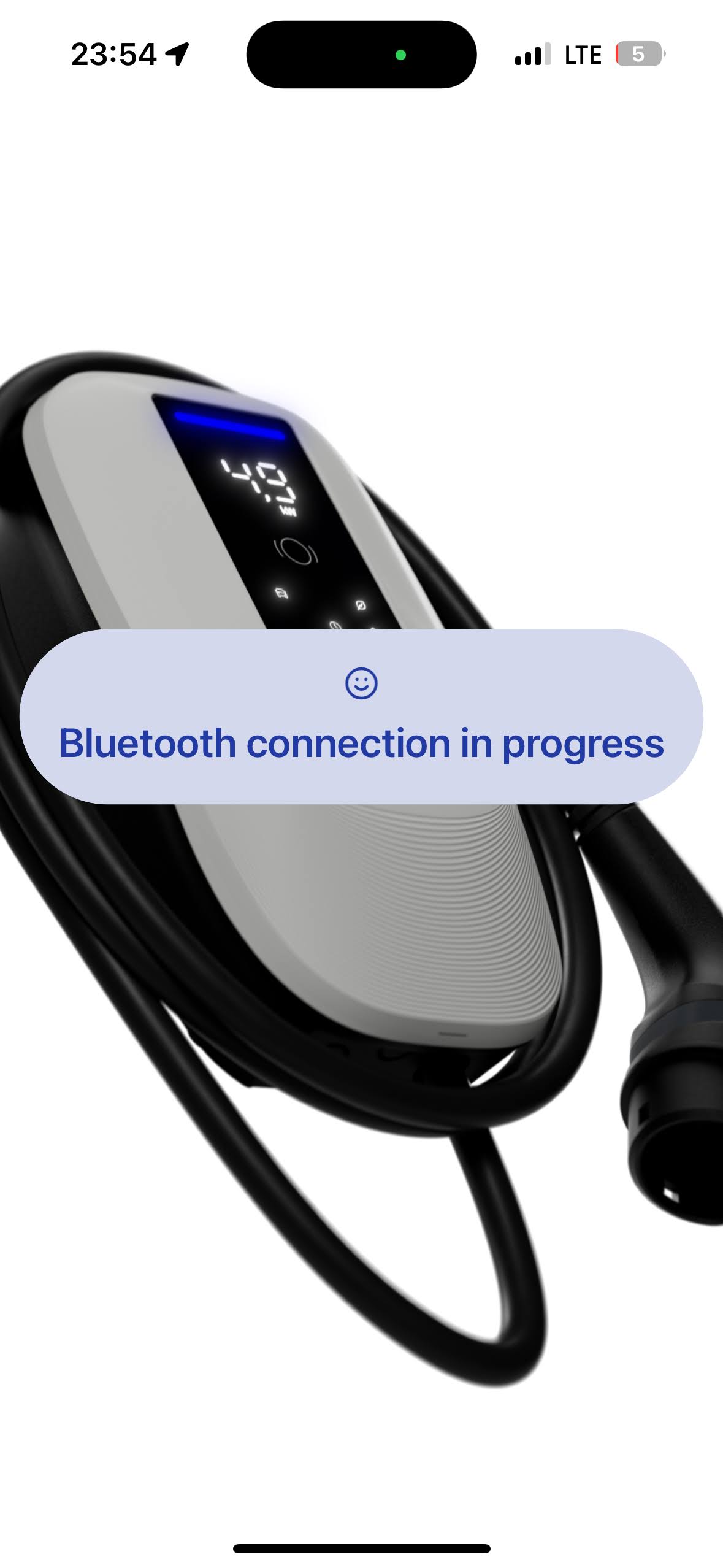

- Актуализирайте зарядното устройство

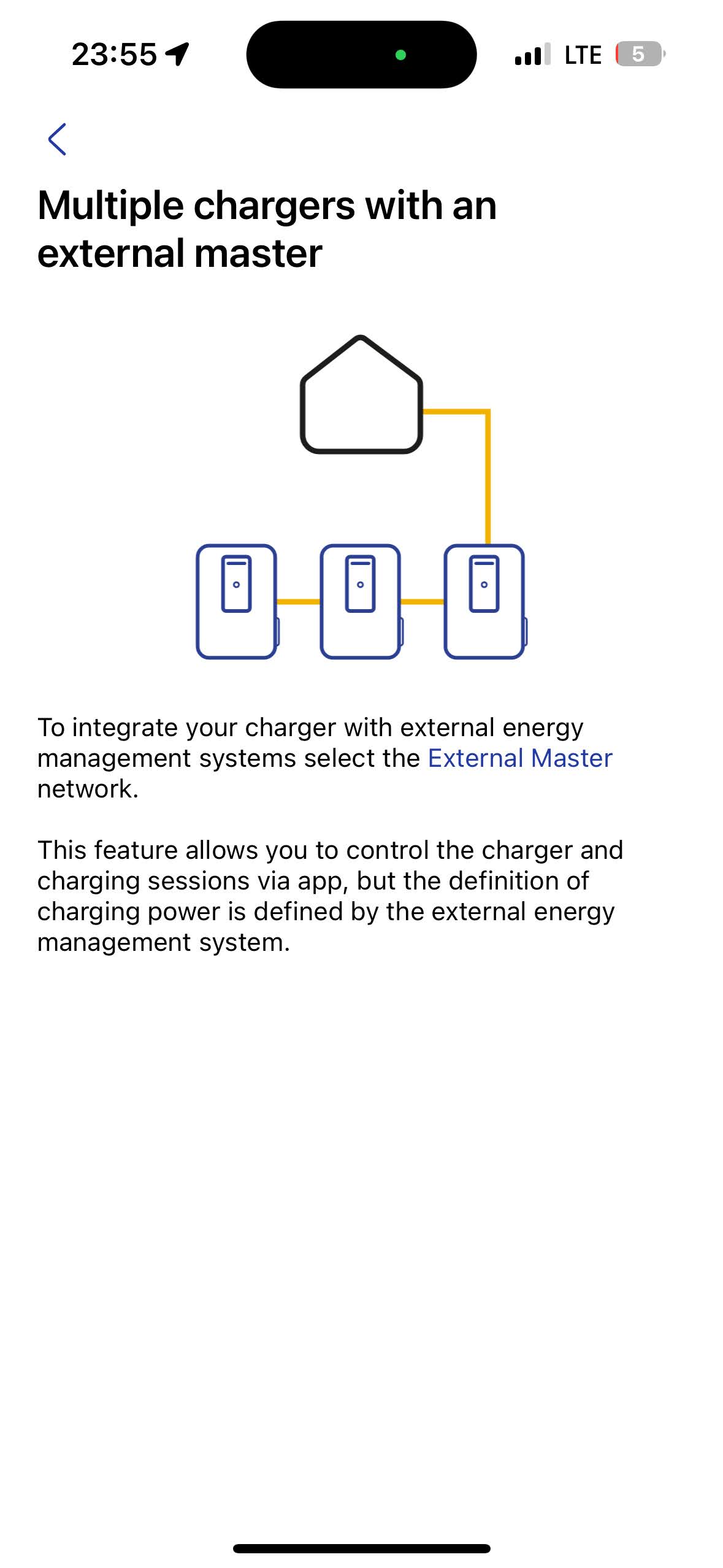

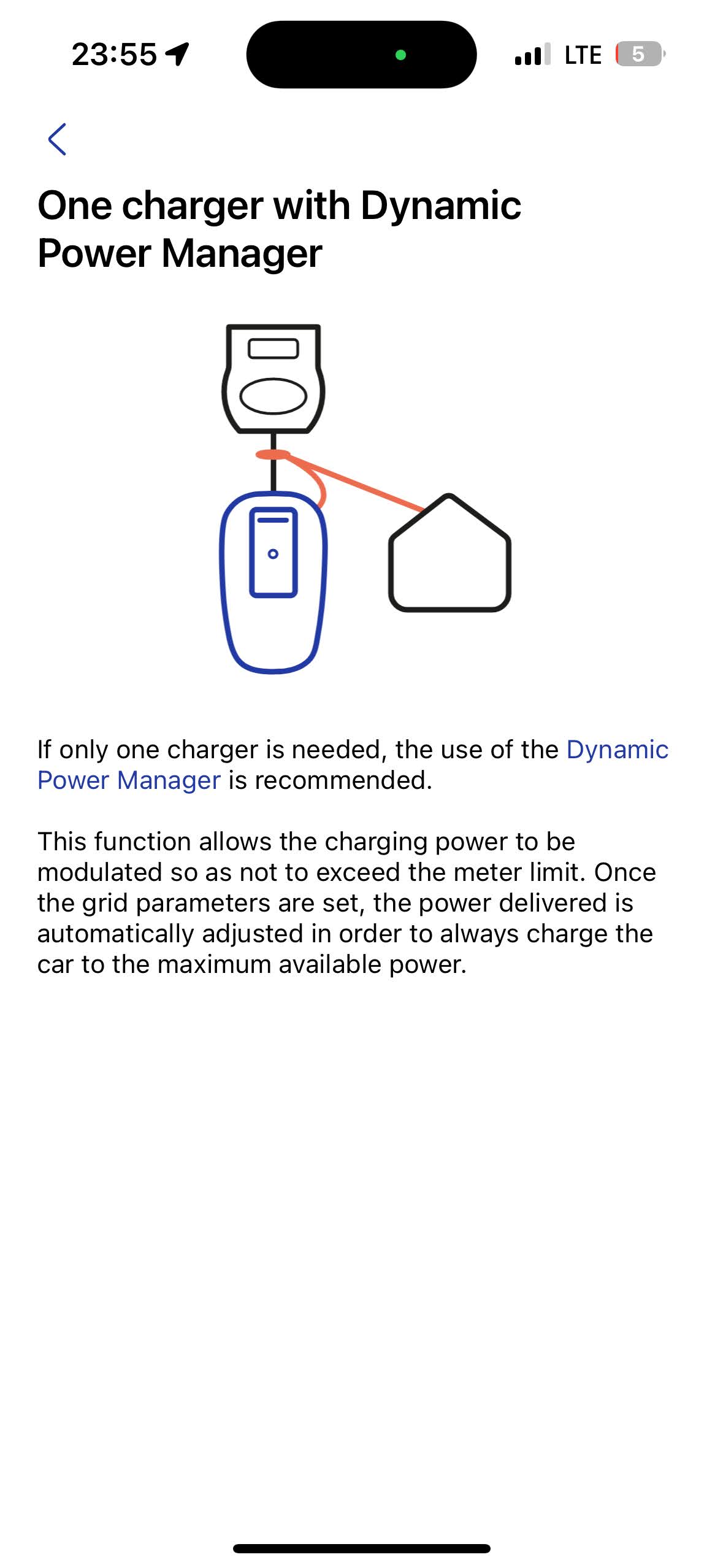

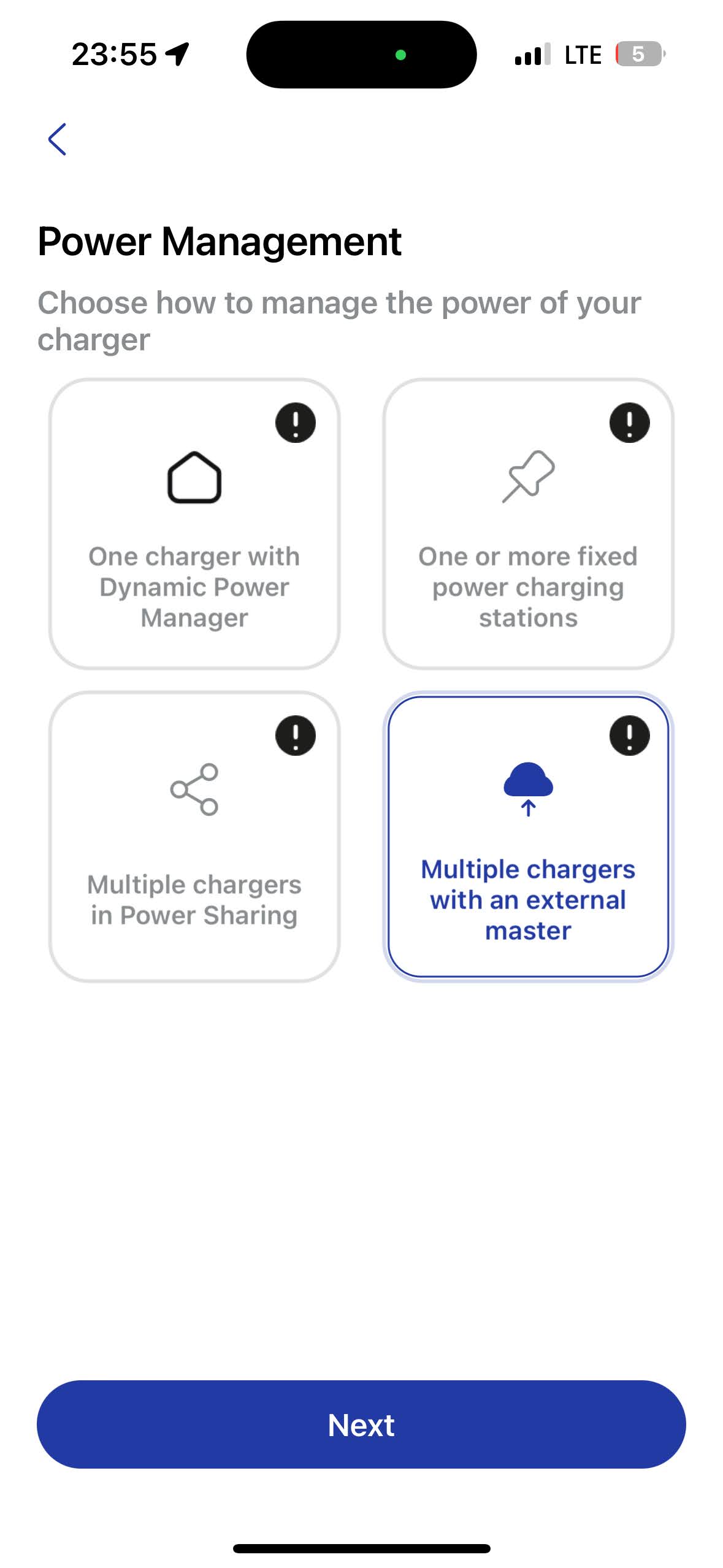

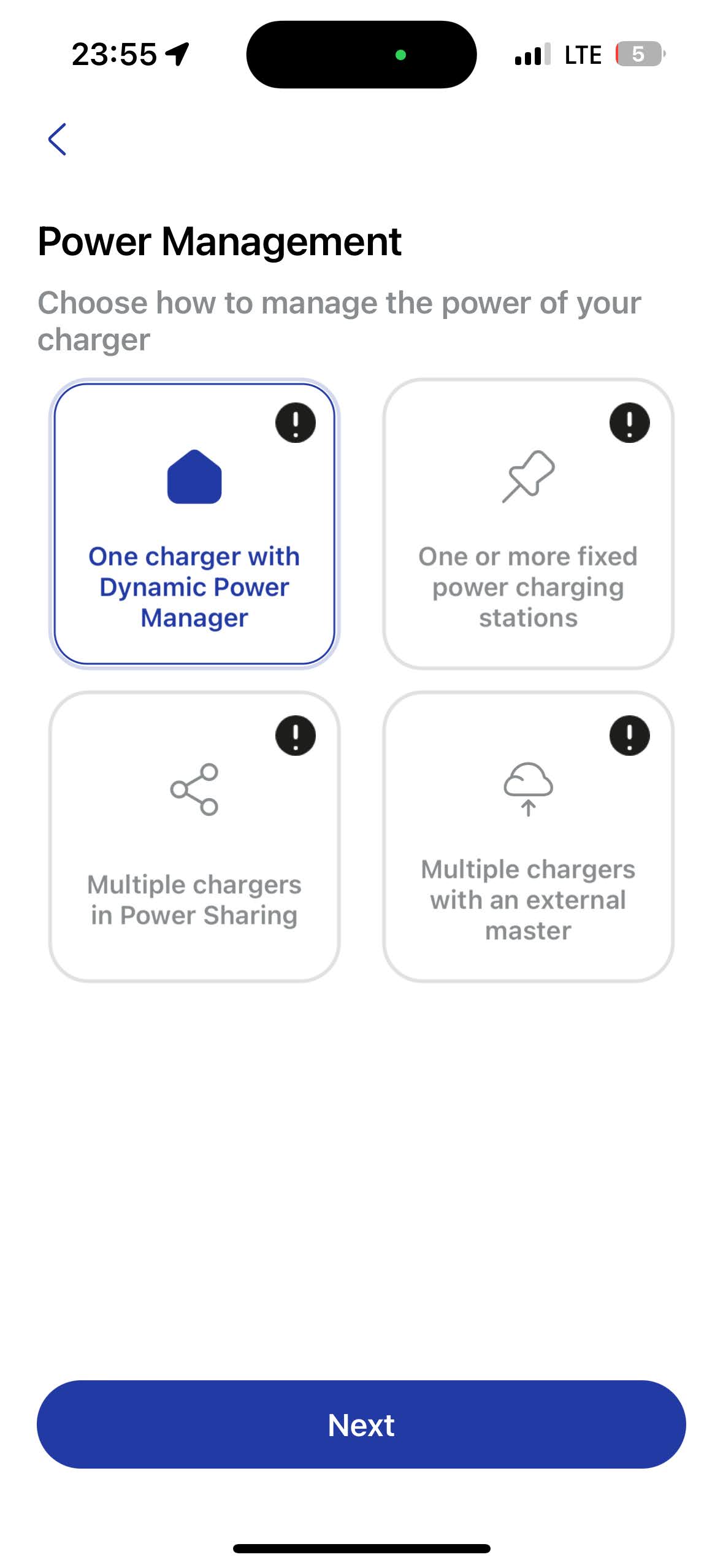

- Управление на захранването (изберете вашата опция)
- Инфо-табел (от предходната точка) за допълнителна информация

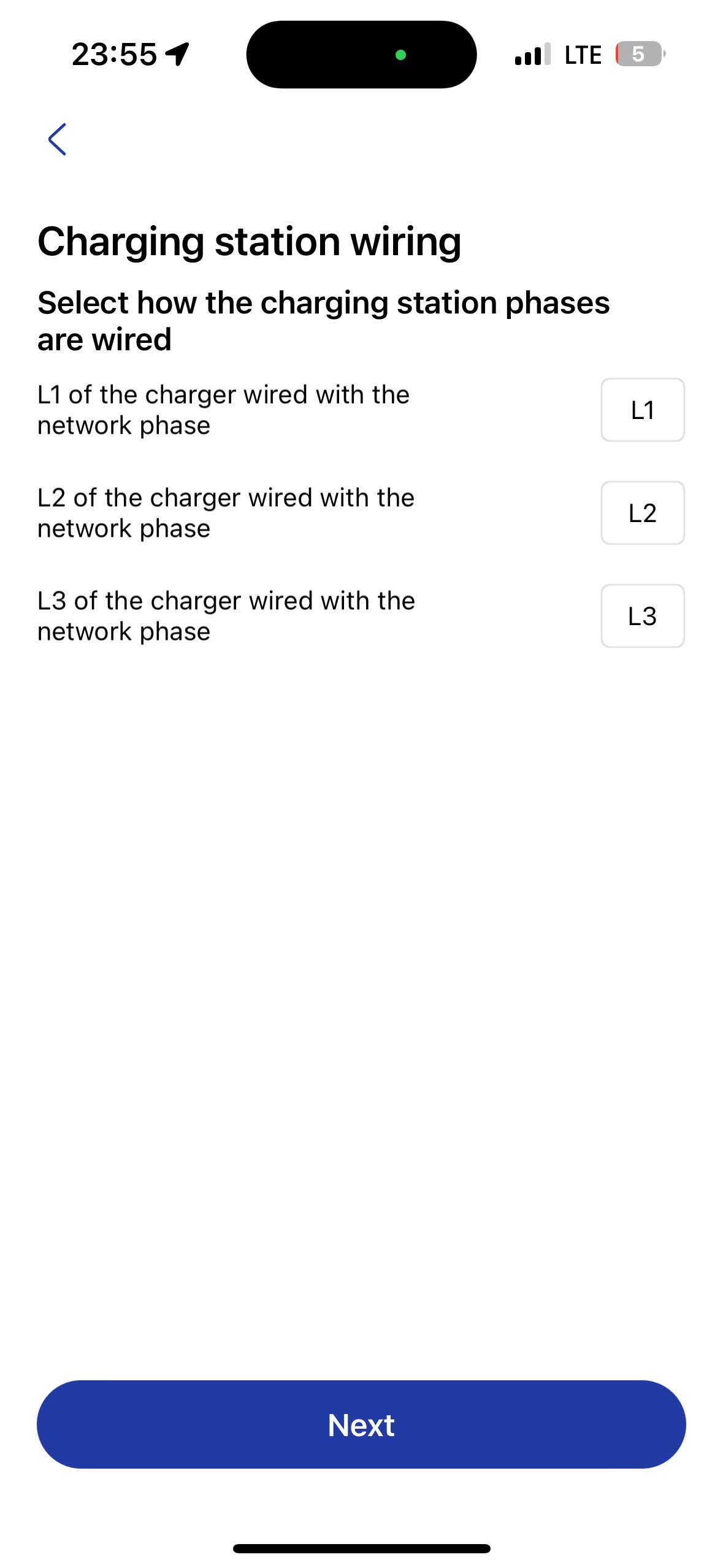

- Окабеляване на зарядната станция

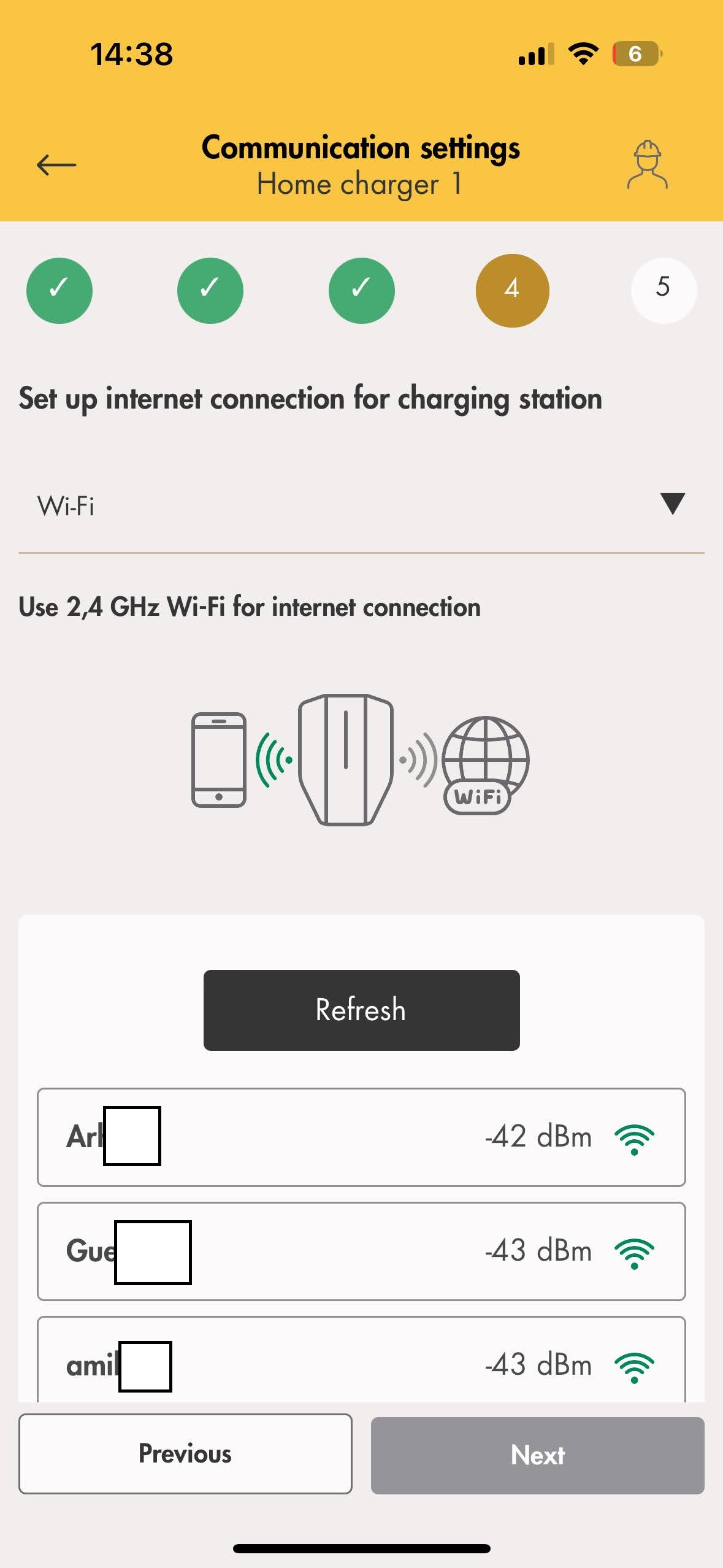

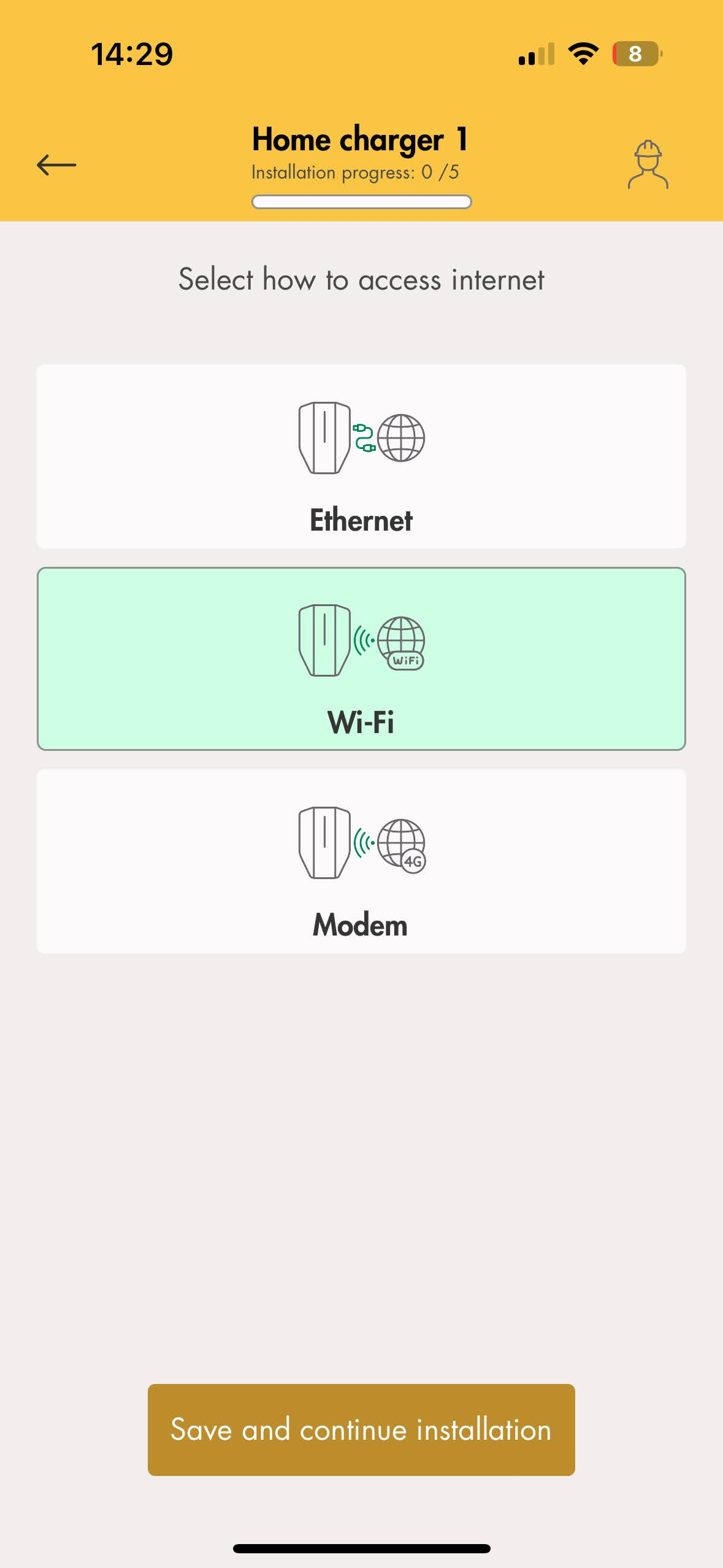

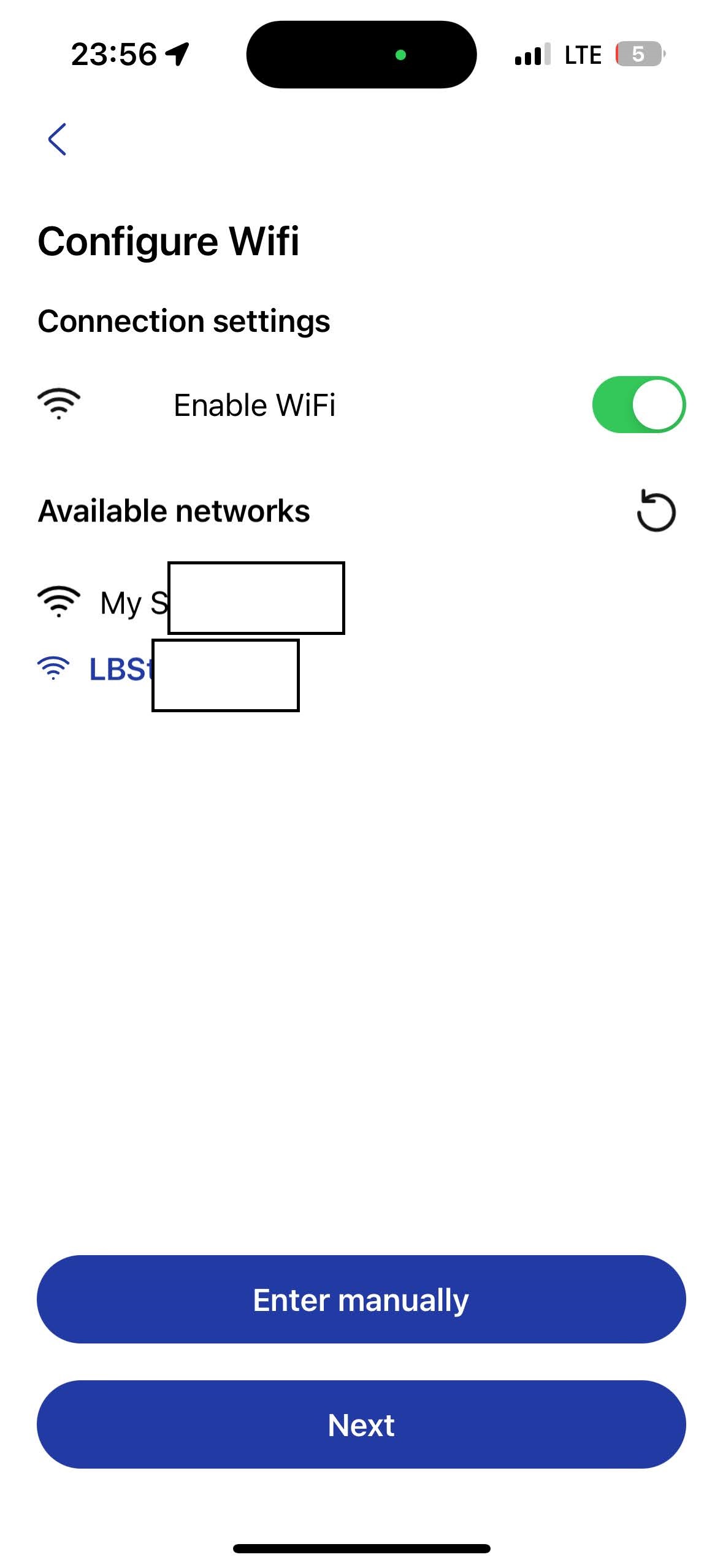

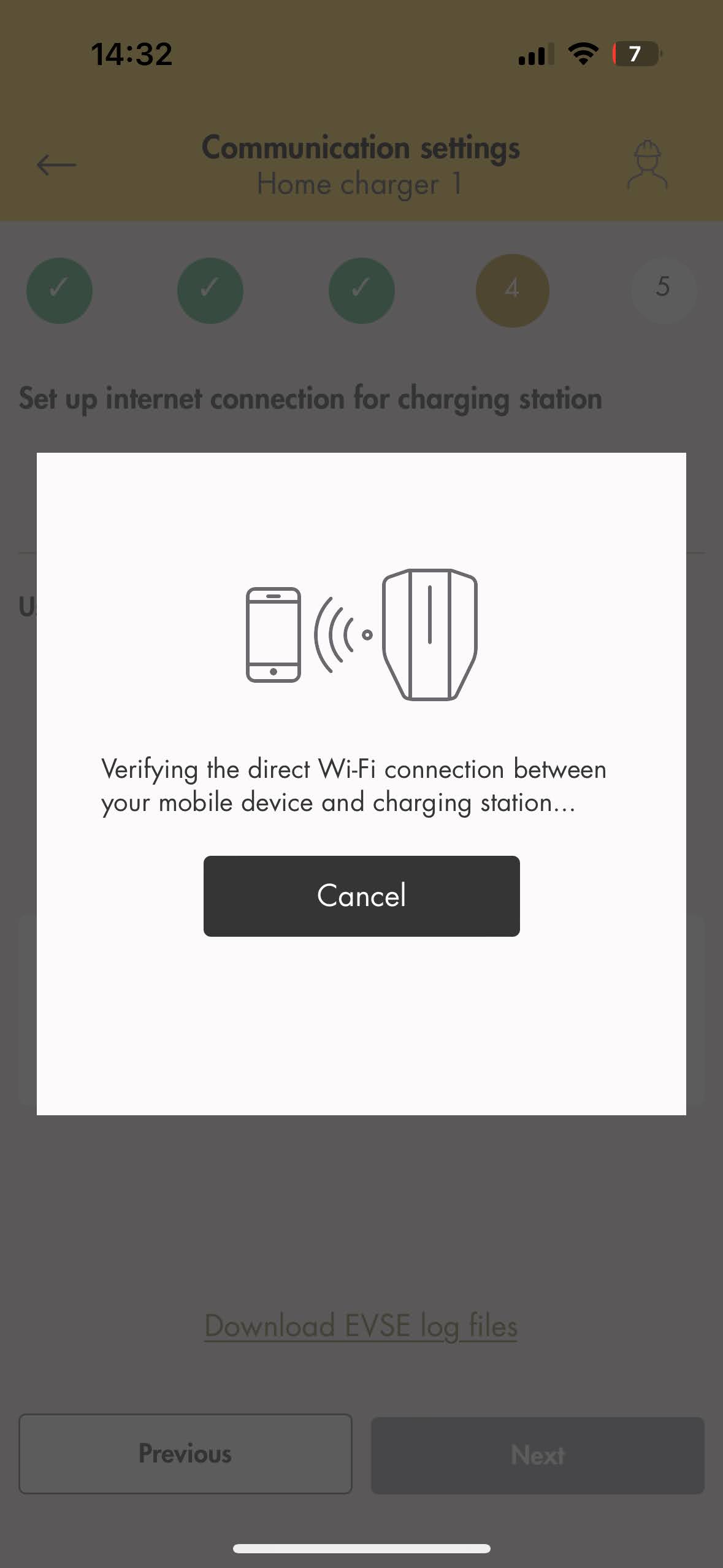

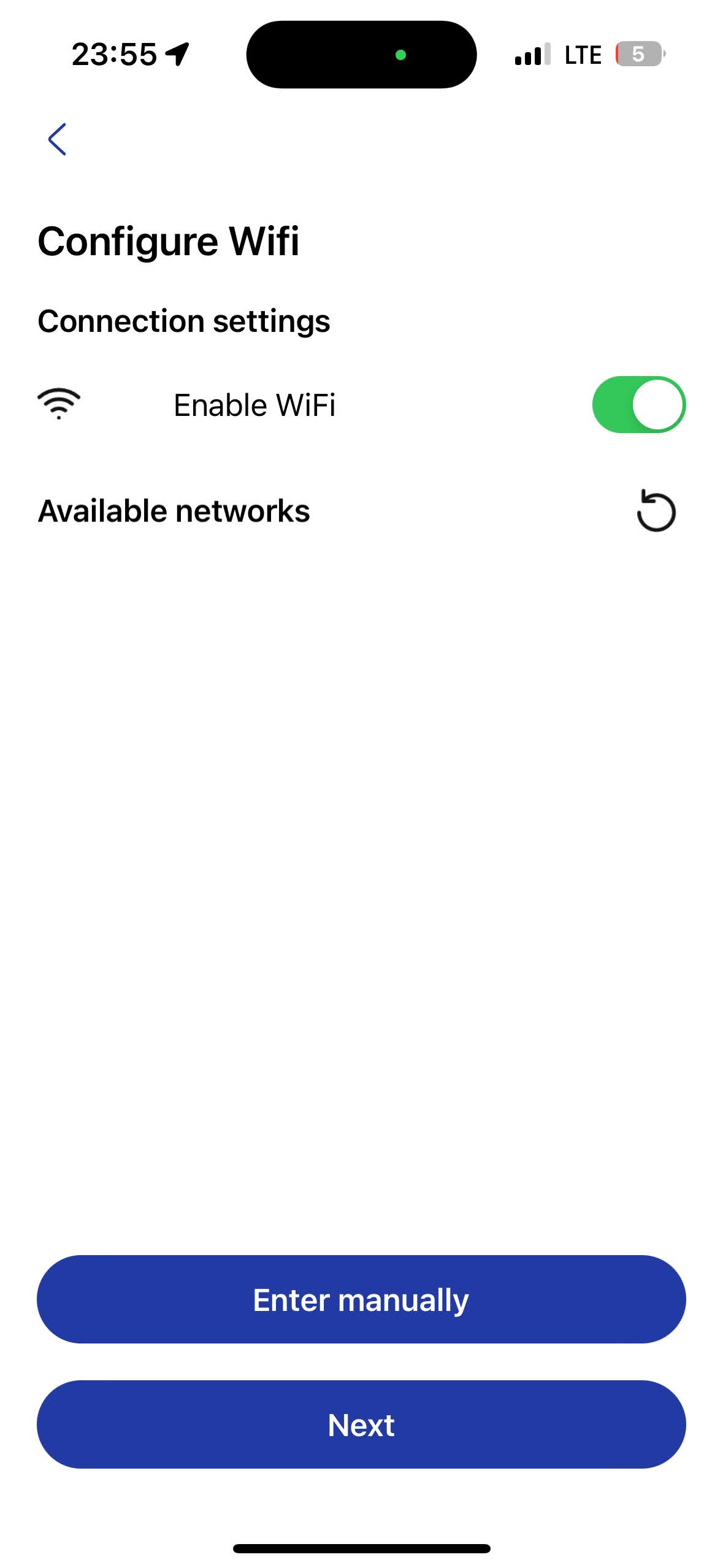

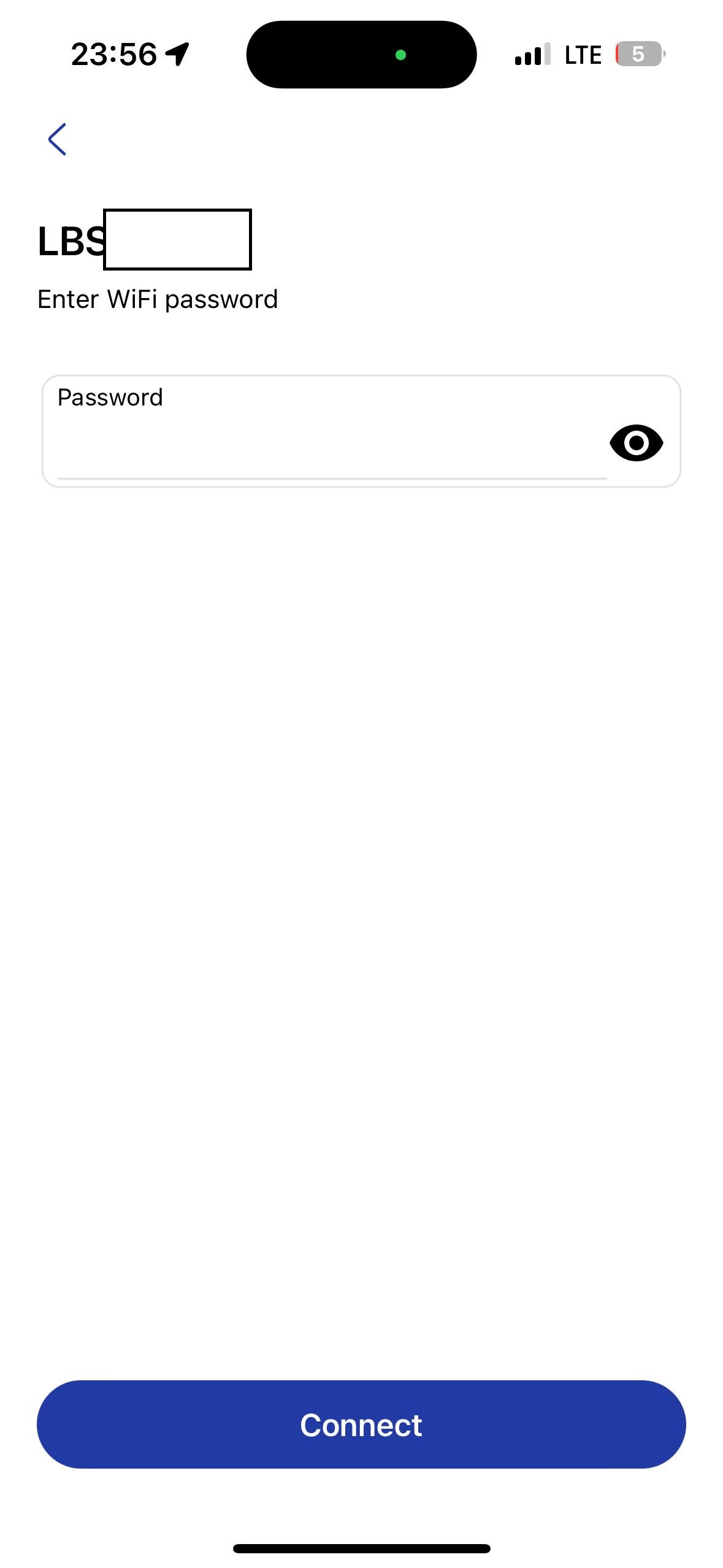

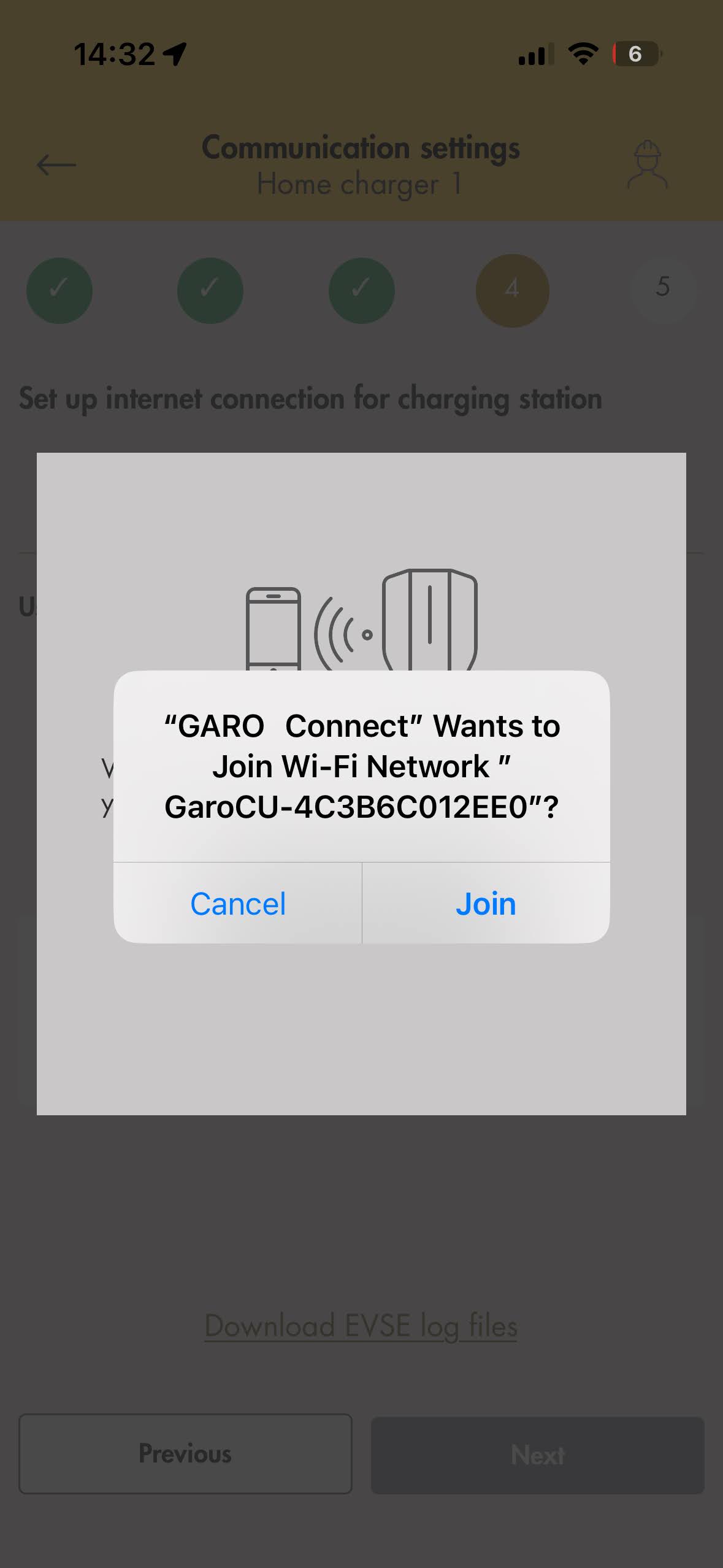

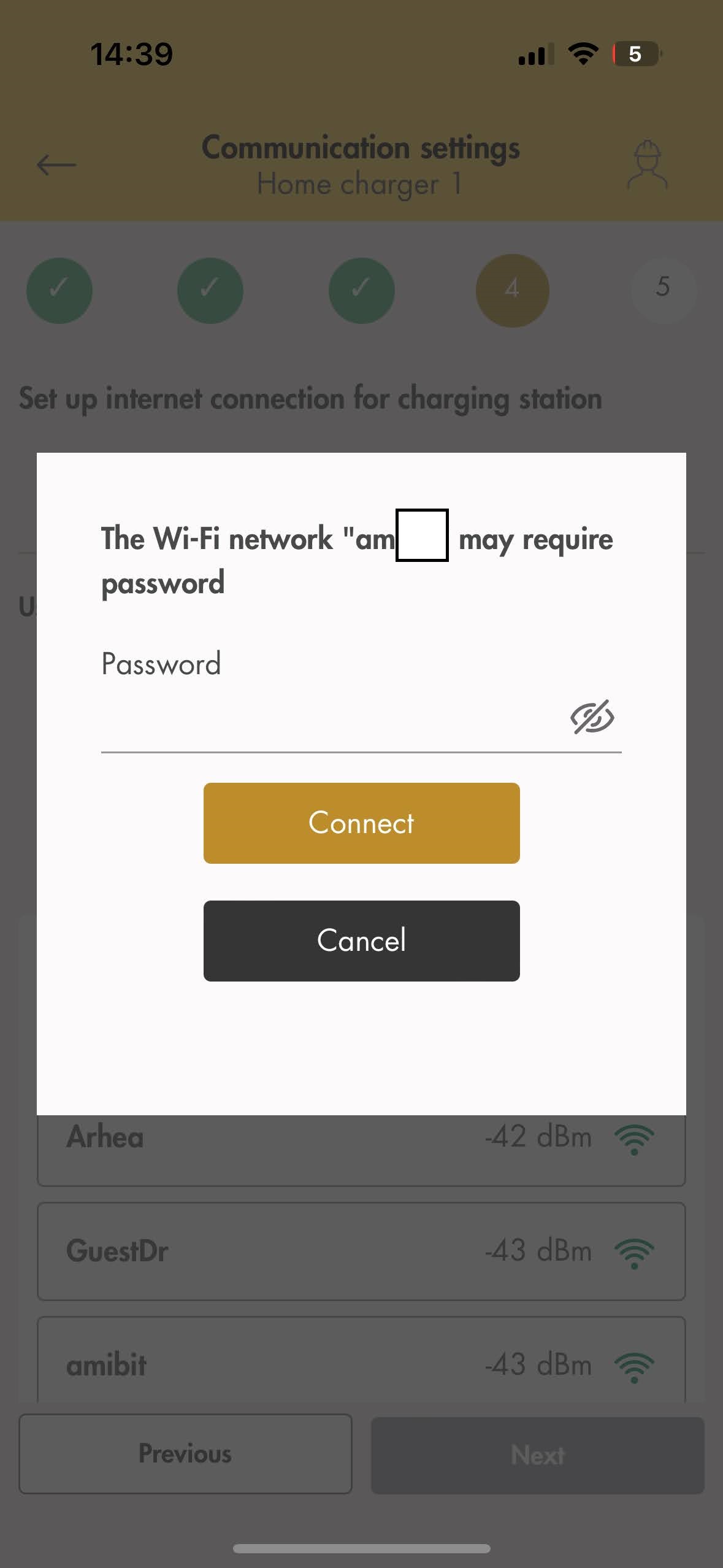

- Конфигурирайте Wifi (изберете Wifi и влезте в Wifi мрежата и се свържете)

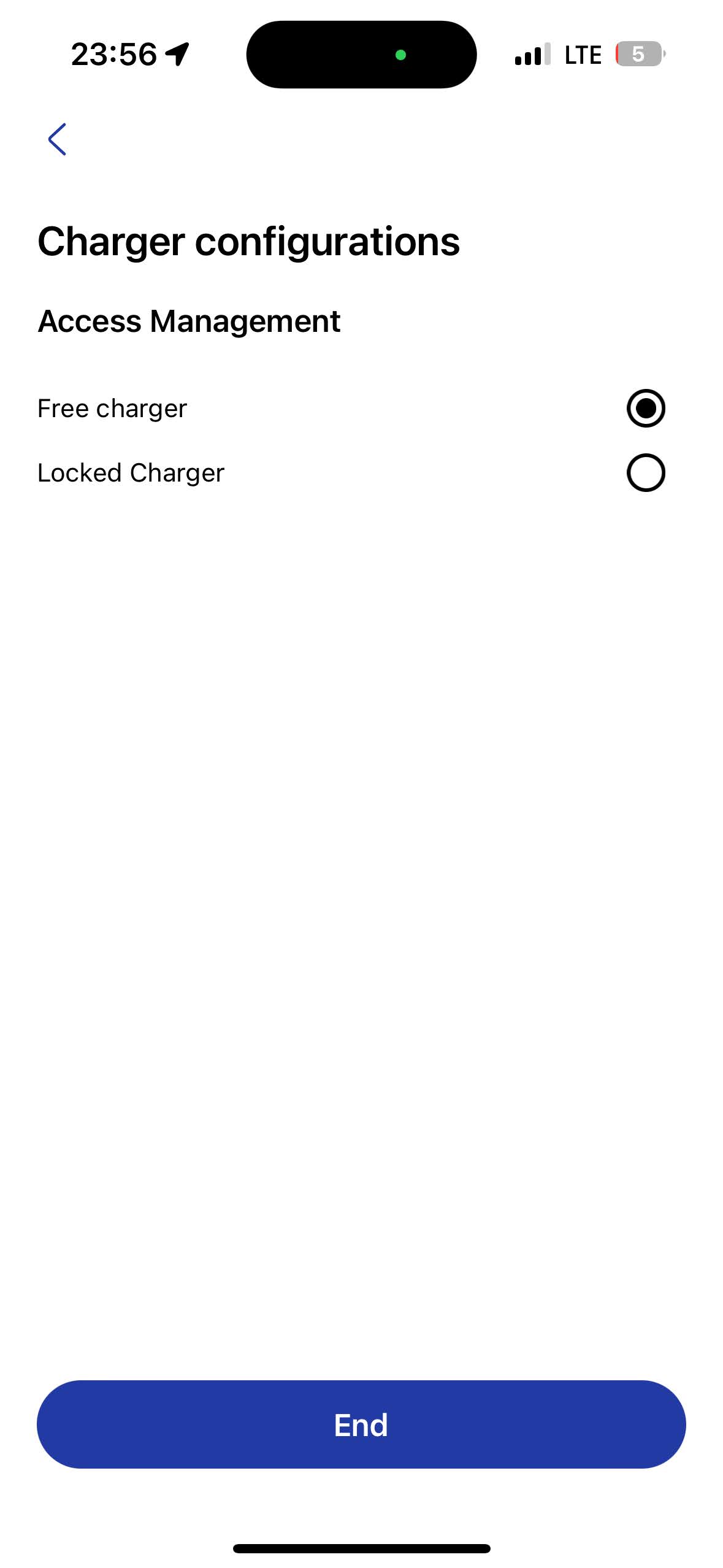

- Конфигурации на зарядно устройство (крайната стъпка)

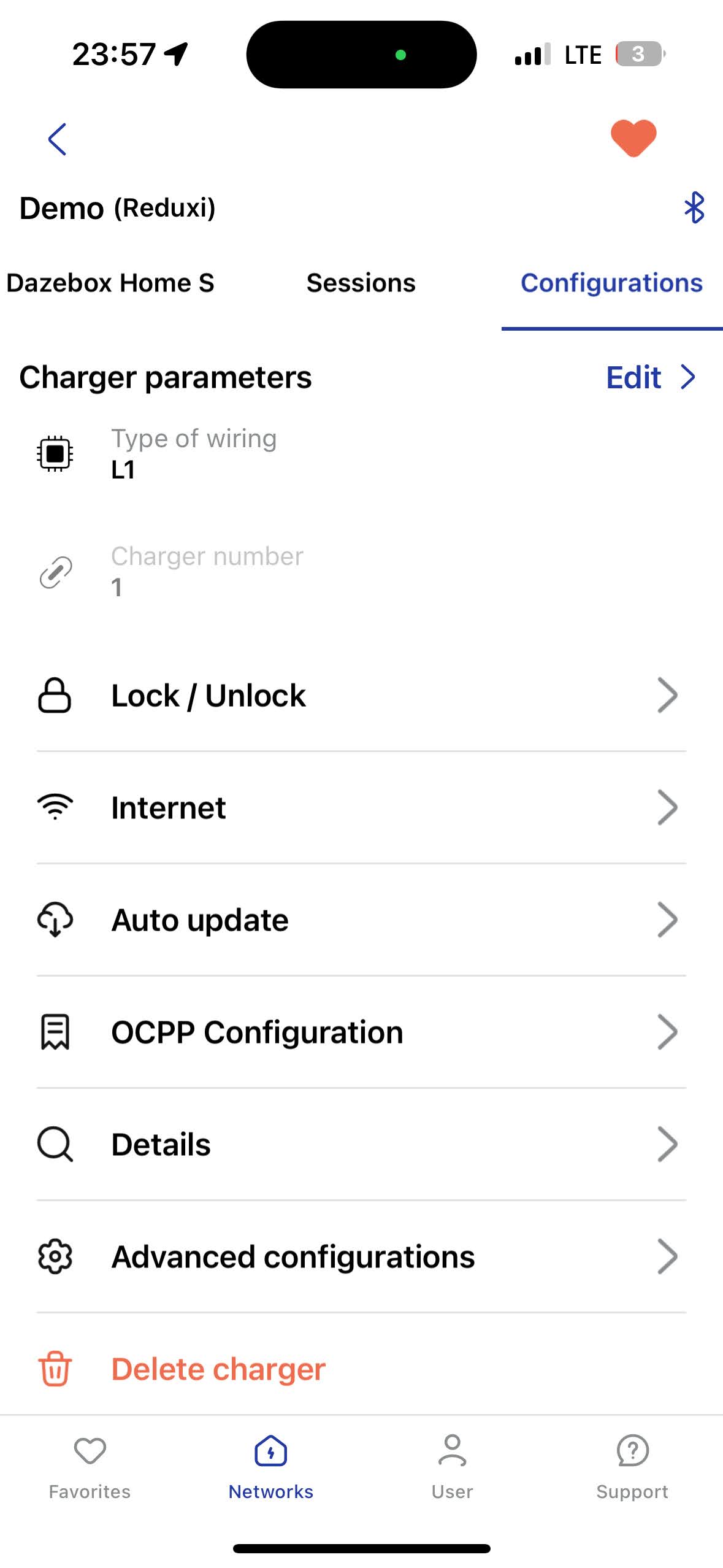

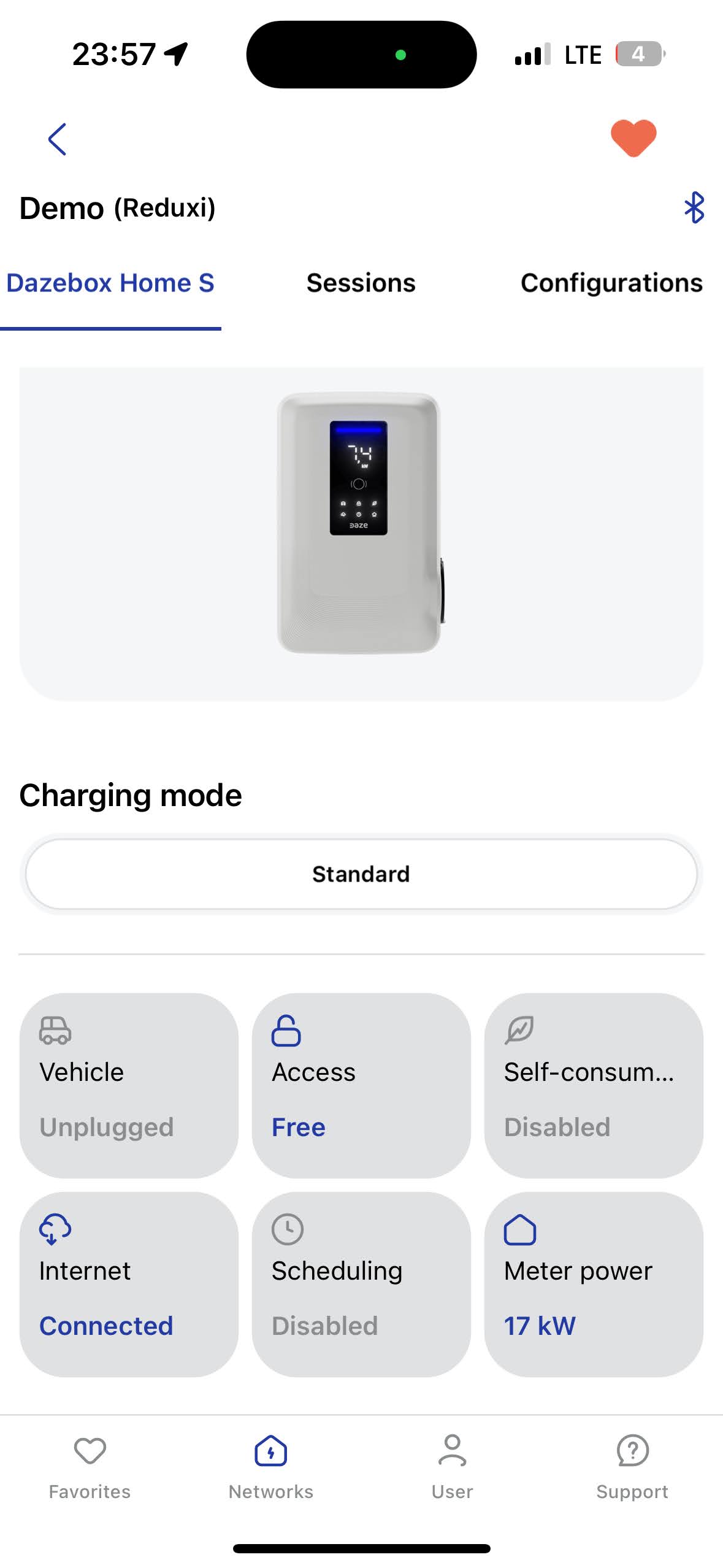

- Меню за зарядно устройство (новодобавено устройство)

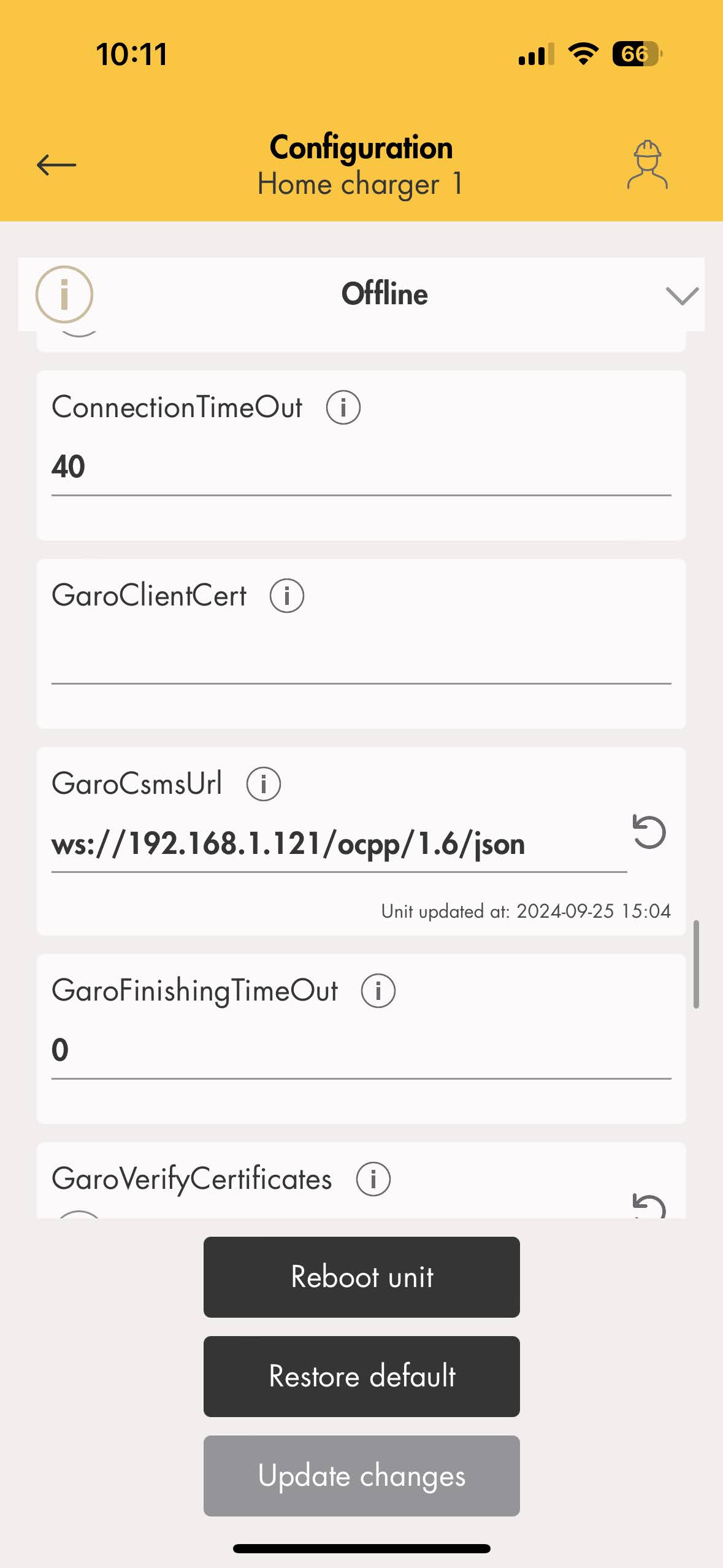

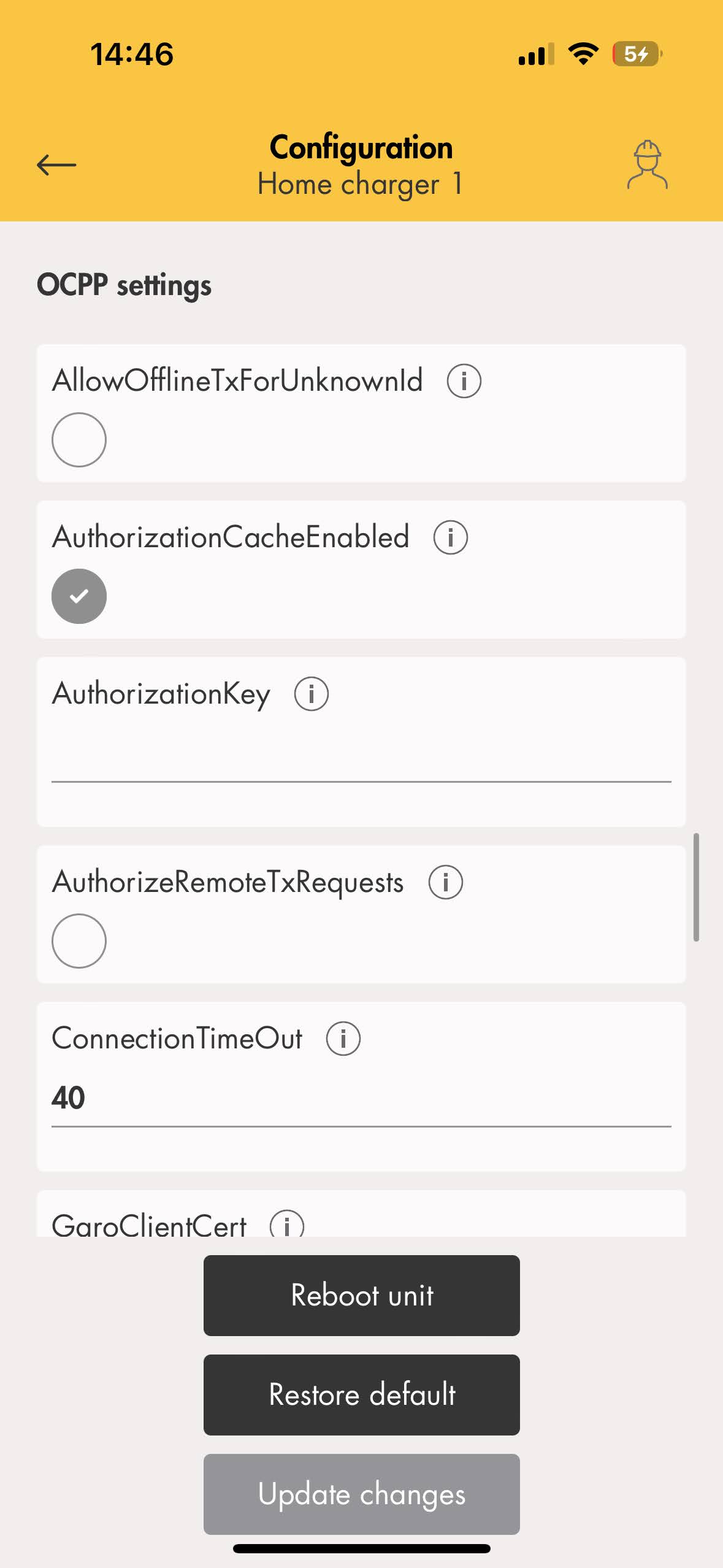

- Параметри на зарядното устройство (допълнителни настройки)
2.2 Получете IP на зарядното устройство Daze
Приложението DAZE не предоставя директна информация за IP адреса, така че трябва да бъде получена от локалния рутер.
Една опция за получаване на IP адреса за рутера и зарядното устройство DAZE е с Advanced IP Скенер.
След като бъде получен IP адресът на зарядното устройство DAZE, е необходимо да зададете статичен IP от страната на рутера, за да предотвратите бъдещи несъответствия.
3. Modbus TCP/IP комуникация между зарядното устройство DAZE и контролера Reduxi
3.1 Добавете устройство (DAZE зарядно)
Първо влезте в локалния Reduxi конфигуратор и добавете ново устройство, като щракнете върху бутона „Добавяне на устройство“.

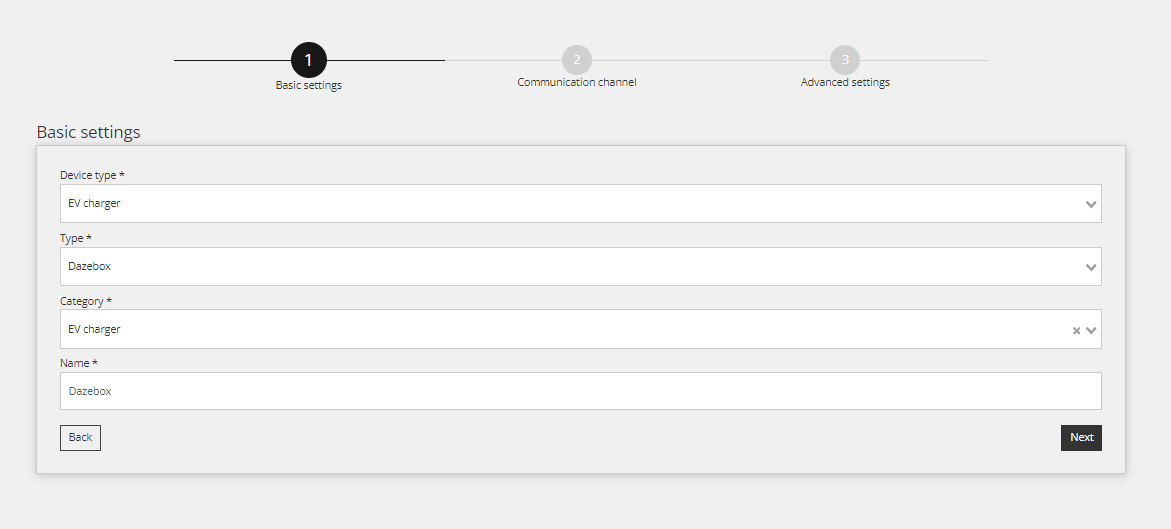

3.2 Изберете устройството, което искате да добавите
В рамките на първата стъпка изберете основни настройки:
- Изберете тип устройство: EV зарядно устройство,
- Изберете тип: Dazebox,
- и дефинирайте името.

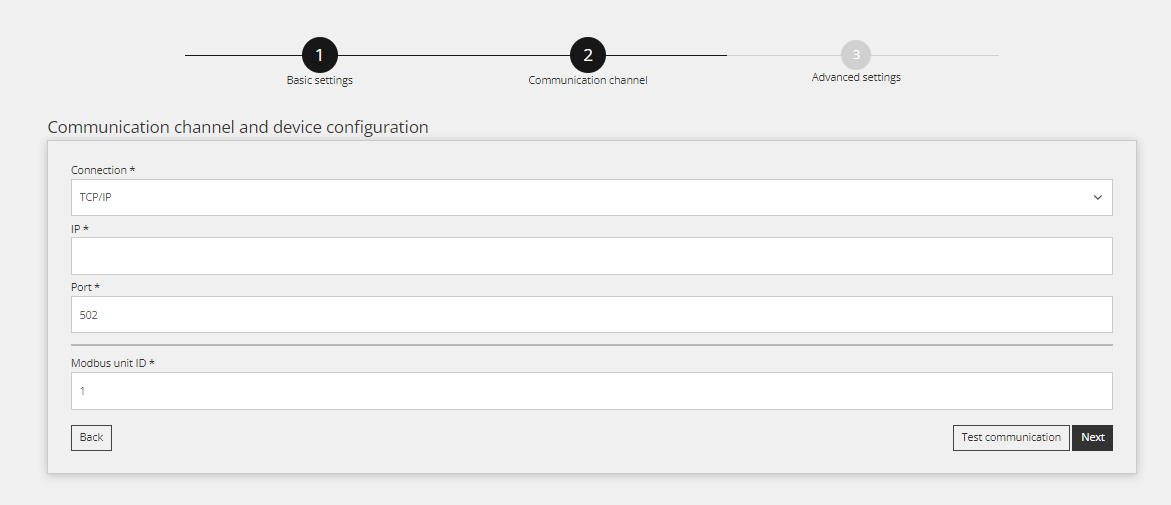

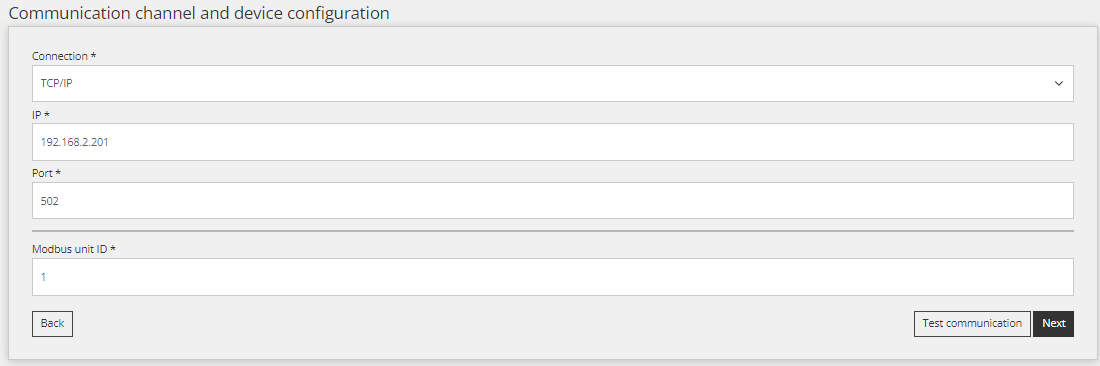

3.3 Конфигурация на устройството за Modbus TCP/IP
Втората стъпка се използва за комуникационния канал, за да може Modbus TCP/IP комуникацията да работи правилно. Първо, попълнете получения IP от точка 2.2 и дефинирайте Modbus ID, който по подразбиране е зададен на 1.
3.4 Тествайте комуникацията
За да се гарантира, че Modbus TCP/IP комуникацията е установена, може да се извърши комуникационен тест чрез „бутона за тестване на комуникацията“, който се намира долу вдясно след всички полета на комуникационния канал.
Има три различни случая на комуникационен отговор.

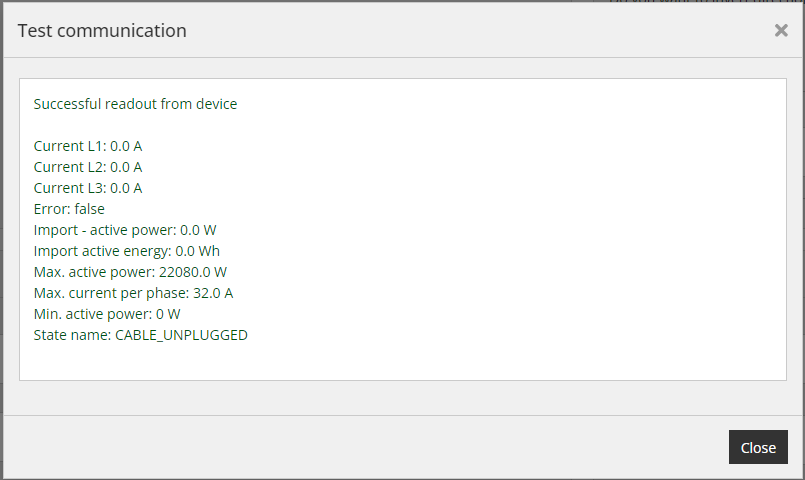

Случай 1: Комуникацията работи правилно при четене:

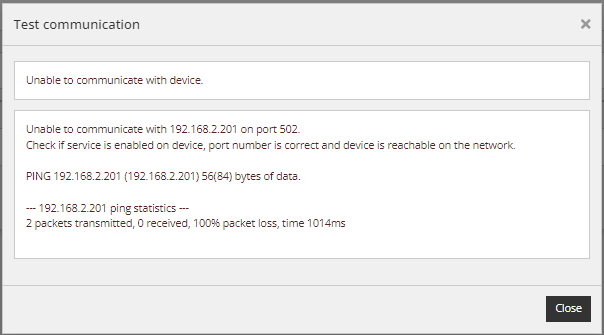

Случай 2: Не може да се комуникира с устройството на IP = 192.168.2.201, IP на устройството е различен:

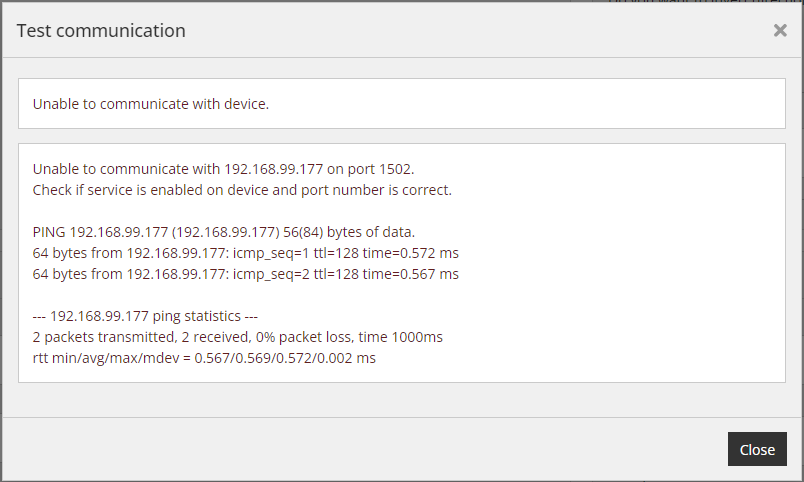

Случай 3: Избраният порт не е правилен, проверете порта за Modbus TCP/IP:
3.5 Параметри по подразбиране
Попълнете разширените настройки и изберете параметрите, показани на изображението по-долу. Настройките могат да варират в зависимост от нуждите на местоположението. След като сте готови, щракнете върху бутона „Готово“ на екрана.
3.6 Отчитане от устройството
Целта на тази точка е да покаже как да проверявате показанията от устройството. Това се прави под „Устройство/Последно измерване“.
След като устройството бъде успешно добавено чрез конфигуратора, то може да се наблюдава чрез облачното приложение Reduxi.
