Reduxi strategies enable DLM execution at every level of installation, ensuring protection and flexibility while contributing to significant cost reduction.
1. Въведение
С нарастващата нужда от многостепенно DLM (динамично управление на натоварването), системата Reduxi позволява като част от стратегиите да се осигури ограничение на всяко ниво на инсталация, т.е. да се предпазят електрическите елементи на всяко захранване от повреда.
2. Многостепенна DLM защита
Постигането на многостепенна защита зависи изцяло от конкретната инсталация на мястото. За всяко ново ниво на фураж/фуражи трябва да се дефинира персонализирана стратегия, за да се гарантира, че са изпълнени всички условия за безопасност за правилен контрол.
2.1 Пример за DLM на много нива в системата Reduxi
Ще бъдат представени два примера, които са най-често използвани в практиката.
2.1.1 Кутия за интелигентен измервателен уред на основната мрежа

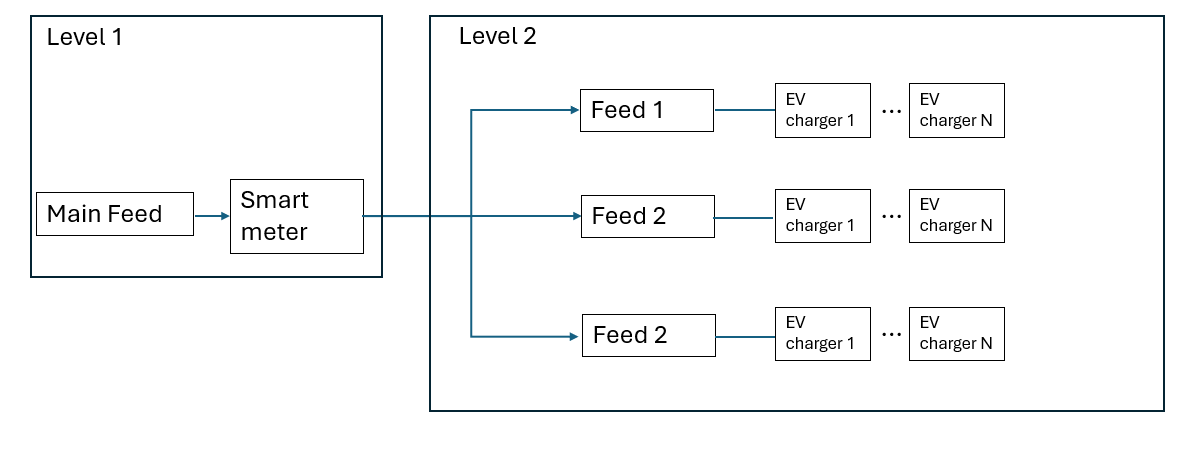

Даден е пример, където са дадени схеми на инсталация на две нива под:
В този пример измерванията от интелигентния измервателен уред се правят при основното захранване, като единичен интелигентен измервателен уред открива и измерва потреблението на цялата сграда. За вторични захранвания на ниво две, измерванията се получават (изчисляват) директно от отделни EV зарядни устройства, като сумата от мощността на всяко EV зарядно устройство действа като "виртуален" интелигентен измервателен уред за това захранване. Моля, обърнете внимание (Важно!), че този подход е валиден само когато захранването е свързано изключително със зарядни устройства за EV. В противен случай измерванията ще бъдат неточни.
Как да зададете стратегии за този пример:
- Първо трябва да се зададе обща стратегия, включително Smart meter и всички зарядни устройства:
В Reduxi Configurator като част от Стратегии за Reduxi контролер дефинирайте контролирани устройства (EV зарядни устройства) и измервателно устройство (интелигентен измервателен уред):

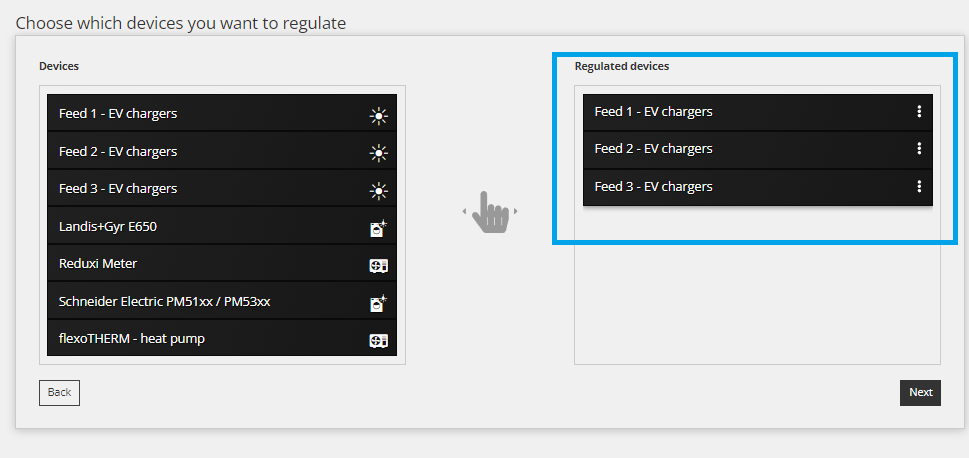

Контролирано устройство (всички EV зарядни устройства):

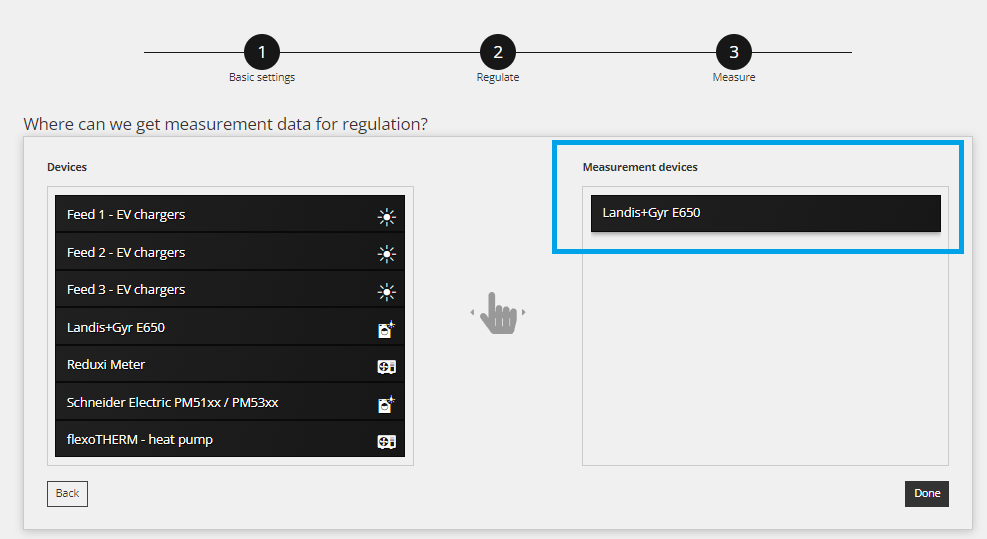

Измервателно устройство (интелигентен измервателен уред):

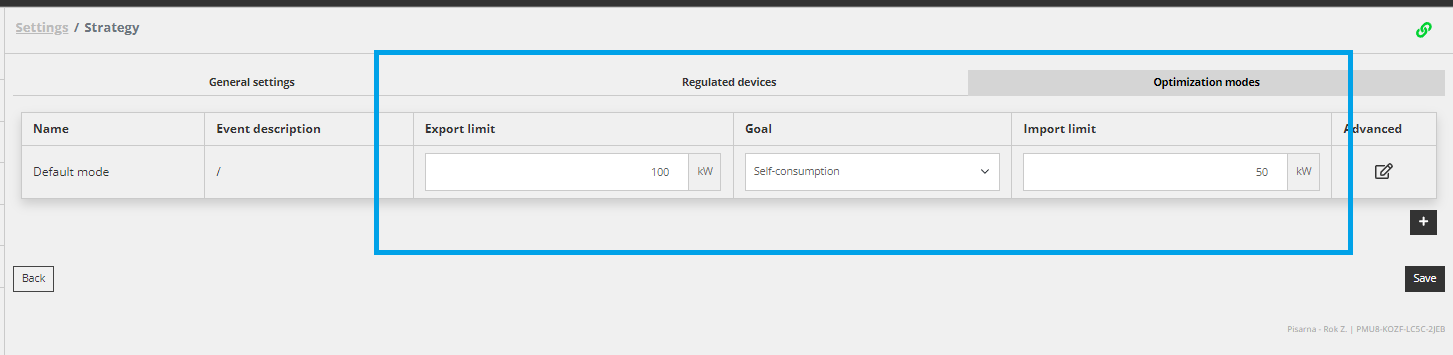

Задайте ограничение за износ/импорт за общата стратегия:
С дефиницията на стратегията общият случай е покрит и контролерът Reduxi ще изчисли зададената точка за отделни електромобили, като спазва основните ограничения на колана.
- Второ, трябва да се зададе конкретна стратегия за индивидуална емисия:
В Reduxi Configurator като част от Стратегии за Reduxi контролер дефинирайте контролирано устройство (EV зарядни устройства на feed one) и измервателно устройство (EV зарядни устройства на feed one) :

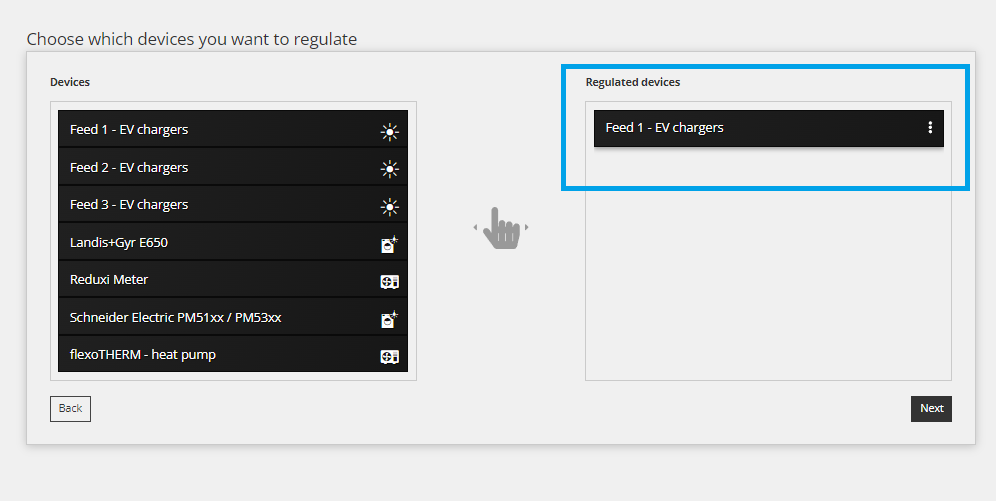

Контролирано устройство (EV зарядни устройства за захранване 1):

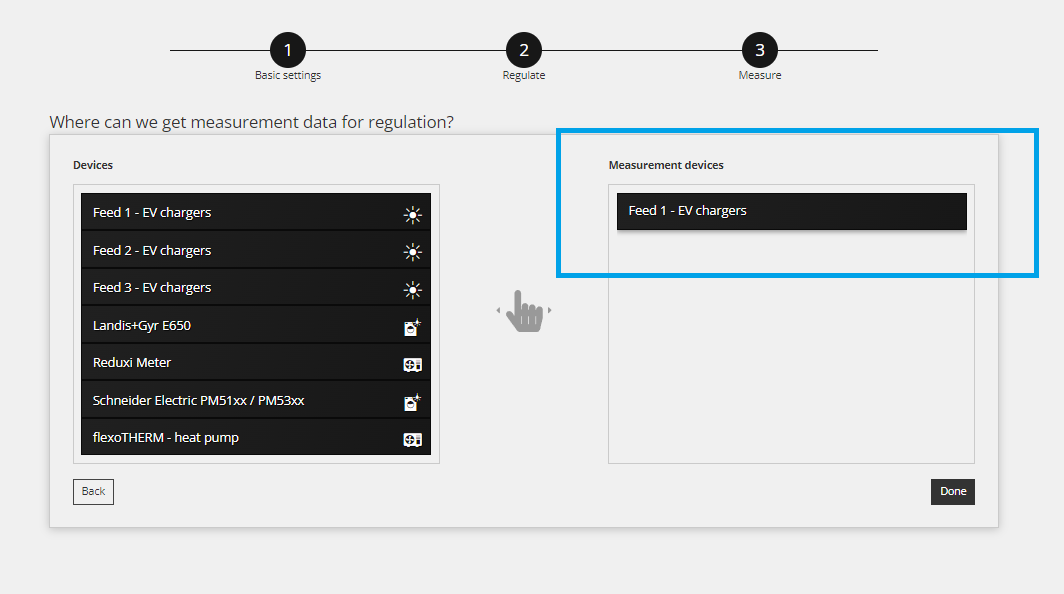

Измервателно устройство (EV зарядни устройства за захранване 1):

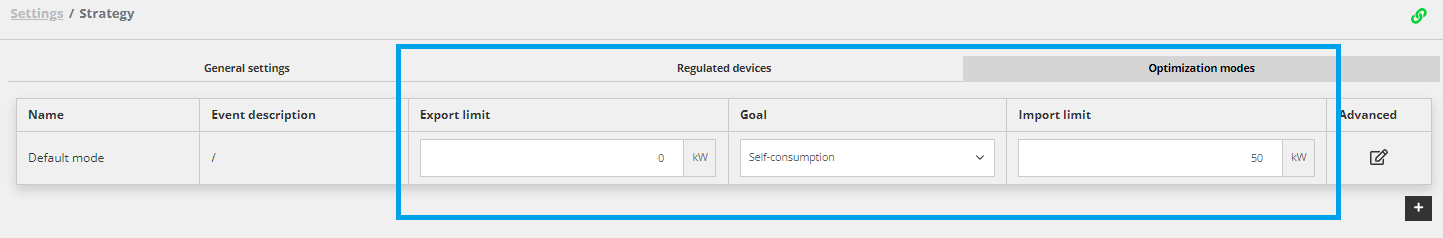

Задайте ограничение за експорт/импорт за конкретната стратегия за подаване, ако е необходимо:
Същата процедура трябва да се приложи към емисии 2 и 3, което води до общо четири дефинирани стратегии. С това системата Reduxi ще разполага с цялата необходима информация за безопасно изпълнение на DLM. Моля, обърнете внимание, че за всяко EV зарядно устройство Reduxi контролерът ще изчисли в реално време две зададени точки, получени от индивидуалната стратегия, която включва съответното EV зарядно устройство. Контролерът Reduxi винаги ще приема долната зададена точка, осигурявайки максимална защита.
2.1.2 Кутия за интелигентни измервателни уреди от по-ниско ниво

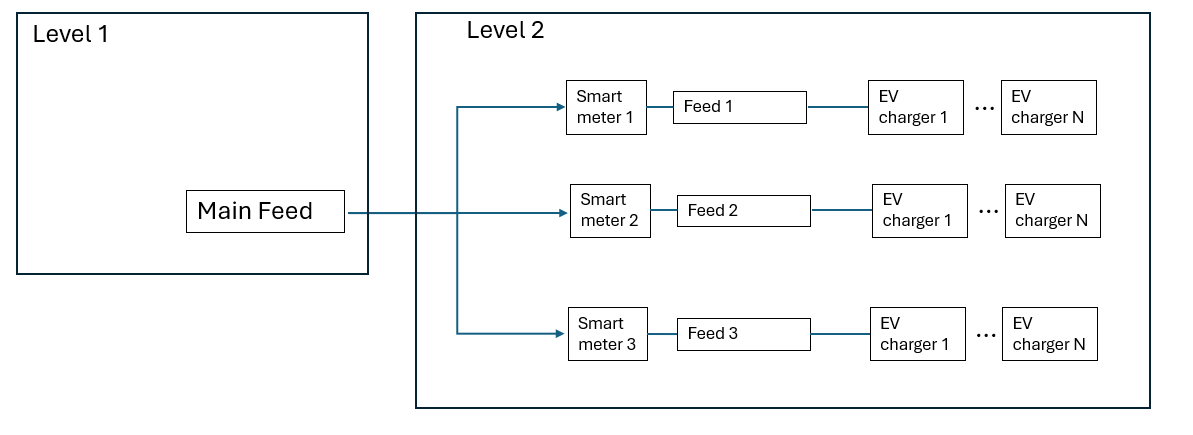

Даден е пример, където са дадени схеми на инсталация на две нива под:
В този пример измерванията от интелигентните измервателни уреди се извършват при захранване на по-ниско ниво, като три интелигентни измервателни уреди откриват и измерват индивидуалната консумация на фураж. За да се получат (изчислят) основните измервания на захранването, по-ниските потребления на захранване се сумират заедно, действайки като „виртуален“ мрежов интелигентен измервателен уред.
Как да зададете стратегии за този пример:
- Първо трябва да се зададе обща стратегия, включително "виртуален" интелигентен измервателен уред като сбор от три интелигентни измервателни уреди на ниско ниво и всички зарядни устройства за EV.
В Reduxi Configurator като част от Стратегии за Reduxi контролер дефинирайте контролирано устройство (всички EV зарядни устройства) и измервателно устройство ("виртуален" интелигентен измервателен уред):
Контролирано устройство (всички EV зарядни устройства):

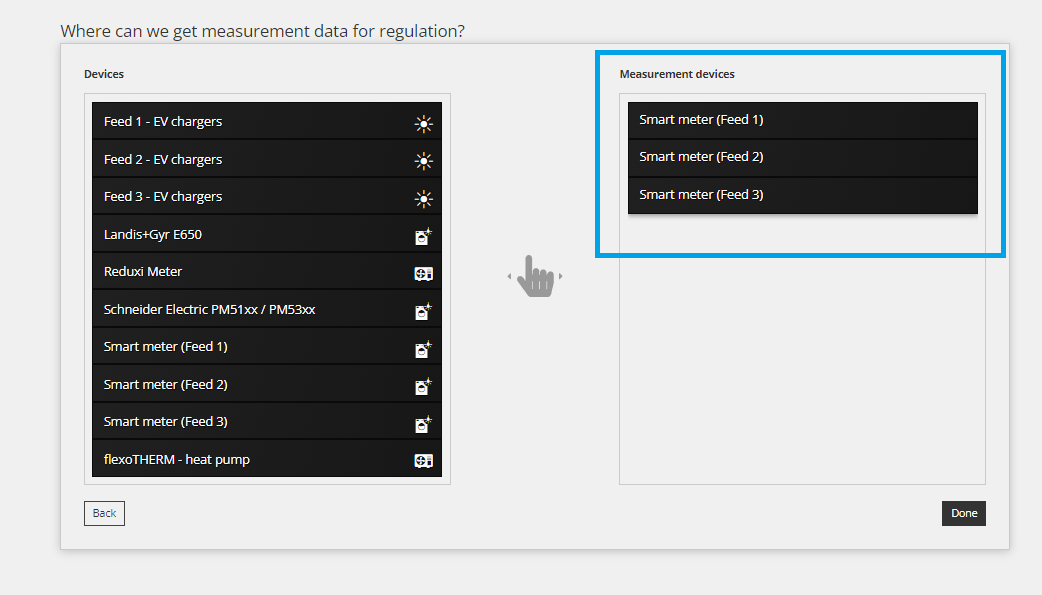

Измервателно устройство (виртуален Smart meter):
Задайте ограничение за износ/импорт за общата стратегия:
- Второ, трябва да се зададе конкретна стратегия за отделни емисии:
В Reduxi Configurator като част от Стратегии за Reduxi контролер дефинирайте контролирани устройства (EV зарядни устройства на feed one) и измервателни устройства (EV зарядни устройства на feed one) :

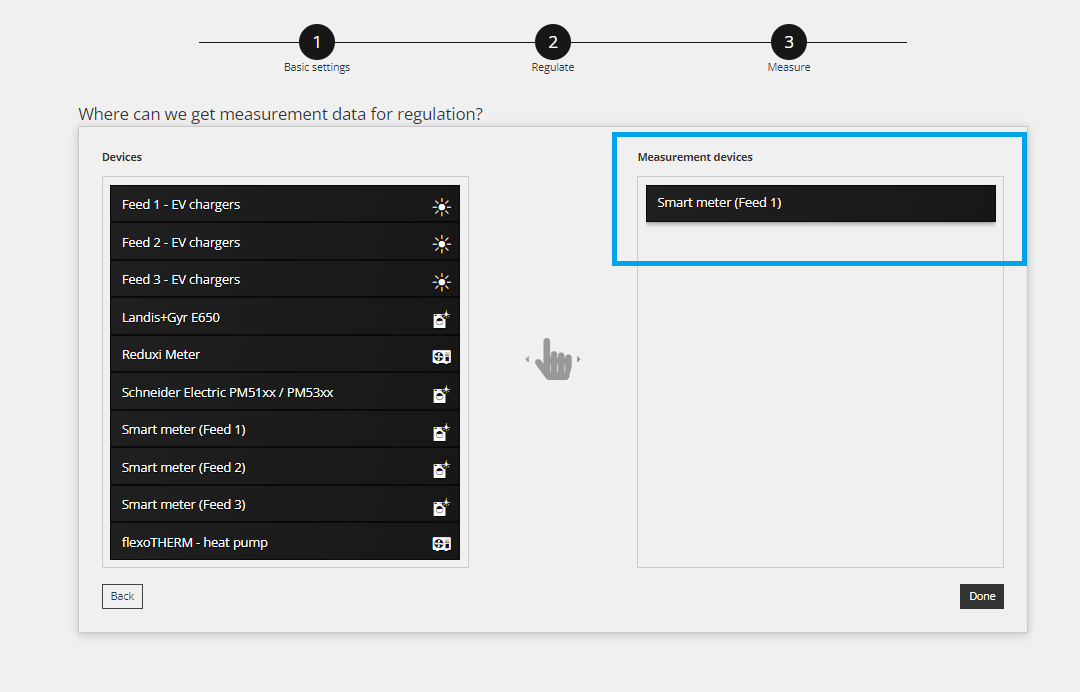

Контролирано устройство (захранва 1 интелигентен измервателен уред):
Измервателно устройство (EV зарядни устройства за захранване 1):
Задайте ограничение за експорт/импорт за конкретната стратегия за подаване, ако е необходимо:
Същата процедура трябва да се приложи към емисии 2 и 3, което води до общо четири дефинирани стратегии. С това системата Reduxi ще разполага с цялата необходима информация за безопасно изпълнение на DLM. Моля, обърнете внимание, че за всяко EV зарядно устройство Reduxi контролерът ще изчисли в реално време две зададени точки, получени от индивидуалната стратегия, която включва съответното EV зарядно устройство. Контролерът Reduxi винаги ще приема долната зададена точка, осигурявайки максимална защита.
За допълнителна информация, моля, следвайте връзката към Reduxi Configurator.
За визуализация на данните, получени от устройството се използва облачно приложение: Reduxi Cloud.
