SG контактите регулират термопомпата Mitsubishi Ecodan чрез Reduxi Gateway, като използват сигнали от релейни изходи. Използвайки гъвкави термопомпи, можем да намалим разходите за електроенергия с 30%.
1. Компоненти за създаване на връзка между контролера Reduxi и термопомпата Mitsubishi Ecodan.
За да се установи връзката между контролера Reduxi и термопомпата Mitsubishi Ecodan, потребителят трябва да:
- Контролер Reduxi
- Устройство Reduxi Gateway с 3х (30:1A) токови сензори (CT)
Устройството Reduxi Gateway трябва първо да се добави (свърже) към контролера Reduxi, за да се въведат в експлоатация режимите на работа на термопомпата. Връзката може да бъде осъществена безжично (WLAN) или по жичен път чрез UTP кабел (LAN). Можете да намерите повече информация за връзката на адрес връзката между шлюза и контролера. Устройството Reduxi Gateway включва също така 3х(30:1А) токови сензори (трансформатор), използвани за измерване на електрическия ток (т.е. мощността) за всяка фаза на термопомпата. Освен това два релейни изхода се използват за генериране на сигнали към контактите SG-ready, които влияят на режимите на работа на термопомпата.
2. Свързване на устройство Reduxi Gateway към локалната интернет мрежа
Символична картина на цялата връзка от контролера Reduxi към термопомпата е показана по-долу:
За допълнителна информация относно свързването на устройство Reduxi Gateway, моля, следвайте връзката: Как да конфигурираме Reduxi Gatway.
3. Свързване на релето на устройствата Reduxi GW към готовите за SG контакти на термопомпа

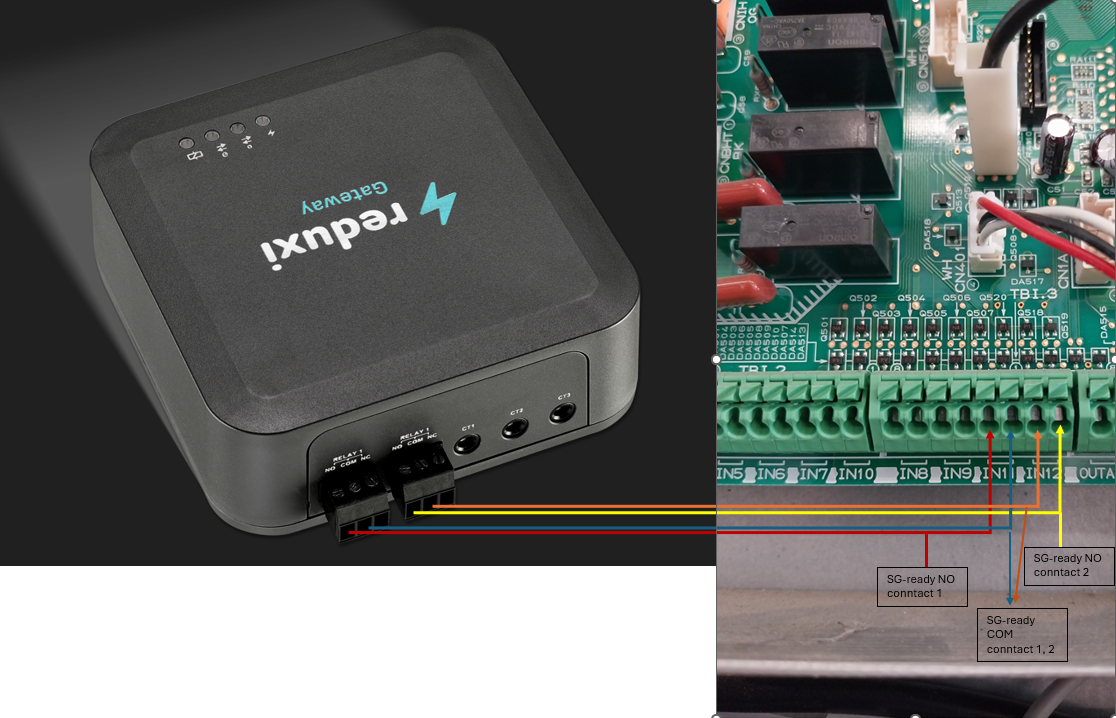

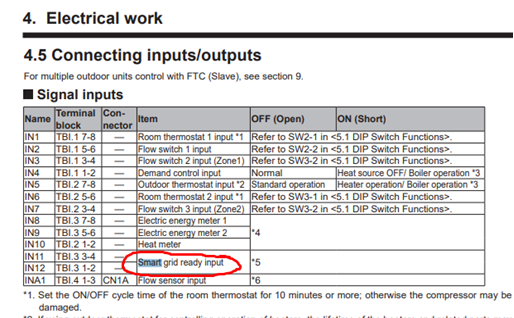

За да се свържат физически релетата на устройството Reduxi Gateway с контактите SG-ready на термопомпата, е необходимо да се определят точните места на контактите SG-ready на платката на термопомпата. Както е показано на фигурата по-долу, илюстрирани са точните позиции на SG-ready контактите на платката на термопомпата Mitsubishi Ecodan, както и точните им връзки с устройството Reduxi Gateway.
Моля, обърнете внимание: Устройството Reduxi Gateway позволява използването на релейни изходи, които са постоянно затворени " Нормално затворени - NC " или отворени " нормално отворени - NO ", докато в случая на топлинното устройство Mitsubishi Ecodan се използва NO контакти.

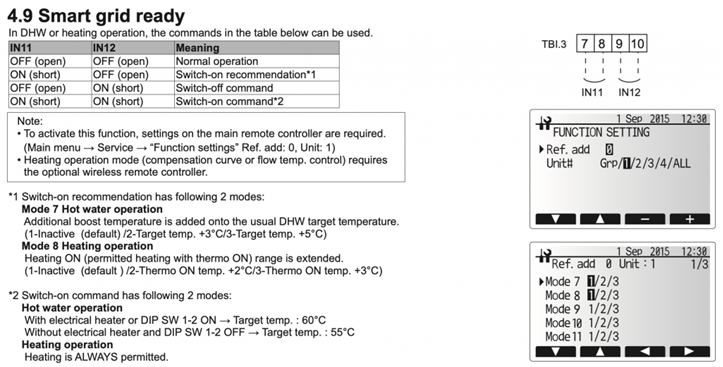

Допълнителната таблица за спецификация на контактите, готови за SG:
4. Устройството Reduxi Gateway като измервателен уред с токови сензори
Токовите сензори (CT) са включени в комплекта с устройството Reduxi Gateway и трябва да бъдат свързани към три входа за всяка фаза, както е показано на снимката по-долу.
Токовият сензор обхваща отделните фази (L1, L2, L3) на термопомпата, вижте снимката по-долу:
5. Добавяне на термопомпа като ново устройство в конфигуратора на Reduxi
За да добавите нова термопомпа като устройство или да редактирате съществуваща, моля, следвайте следните стъпки, описани в отделните точки по-долу.
5.1 Добавяне на устройство
Влезте локално в конфигуратора на Reduxi на контролера и натиснете бутона Добавяне на устройство.
5.2 Изберете устройството, което искате да добавите
В първата стъпка изберете основните параметри на устройството, което искате да добавите:
- Тип устройство: ОВК,
- Тип: Redxi Meter
- Име: Посочете името на устройството.
5.3 Основни настройки
5.4 Комуникационен канал
Първата част от настройката на комуникационния канал е предназначена за свързване на устройството Reduxi Gateway към Reduxi контолер. Попълнете полетата, както е показано на изображението по-долу (попълват се автоматично).
Логика на комбинацията от сигнали за готовност на SG:
Втората част на комуникационния канал е предназначена за текущите настройки на сензорите на устройството Reduxi Gateway, където избираме "Автоматично откриване от портала" за всички текущи сензори.
| ON (Normal operation) | BOOST (Switch-on command*2) | ECO (Switch-on recommendation*1) | OFF (Switch-on command) |
| Relay 1 / IN11 = OFF | Relay 1 / IN11 = ON | Relay 1 / IN11 = ON | Relay 1 / IN11 = OFF |
| Relay 2 / IN12= OFF | Relay 2 / IN12= ON | Relay 2 / IN12= OFF | Relay 2 / IN12 = ON |

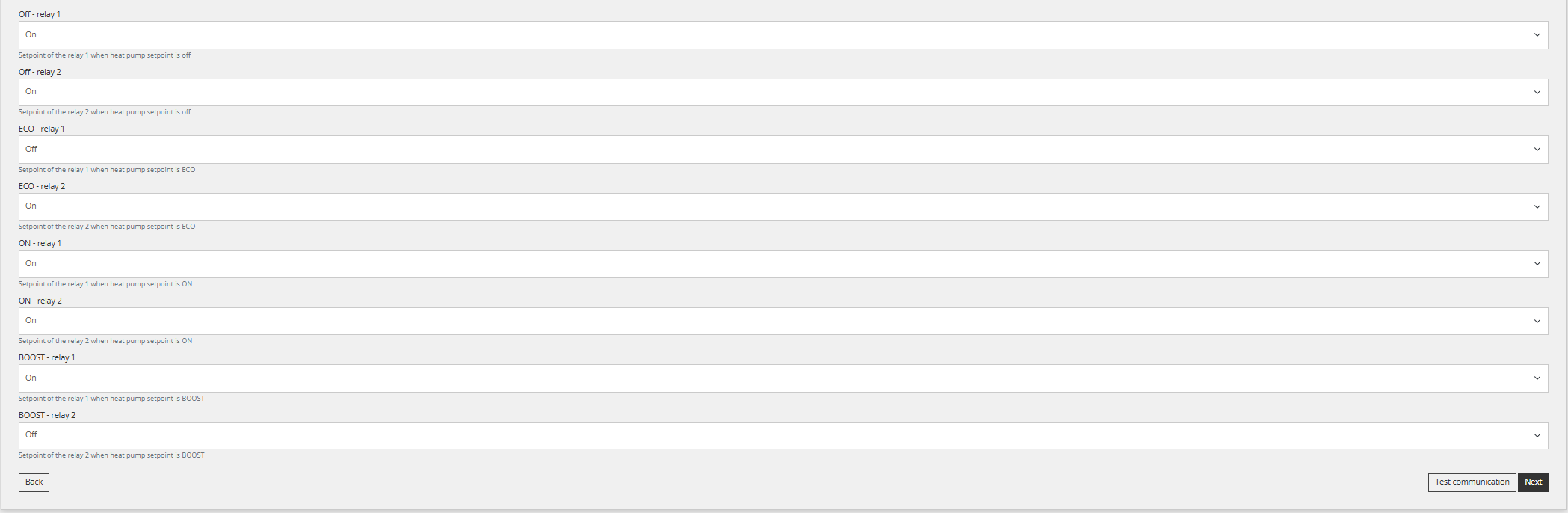

Логиката на комбинацията от релейни сигнали в устройството Reduxi GW:
5.5 Тест за комуникация
Тестът на комуникацията се извършва с помощта на бутона "Тест на комуникацията", който се намира в долния десен ъгъл след всички полета с параметри на комуникационния канал.
Тестът за комуникация може да даде два отговора:
1. Комуникацията работи правилно, снимка по-долу:
2. Комуникацията не работи правилно, снимката по-долу:
5.6 Разширени настройки
Разширената настройка е произволна и зависи от специфичните нужди на мястото, където е инсталиран контролерът Reduxi. След като приключите с всички разширени настройки, натиснете бутона "Done" в долния десен ъгъл.
5.7 Последни измервания
След като успешно установим комуникация с устройството, можем да проверим стойностите на устройството като допълнителен тест. Това става, като кликнете върху избора на устройство на началния екран, където избираме новата термопомпа за добавяне в дървовидната структура.
Ако искаме устройството да се управлява от стратегия, режимът на управление трябва да бъде зададен на "Автоматично", но ако превключим на ръчен режим, можем да тестваме работата на различни състояния.
След успешното добавяне на устройството и проверката на стойностите, устройството може да се проверява и управлява чрез приложението Reduxi.
