Интегрирайте Reduxi със зарядното устройство ABB Terra Wall-Box чрез Wi-Fi, като използвате Modbus TCP/RTU или OCPP протокола. Гъвкавостта на Reduxi позволява намаляване на разходите с до 30%.
1. Инсталирайте приложението TerraConfig
1.1 Платформа TerraConfig:
https://abb.installer.chargedot.com/#/login
1.2 Приложението е достъпно в Google Store:
https://play.google.com/store/apps/details?id=com.abbemobility.terraconfig
1.3 Приложението е достъпно в Apple App Store:
https://apps.apple.com/us/app/terraconfig/id6443887124
2. Свържете се с приложението TerraConfig

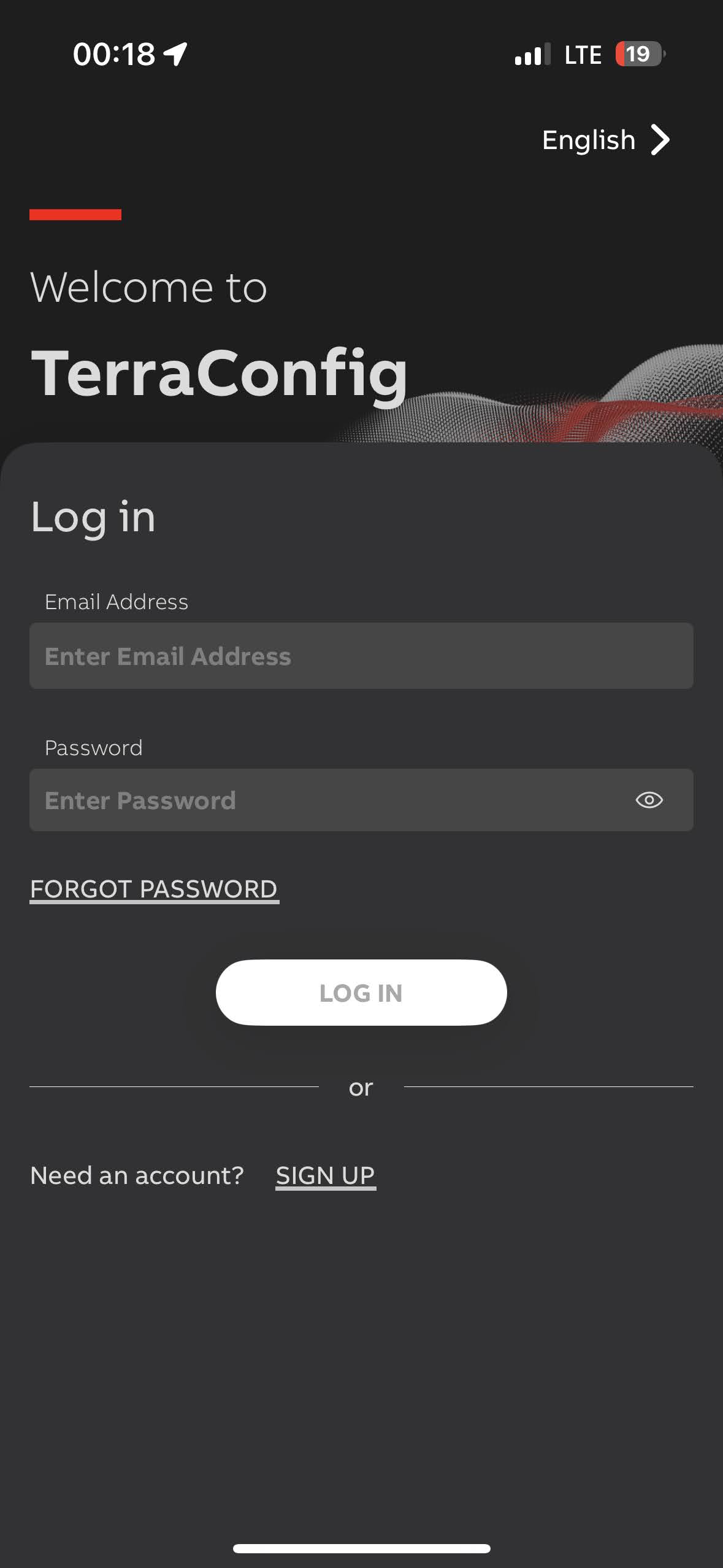

2.1 Вход/Регистрация в приложението TerraConfig
Отворете приложението и или влезте, или регистрирайте нов акаунт, като щракнете върху бутона „РЕГИСТРАЦИЯ“, след което влезте.
2.1.1 Настройки на зарядното устройство TerraConfig
След като влезете, трябва да се извърши конфигурация за приложението TerraConfig.

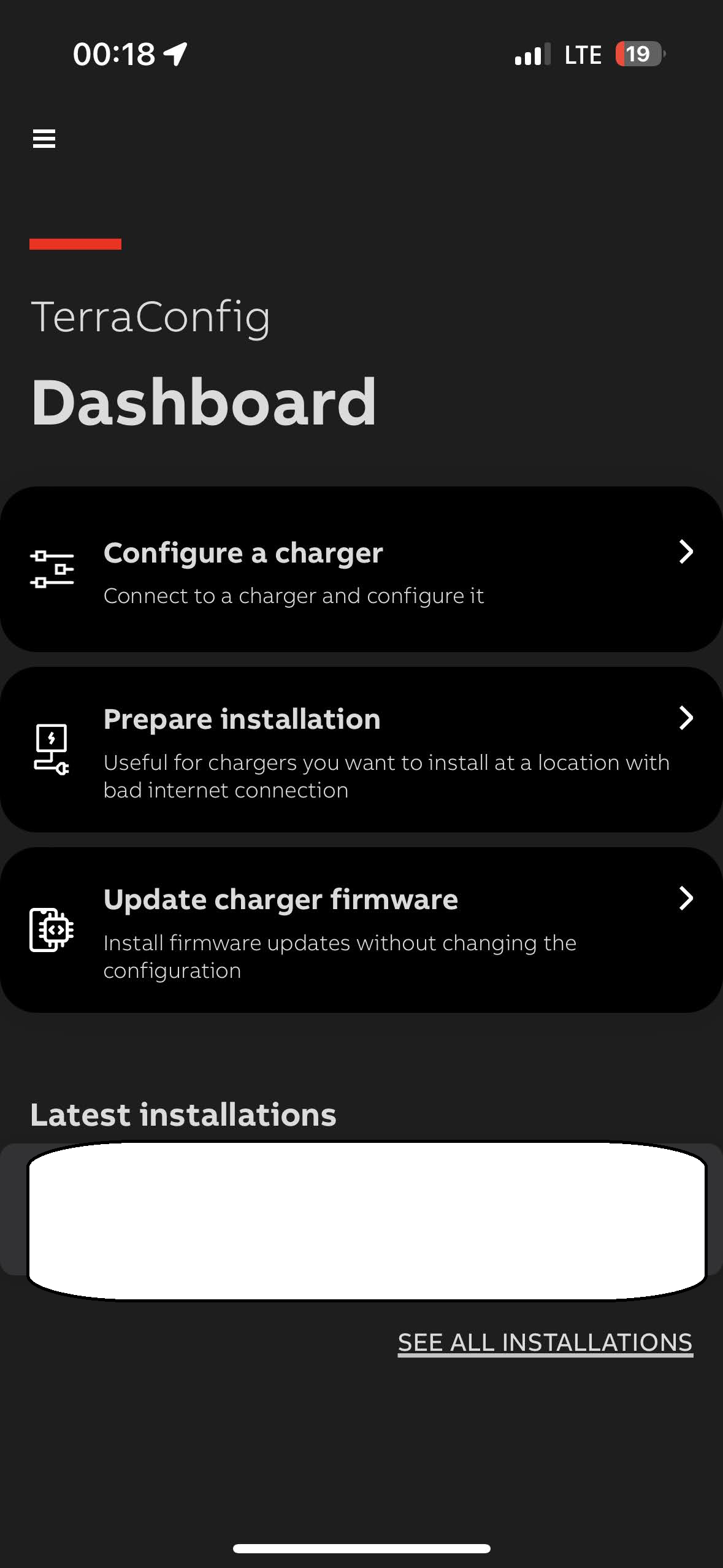

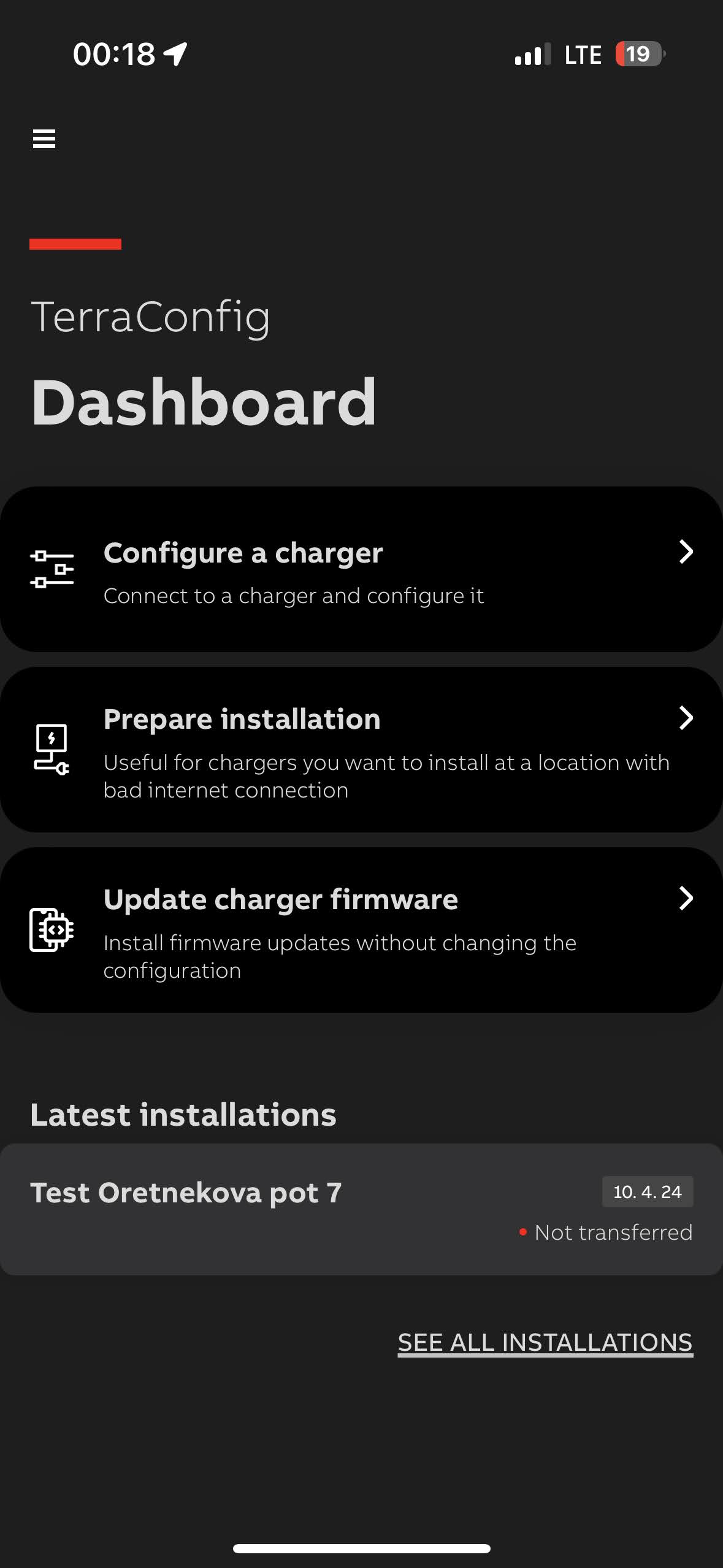

- Табло за управление (щракнете върху Конфигуриране на зарядно):
- Свързване към зарядно (налично устройство):
- Попълнете основните настройки:

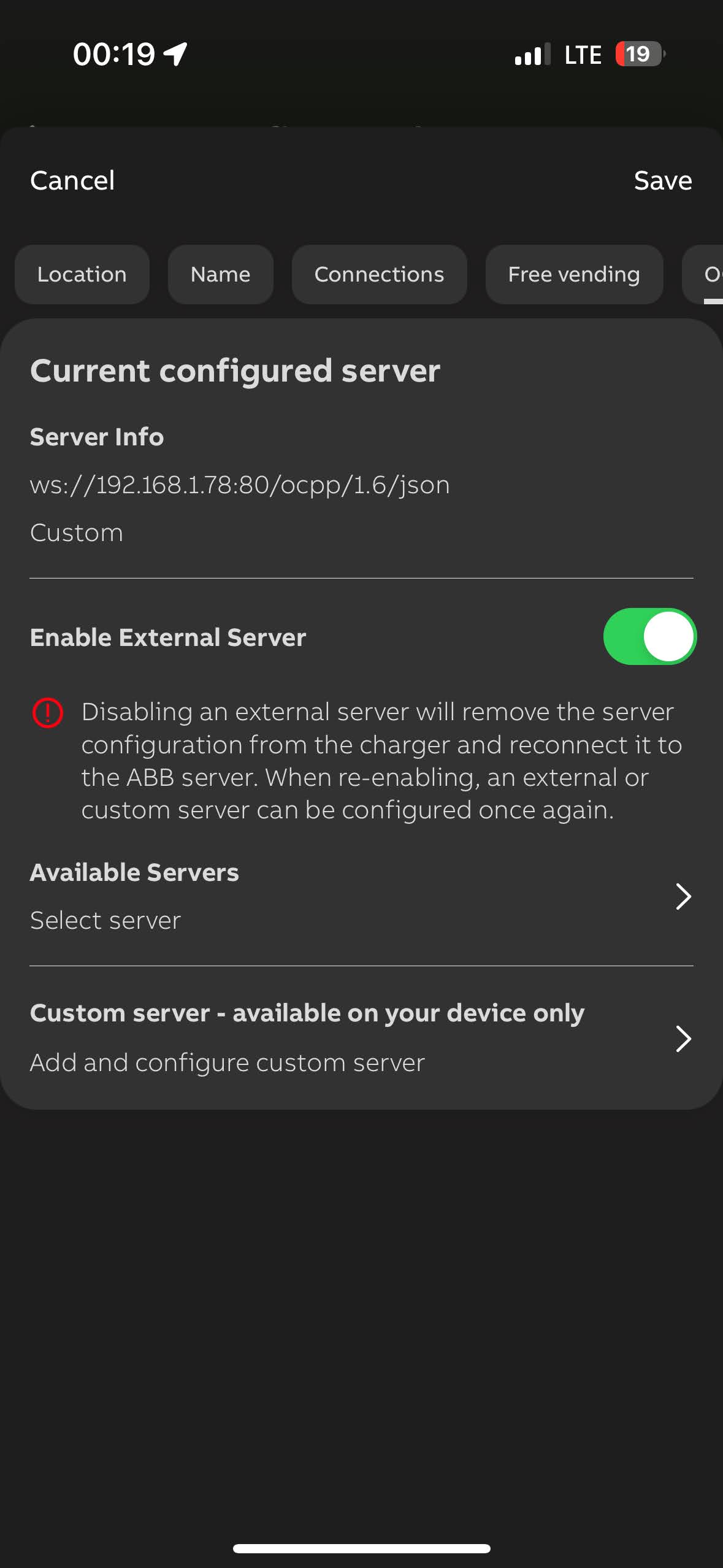

2.1.2 Параметри на OCPP сървъра на зарядното устройство TerraConfig
- Активирайте външния сървър.
- OCPP url сървърът се получава от контролера Reduxi.

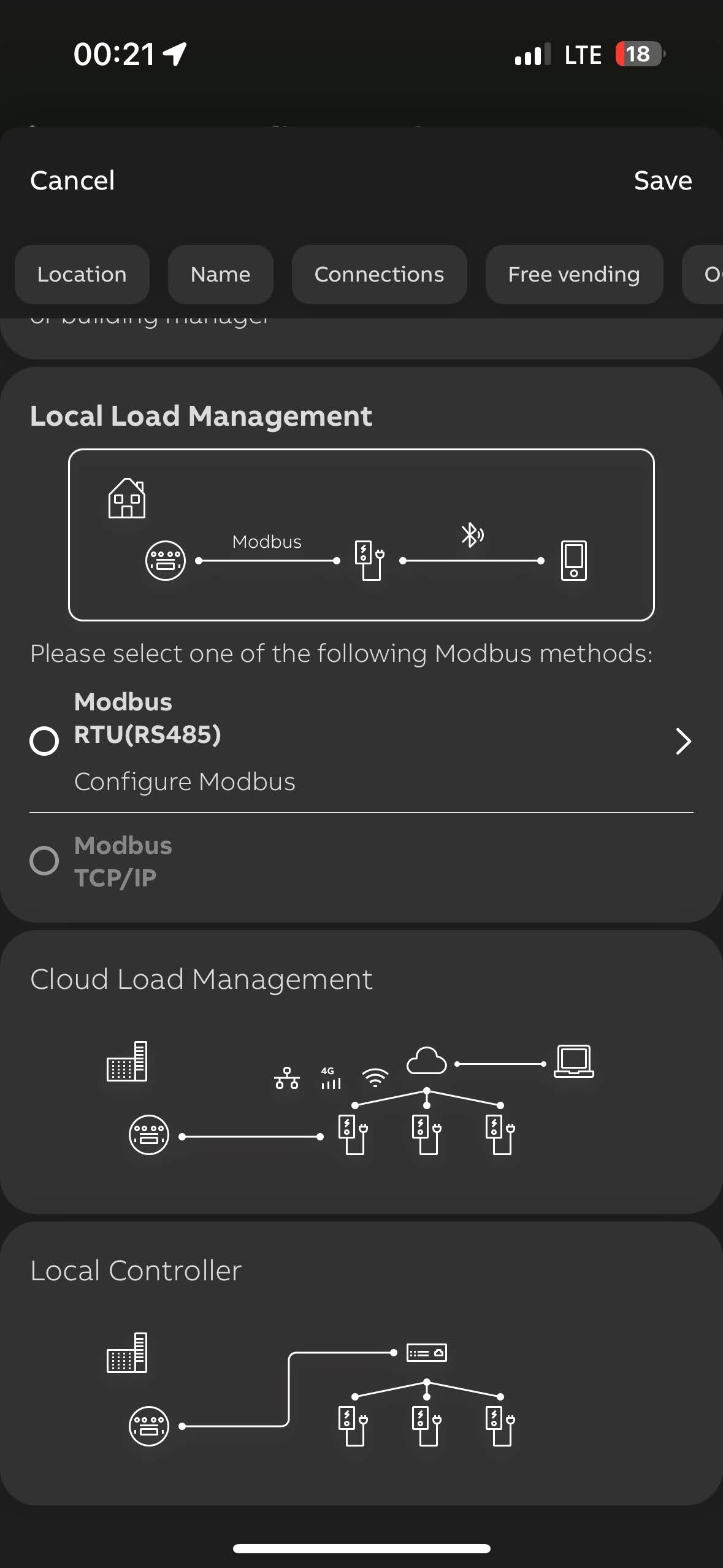

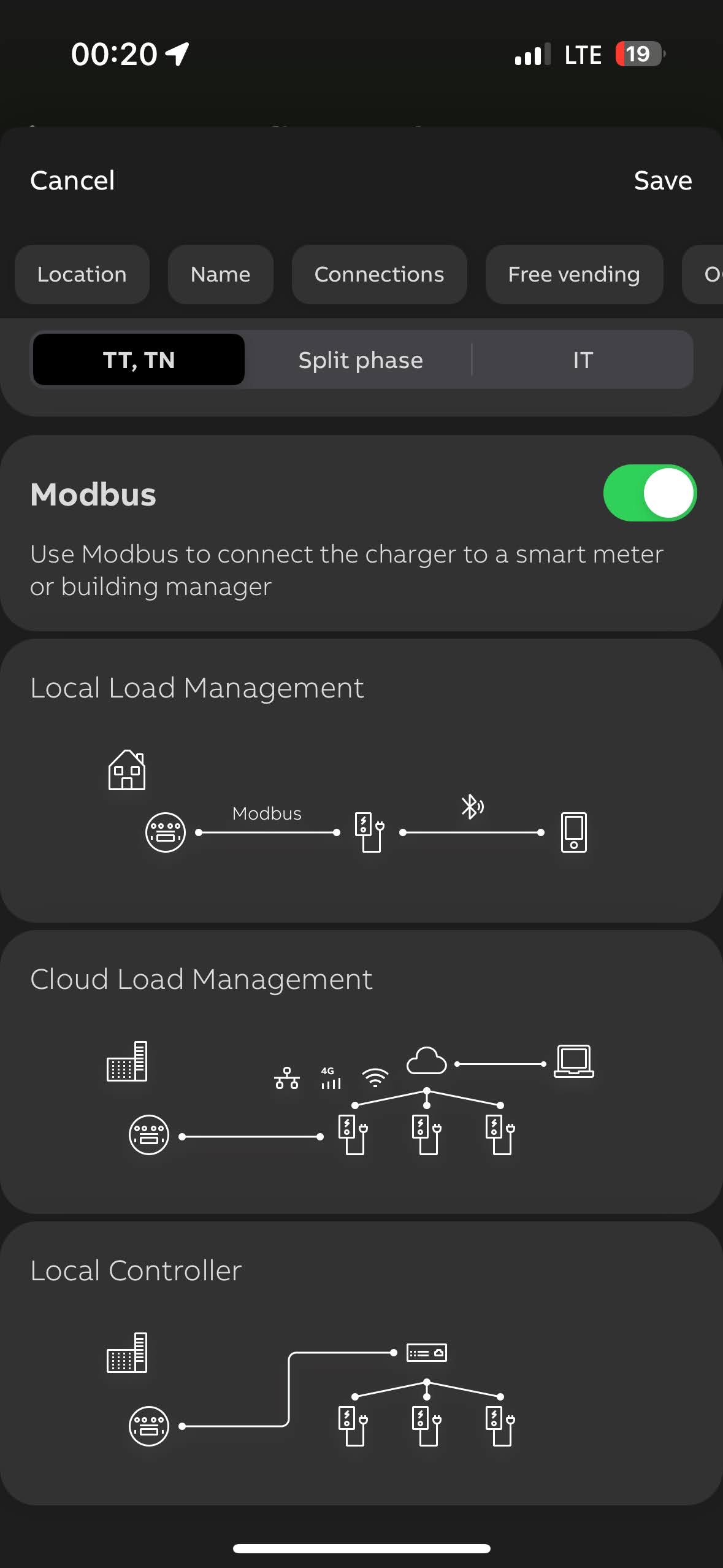

- Попълнете параметрите за управление на енергията (Активиране на Modbus):
2.1.4 TerraConfig зарядно устройство Modbus настройки

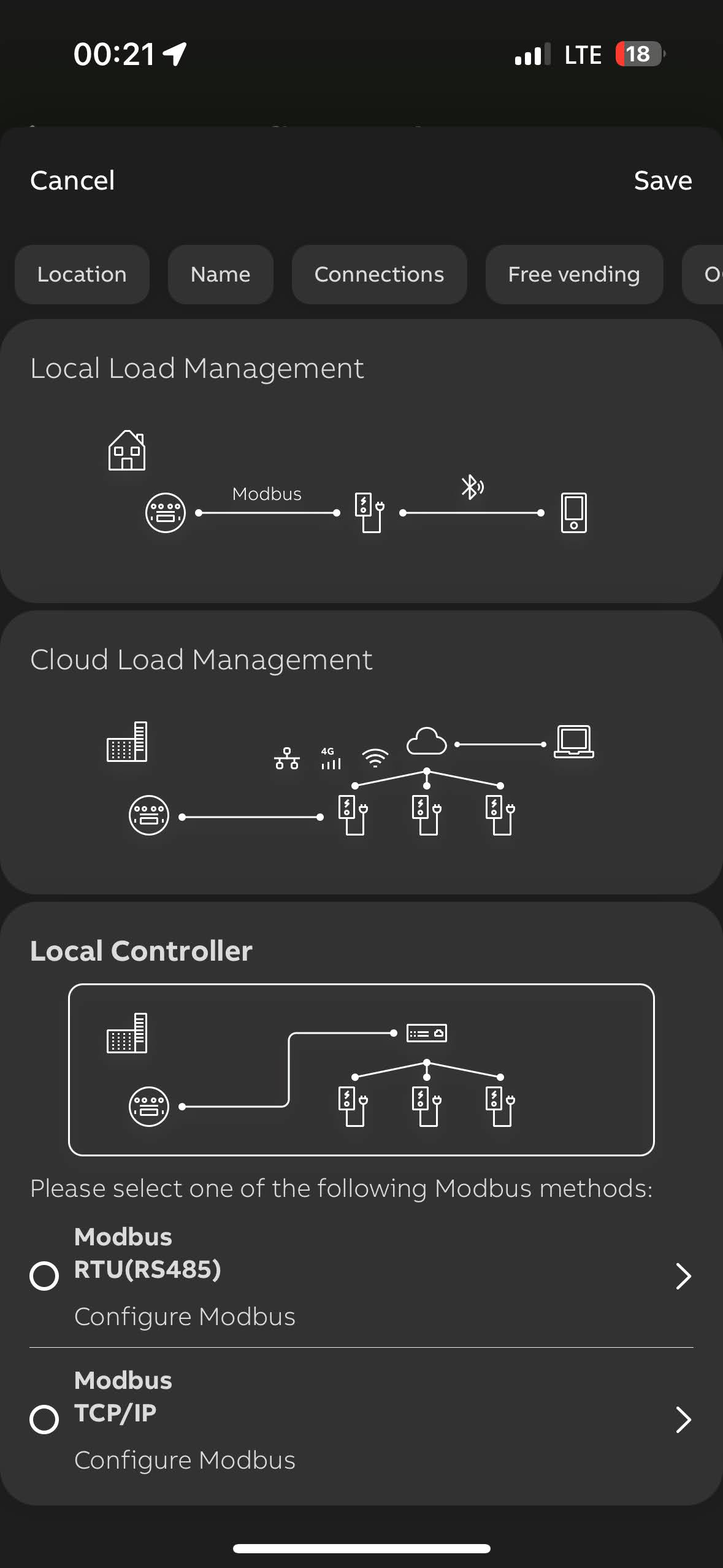

- Изберете локален контролер

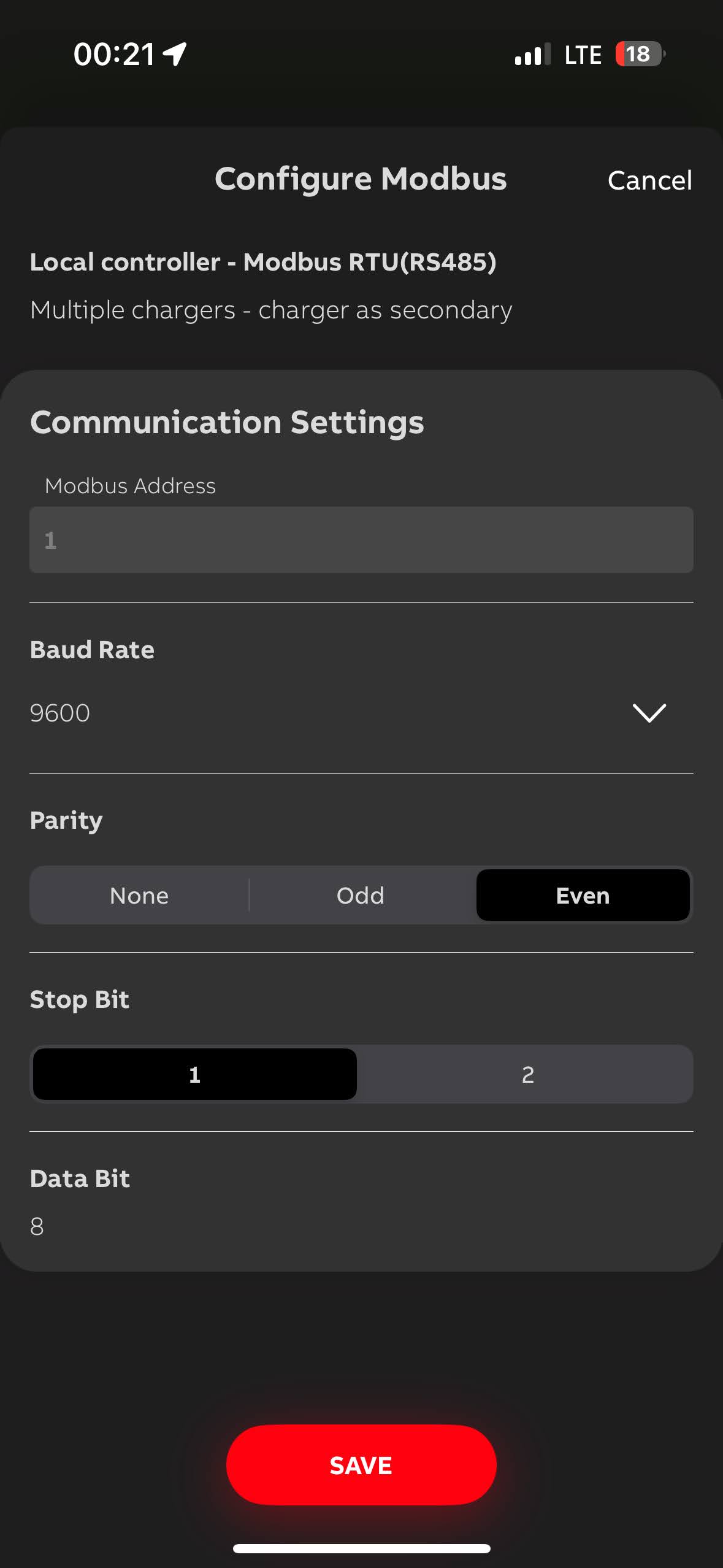

- Настройки на Modbus (RTU):
Същите настройки трябва да се приложат на контролера Reduxi за RS485 порт1 или порт2.

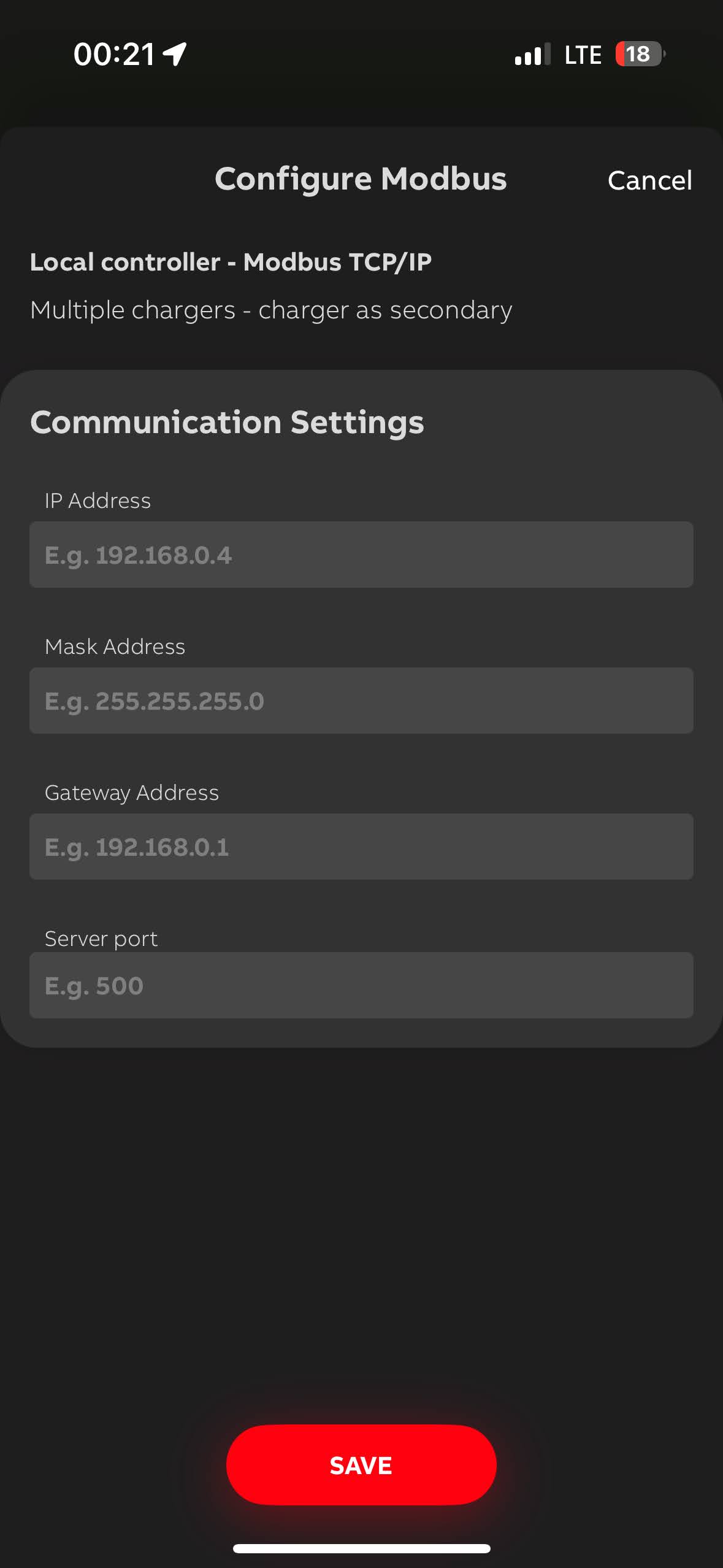

- Задайте параметър за Modbus TCP/IP за комуникационни цели към контролера Reduxi.
2.1.4 Свържете се с Wifi
3. OCPP комуникация между зарядното устройство ABB Terra AC Wall-box и контролера Reduxi
3.1 Добавете устройство
Първо влезте в локалния Reduxi конфигуратор и добавете ново устройство, като щракнете върху бутона „Добавяне на устройство“.
3.2 Изберете устройството, което искате да добавите
В рамките на първата стъпка изберете основни настройки:
- Изберете тип устройство: EV зарядно устройство,
- Изберете тип: OCPP 1.6 - JSON,
- И дефинирайте името.
4.3 Конфигурация на устройството за OCPP
Втората стъпка се използва за комуникационния канал, за да може OCPP комуникацията да работи правилно. Първо попълнете идентификатора на устройството, получен от приложението TerraConfig.
Когато се използва протокол OCPP JSON 1.6, е необходим OCPP URL адрес на сървъра, генериран от контролера Reduxi. URL може да бъде получен директно от комуникационния канал.
Device ID (Уникален OCPP ID) се получава от зарядното устройство (от дясната страна на зарядното устройство започва с TACW11-4-......) и трябва да бъде зададен в комуникационния канал.
Примерен URL адрес: ws://192.168.1.200/ocpp/1.6/json/
4.4 Конфигурирайте настройките на OCPP в TerraConfig
Връзка към: 2.1.2 ABB Terra Wall-box зарядно устройство OCPP сървър параметри
4.5 Тествайте комуникацията
За да се гарантира, че OCPP комуникацията е установена, може да се извърши комуникационен тест чрез бутона „Тестване на комуникацията“, разположен долу вдясно след всички полета на комуникационния канал.
Има три различни случая на комуникационен отговор.
Случай 1: Комуникацията работи правилно.
Случай 2: Не може да се комуникира с устройство 1, идентификаторът на устройството не е зададен или е различен.
Случай 3: Не е намерено устройство с комуникация OCPP 1.6.
4. Modbus TCP/IP комуникация между зарядното устройство ABB Terra AC Wall-box и контролера Reduxi
Либерално свързване към ABB за Modbus комуникация на ABB Terra AC Wall-box:
4.1 Добавяне на устройство (ABB Terra AC Wall-boxзарядно)
Първо влезте в локалния Reduxi конфигуратор и добавете ново устройство, като щракнете върху бутона „Добавяне на устройство“.
4.2 Изберете устройството, което искате да добавите
В рамките на първата стъпка изберете основни настройки:
- Изберете тип устройство: EV зарядно устройство,
- Изберете тип: ABB Terra AC Wall-box,
- и дефинирайте името.
4.3 Конфигурация на устройството за Modbus TCP/IP
Втората стъпка се използва за комуникационния канал, за да може Modbus TCP/IP комуникацията да работи правилно. Първо, попълнете получения IP от ABB Terra AC wall-box и дефинирайте Modbus ID, който по подразбиране е зададен на 1.
4.4 Тествайте комуникацията
За да се гарантира, че Modbus TCP/IP комуникацията е установена, може да се извърши комуникационен тест чрез „бутона за тестване на комуникацията“, който се намира долу вдясно след всички полета на комуникационния канал.
Примерен IP: 192.168.2.201
Има три различни случая на комуникационен отговор.
Случай 1: Комуникацията работи правилно при четене:
Случай 2: Не може да се комуникира с устройството на IP = 192.168.2.201, IP на устройството е различен:
Случай 3: Избраният порт не е правилен, проверете порта за Modbus TCP/IP:
4.5 Параметри по подразбиране
Попълнете разширените настройки и изберете параметрите, показани на изображението по-долу. Настройките могат да варират в зависимост от нуждите на местоположението. След като сте готови, щракнете върху бутона „Готово“ на екрана.
5.1 Отчитане от устройство за OCPP или Modbus TCP/IP
Целта на тази точка е да покаже как да проверявате показанията от устройството. Това се прави под „Устройство/Последно измерване“.
След като устройството бъде успешно добавено чрез конфигуратора, то може да се наблюдава чрез облачното приложение Reduxi.
