Интегрирайте Reduxi със зарядното устройство AXIbox 11K чрез Wi-Fi, като използвате протокола OCPP. Гъвкавостта на Reduxi позволява намаляване на разходите с до 30%.

1. Приложение Evchargo

1.1 AXIbox 11K:

https://axitecsolar.com/en/axibox-11khttps://abb.installer.chargedot.com/#/login

1.2 Приложението е налично в Google Store:

https://play.google.com/store/apps/details?id=cn.enplus.chargein

1.3 Приложението е достъпно в Apple App Store:

https://apps.apple.com/gb/app/evchargo/id1533765408

2. Свържете се сприложението Evchargo

2.1 Вход/регистрация в приложението Evchargo

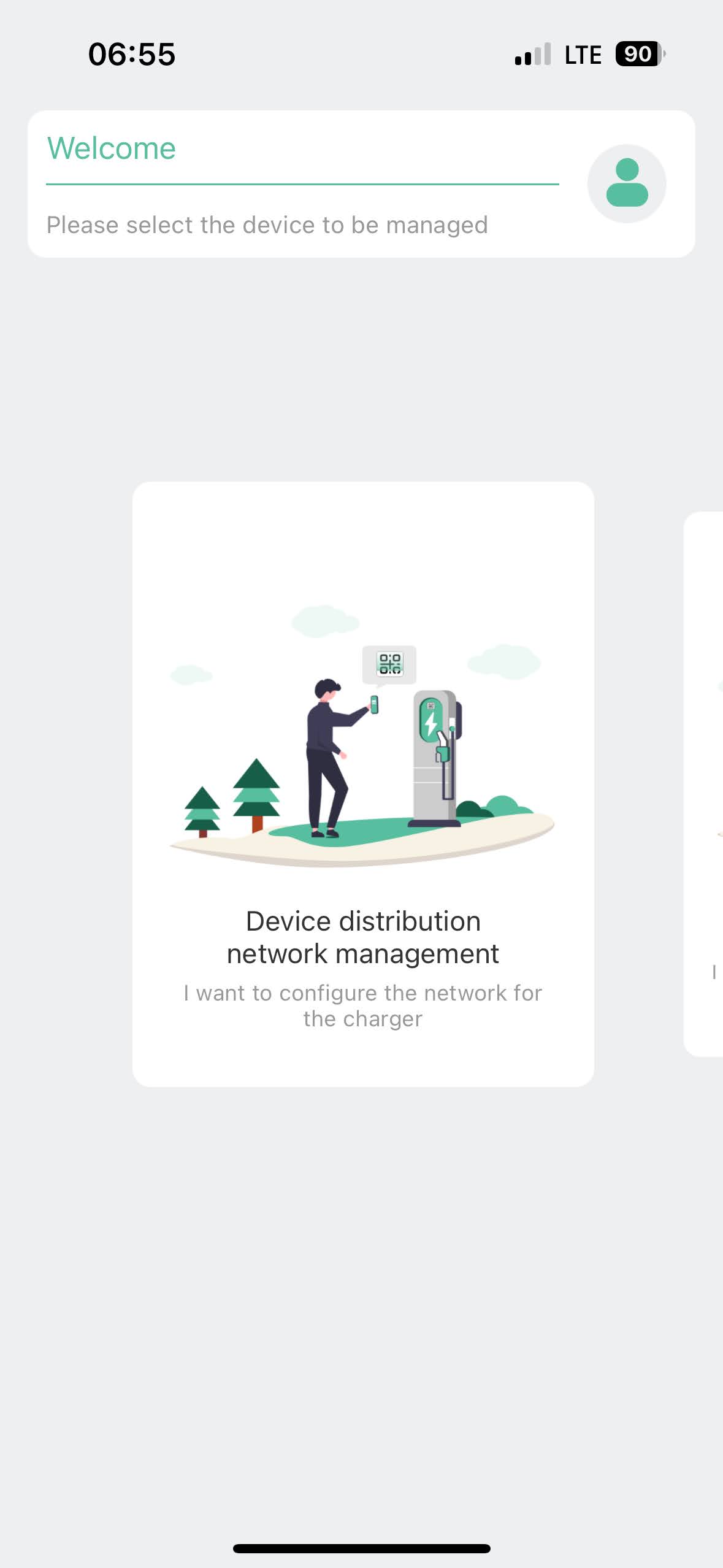

Отворете приложението и влезте в него или регистрирайте нов акаунт. Началната страница ("Добре дошли") е показана по-долу.

2.1.1 Приложение Evchargo за настройки на зарядното устройство

След като влезете в системата, трябва да се извърши конфигуриране на зарядното устройство за електрически превозни средства в приложението Evchargo.

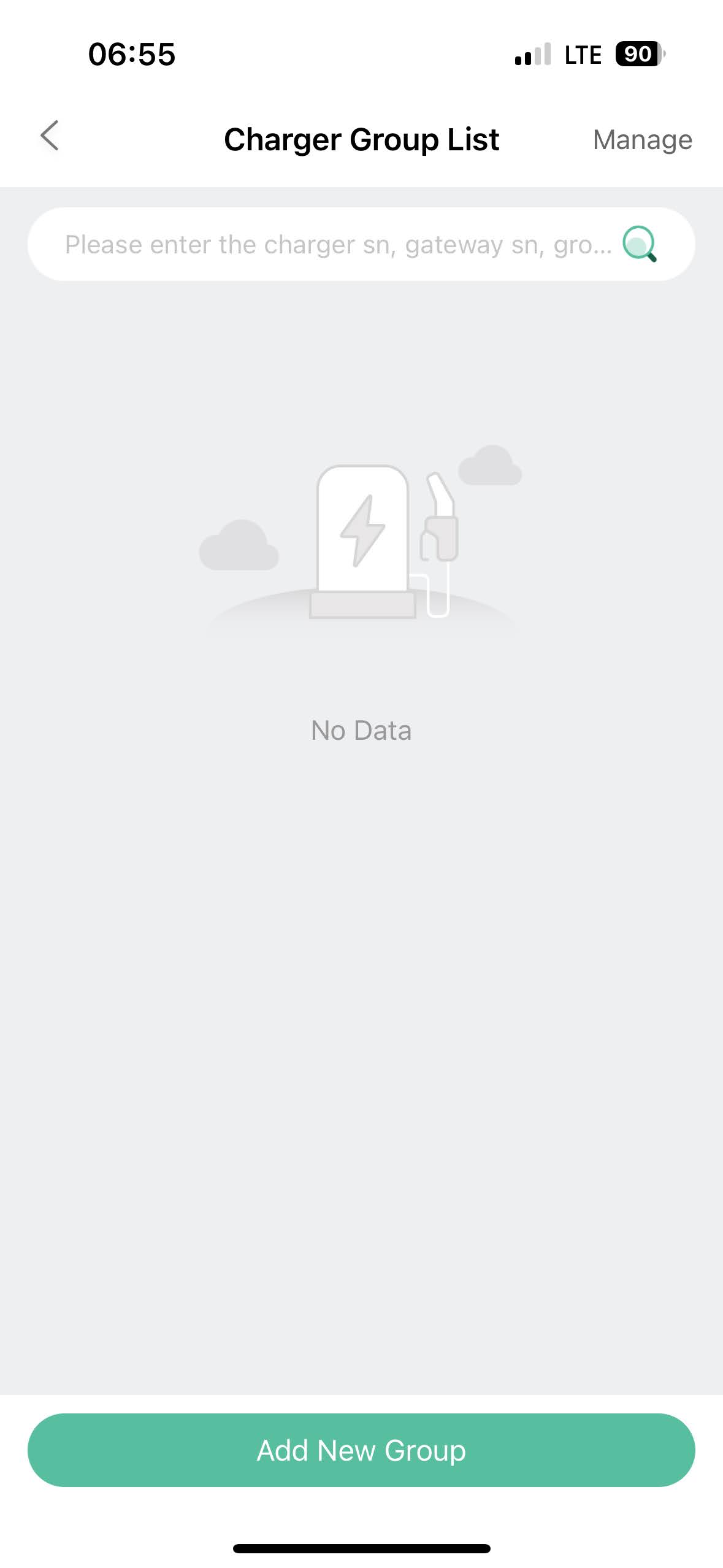

Добавяне на нова група:

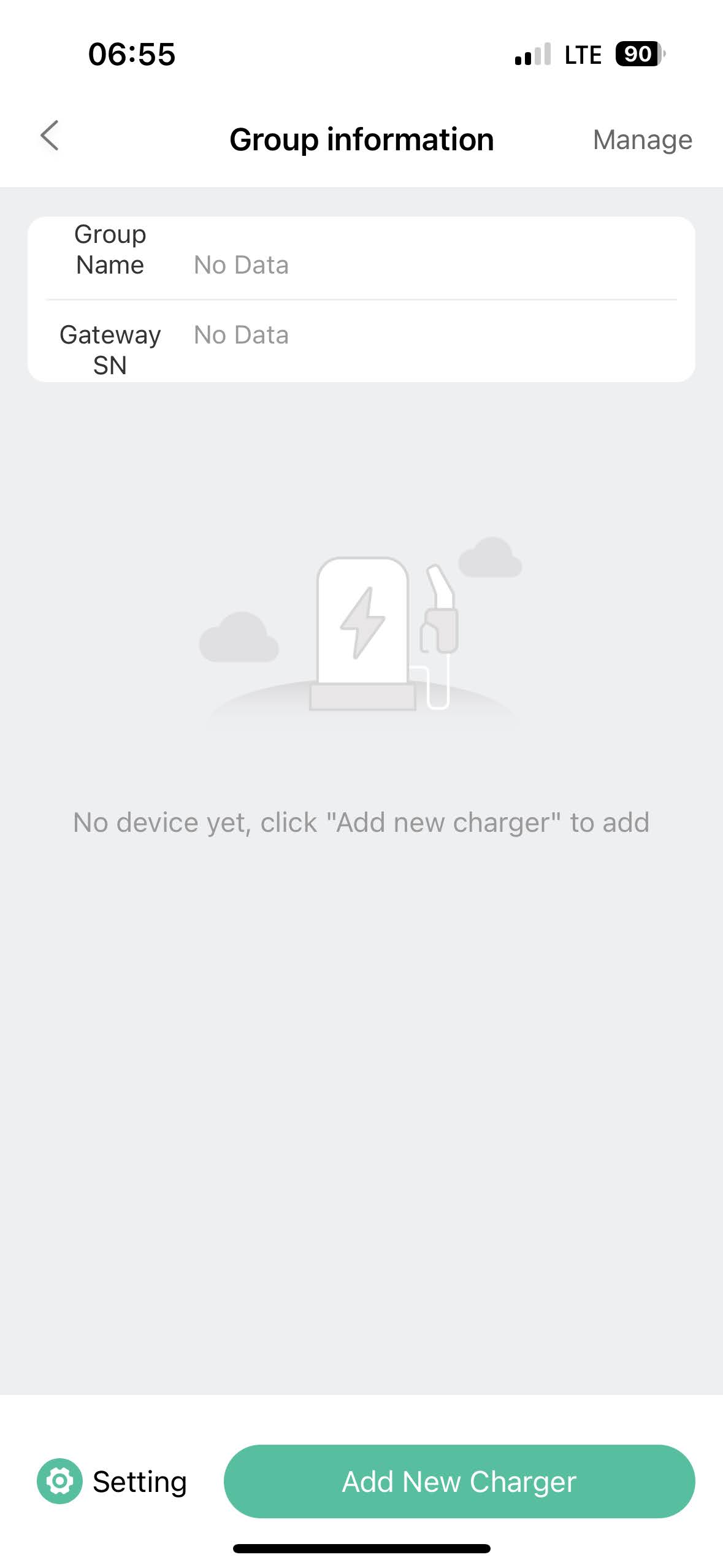

Добавяне на ново зарядно устройство:

Използвайте сканиране чрез Bluetooth и изберете устройството:

Добавете устройството:

Свържете се с Wi-Fi:

След като се свържете с Wi-Fi, щракнете върху бутона "Настройки" долу вляво:

Щракнете върху бутона за информация за сървъра:

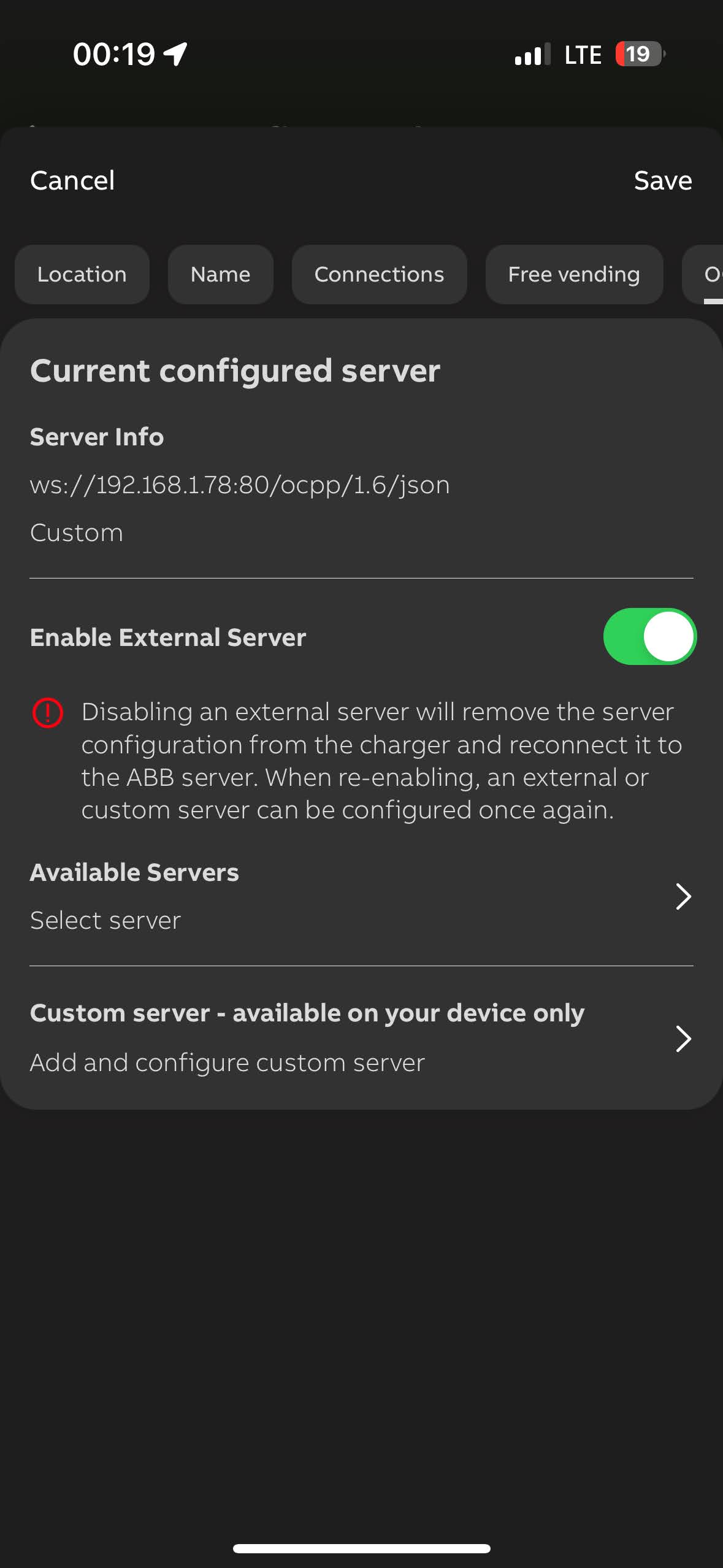

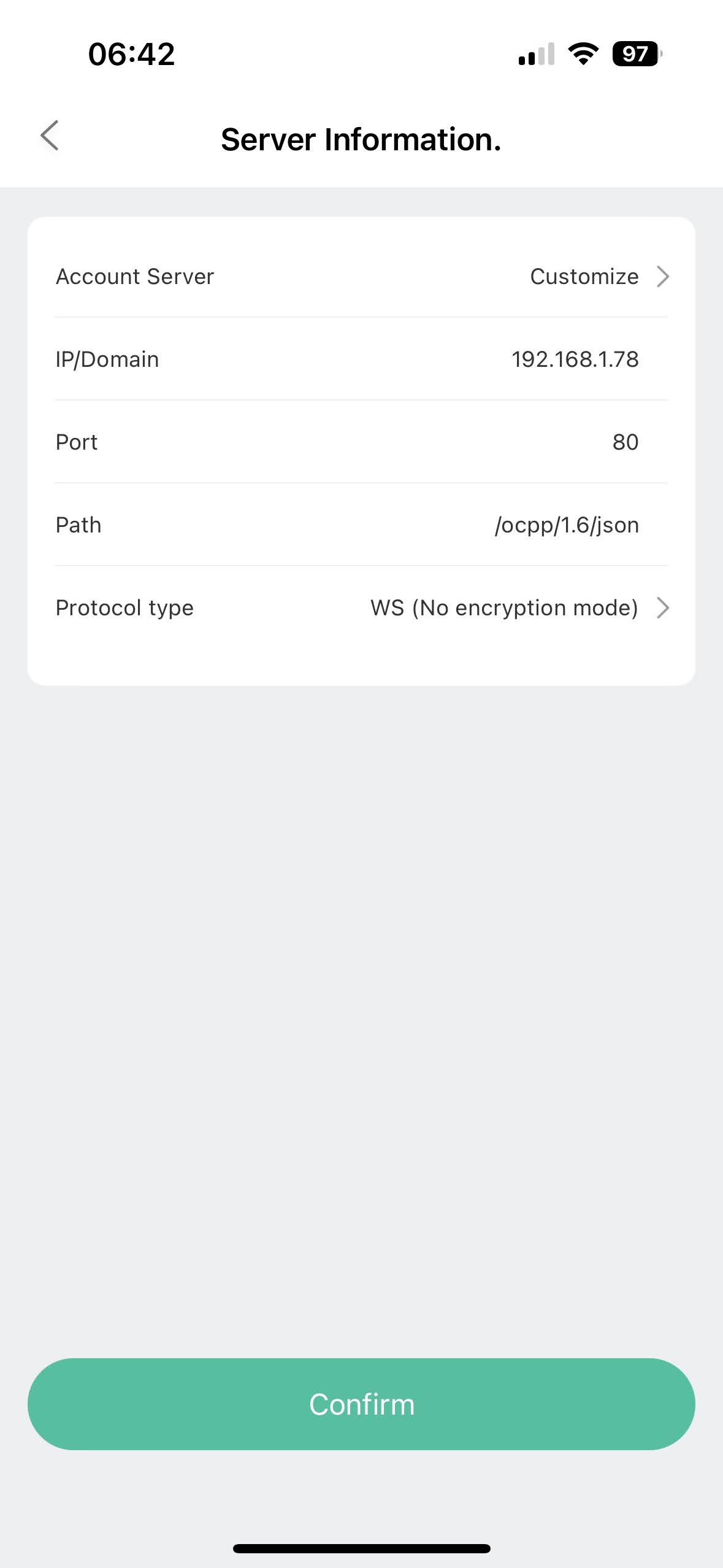

Попълнете информацията за сървъра, както е показано по-долу:

URL адресът на сървъра OCPP се получава от контролера Reduxi.

Примерен URL = ws://192.168.1.78/ocpp/1.6/json/

Тип на протокола = WS

IP адрес/домейн = 192.168.1.78

Порт = 80 (за WS protocl)

Път = /ocpp/1.6/json/

Последната стъпка е началната страница на свързаното зарядно устройство за електрически превозни средства:

3. OCPP комуникация между зарядното устройство AXIbox 11K и контролера Reduxi

3.1 Добавяне на устройство

Първо влезте в локалния конфигуратор на Reduxi и добавете ново устройство, като кликнете върху бутона "Добавяне на устройство".

3.2 Изберете устройството, което искате да добавите

В рамките на първата стъпка изберете основни настройки:

Изберете Тип устройство: Зарядно устройство за електрически превозни средства,
Изберете тип: OCPP 1.6 - JSON,
Дайте име на устройството.

3.3 Конфигурация на устройството за OCPP

Втората стъпка се използва за комуникационния канал, за да работи правилно комуникацията OCPP. Първо, попълнете идентификатора на устройството (SN на AXIbox 11K), получен от приложението Evchargo, който трябва да бъде зададен в комуникационния канал.

Когато се използва протоколът OCPP JSON 1.6, URL адресът на сървъра OCPP е необходим и се генерира от контролера Reduxi. URL адресът може да бъде получен директно от комуникационния канал.

Примерен URL: ws://192.168.1.78/ocpp/1.6/json/

3.4 Тестова комуникация

За да се уверите, че комуникацията с OCPP е установена, може да се извърши тест на комуникацията чрез бутона "Test communication" (Тест на комуникацията), разположен долу вдясно след всички полета на комуникационния канал.
