Връзката между Reduxi и GL charge LiteBox може да изпълни DLMS за защита на инсталацията.
1. Лого
2. Свържете GL Charge LiteBox към компютъра
2.1 Връзка между компютъра и зарядното устройство
За да конфигурирате GL Charge Litebox, и двете устройства трябва да са в една и съща мрежа. След като този критерий е изпълнен, потребителят може да се свърже с интерфейса на зарядното устройство чрез предпочитания браузър.
Процедура:
- Поставете/напишете IP и добавете порт 8080 на зарядното устройство в браузъра си (пример: 10.150.1.104:8080)
- Влезте в него с, Потребителско име: admin, Парола:glc999
2.2.1 Интерфейс на браузъра (конфигурация на зарядното устройство)
Стъпки за правилни настройки:
- Режим на зареждане, зададен на 1 = APP.
- Задайте идентификатора на зарядното устройство на предпочитаната стойност (пример:1234).
- Напишете/вмъкнете URL адреса на сървъра на контролера Reduxi (вж. 3.3 Конфигурация на устройството за OCPP).
- Изтриване на ключа за удостоверяване.
3. OCPP комуникация между GL charge LiteBox и контролера Reduxi
3.1 Добавяне на устройство
Първо влезте в локалния конфигуратор на Reduxi и добавете ново устройство, като кликнете върху бутона "Добавяне на устройство".
3.2 Изберете устройството, което искате да добавите
В рамките на първата стъпка изберете основни настройки:
- Изберете Тип устройство: Зарядно устройство за електрически превозни средства,
- Изберете тип: OCPP 1.6 - JSON,
- Дайте име на устройството.
3.3 Конфигурация на устройството за OCPP
Втората стъпка се използва за комуникационния канал, за да работи правилно комуникацията OCPP. Първо, попълнете идентификатора на устройството(Set charger ID 2.2.1), получен от браузъра, който трябва да бъде вмъкнат в първото поле на комуникационния канал.

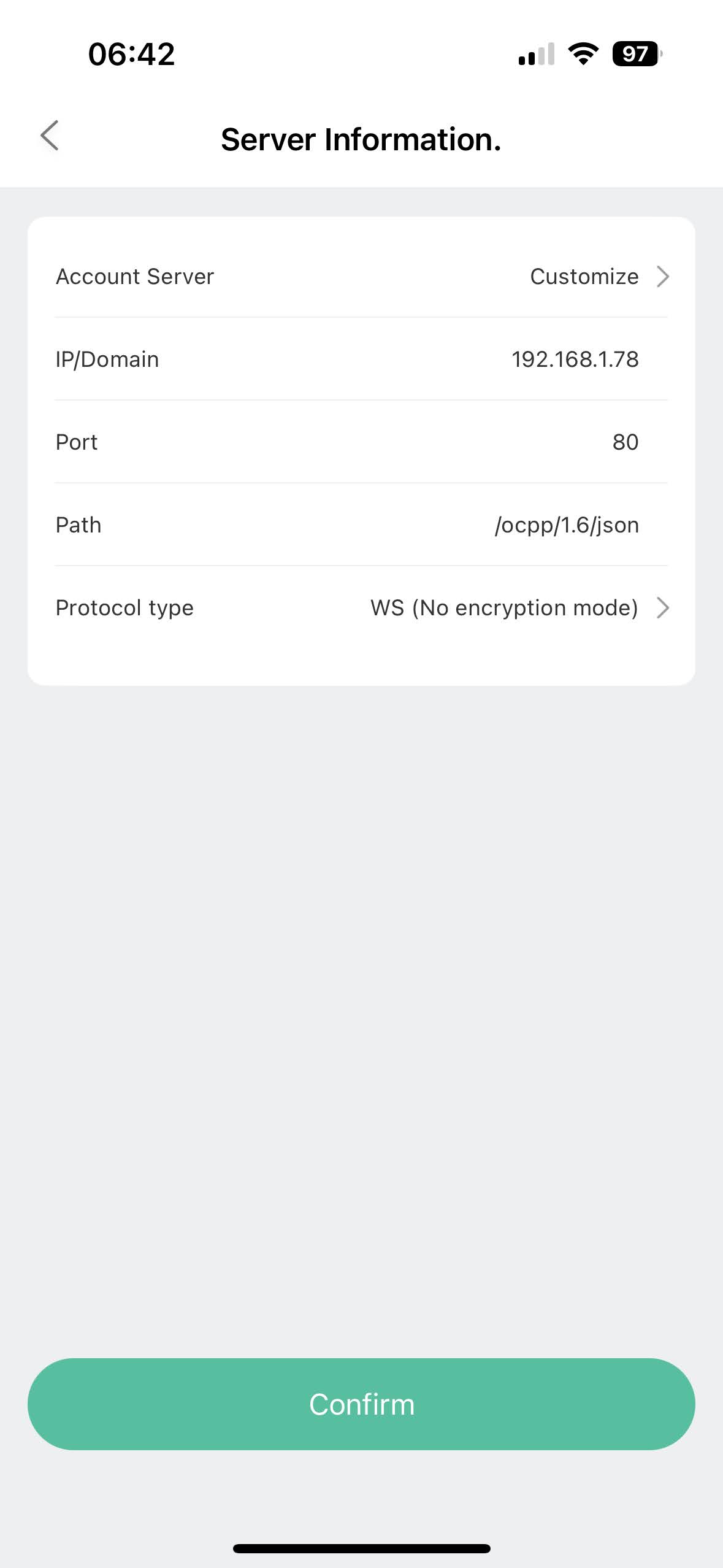

Когато се използва протоколът OCPP JSON 1.6, URL адресът на сървъра OCPP е необходим и се генерира от контролера Reduxi. URL адресът може да бъде получен директно от комуникационния канал.
Примерен URL: ws://10.150.120/ocpp/1.6/json/
3.4 Тестова комуникация
За да се уверите, че комуникацията с OCPP е установена, може да се извърши тест на комуникацията чрез бутона "Test communication" (Тест на комуникацията), разположен долу вдясно след всички полета на комуникационния канал.
Съществуват три различни случая на комуникационна реакция.
Случай 1: Комуникацията работи правилно.
Случай 2: Невъзможност за комуникация с устройство 1, идентификаторът на устройството не е зададен или е различен.
Случай 3: Не е намерено устройство с комуникация OCPP 1.6.
4. Показания от устройството
Целта на тази точка е да покаже как да се проверяват показанията на устройството. Това се прави в "Устройство/последно измерване".
След като устройството е успешно добавено чрез конфигуратора, то може да бъде наблюдавано чрез облачното приложение Reduxi.
