1. Въведение
Тази статия описва интегрирането на соларен или хибриден инвертор Fronius със системата Reduxi. Интеграцията се основава на MODBUS комуникация през ethernet.
Поддържат се следните модели:
- Symo GEN24, https://www.fronius.com/en/solar-energy/installers-partners/products/all-products/inverters/fronius-symo-gen24/symo-gen24-3-0
- Symo GEN24 Plus, https://www.fronius.com/en/solar-energy/installers-partners/products/all-products/inverters/fronius-symo-gen24-plus/fronius-symo- gen24-3-0-плюс
- Primo GEN24 Plus, https://www.fronius.com/en/solar-energy/installers-partners/products/all-products/inverters/fronius-primo-gen24-plus/fronius-primo- gen24-3-0-плюс
- SnapINverter
Друга информация за инверторите Fronius можете да намерите тук.
2. Конфигурация на инвертор Fronius
Моля, следвайте оригиналната документация от Fronius! Ето някои полезни връзки:
https://manuals.fronius.com/html/4204260388/en-US.html#0_m_0000021534
Конфигурациите на мрежата и Modbus са основните точки на конфигурация, които свързват инвертора Fronius към средата Reduxi.
2.1. Инсталирайте приложението Solar.start
Инсталирайте приложението Fronius Solar.start от Google play или App store.
Приложението ще ви преведе през стъпките на инсталирането.
За повече подробности вижте: https://www.youtube.com/watch?v=o2i5VPvf3tI
2.2. Конфигурирайте мрежата
За да конфигурирате мрежата, можете да използвате приложението или да се свържете директно към хотспота на инвертора Fronius.
За повече подробности, моля, вижте следното видео https://www.youtube.com/watch?v=pcwCZo-8dqc и
https://manuals.fronius.com/html/4204260388/en-US.html#0_m_0000021534
Проверете връзката и запишете IP адреса, тъй като ще ви е необходим по-късно при конфигурирането на Reduxi.
2.3. Конфигурирайте Modbus
Važno: Za da napravite Modbus nastavkite na njakoi invertori, e važno da znaete
Admin parolata.

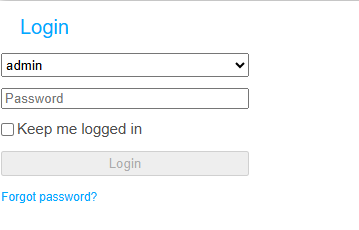

Pŭrvo vlezte s admin parolata:
Ako ste izgubili vašata admin parola, možete da poiskate nova v portala Solar.web.

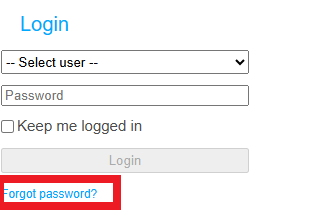

Za da napravite tova, trjabva da kliknete vŭrhu zabravena parola pod butona za vljazane.
Izberete "admin" i šte polučitete 6-cifren kod, ot kojto šte se nuzhdaete v Solar Web. Molja, zapishete go.
Sega otidete na nastrojki na portala Solar.web:
Sled tova otidete na komponentite i ot djasnata strana na upravitelja na danni, za kojto iskate da nulirate parolata, kliknete vŭrhu trite butona i izberete “Reset admin password”.
Sled tova šte trjabva da vŭvedete 6-cifrenija kod, kojto predi tova beše pokazan na stranicata za vljazane
Sled tova šte polučite ključ, kojto možete da kopirate i vŭvedete na stranicata za vljazane na invertora.
Vŭvedete ključa, izberete parola po vaš izbor, potvŭrdete ja i sled tova zapazete promenite.
S novata parola prodŭlžete:
Invertorite Fronius trjabva da bŭdat konfigurirani da poddŭržat Modbus upravlenie. Моля, отворете приложението Fronius и конфигурирайте настройките на Modbus, както е показано на снимките по-долу
Gen24 / Verto / Tauro:
или SnapINverter
Вижте също https://manuals.fronius.com/html/4204260388/en-US.html#0_m_0000021662 за повече подробности.
Запишете порта и адреса, тъй като ще ви е необходим по-късно.
3. Интеграция със система Reduxi
За да можете да управлявате инвертора Fronius от системата Reduxi, е необходимо да се добави специфичното устройство Fronius. За да добавите устройство, моля, следвайте стъпките, описани в раздел "7. Устройства" на Reduxi Configurator.
В менюто за добавяне на устройства, моля, изберете съответния тип устройство (Соларна електроцентрала, Батерия или хибрид) и изберете специфичния тип (напр. Symo).
В настройката на комуникационния канал, моля, въведете IP адреса, порта и Modbus идентификаторите на устройството, които сте конфигурирали в предишната стъпка. Вижте пример по-долу:
4. Проверка и тестване
След като всичко е свързано и интегрирано, можете да тествате функционалността чрез ръчно дефинирани зададени точки.
Изберете Reduxi/Devices/Fronius... Ръчен режим. Експериментирайте с различни зададени точки и наблюдавайте отговора.
Ако всичко работи добре, поздравления. Можете да дефинирате стратегиите, да се свържете с облачното приложение и да се насладите на комфорта на автоматичния контрол.
Ограничаване на отговорността:
Интеграцията е тествана само на Symo GEN24 и Symo. В случай на проблеми, моля, свържете се с нашия helpdesk.
