Връзката между Reduxi и GL Charge GlowBox може да изпълни DLM за защита на инсталацията.

1. Лого

2. Свързване на GL Charge GlowBox към Reduxi с Modbus RTU

2.1 Физическа връзка между контролера Reduxi и GL Charge GlowBox

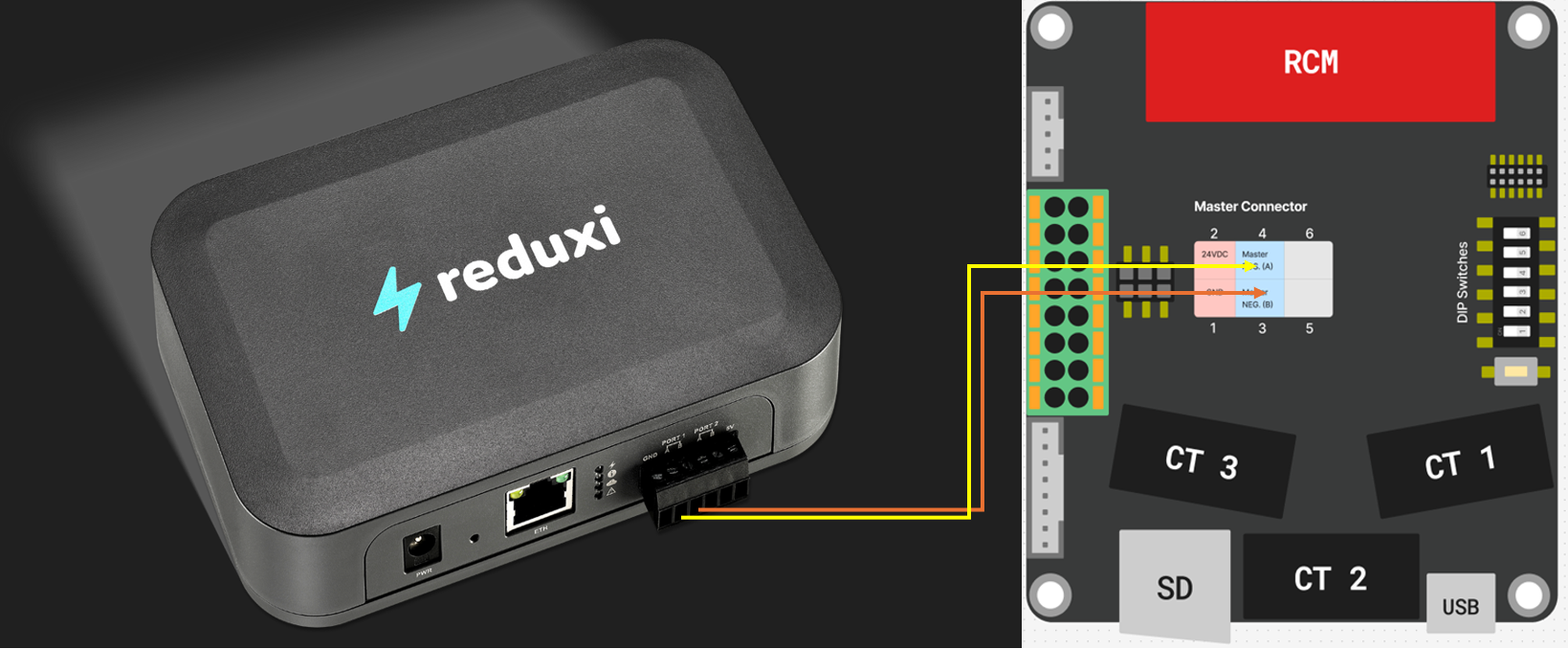

За Modbus RTU трябва да се установи физическа връзка, както е показано на картинката по-долу:

За Modbus RTU първите 4 от 6-те дип-превключвателя трябва да бъдат настроени на OFF (изключено), а дип-превключвателите 5 и 6 се използват за определяне на адресите на подчинените устройства.

Пример:

Дип-превключватели (1,2,3,4) = OFF
Дип-превключватели (5,6) = OFF и OFF--> адрес 1

3. Modbus RTUкомуникация между GL Charge Glowbox и контролера Reduxi

3.1 Добавяне на устройство

Първо влезте в локалния конфигуратор на Reduxi и добавете ново устройство, като кликнете върху бутона "Добавяне на устройство".

3.2 Изберете устройството, което искате да добавите

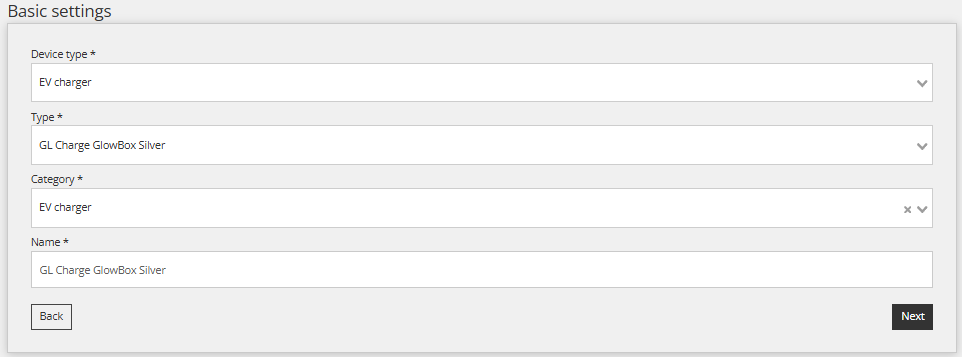

В рамките на първата стъпка изберете основни настройки:

• Изберете Тип устройство: Зарядно устройство за електрически превозни средства,
• Изберете тип: GL Charge GlowBox Silver
• Дайте име на устройството.

3.3 Конфигуриране на устройството за комуникационен канал Modbus RTU

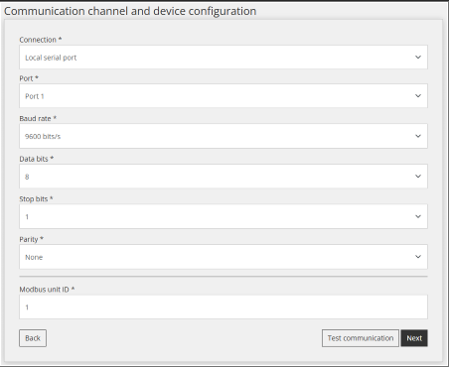

Въведете необходимите параметри, както е показано на изображението по-долу. Адресът на подчиненото устройство може да варира в зависимост от настройките на DIP превключвателя, точка 2.1

3.4 Тестова комуникация

За да се уверите, че комуникацията Modbus RTU е установена, може да се извърши тест на комуникацията чрез бутона "Test communication", разположен долу вдясно след всички полета на комуникационния канал.

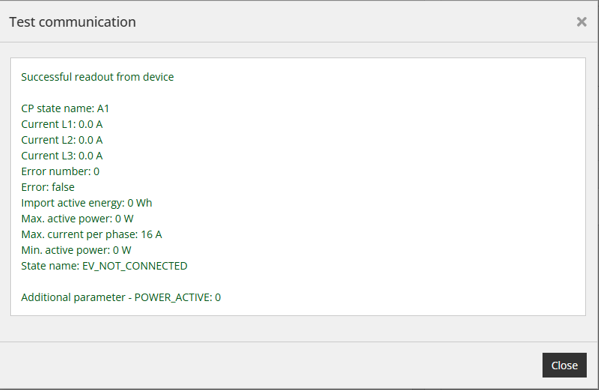

Комуникационен отговор:

4. Показания от устройството

Тази точка има за цел да покаже как се проверяват показанията на устройството. Това се прави в "Устройство/последно измерване".

След като устройството е успешно добавено чрез конфигуратора, то може да бъде наблюдавано чрез облачното приложение Reduxi.
