Как да свържете EV зарядни устройства Zaptec GO, GO 2 и Pro с Reduxi controller
Включете зарядни станции Zaptec към Reduxi за динамично балансиране на натоварването с AI инструменти.
Текстово описание на това изображение

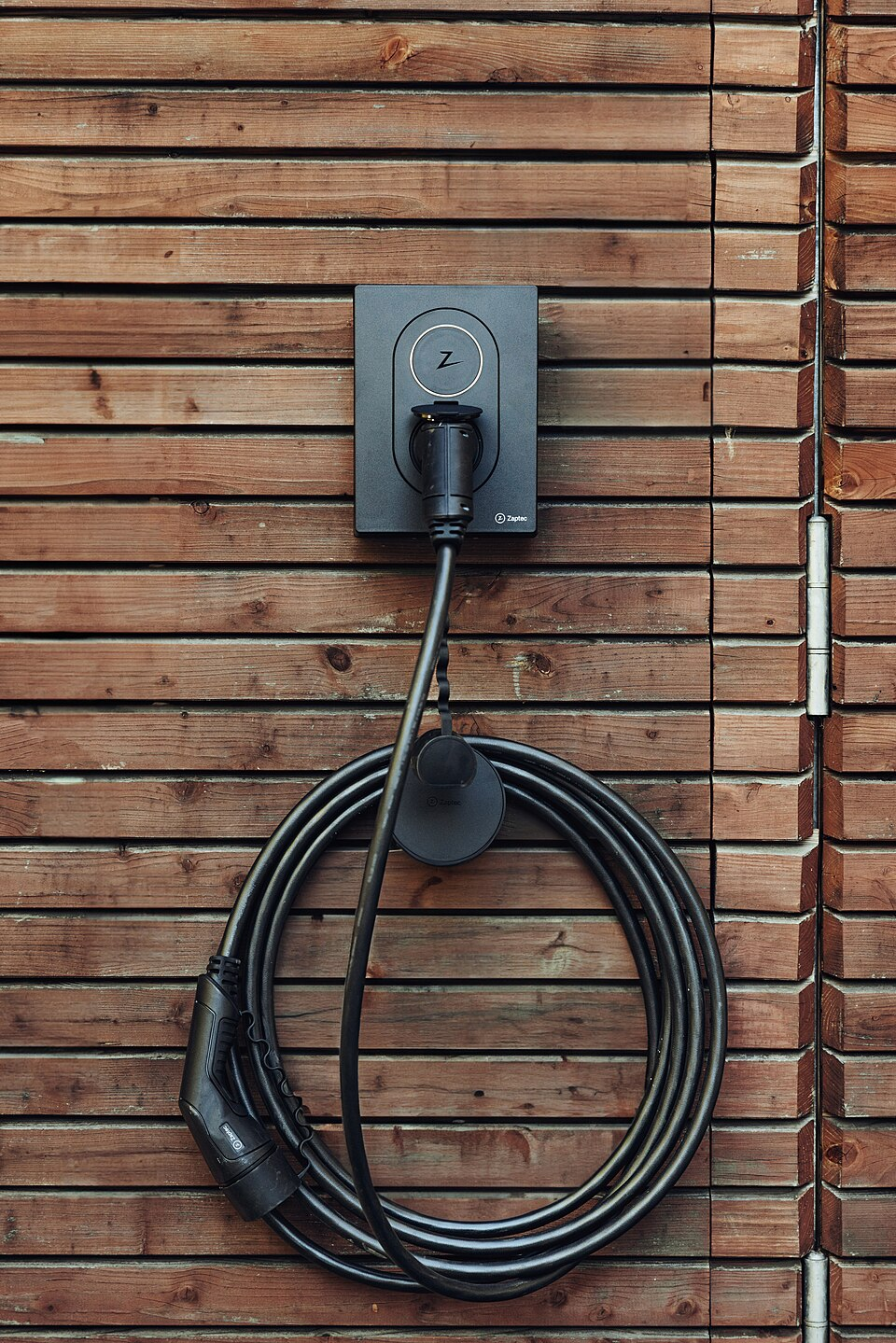

Снимка на тъмносива стенна зарядна станция за електромобили на стена от хоризонтални кафяви дървени дъски. Зарядната станция е правоъгълна плоча със заоблена овална вдлъбнатина; в горната част има кръгло лого със стилизирано Z в светъл пръстен, а в долната част е включен черен зареждащ накрайник с увиснал кабел. Надписът Zaptec е в долния десен ъгъл на плочата. Отдолу черният зареждащ кабел е навит на голяма примка и виси на кръгъл черен държач; конекторът с надпис Zaptec лежи в долния ляв край на навития кабел. Вертикална метална тръба минава по стената вдясно.
1 Техническа документация
Документи и инструменти от Zaptec:
- How to install Zaptec Go 2 – ръководство за инсталатори: монтаж, свързване, конфигуриране в приложението Zaptec
- How to install Zaptec Pro – ръководство за инсталатори за Zaptec Pro
- Zaptec Installation Guide (Zaptec Go and Go 2, Swedish) – ръководство за инсталиране, свързано в оригиналната статия
- Zaptec Portal – портал за упълномощаване на Reduxi
2 Необходимо оборудване
Нуждаете се от следните компоненти:
- Зарядна станция Zaptec Go, Zaptec Go 2 или Zaptec Pro
- Приложение Zaptec на вашия смартфон (Android или iOS)
- Достъп до Zaptec Portal
- Reduxi Controller
- Reduxi P1 Ultra
- Wi‑Fi мрежа за зарядната станция
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Подготовка на зарядната станция и на системата Reduxi
3.1 Приложение Zaptec
Текстово описание на това изображение
Лого на Zaptec: контур на черен кръг със стилизирана буква Z вътре, следван от думата Zaptec в черно на бял фон.
Приложението е налично в Google Play: https://play.google.com/store/apps/details?id=com.zaptec.zapapp
Приложението е налично в Apple App Store: https://apps.apple.com/no/app/zaptec/id1131162170
3.2 Инсталиране на Zaptec Go, Go 2 или Pro
Следвайте инструкциите от Zaptec: Zaptec Installation Guide (вижте също точка 1).
3.3 Инсталиране на Reduxi Controller и P1 Ultra
- След като инсталирането на Zaptec Go, Go 2 или Pro приключи, превключете връзката на зарядната станция от 4G към Wi‑Fi.
- Инсталирайте Reduxi Controller.
- Инсталирайте Reduxi P1 Ultra.
4 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
5 Добавяне на зарядната станция Zaptec в Reduxi
Следвайте тези стъпки, за да добавите зарядна станция Zaptec Go, Go 2 или Pro.
5.1 Основни настройки
Влезте локално в Reduxi Configurator на контролера (вж. точка 4) и щракнете върху + Add device.
Текстово описание на това изображение
Екранна снимка на лявата странична лента на Reduxi Configurator. Горе: лого на reduxi с текст CONFIGURATOR. Свити секции: Devices (икона плюс) и Strategies (икона плюс). Отдолу два бутона един до друг: Add device (икона плюс, отбелязан със синя рамка за открояване) и Add strategy (икона плюс). Под тях два записа: Settings и Profile. Областта отдясно на страничната лента е празна и бяла.
В първата стъпка (basic settings) изберете основните параметри на устройството. Пример за Zaptec GO 2:
- Тип устройство:
EV charger - Type:
Zaptec GO 2 - Name: име по Ваш избор
Текстово описание на това изображение
Екранна снимка на съветника на Reduxi Configurator, стъпка 1 Basic settings. Индикатор на стъпките: 1 Basic settings (активна, черна), 2 Communication channel (сива). Заглавие: Basic settings. Полета: Device type *: EV charger (падащ списък); Type *: Zaptec GO + Zaptec GO 2 (падащ списък); Name *: Zaptec GO + Zaptec GO 2 (сив текст). Бутони: Back (вляво), Next (тъмен, вдясно).
Щракнете върху Next.
5.2 Настройки на комуникацията
| Параметър | Стойност |
|---|---|
| Authorisation option | Authorisation flow |
| Control type | All chargers |
| Installation ID | Не е необходимо |
Щракнете върху Done.
Текстово описание на това изображение
Екранна снимка на съветника на Reduxi Configurator, стъпка 2 Communication channel. Индикатор на стъпките: 1 Basic settings, 2 Communication channel (и двете черни). Заглавие: Communication channel and device configuration. Сив текст: There are no available connections. Полета: Authorization option * (червена звездичка): Authorization flow (падащ списък); Control type * (червена звездичка): All chargers (падащ списък); Installation ID: празно. Подсказка под полето: Installation ID obtained on https://portal.zaptec.com/ under Installations -> (desired installation) -> Settings -> Copy installation ID. Бутони: Back (вляво), Done (тъмен, вдясно).
5.3 Предоставяне на достъп на Reduxi до зарядната станция
След като щракнете върху Done, се появява изскачащ прозорец от Zaptec Portal. С него давате на Reduxi достъп до зарядната си станция:
- Влезте в Zaptec Portal.
- Въведете серийния номер и щракнете върху Search, за да намерите зарядните станции във вашата инсталация. Серийният номер е на предния капак на зарядната станция и в Zaptec Portal.
- Изберете инсталацията и щракнете върху Grant access. Съобщение потвърждава успешното упълномощаване.
Текстово описание на това изображение
Екранна снимка на малък прозорец на браузър със заглавие Grant access to external party - Za... (Zaptec Portal), адресна лента portal.zaptec.com/access/confirm/9Y... (съкратено), с бутони за минимизиране, максимизиране и затваряне. Тъмнозелена страница с бяла карта. Заглавие: Reduxi is requesting access to your installation. Текст: You own multiple installations, please provide a serial number for one of the charging stations in the installation you wish to grant access. Поле: Serial number (Required), празно. Кафяв бутон: Search (икона на лупа). Сив бутон: Grant access. Бутон с контур: Cancel. Текст в долния колонтитул: Zaptec Portal @ 2015-2026 Zaptec Charger AS. В десния край на прозореца има плъзгач за превъртане.
Текстово описание на това изображение
Екранна снимка на малък прозорец на браузър със заглавие Grant access to external party - Za... (Zaptec Portal), адресна лента portal.zaptec.com/access/confirm/9Y... (съкратено), превъртян надолу. Тъмнозелена страница с бяла карта. Заглавие: Reduxi is requesting access to your installation. Избираем запис на инсталация с икона на къща: (името на инсталацията е пропуснато). Текст: By granting access, Reduxi will be able to see charge history and other details for this installation. They will also be able to change settings for the installation and the installation charging stations. Текст: Permissions can at any time be revoked using the Zaptec app or Portal. Връзка с икона: Select another installation. Кафяв бутон: Grant access. Бутон с контур отдолу: Cancel. Плъзгач за превъртане в десния край.
Текстово описание на това изображение
Екранна снимка на малък прозорец на браузър (Chrome, тъмна заглавна лента с бутони за минимизиране, максимизиране и затваряне). Заглавие на раздела и адресна лента: 10.4.2.158/api/device/auth/callback (съкратено с ...). Индикатор за сигурност: Inte säker [шведски: Не е защитено] с предупредителен триъгълник; икона за превод в десния край на адресната лента. Съдържание на страницата на бял фон: заглавие Authorization successful (получер шрифт), текст You can close this tab. Останалата част от страницата е празна и бяла.
Зарядната станция Zaptec вече е добавена в Reduxi.
6 Проверка на показанията
6.1 Последни измервания
Отворете зарядната станция в Devices в Reduxi Configurator и проверете стойностите като допълнителен тест.
6.2 Включване на управлението от Reduxi
За динамично балансиране на натоварването с Reduxi задайте control type на устройството на AUTO. Само тогава командите на стратегията влияят на зарядната станция. Определете стратегия, както е описано в Стратегии за Reduxi контролера.
✓ Обобщение
Подготовка (точки 1–3): Осигурете документите на Zaptec. Инсталирайте зарядната станция, приложението Zaptec, Reduxi Controller и P1 Ultra. Превключете зарядната станция от 4G към Wi‑Fi.
Зарядна станция Zaptec (точка 3): Инсталирайте Zaptec Go, Go 2 или Pro според ръководството за инсталиране на Zaptec.
Добавяне в Reduxi (точки 4–5): Влезте в уеб интерфейса на Reduxi. Добавете устройството като EV charger. Изберете Authorisation flow и All chargers, щракнете върху Done и предоставете достъп в Zaptec Portal.
Пускане в експлоатация (точка 6): Проверете последните измервания. Задайте control type на AUTO. Определете стратегия.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Зарядната станция не се намира в Zaptec Portal | Въведете серийния номер от предния капак на зарядната станция или от Zaptec Portal (вижте точка 5). |
| Зарядната станция остава офлайн след инсталирането | Превключете връзката на зарядната станция от 4G към Wi‑Fi (вижте точка 3). |
| Контролерът и зарядната станция са в различни мрежи | Това работи. Платформата Zaptec обменя данните между тях. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
