Спестете до 30% от разходите за енергия, като използвате готовите за SG контакти на термопомпи Stiebel Eltron чрез Reduxi Gateway, което позволява динамично управление да се приведе в съответствие с колебанията в цените на енергията.

1. Необходими компоненти за свързване на контролера Reduxi към термопомпата Stiebel Eltron.

За да се установи връзката между контролера Reduxi и термопомпата Stiebel Eltron, са необходими два компонента:

1. Контролер Reduxi
2. Устройство Reduxi Gateway с 3x (30:1A) сензори за ток (CTs)

Устройството Reduxi Gateway трябва първо да бъде добавено (свързано) към контролера Reduxi, за да контролира/пусне в експлоатация режимите на работа на термопомпата. Връзката може да се осъществи безжично (WLAN) или кабелно чрез UTP кабел (LAN). Можете да намерите повече за връзката на връзката Gateway to Controller. Устройството Reduxi Gateway включва също 3x (30:1A) сензори за ток (трансформатор), използвани за измерване на електрическия ток (т.е. мощност) за всяка фаза на термопомпата. Допълнително се използват два релейни изхода за генериране на сигнали към SG-ready контакти, влияещи върху режимите на работа на термопомпата.

2. Свързване на Reduxi контролер и Gateway устройство към локалната мрежа

По-долу е показана символична снимка на цялата връзка от контролера Reduxi към термопомпата:

За допълнителна информация как да свържете Reduxi Gateway устройство, моля, следвайте връзката: Как да конфигурирате Reduxi Gatway.

3. Свързване на релето на устройството Reduxi GW към SG-ready контакти на термопомпа

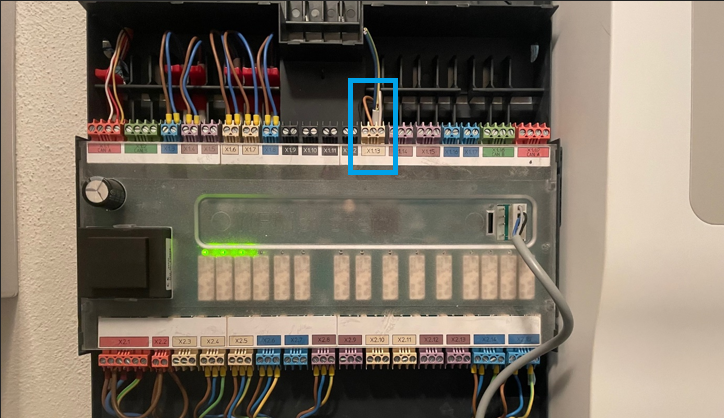

За да свържете физически релетата на устройството Reduxi Gateway към контактите за SG-ready на термопомпата, от съществено значение е да определите точното местоположение на контактите за SG-ready на платката на термопомпата. Изображението по-долу показва местоположението на готовите за SG контакти на платката на термопомпата Stiebel Eltron.  Второто изображение показва връзки от релета към готови за SG контакти.

Готови за SG контакти на местоположението на веригата HP (конектор X1.13):

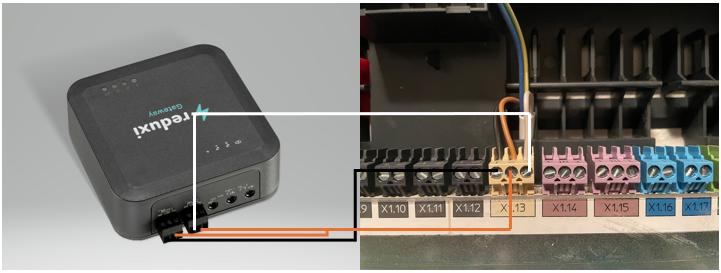

Връзка от Reduxi GW устройство към SG-ready контакти на HP:

НО контакт на първото реле на устройството Reduxi GW --> Първи контакт на конектор X1.13; Черен проводник

COM контакт на двете релета на устройството Reduxi GW --> Втори контакт на конектор X1.13; Кафяв проводник

НО контакт на второто реле на устройството Reduxi GW --> Трети контакт на конектор X1.13 ; Бяла жица

връзка:

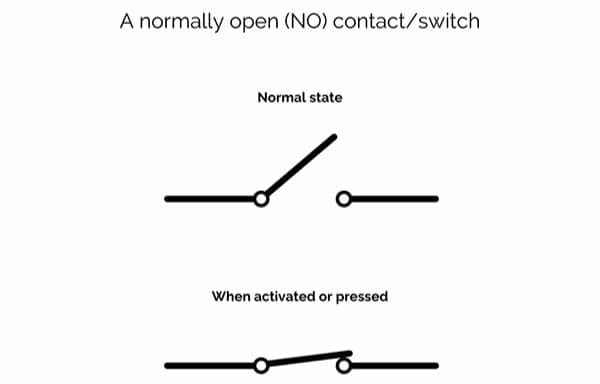

Please note: The Reduxi Gateway device allows to use of relay outputs ass permanently closed " Normally Closed - NC " or opened " Normally Opened - NO ", whereas in the case of the heat Stiebel Eltron, NO contacts are used.

4. Устройство Reduxi Gateway като измервателен уред със сензори за ток

Сензорите за ток (CT), включени в комплекта Reduxi Gateway, трябва да бъдат свързани към три входа, по един за всяка фаза, както е илюстрирано на изображението по-долу.

Сензорът за ток покрива отделния фазов проводник (L1, L2, L3) на термопомпата, снимката по-долу:

5. Добавяне на термопомпа като ново устройство в конфигуратора на Reduxi

За да добавите нова термопомпа като устройство или да редактирате съществуваща, моля, следвайте тези стъпки, описани подробно в отделни точки по-долу.

5.1 Добавяне на устройство

Влезте локално в конфигуратора Reduxi приложението на контролера и натиснете Добавяне бутон на устройството.

5.2 Изберете устройството, което искате да добавите

В първата стъпка (основни настройки) изберете основните параметри на устройството, което искате да добавите:

• Тип на устройството: HVAC,
• Тип: Redxi Meter
• Име: Посочете името на устройството.

5.3 Комуникационен канал

Първата част от настройката на комуникационния канал е предназначена за свързване между устройството Reduxi Gateway и контролера Reduxi. Попълнете полетата, както е показано на изображението по-долу (попълват се автоматично).

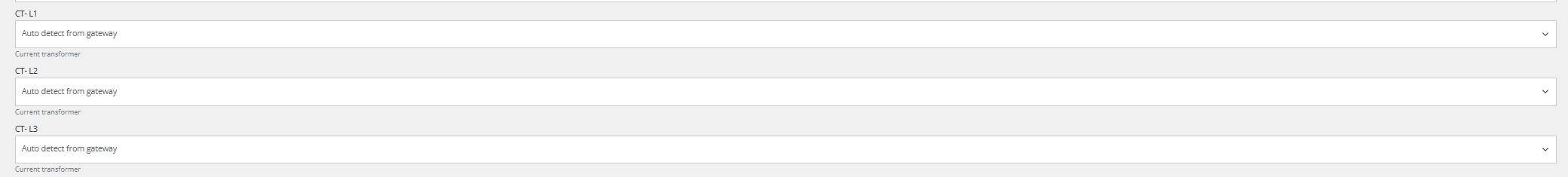

Втората част от комуникационния канал е предназначена за текущите настройки на сензора на устройството Reduxi Gateway, където избираме „Автоматично откриване от шлюза“ за всички текущи сензори.

Третата част от комуникационния канал е посветена на дефинирането на сигнали от релетата на устройството Redux GW.

Логика на комбинацията от сигнали за готовност на SG:

Режим ВКЛ. (нормална работа), двете релета са отворени (НЕ):

OFF mode (not working operation), first relay is opened (NO) and second is closed (NC):

ECO режим (работа с леко повишена мощност), първото реле е затворено (NC), а второто е отворено (NO) :

Режим BOOST (работа с повишена мощност), двете релета са затворени (NC):

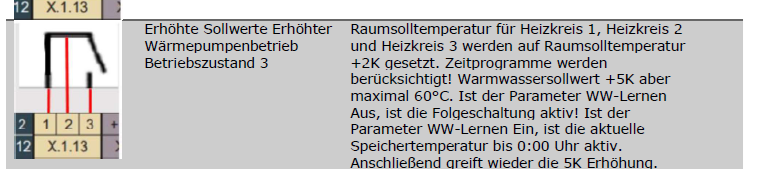

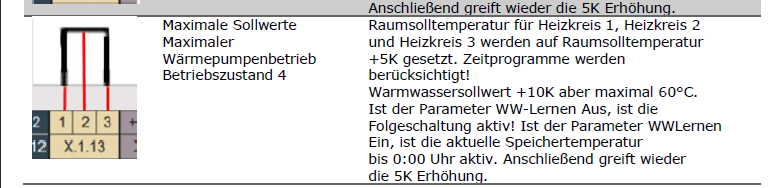

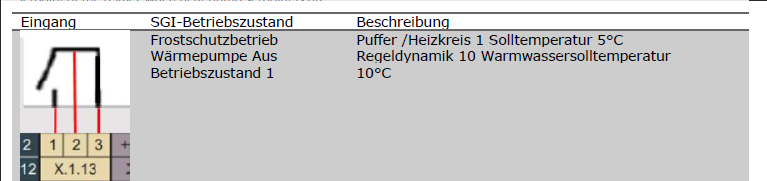

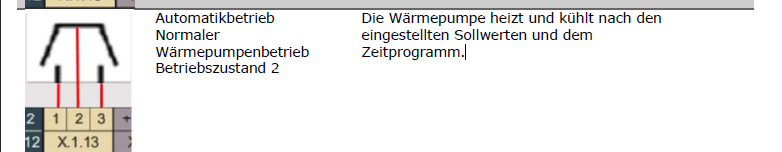

Таблица за режимите на работа,

 забележка NO означава нормално отворен:

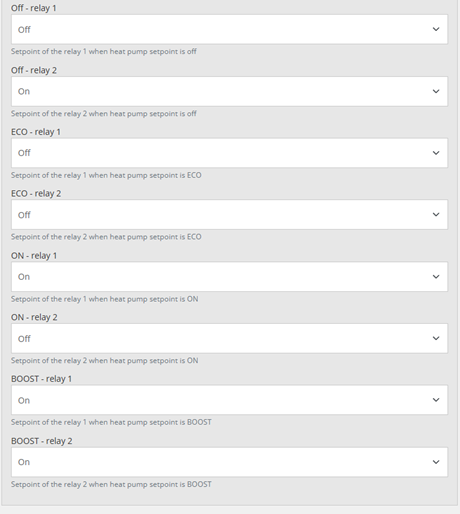

Пълна конфигурация на релейните сигнали в конфигурацията на Reduxi:

5.5 Тест за комуникация

Тестът на комуникацията се извършва с помощта на бутона "Тест комуникация", намиращ се долу вдясно след всички полета за параметри на комуникационния канал.

Тестът за комуникация може да върне два отговора:

1. Комуникацията работи правилно, снимката по-долу:

2. Комуникацията не работи правилно, снимката по-долу:

5.6 Разширени настройки

Разширената настройка е произволна и зависи от специфичните нужди на мястото, където е инсталиран контролерът Reduxi. След като завършите всички разширени настройки, натиснете бутона „Готово“ в долния десен ъгъл.

5.7 Последни измервания

След успешно установяване на комуникация с новодобавеното устройство, неговите стойности могат да бъдат проверени под Devices/Sieble Eltron HP в Reduxi конфигуратора като допълнителен тест .

За разширено управление на термопомпата, интегрирайте устройството в стратегията на системата Reduxi. Under Devices/Stiebel Eltron HP in the Reduxi configurator, the control type must be set to AUTO so commands for strategy will affect the HP.

За да постигнете максимална гъвкавост и намаляване на разходите за енергия по отношение на динамичната цена и динамичните тарифи, моля, следвайте инструкциите как да дефинирате стратегия на тази връзка: Стратегии за контролер Reduxi.

След успешно добавяне на устройството и проверка на стойностите, устройството може да бъде инспектирано и контролирано и чрез приложението Reduxi.
