Спестете до 30% от разходите за енергия, като използвате готовите за SG контакти на термопомпи Midea чрез Reduxi Gateway, което позволява динамично управление да се приведе в съответствие с колебанията в цените на енергията.

1. Необходими компоненти за свързване на контролера Reduxi към термопомпа Midea.

За да се установи връзката между контролера Reduxi и термопомпата Midea са необходими два компонента:

Контролер Reduxi
Reduxi Gateway устройство с 3x (30:1A) сензори за ток (CTs)

Устройството Reduxi Gateway трябва първо да бъде добавено (свързано) към контролера Reduxi, за да контролира/пусне в експлоатация режимите на работа на термопомпата. Връзката може да се осъществи безжично (WLAN) или кабелно чрез UTP кабел (LAN). Можете да намерите повече за връзката на връзката Gateway to Controller. Устройството Reduxi Gateway включва също 3x (30:1A) сензори за ток (трансформатор), използвани за измерване на електрическия ток (т.е. мощност) за всяка фаза на термопомпата. Освен това се използват два релейни изхода за генериране на сигнали заSG-ready контакти, влияещи върху режимите на работа на термопомпата.

2. Свързване на Reduxi контролер и Gateway устройство към локалната мрежа

По-долу е показана символична снимка на цялата връзка от контролера Reduxi към термопомпата:

За допълнителна информация относно свързването на Reduxi Gateway устройство, моля, следвайте връзката: Как да конфигурирате Reduxi Gateway.

3. Свързване на релето на устройството Reduxi GW към SG-ready контакти на термопомпа

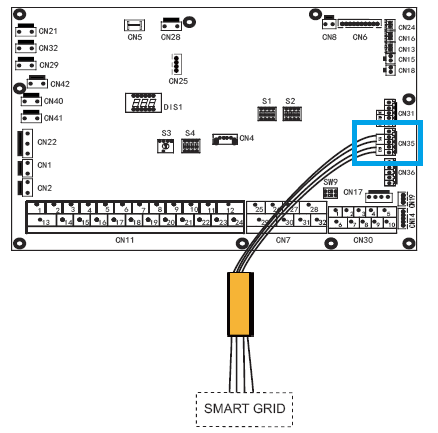

За да свържете физически релетата на устройството Reduxi Gateway към контактите за SG-ready на термопомпата, от съществено значение е да определите точното местоположение на контактите за SG-ready на платката на термопомпата. Изображението по-долу показва местоположението на готовите за SG контакти на платката на термопомпата Midea

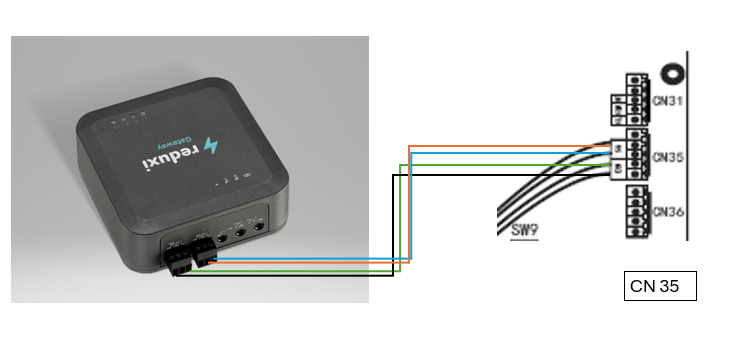

. Второто изображение показва връзки от релета към готови за SG контакти.

Готови за SG контакти на платката на HP CN35:

Връзка от Reduxi GW устройство към SG-ready контакти на HP:

НО контакт на първото реле на устройството Reduxi GW --> 1-ви контакт на конектор CN35; Черен проводник

COM контакт на първото реле на Reduxi GW устройство --> 2-ри контакт на CN35 конектор; Зелен проводник

NC контакт на второто реле на устройството Reduxi GW --> 3-ти контакт на CN35 конектор; Син проводник

COM контакт на второто реле на Reduxi GW устройство --> 4-ти контакт на CN35 конектор; Кафяв проводник

връзка:

Please note: The Reduxi Gateway device allows to use of relay outputs ass permanently closed " Normally Closed - NC " or opened " Normally Opened - NO ", whereas in the case of the heat Stiebel Eltron, NO contacts are used.

4. Устройство Reduxi Gateway като измервателен уред със сензори за ток

Сензорите за ток се използват за измерване на електрическия ток на термопомпата, като предоставят данни в реално време за консумацията на енергия на термопомпата. Отчитанията на напрежението се получават от контролера Reduxi или, ако не е наличен, се използва напрежение по подразбиране от 230V.

Сензорите за ток (CT), включени в комплекта Reduxi Gateway, трябва да бъдат свързани към три входа, по един за всяка фаза, както е илюстрирано на изображението по-долу.

Сива кутия със свързани към нея кабели

Автоматично генерирано описание

Сензорът за ток покрива отделния фазов проводник (L1, L2, L3) на термопомпата, снимката по-долу:

5. Добавяне на термопомпа като ново устройство в конфигуратора на Reduxi

За да добавите нова термопомпа като устройство или да редактирате съществуваща, моля, следвайте тези стъпки, описани подробно в отделни точки по-долу.

5.1 Добавяне на устройство

Влезте локално в конфигуратора Reduxi приложението на контролера и натиснете Добавяне бутон на устройството.

5.2 Изберете устройството, което искате да добавите

В първата стъпка (основни настройки) изберете основните параметри на устройството, което искате да добавите:

Тип на устройството: HVAC,
Тип: Redxi Meter
Име: Посочете името на устройството.


5.3 Комуникационен канал

Първата част от настройката на комуникационния канал е предназначена за свързване между устройството Reduxi Gateway и контролера Reduxi. Попълнете полетата, както е показано на изображението по-долу (попълват се автоматично).

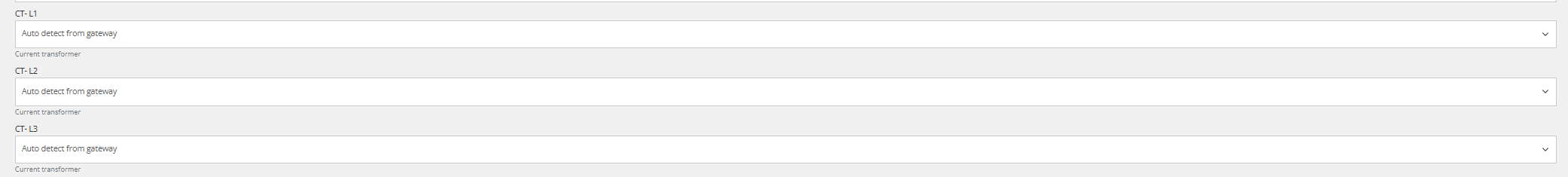

Втората част от комуникационния канал е предназначена за текущите настройки на сензора на устройството Reduxi Gateway, където избираме „Автоматично откриване от шлюза“ за всички текущи сензори.

автоматично откриване.png

Третата част от комуникационния канал е посветена на дефинирането на сигнали от релетата на устройството Redux GW.

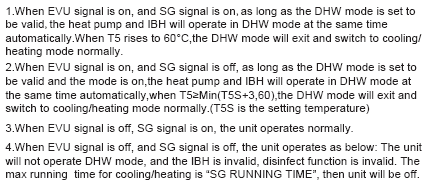

Логиката на дефиницията на комбинация от сигнали, готови за SG:

Режим ВКЛ. (Нормален режим на работа), първото реле (EVU контакт) е отворено (NO), а второто (SG -готов) е затворен (NC):

Режим OFF (режим на работа OFF), първото реле (EVU контакт) е отворено (NO), а второто (SG -готов) е отворен (НЕ):

ECO режим (ECO режим на работа), първото реле (EVU контакт) е затворено (NC), а второто (SG -готов) е отворен (НЕ):

Режим BOOST (режим на работа ECO), първото реле (EVU контакт) е затворено (NC), а второто (SG -готов) е отворен (NC):

Таблица за режимите на работа:

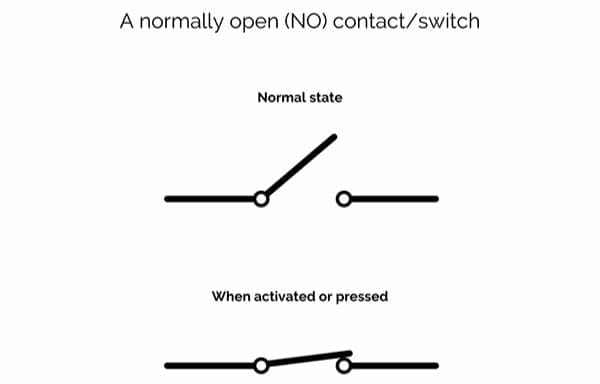

забележка NO означава нормално отворен:

ВКЛ	ИЗКЛ	ЕКО	BOOST
Реле 1 = NO	Реле 1 = NO	Реле 1 = NC	Реле 1 = NC
Реле 2 = NC	Реле 2 = NO	Реле 2 = NO	Реле 2 = NC

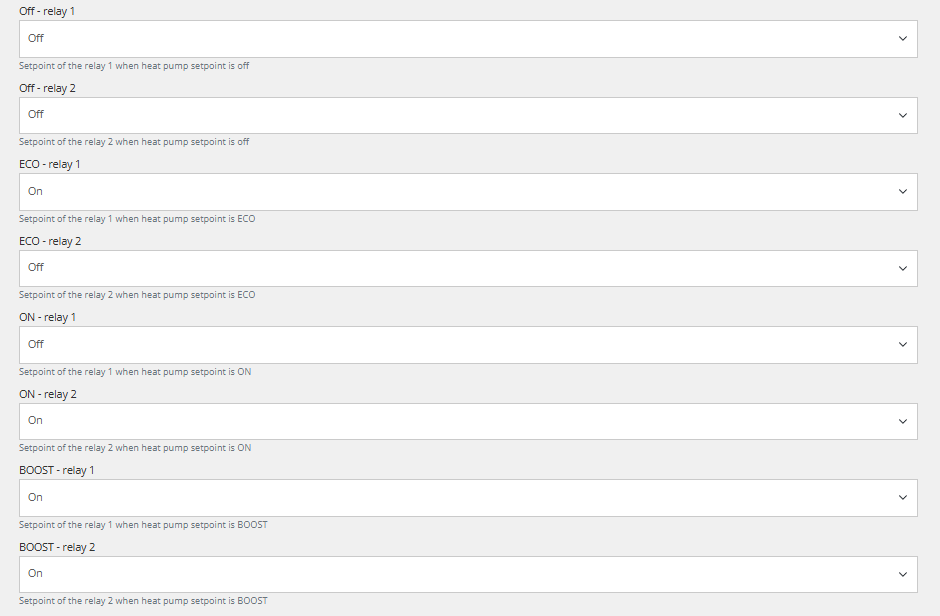

Пълна конфигурация на релейните сигнали в конфигурацията на Reduxi:

5.5 Тест за комуникация

Тестът на комуникацията се извършва с помощта на бутона "Тест комуникация", намиращ се долу вдясно след всички полета за параметри на комуникационния канал.

Тестът за комуникация може да върне два отговора:

1. Комуникацията работи правилно, снимката по-долу:

2. Комуникацията не работи правилно, снимката по-долу:

5.6 Разширени настройки

Разширената настройка е произволна и зависи от специфичните нужди на мястото, където е инсталиран контролерът Reduxi. След като завършите всички разширени настройки, натиснете бутона „Готово“ в долния десен ъгъл.

Предварителни настройки.png

5.7 Последни измервания

След успешно установяване на комуникация с новодобавеното устройство, неговите стойности могат да бъдат проверени под Devices/Midea HP в Reduxi конфигуратора като допълнителен тест.

За усъвършенствано управление на термопомпата, интегрирайте устройството в системната стратегия Reduxi. Под Устройства/Midea HP в конфигуратора Reduxi, типът на управление трябва да бъде зададен на АВТОМАТИЧНО така че командите за стратегия ще повлияят на HP.

За да постигнете максимална гъвкавост и намаляване на разходите за енергия по отношение на динамичната цена и динамичните тарифи, моля, следвайте инструкциите как да дефинирате стратегия на тази връзка: Стратегии за контролер Reduxi.

След успешно добавяне на устройството и проверка на стойностите, устройството може да бъде инспектирано и контролирано и чрез приложението Reduxi.
