Спестете до 30% от разходите за енергия, като използвате готовите за SG контакти на термопомпи Panasonic чрез Reduxi Gateway, което позволява динамично управление да се приведе в съответствие с колебанията в цените на енергията.
1. Необходими компоненти за свързване на контролера Reduxi към термопомпата Panasonic.
За да се установи връзката между контролера Reduxi и термопомпата Panasonic, са необходими два компонента:
- Контролер Reduxi
- Reduxi Gateway устройство с 3x (30:1A) сензори за ток (CTs)
Устройството Reduxi Gateway трябва първо да бъде добавено (свързано) към контролера Reduxi, за да контролира/пусне в експлоатация режимите на работа на термопомпата. Връзката може да се осъществи безжично (WLAN) или кабелно чрез UTP кабел (LAN). Можете да намерите повече за връзката на връзката Gateway to Controller. Устройството Reduxi Gateway включва също 3x (30:1A) сензори за ток (трансформатор), използвани за измерване на електрическия ток (т.е. мощност) за всяка фаза на термопомпата. Освен това се използват два релейни изхода за генериране на сигнали заSG-ready контакти, влияещи върху режимите на работа на термопомпата.
2. Свързване на Reduxi контролер и Gateway устройство към локалната мрежа
По-долу е показана символична снимка на цялата връзка от контролера Reduxi към термопомпата:
За допълнителна информация относно свързването на Reduxi Gateway устройство, моля, следвайте връзката: Как да конфигурирате Reduxi Gatway.
3. Свързване на релето на устройството Reduxi GW към SG-ready контакти на термопомпа
За да свържете физически релетата на устройството Reduxi Gateway към контактите за SG-ready на термопомпата, от съществено значение е да определите точното местоположение на контактите за SG-ready на платката на термопомпата. Изображението по-долу показва местоположенията на готовите за SG контакти на платката на термопомпата Panasonic
. Второто изображение показва връзки от релета към готови за SG контакти.

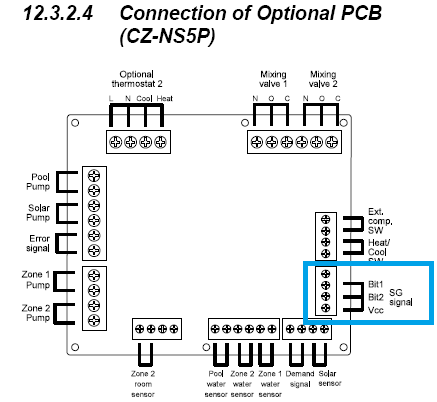

Готови за SG контакти на платката на HP CZ-NS5P:

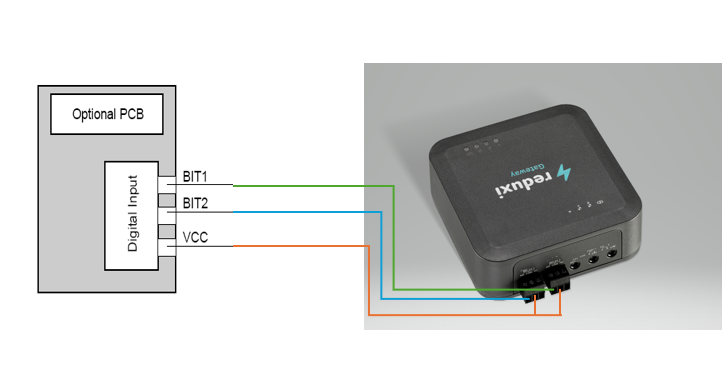

Връзка от Reduxi GW устройство към SG-ready контакти на HP:
NO контакт на първото реле на устройството Reduxi GW --> до CZ-NS5P, BIT 1 контакт; Синя жица
NO контакт на първото реле на устройството Reduxi GW --> до CZ-NS5P, BIT 2 контакт; Зелен проводник
COM контакт на двете релета на Reduxi GW устройство --> до CZ-NS5P, VCC 2 контакт; Кафяв проводник

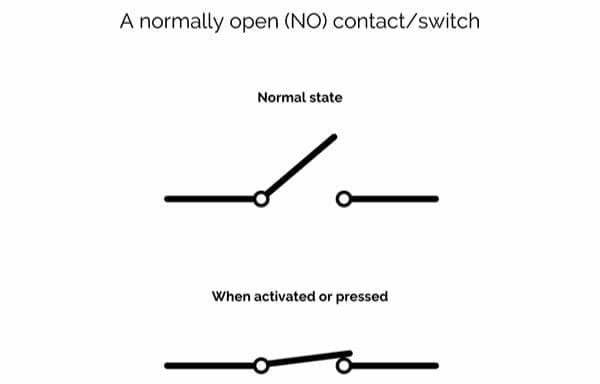

Please note: The Reduxi Gateway device allows to use of relay outputs ass permanently closed " Normally Closed - NC " or opened " Normally Opened - NO ", whereas in the case of the heat Stiebel Eltron, NO contacts are used.
4. Устройство Reduxi Gateway като измервателен уред със сензори за ток
Сензорите за ток (CT), включени в комплекта Reduxi Gateway, трябва да бъдат свързани към три входа, по един за всяка фаза, както е илюстрирано на изображението по-долу.
Сензорът за ток покрива отделния фазов проводник (L1, L2, L3) на термопомпата, снимката по-долу:
5. Добавяне на термопомпа като ново устройство в конфигуратора на Reduxi
За да добавите нова термопомпа като устройство или да редактирате съществуваща, моля, следвайте тези стъпки, описани подробно в отделни точки по-долу.
5.1 Добавяне на устройство
Влезте локално в конфигуратора Reduxi приложението на контролера и натиснете Добавяне бутон на устройството.
5.2 Изберете устройството, което искате да добавите
В първата стъпка (основни настройки) изберете основните параметри на устройството, което искате да добавите:
- Тип на устройството: HVAC,
- Тип: Redxi Meter
- Име: Посочете името на устройството.
5.3 Комуникационен канал
Първата част от настройката на комуникационния канал е предназначена за свързване между устройството Reduxi Gateway и контролера Reduxi. Попълнете полетата, както е показано на изображението по-долу (попълват се автоматично).

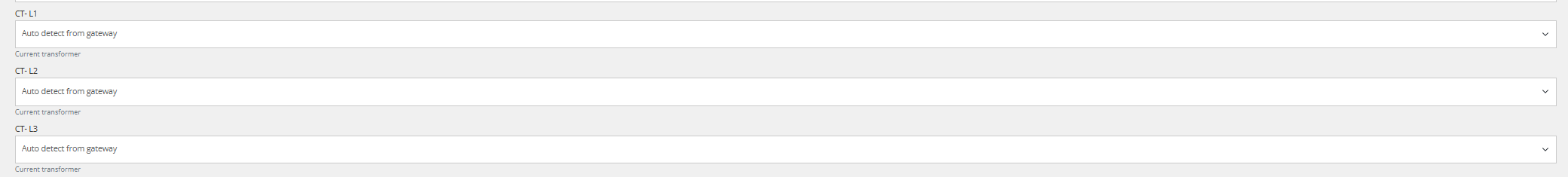

Втората част от комуникационния канал е предназначена за текущите настройки на сензора на устройството Reduxi Gateway, където избираме „Автоматично откриване от шлюза“ за всички текущи сензори.
Третата част от комуникационния канал е посветена на дефинирането на сигнали от релетата на устройството Redux GW.

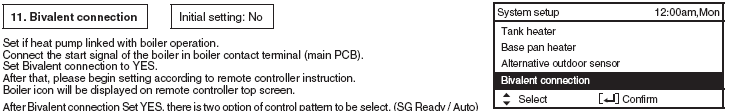

ЗАБЕЛЕЖКА: Моля, следвайте инструкциите в ръководството за потребителя на HP, за да активирате контактите, готови за SG:

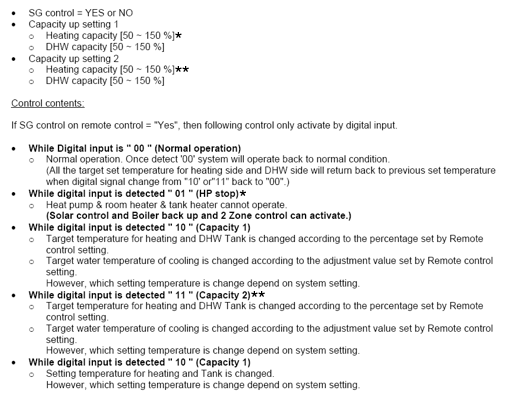

Пълната дефиниция на сигналите за готовност за SG:

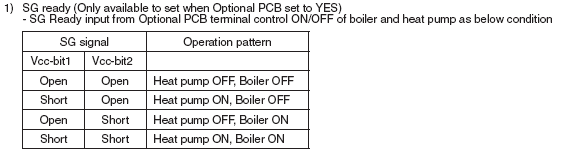

Логиката на дефиницията на комбинация от сигнали, готови за SG:
режим ВКЛ. (Нормална работа), първото реле е отворено (NO), а второто (SG-ready) е отворено (НЕ):
Режим OFF (HP стоп), първото реле е отворено (NO), а второто е отворено (NC):
ECO режим (Капацитет 1*), първото реле е затворено (NC), а второто е отворено (NO) :
Режим BOOST (Капацитет 2**), първото реле е затворено (NC), а второто е отворено (NC) :

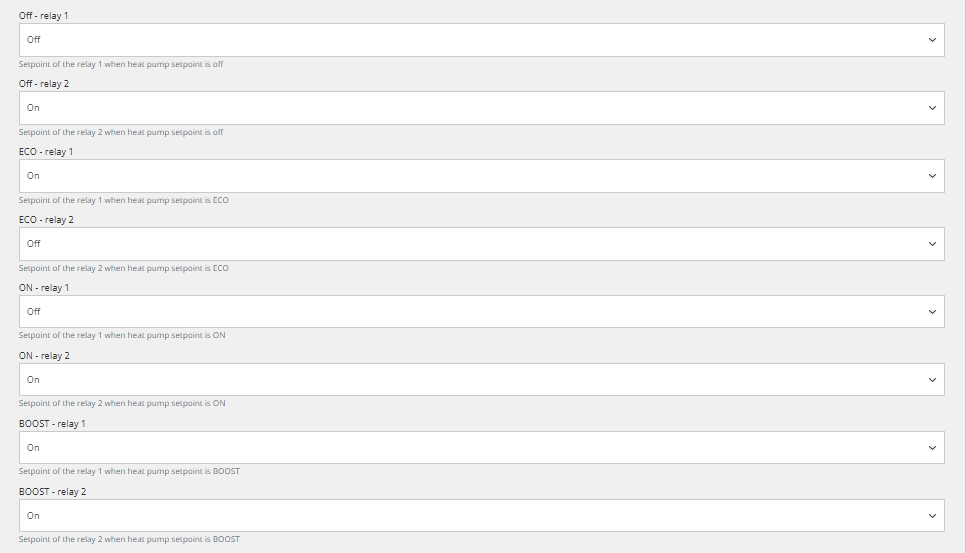

Пълна конфигурация на релейните сигнали в конфигурацията на Reduxi:
5.5 Тест за комуникация
Тестът на комуникацията се извършва с помощта на бутона "Тест комуникация", намиращ се долу вдясно след всички полета за параметри на комуникационния канал.
Тестът за комуникация може да върне два отговора:
1. Комуникацията работи правилно, снимката по-долу:
2. Комуникацията не работи правилно, снимката по-долу:
5.6 Разширени настройки
Разширената настройка е произволна и зависи от специфичните нужди на мястото, където е инсталиран контролерът Reduxi. След като завършите всички разширени настройки, натиснете бутона „Готово“ в долния десен ъгъл.
5.7 Последни измервания
След успешно установяване на комуникация с новодобавеното устройство, неговите стойности могат да бъдат проверени под Devices/Panasonic HP в Reduxi конфигуратора като допълнителен тест.
За усъвършенствано управление на термопомпата, интегрирайте устройството в системната стратегия Reduxi. Под Устройства/PanasonicHP в конфигуратора Reduxi, типът на управление трябва да бъде зададен на АВТОМАТИЧНО така че командите за стратегия ще повлияят на HP.
За да постигнете максимална гъвкавост и намаляване на разходите за енергия по отношение на динамичната цена и динамичните тарифи, моля, следвайте инструкциите как да дефинирате стратегия на тази връзка: Стратегии за контролер Reduxi.
След успешно добавяне на устройството и проверка на стойностите, устройството може да бъде инспектирано и контролирано и чрез приложението Reduxi.
