Интегрирането на Reduxi с P1-конвертора и интелигентния измервателен уред Siemens IM350/IM150 позволява събиране на данни в реално време, което е от решаващо значение за оптимална гъвкавост на системата.

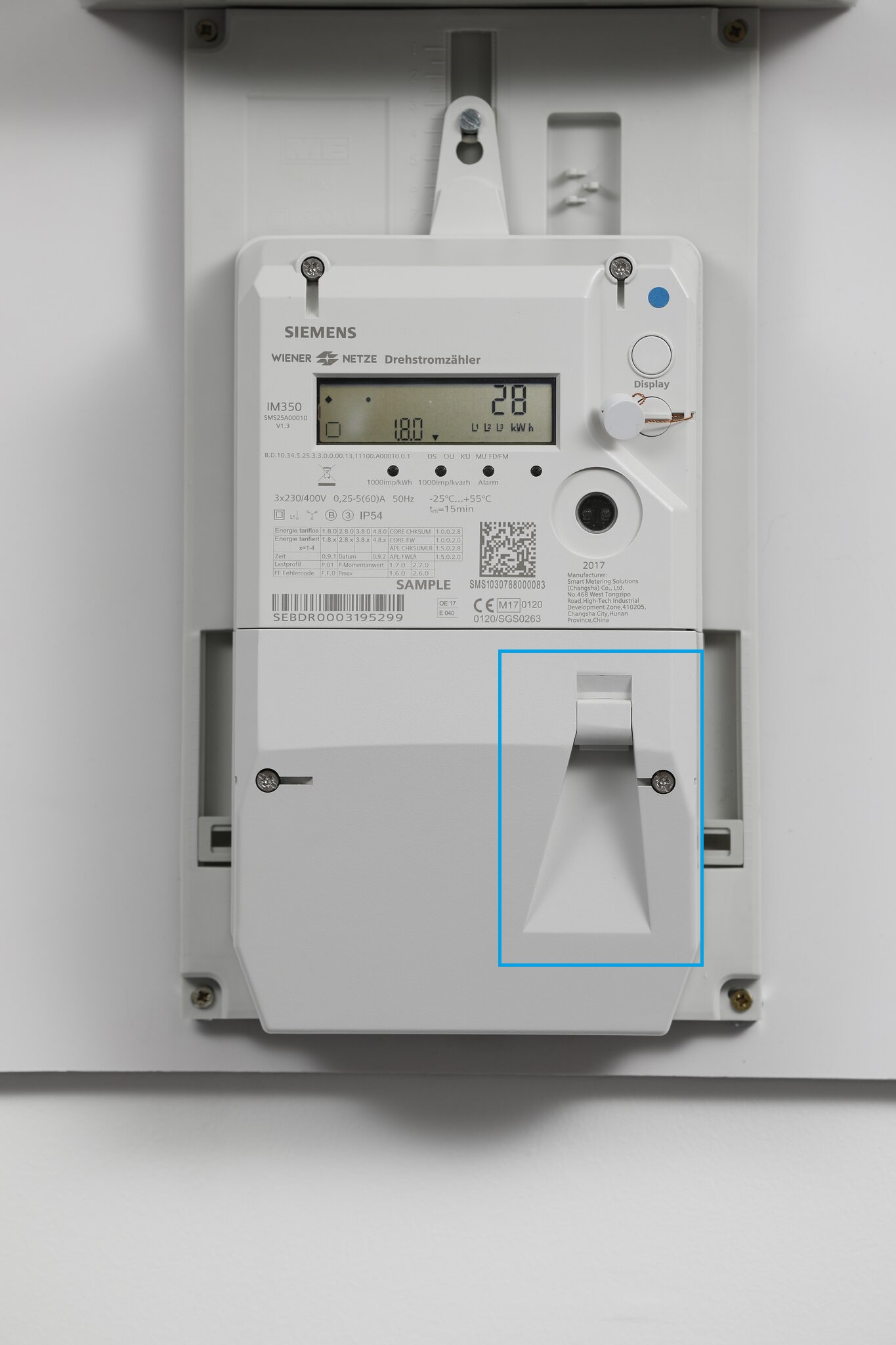

Изображение: порт P1 на Siemens IM350
1. Компоненти за установяване на връзка към смарт измервателен уред Siemens IM350/IM150
Компоненти:
- Reduxi контролер в някои случаи Reduxi Gateway устройство, ако е необходимо като допълнително устройство.
- Конвертор P1 към RS485.
- PoE инжектор с един RJ12 мъжки и женски конектор (необходимо е устройство за установяване на външно захранване към линията за данни).
- Един кабел с два мъжки конектора RJ12.
2. Физическа връзка между порта P1 на интелигентния измервателен уред към контролера Reduxi с конвертор P1/RS485.
ЗАБЕЛЕЖКА: Siemens IM350/ IM150 се нуждае от ВЪНШНО ЗАХРАНВАНЕ за активиране на показанията от P1.

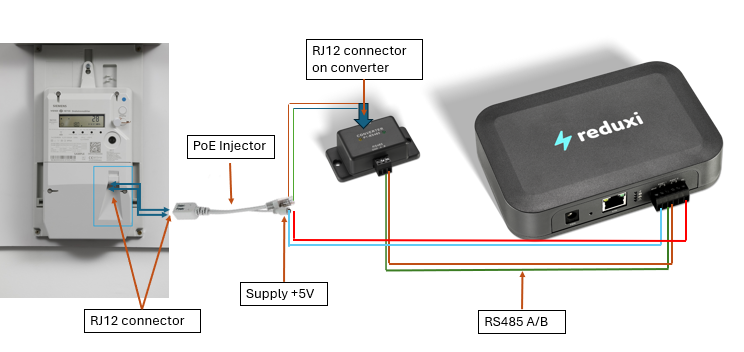

2.1 Връзка с P1/RS485 конвертор:
Връзка, описание:
- P1 порт на интелигентния измервателен уред към PoE инжектор с кабел с два мъжки RJ12 конектора.
- Мъжки RJ12 конектор на PoE инжектор към женски конектор на P1/RS485 конвертор.
- RS485 A и B PIN на P1/RS485 конвертор към A и B PIN на RS485-1 или RS485-2 на контролера Reduxi.
- 0/+5 V PIN от контролера Reduxi за захранване на входа на PoE инжектор --> захранваща връзка за линията за данни.
За това как да свържете контролера Reduxi към локалната мрежа, моля, следвайте връзката: Как да свържете контролера Reduxi?

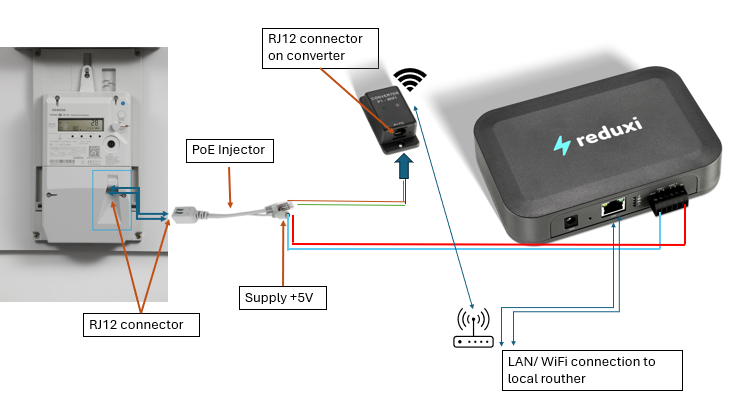

2.2 Връзка с P1/Wi-Fi конвертор:
Връзка, описание:
- P1 порт на интелигентния измервателен уред към PoE инжектор с кабел с два мъжки RJ12 конектора.
- Мъжки RJ12 конектор на PoE инжектор към женски конектор на P1/Wi-Fi конвертор.
- 0/+5 V PIN от контролера Reduxi за захранване на входа на PoE инжектор --> захранваща връзка за линията за данни.
- Преносът на данни между P1/Wi-Fi конвертора и контролера Reduxi се осъществява през локалната мрежа.
За това как да свържете контролера Reduxi към локалната мрежа, моля, следвайте връзката: Как да свържете контролера Reduxi?
За това как да свържете P1/WiFi към локалната мрежа, моля, следвайте връзката: Reduxi Converter P1 WiFi

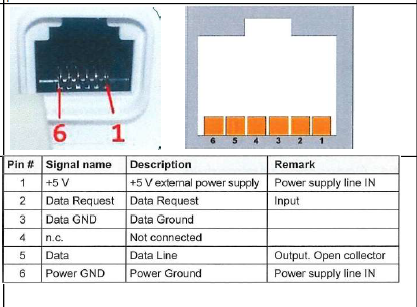

3. Определение на ПИН за интерфейс на интелигентен измервателен уред P1 порт
ЗАБЕЛЕЖКА: Захранващите щифтове са определени за PIN 1 = +5V и PIN 2 = 0V
PIN дефиниция на немски:
4. Добавяне на ново устройство (Siemens IM350/IM150)
Влезте локално в конфигуратора Reduxi приложението на контролера и натиснете Добавяне бутон на устройството.

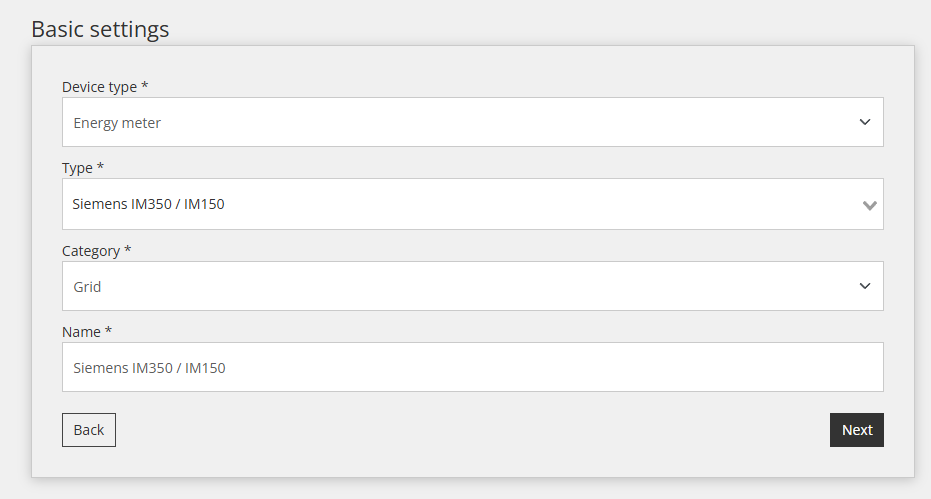

4.1 Основни настройки
В рамките на първата стъпка се определят основните настройки:
- Изберете Тип устройство: Интелигентен измервателен уред,
- Изберете тип: Siemens IM350 / IM150
- Назовете устройството
4.2 Конфигурация на устройството за комуникационен канал
Втората стъпка включва конфигуриране на комуникационния канал, който е от съществено значение за комуникацията между устройствата.

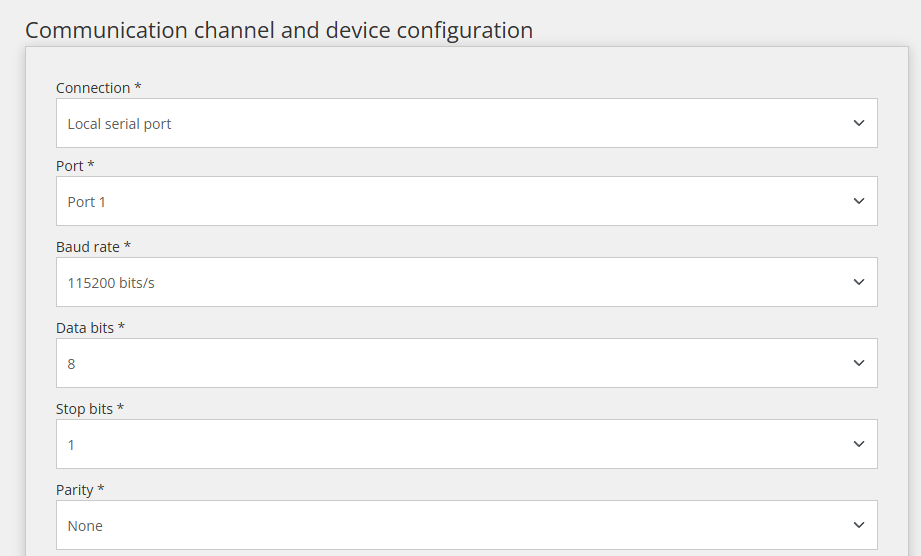

Първата част от настройките на комуникационния канал:
Втората част на Комуникационния канал:

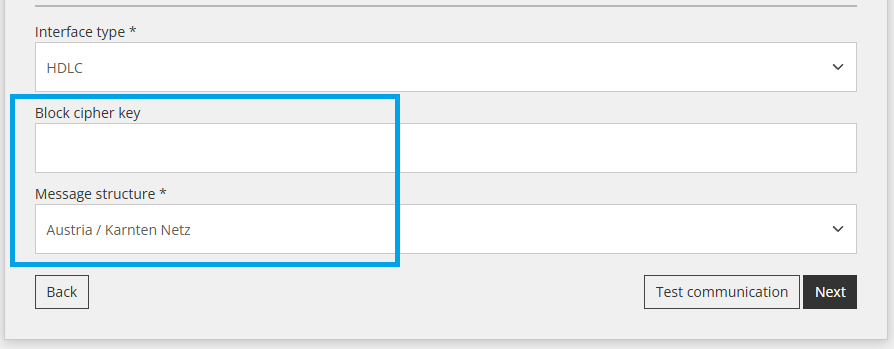

Необходими са допълнителни два параметъра:
- Ключ за блоков шифър (получен от местния DSO)
- Структура на съобщението (зависи от DSO)
4.3 Тествайте комуникацията

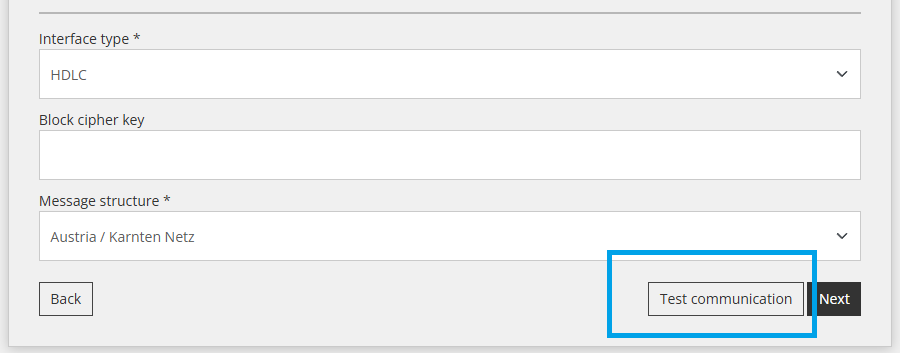

Под всички полета на комуникационния канал, споменат в предишната стъпка, има бутон „Тест комуникация“. Този бутон се използва за проверка дали връзката между устройствата функционира правилно.

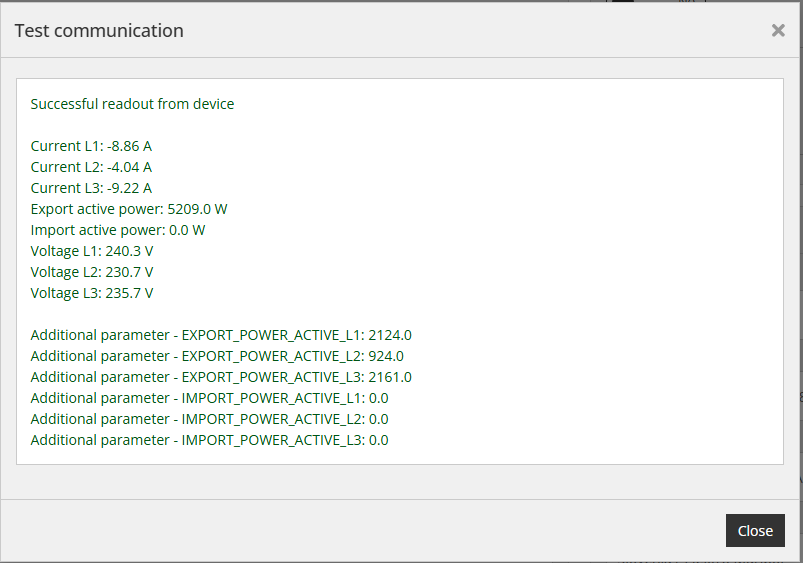

Успешен отговор:

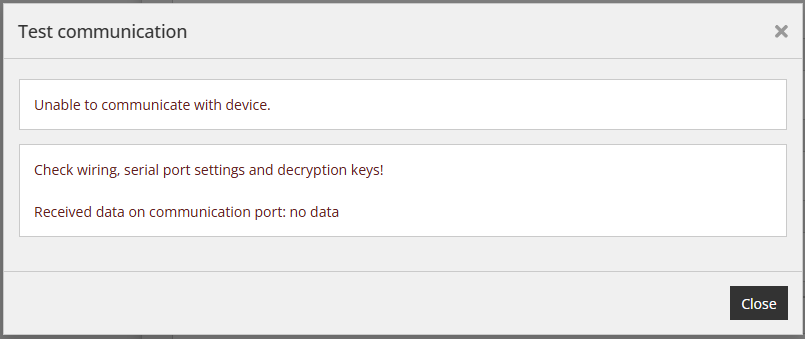

Неуспешен отговор:

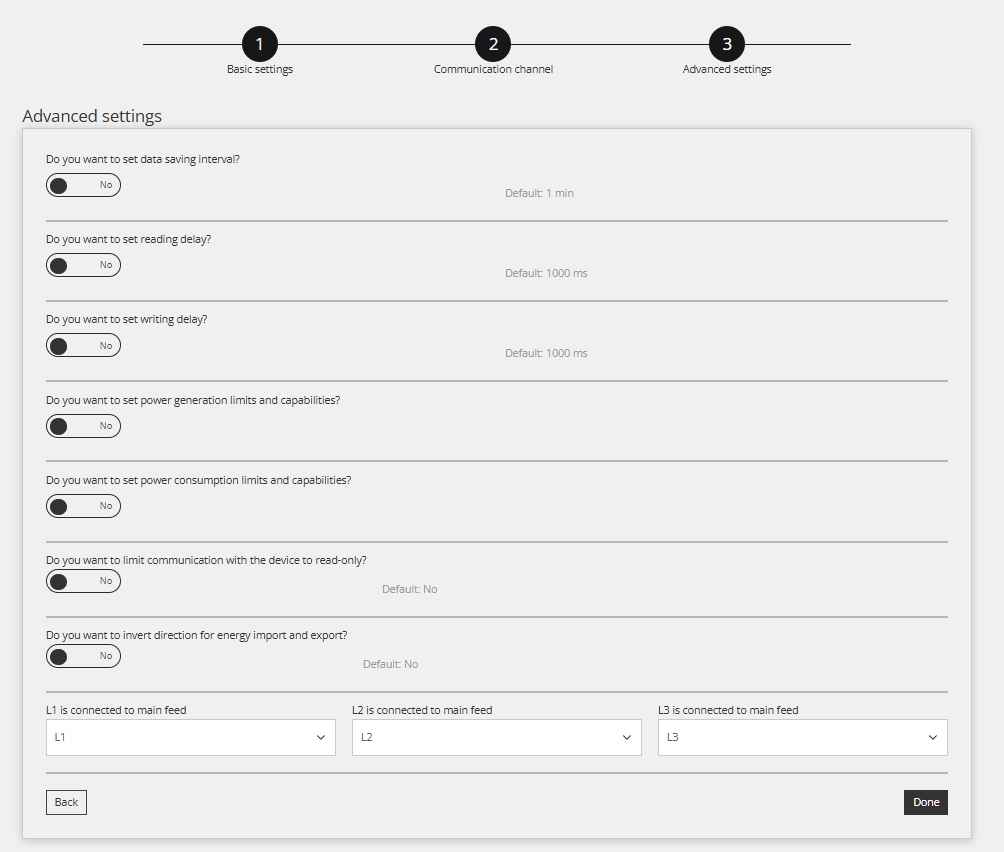

4.4 Предварителни настройки
Този раздел се използва, ако трябва да се задоволят специалните нужди на местоположението. По подразбиране нищо не трябва да се променя в Разширени настройки.
5. Четения от устройството
Целта на тази точка е да покаже как да проверявате показанията от устройството. Това се прави под „Устройство/ Siemens IM350/150/Последно измерване“.
След като устройството бъде успешно добавено чрез конфигуратора, то може да се наблюдава чрез облачното приложение Reduxi.
