Как да свържете Pixii PowerShaper и Home (TCP/IP и RS485) към Reduxi Controller
Свържете Pixii PowerShaper и Pixii Home към Reduxi Controller през Modbus TCP/IP или Modbus RTU през RS485.
Текстово описание на това изображение

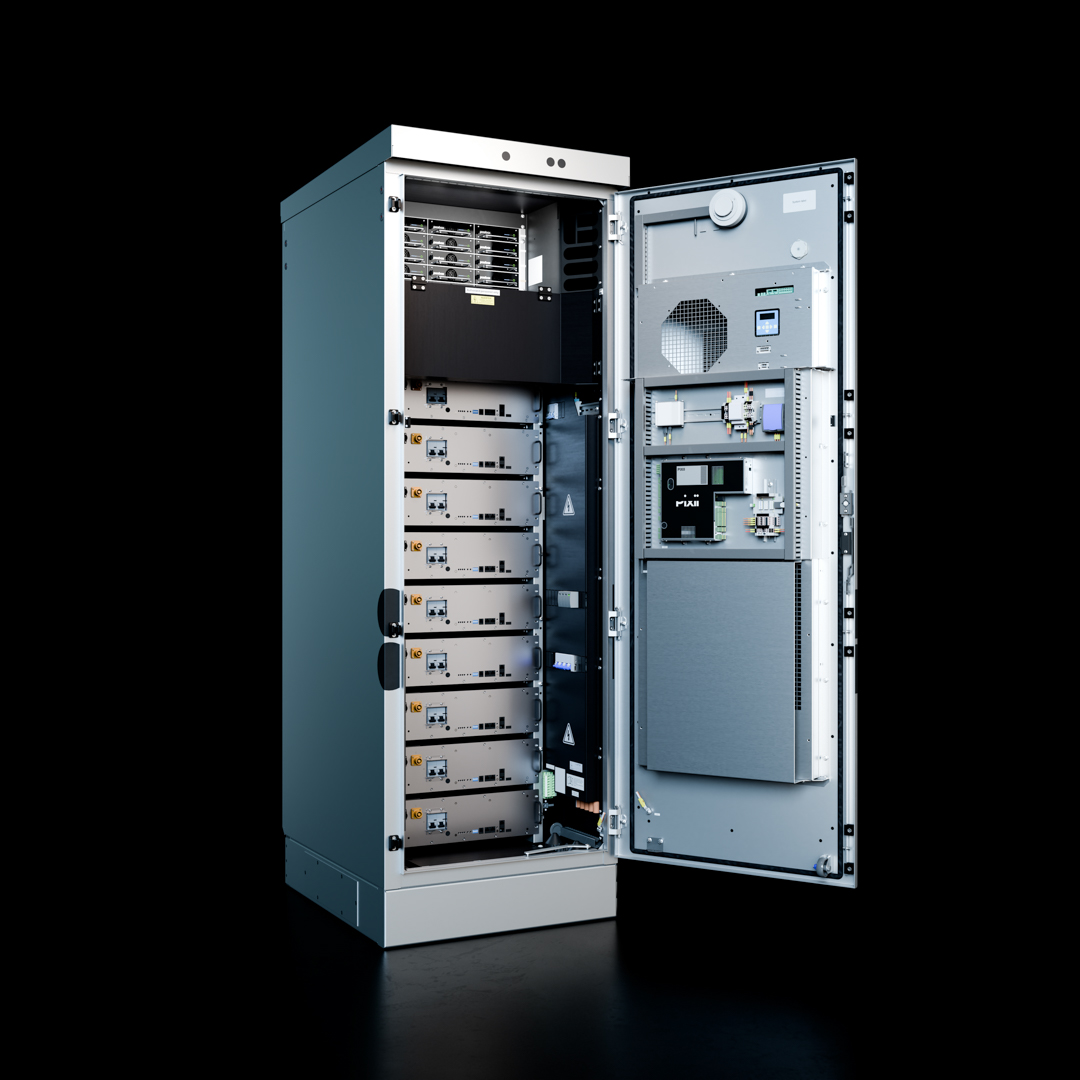

Снимка на висок сив подов батериен шкаф на черен фон с отразяващ под. Вратата на шкафа е отворена надясно. Вътре в лявото отделение се вижда стек от батерийни модули на редове, с контролно оборудване отгоре; вътрешната страна на вратата има кръгла вентилаторна или вентилационна решетка и допълнително оборудване. Няма четим текст или етикети. Съществуващият надпис го назовава батериен шкаф Pixii PowerShaper (изображение от производителя).
1 Техническа документация
Pixii PowerShaper и Pixii Home поддържат два независими метода за Modbus комуникация за интеграция с Reduxi Controller. Страници на производителя:
- Pixii PowerShaper – страница на продукта от производителя
- Pixii Home – страница на продукта от производителя
- Pixii document center – каталожни листове и ръководства от производителя
2 Необходимо оборудване
Подгответе следното. Използвайте по един метод за комуникация наведнъж.
- Reduxi Controller (инсталиран и онлайн)
- Pixii PowerShaper или Pixii Home
- Достъп до потребителския интерфейс на Pixii (Pixii Home App за Pixii Home, уеб интерфейс за PowerShaper)
- Modbus TCP/IP: Ethernet кабел и локална мрежа, споделена от Pixii и Reduxi Controller
- Modbus RTU през RS485: RS485 кабел и достъп във вътрешността на шкафа на Pixii (Pixii Gateway, Serial COM4)
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Преглед на системата и окабеляване
3.1 Методи за комуникация
Pixii PowerShaper и Pixii Home поддържат два независими метода за комуникация:
- Modbus TCP/IP през Ethernet
- Modbus RTU през RS485 (Serial COM4)
Използва се само един метод за комуникация наведнъж. Изборът зависи от проекта на обекта и наличната инфраструктура.
3.2 Modbus TCP/IP
Modbus TCP/IP е препоръчителният и най-често използваният метод. Работи през Ethernet. Pixii и Reduxi трябва да са в една и съща IP мрежа. Пускането в експлоатация и отстраняването на проблеми са по-лесни.
- Свържете Pixii PowerShaper или Pixii Home към локалната мрежа с Ethernet кабел.
- Свържете Reduxi Controller към същата локална мрежа.
Примери за Ethernet връзка:
Текстово описание на това изображение
Екранна снимка на страница с указания за инсталиране, отрязана отгоре, с три точки: Route RJ45 network cable from customer switch to cabinet plinth. Use left cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Отдолу: бледа снимка на вътрешността на сив шкаф за оборудване с две модула в рек с ребра на радиатор вдясно. Червена стрелка сочи кабелен щекер при кръгъл отвор вляво на горния модул. Черен кабел води от щекера надолу към основата на шкафа най-долу.
Текстово описание на това изображение
Инструктивно изображение с три точки най-горе: Route RJ45 network cable from customer switch. Use bottom cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Отдолу: вляво чертеж на висок тесен сив шкаф, гледан отпред вляво, с отворена врата; малък червен квадрат маркира място горе вдясно във вътрешността на шкафа. Пунктирани червени линии водят от квадрата към голямо увеличение в червена рамка вдясно. Увеличението показва монтажна плоча с два клемни блока с надписи -X9 и -X10 (надписите са малки), малък черен щекер или конектор над тях и жълт компонент отгоре. Червеният квадрат маркира мястото на Ethernet конектора.
Текстово описание на това изображение
Схема на свързване на шкаф, мрежов суич и Reduxi Controller. Вляво: бледа снимка на вътрешността на сив шкаф с малък черен конектор на горния ръб. Сив мрежов кабел води от този конектор към черен индустриален мрежов суич с осем RJ45 порта в средата (два реда по четири). Втори сив кабел води от суича към тъмен Reduxi Controller вдясно (лого reduxi, черен щепселен конектор долу вдясно). Няма други текстови етикети освен логото на reduxi.
3.3 Modbus RTU през RS485
Използвайте Modbus RTU през RS485, когато няма Ethernet или е необходима серийна индустриална шина. Това е серийна връзка, изисква достъп до шкафа и използва Serial COM4 на Pixii Gateway.
Текстово описание на това изображение
Схема от документ на производителя, показваща черен модул Pixii Gateway със зелени щепселни клемни блокове, в два изгледа, с червени водещи линии и надписи. Първи изглед (надпис Figure 2.2 Left side view): надписи за клемните блокове по левия ръб, отгоре надолу: AC Grid voltage measurement, Fan feed and control, Digital inputs, Temperature measurement, Contactor control, Heater control, Aux power, Battery measurement. Логото на Pixii е отпечатано върху модула. Втори изглед (модулът е завъртян, горната част е отрязана в горния край на втората секция): надписи USB, Module CAN connection, 2x USB, Serial COM2, 3, Serial COM4, CAN 2, Inputs and outputs, Relay outputs, Power In и Earthing screw (сочи долния ляв ъгъл).
- RS485 се намира на Pixii Gateway
- Място на свързване: Serial COM4
- Физически достъп: във вътрешността на шкафа на Pixii
- Източник: Figure 2.3 – Right side view (Serial COM4)
4 Конфигурация на устройството на Pixii
Конфигурирайте само раздела за метода, който използвате: 4.1 до 4.3 за Modbus TCP/IP, 4.4 до 4.6 за Modbus RTU през RS485.
4.1 Мрежови настройки (Modbus TCP/IP)
Влезте в потребителския интерфейс на Pixii (Pixii Home App за Pixii Home, уеб интерфейс за PowerShaper) и отидете на Communication → Network settings.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Pixii. Ляво тъмно меню със заглавие Menu: Service Settings (маркирано), System, Battery, Converters, Meter, Communication (обградено в циан), Gateway, Setup guides, Phone view, Logout. Основна област, горен ред: Status (зелена отметка), Service: Adaptive peak shaving, Extended status 6300, Time 11:01. Три измервателни скали: Grid power -4.1 kW; Power Shaper 0.1 kW; Load power -4.2 kW. Sources: L1 234 V, L2 233 V, L3 235 V; PV Source: 5 W. Плочка Battery: 53.5 V, 89.8 %, 2.2 A, 28.0 °C, Last calibration: N/A. Loads: P: -4241 W. Cabinet status: Door Closed, Fans Ok, Smoke det Ok, Earth Fault Ok. Лого на Pixii. Отдолу: линейна графика History с легенда Battery voltage, SoC, PowerShaper, Meter power и оси за напрежение на батерията (0 до 64), SoC (0 до 120), мощност (-10k до 10k). Раздели най-долу: Overview, Voltages.
Конфигурирайте:
- IP адрес (препоръчва се статичен IP)
- Мрежова маска
- Шлюз (ако е необходимо)
Запишете IP адреса на Pixii. Ще ви трябва за конфигурацията в Reduxi.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Pixii, страница Network setting. Ляво тъмно меню: Communication, Back, TCP/IP, MQTT, HTTPS, E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Заглавна част: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Полета: Type: DHCP (падащ списък в сиво); Name: Wired connection 1; Host name; Address (ipv4), обградено с циан правоъгълник; Mask; Gateway; Obtain DNS server address automatically: квадратчето не е отметнато; DNS1: 8.8.8.8; DNS2: 8.8.4.4; NTP1: 0.pool.ntp.org; NTP2: 1.pool.ntp.org; NTP3: 2.pool.ntp.org; NTP4: 3.pool.ntp.org; NTP used: 2.pool.ntp.org. Бутони: Edit, Save (в сиво).
4.2 Modbus TCP
Отидете на Menu → Communication → Modbus и задайте:
| Параметър | Стойност |
|---|---|
| Enabled | Yes |
| Type | TCP/IP |
| TCP Port |
502 (по подразбиране) |
Запазете настройките.
Текстово описание на това изображение
Екранна снимка на уеб интерфейс на Pixii. Ляво тъмно меню със заглавие Communication с елементи: Back, TCP/IP, MQTT, HTTPS (с иконка на облак), E-mail, SMS, Serial ports, Modbus (маркирано с циан рамка), Certificates, Multicabinet. Текст в заглавната част: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Основен панел със заглавие Modbus setting: Enabled: отметнато; Type: TCP/IP v4 (зелен падащ списък); Msg. lifetime: 60; Listen to all: отметнато; TCP/IP client port: в сиво, със стойност; Multicabinet regulation type: Multiple Services. Бутони: Save, Set default.
4.3 Multicabinet regulation type (задължително за Modbus TCP)
Отидете на Menu → Communication → Modbus. Налични са две опции:
Multiple Services
- Вътрешната управляваща логика на Pixii е активна
- Reduxi действа като надзорна система
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Pixii, страница Service Settings, заглавна част Site: Tolvmansgatan – Home, Logged in as: installer. Ляво тъмно меню Menu (отрязано отляво): Service Settings, System, Battery, Converters, Meter, Communication, Gateway, Setup guides, Phone view, Logout. Падащ списък Profile: None, зелен квадрат, бутон Set, сива кутия, показваща None. Списък Unused services със стрелки за пускане: Scheduler, Demand response, Adaptive peak shaving, Target SoC, Voltage Support, Power control, Peak shaving. Десният списък със заглавие Run by priority, Enable services (квадратчето е отметнато) е празен и обграден с червен правоъгълник. Бутони: Save, Refresh, Guide, Back.
Simple Modbus
- Reduxi поема пълното управление
- Pixii работи като управлявано устройство
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Pixii. Ляво тъмно меню със заглавие Communication: Back, TCP/IP, MQTT, HTTPS (с иконка на облак), E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Заглавна част: Site: PIXII Vassundavägen 178, Logged in as: installer. Панел Modbus setting: Enabled: отметнато; Type: TCP/IP v4 (зелен падащ списък); Msg. lifetime: 60; Listen to all: отметнато; TCP/IP client port: сива кутия; Multicabinet regulation type: Simple. Бутони: Save, Set default.
За да реагира системата правилно, включете Demand Response. Щракнете върху бутона за пускане (преместете го надясно) и запазете настройката.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Pixii, две части. Ляво тъмно меню със заглавие Communication: Back, TCP/IP, MQTT, HTTPS (с иконка на облак), E-mail (маркирано светло), SMS, Serial ports, Modbus, Certificates, Multicabinet. Заглавна част: Site: Lärlingsgatan 16, Logged in as: installer. Страница Service Settings: падащ списък Profile: None, зелен квадрат, бутон Set и сива кутия, показваща None. Ляв списък Unused services със стрелки за пускане: Scheduler, Peak shaving, Target SoC, Voltage Support, Power control. Десният списък със заглавие Run by priority, Enable services (квадратчето е отметнато): един елемент Demand response със стоп квадрат, стрелки нагоре и надолу и зелена отметка. И двата списъка имат хоризонтална лента за превъртане. Бутони най-долу: Save, Refresh (с контур), Guide, Back.
4.4 Multicabinet role (задължително за RS485)
Отидете на System → General settings.
| Система | Multicabinet role |
|---|---|
| Система с един шкаф | Client |
| Система с няколко шкафа | Един шкаф: Master. Всички останали: Client. |
4.5 Сериен порт (RS485)
Отидете на Menu → Communication → Serial ports. Изберете раздела Serial Port 4 (COM4) и конфигурирайте:
| Параметър | Стойност |
|---|---|
| Enabled | Yes |
| Скорост (baud rate) | 19200 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
Запазете настройките.
4.6 Modbus RTU
Отидете на Menu → Communication → Modbus и задайте:
| Параметър | Стойност |
|---|---|
| Enabled | Yes |
| Type | RS485 RTU |
| Message lifetime | 60 |
| Serial port identity | 4 |
| Serial Modbus address |
1 (един шкаф) |
| Multicabinet regulation type | simple |
В системи с няколко шкафа всеки шкаф се нуждае от уникален Modbus адрес.
Запазете настройките.
5 Влизане в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
6 Добавяне на Pixii в Reduxi Controller
Тази стъпка е еднаква и за двата метода за комуникация, освен избрания тип връзка.
6.1 Основни настройки
Влезте в Reduxi Configurator (вижте Точка 5) и щракнете върху + Add device.
Текстово описание на това изображение
Екранна снимка на лявата странична лента на Reduxi Configurator. Горе: лого на reduxi с текст CONFIGURATOR. Свити секции: Devices (икона плюс) и Strategies (икона плюс). Отдолу два бутона един до друг: Add device (икона плюс, отбелязан със синя рамка за открояване) и Add strategy (икона плюс). Под тях два записа: Settings и Profile. Областта отдясно на страничната лента е празна и бяла.
В първата стъпка дефинирайте основните настройки:
- Тип устройство:
Battery - Type:
Pixii PowerShaperилиPixii Home - Name: име по Ваш избор
Текстово описание на това изображение
Екранна снимка на съветника за добавяне на устройство в Reduxi Configurator, стъпка 1 от 3. Лента за напредък с три стъпки: 1 Basic settings (активна, черен кръг), 2 Communication channel (сива), 3 Advanced settings (сива). Заглавие: Basic settings. Полета: Device type * : празен падащ списък; Type * : празен падащ списък; Name * : празно текстово поле. Бутони: Back (долу вляво), Next (долу вдясно, тъмен).
6.2 Настройки за комуникация
Изберете типа комуникация и задайте параметрите съответно. Използвайте стойностите, които сте задали на Pixii (вижте точка 4).
| Тип комуникация | Използва се за |
|---|---|
TCP/IP |
Modbus TCP |
Serial RS485 |
Modbus RTU |
Текстово описание на това изображение
Екранна снимка на помощника в Reduxi Configurator с три стъпки: 1 Basic settings (завършена, черна), 2 Communication channel (текуща, черна), 3 Advanced settings (в сиво). Заглавие: Communication channel and device configuration. Connection *: TCP/IP. IP *: празно. Port *: 502. Modbus unit ID *: 2, обградено със син правоъгълник. Бутони: Back, Test communication, Next (тъмен).
6.3 Проверка на комуникацията
Щракнете върху Test communication в долната част на помощника. Тестът прочита Pixii веднъж и не записва нищо. Ако тестът е успешен, щракнете върху Done: устройството се създава едва с Done.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
Тестът връща един от два резултата:
Текстово описание на това изображение
Екранна снимка на диалог със заглавие "Test communication" с бутон за затваряне (x) горе вдясно. Зелен текст в полето със съдържание: "Successful readout from device". Изброени стойности: Error: false; Battery voltage: 53.34 V; Grid active power: 1077 W; PV export active energy: null Wh; PV voltage: null V; Load import active energy: 2293200 Wh; Grid import active energy: 2402100 Wh; PV current: null A; Battery state of charge: 88 %; Battery export active energy: 83000 Wh; Battery import active energy: 87400 Wh; Off-grid: false; Battery active power: -9 W; Battery min. active power: -10668 W; Load active power: 994 W; Battery current: -0.17 A; Battery max. active power: 5334 W; Grid export active energy: 100 Wh; State name: NORMAL; PV active power: null W; PV min. active power: null W; Inverter active power: 985 W. Бутон долу вдясно: Close.
Текстово описание на това изображение
Екранна снимка на диалог със заглавие Test communication (X за затваряне горе вдясно). Първо поле: Unable to communicate with device. Второ поле с червен текст: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Бутон: Close (тъмен).
6.4 Разширени настройки
Разширените настройки са по избор. Те зависят от нуждите на обекта, където е инсталиран Reduxi Controller. След като приключите с всички разширени настройки, натиснете Done долу вдясно.
Текстово описание на това изображение
Екранна снимка на съветника за добавяне на устройство в Reduxi Configurator, стъпка 3 от 3 (Advanced settings). Лента за напредък с три черни кръга 1 Basic settings, 2 Communication channel, 3 Advanced settings (активна). Заглавие: Advanced settings. Осем въпроса с да/не, всеки с изключен превключвател и малка подсказка за стойността по подразбиране отдясно: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (последен въпрос, дребен текст; Default: No). Долен ред с три падащи списъка: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Бутони: Back (вляво) и тъмен бутон вдясно (етикетът е дребен, гласи Done).
7 Проверка на показанията и задаване на управление
7.1 Настройки за управление на устройствата Pixii
Управлявате системата Pixii по един от два начина (вижте точка 4, точка 4.3). В зависимост от опцията задайте съответния control type в Reduxi Configurator за всяко устройство Pixii, което добавяте.
За Multiple Services конфигурирайте устройството под Devices – Pixii – Details – All settings, както е показано:
Текстово описание на това изображение
Екранна снимка на Reduxi Configurator с два панела. Ляв панел Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Десен панел Device configuration: Modbus unit ID *: 1. Is PV installed? *: превключвател на No. Control mode *: EMS by Pixii (Multiple Services), със сива подсказка Select control mode of inverter.
За Simple Modbus конфигурирайте устройството под Devices – Pixii – Details – All settings, както е показано:
Текстово описание на това изображение
Екранна снимка на Reduxi Configurator с два панела. Ляв панел Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Десен панел Device configuration: Modbus unit ID *: 1. Is PV installed? *: превключвател на No. Control mode *: EMS by setpoint (Simple Modbus), със сива подсказка Select control mode of inverter.
7.2 Последни измервания
След като връзката е установена, проверете стойностите под Devices – Pixii PowerShaper в Reduxi Configurator като допълнителен тест.
Текстово описание на това изображение
Екранна снимка на страницата на устройство термопомпа в Reduxi, раздел Last measurements (раздели: Last measurements, Analysis, Archive; падащ списък и икона за опресняване горе вдясно). Горни плочки: "Control type" с бутони Auto (тъмен) и Manual (маркиран в тийл, избран); втора плочка с ред от четири малки бутона, един от тях маркиран в тийл (етикетите са дребни: Off.). Карта "Current": три стойности 0.55, 0.57, 0.59 (етикетите на фазите и мерните единици са дребни). Карта "Power": три стойности 0.4, 0.0, 0.4. Карта "Energy": една стойност 78.7. Карта "Other": редове със стойности OFF, MANUAL, OFF, OFF, ON. Карта "Settings": стойности на напрежението 246.00, 244.40, 246.30. Всяка стойност има малък времеви печат.
7.3 Включване на управлението от Reduxi
За разширено управление на батерията включете устройството в стратегията на системата Reduxi. Под Devices – Pixii PowerShaper или Pixii Home в Reduxi Configurator задайте control type на AUTO. Само тогава командите на стратегията влияят на батерията.
За да постигнете максимална гъвкавост и намаляване на разходите за енергия с динамични цени и динамични тарифи, определете стратегия, както е описано в Стратегии за Reduxi controller.
След като добавите устройството, можете да го наблюдавате и управлявате и през приложението Reduxi.
✓ Обобщение
Подготовка (точки 1–3): Прочетете страниците на производителя и изберете един метод: Modbus TCP/IP през Ethernet (препоръчително) или Modbus RTU през RS485 на Serial COM4.
Pixii (точка 4): Задайте мрежовите и Modbus настройките на Pixii. TCP: IP адрес, порт 502, Multicabinet regulation type. RTU: Multicabinet role, сериен порт 4 с 19200 baud и Modbus настройки.
Добавяне в Reduxi (точки 5–6): Отворете Configurator и добавете устройството от тип Pixii PowerShaper или Pixii Home. Изберете TCP/IP или Serial RS485. Стартирайте Test communication.
Пускане в експлоатация (точка 7): Задайте control type за вашата опция на Pixii, проверете Last measurements и задайте control type на AUTO.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете дали Pixii и Reduxi Controller са в една и съща IP мрежа и дали IP адресът и порт 502 са правилни (TCP). За RTU проверете дали настройките на серийния порт на Pixii съвпадат с настройките на Reduxi (вижте точка 4). |
| Modbus комуникацията не работи | Рестартирайте Pixii. |
| Multicabinet regulation type трябва да се промени | Само поддръжката на Pixii може да промени Multicabinet regulation type. |
| Командите на Reduxi нямат ефект върху Pixii | Проверете дали Demand Response е включена за Simple Modbus (вижте точка 4) и дали control type в Reduxi е AUTO (вижте точка 7). |
| Не е намерена RS485 връзка | RS485 е на Pixii Gateway, Serial COM4, във вътрешността на шкафа на Pixii. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
