Свържете и конфигурирайте Pixii Powershaper и Home Reduxi контролер (TCP/IP и RS485)

1. Преглед

Pixii PowerShaper и Pixii Home поддържат два независими Modbus комуникационни метода за интеграция с Reduxi контролера:

Поддържани комуникационни режими:

• Modbus TCP/IP през Ethernet
• Modbus RTU през RS485 (Сериен COM4)

Използва се само един метод за комуникация едновременно, в зависимост от дизайна на обекта и наличната инфраструктура.

2. Комуникационна опция А – Modbus TCP/IP

2.1 Описание

Modbus TCP/IP е препоръчителният и най-често използван метод за комуникация.

Характеристики:

• Комуникация през Ethernet
• Pixii и Reduxi трябва да са в една и съща IP мрежа
• По-лесно въвеждане в експлоатация и отстраняване на неизправности

2.2 Физическа връзка – Modbus TCP/IP

1. Свържете Pixii PowerShaper / Pixii Home към локалната мрежа с помощта на Ethernet кабел.
2. Свържете контролера Reduxi към същата локална мрежа.

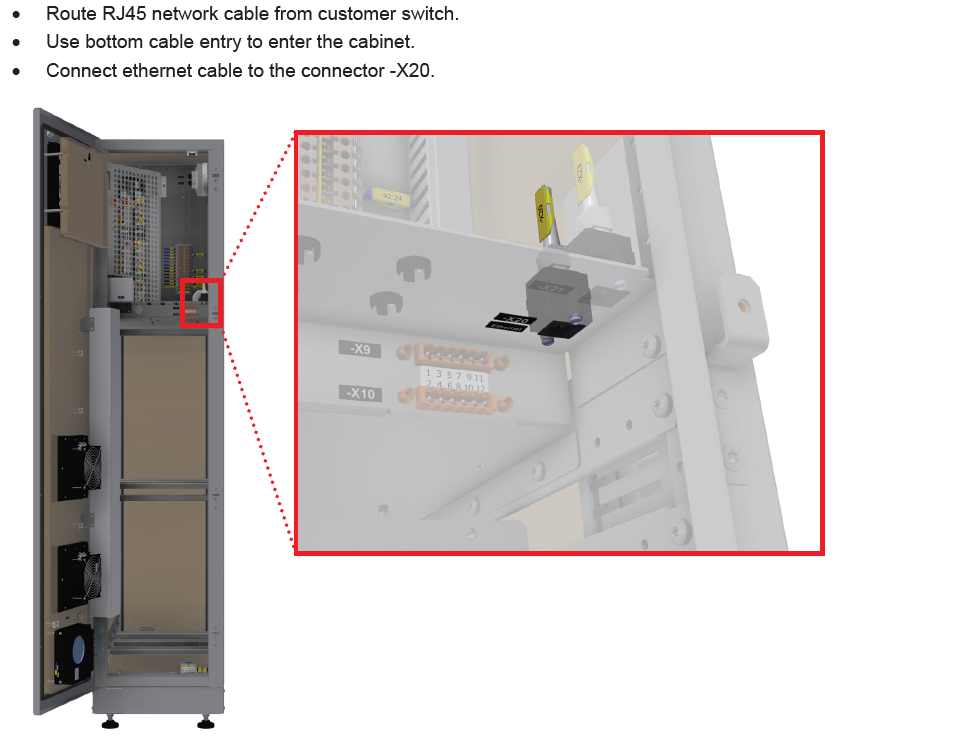

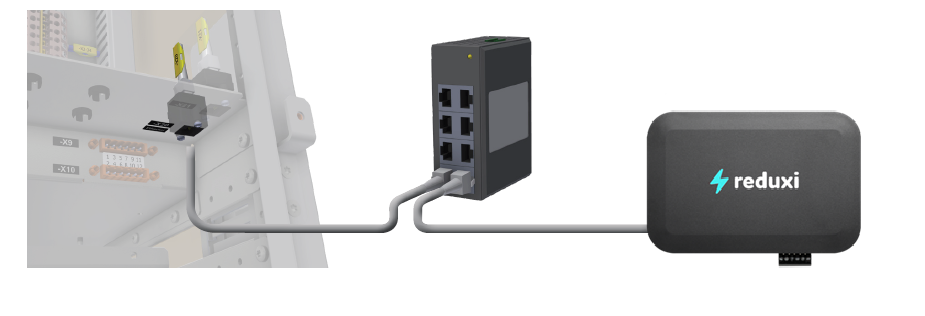

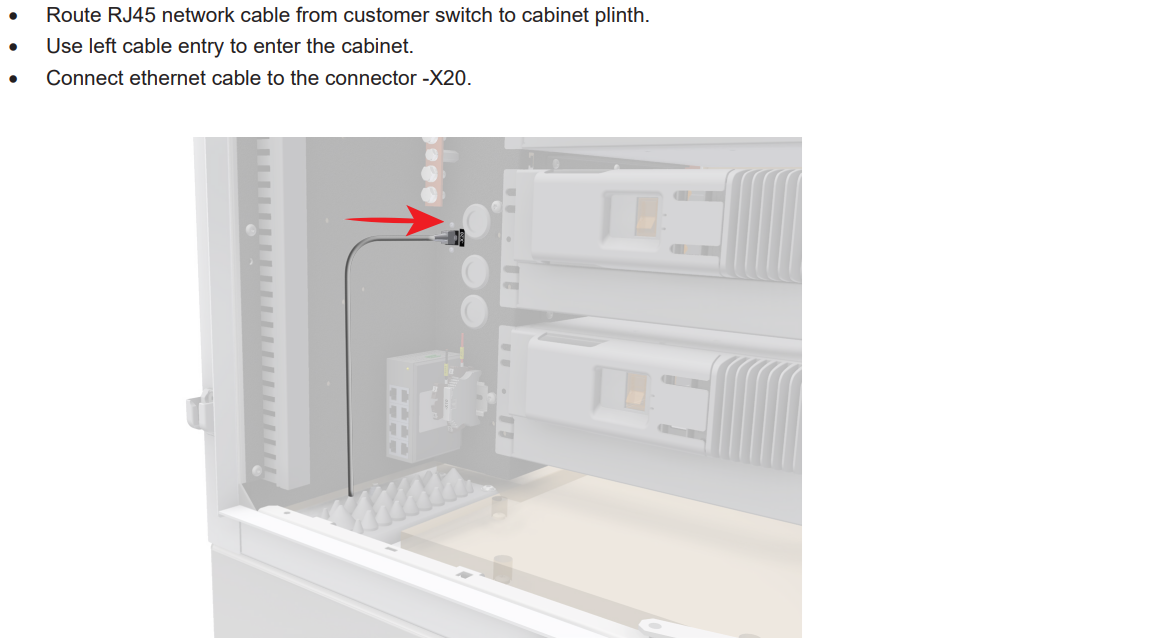

Примери за Ethernet връзка:

• Pixii PowerShaper

• Pixii Home

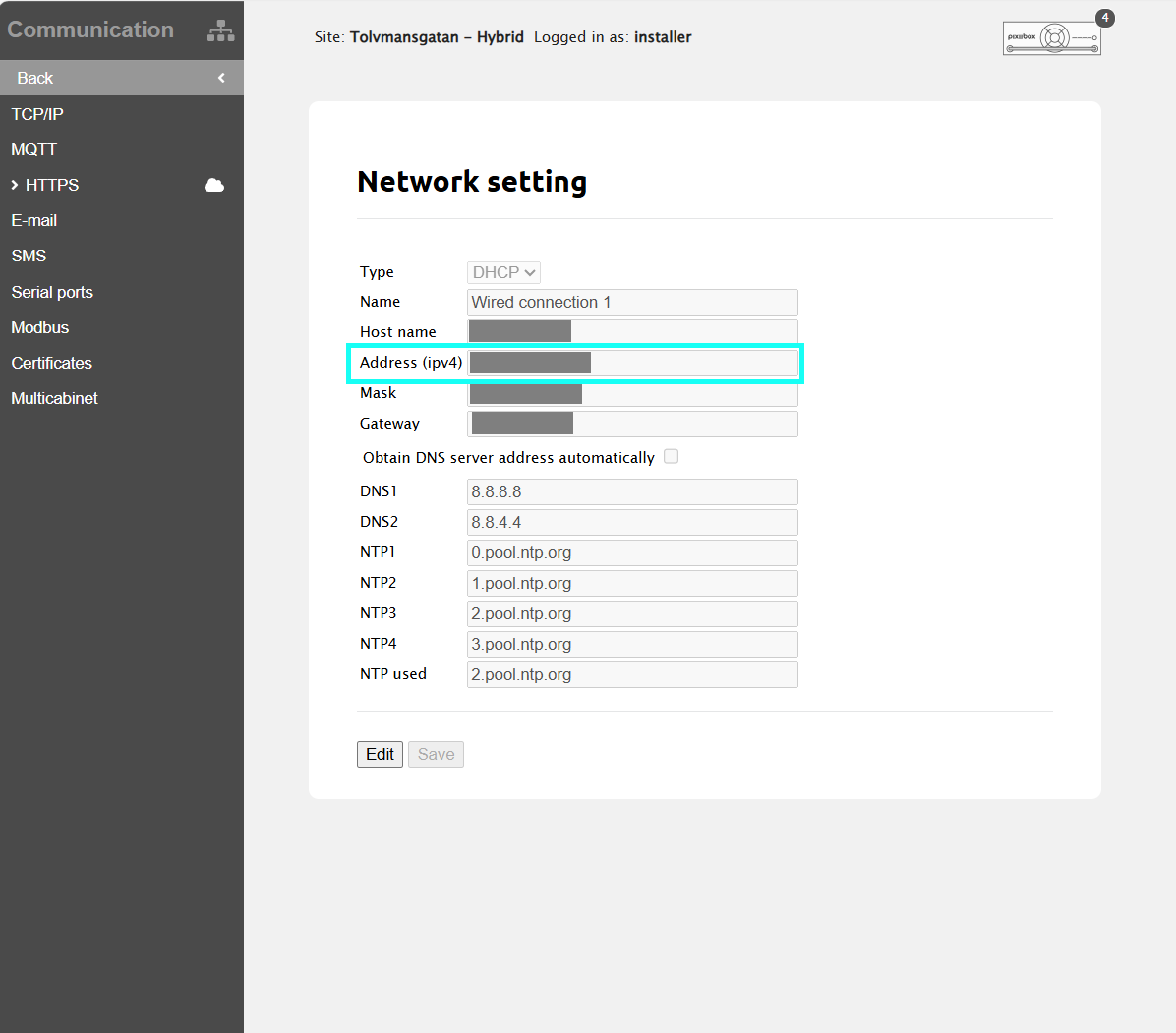

2.3 Мрежова конфигурация (Pixii)

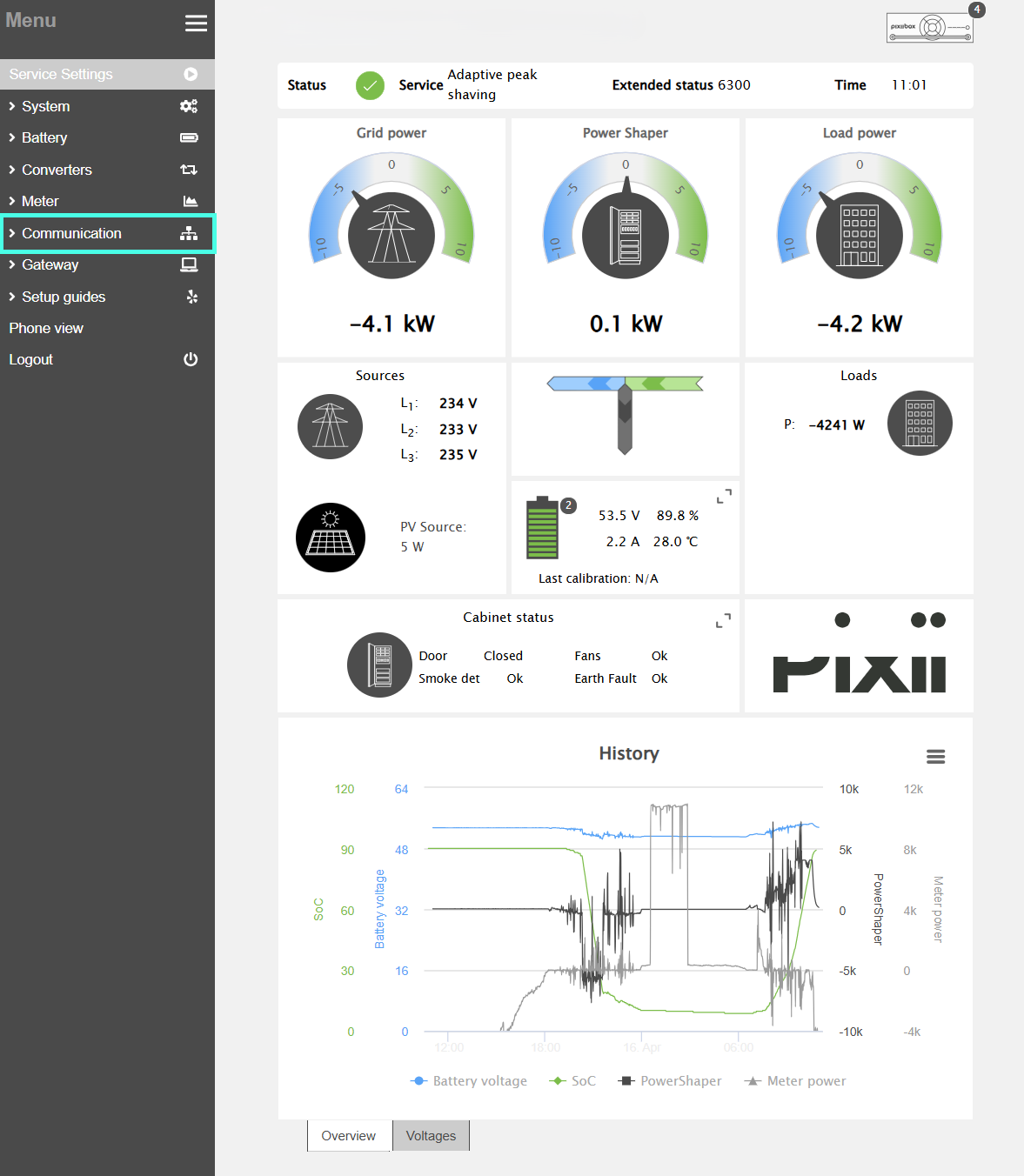

1. Влезте в потребителския интерфейс на Pixii
   (Pixii Home App за Pixii Home, Уеб интерфейс за PowerShaper)
2. Отидете на:

Комуникация → Мрежови настройки

3. Конфигурирайте:

• IP адрес
  → Статичен IP се препоръчва
• Маска на подмрежата
• Шлюз (ако е необходимо)

4. Запишете IP адреса на Pixii за конфигурацията на Reduxi.

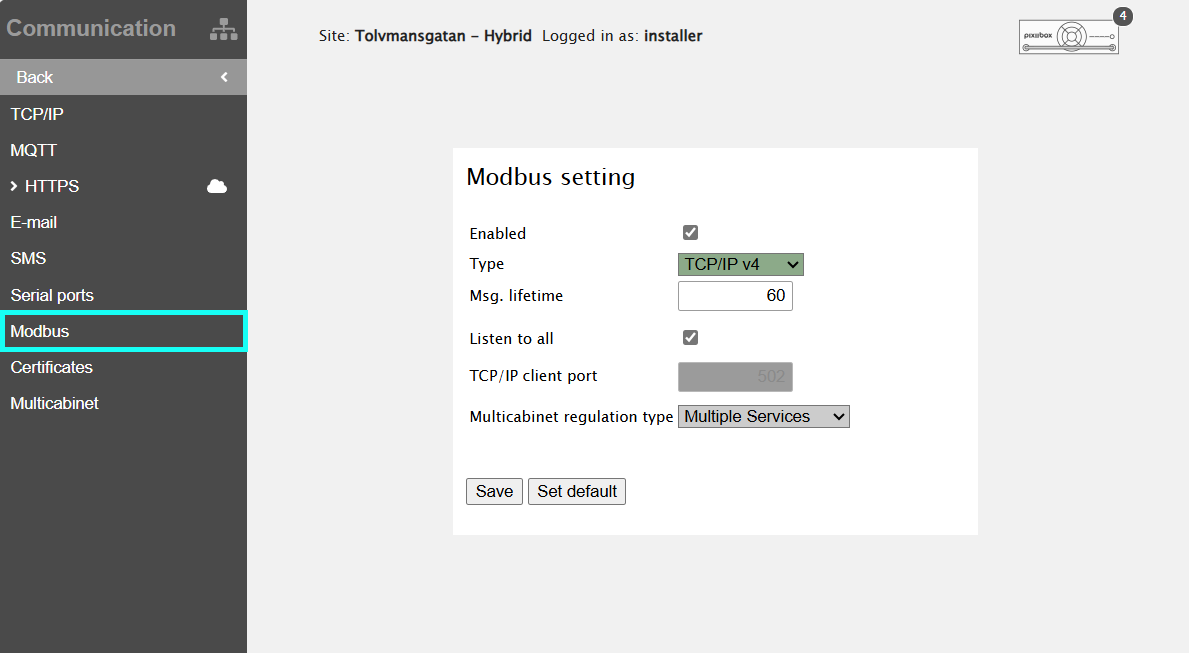

2.4 Modbus TCP конфигурация (Pixii)

1. Отидете на:

Меню → Комуникация → Modbus

2. Задайте:

• Активирано: Да
• Тип: TCP/IP
• TCP порт: 502 (по подразбиране)

3. Запазете настройките.

2.5 Тип на регулация за множество шкафове (Изисква се за Modbus TCP)

Отидете на:

Меню → Комуникация → Modbus

Налични са две опции:

Множество услуги

• Вътрешната логика за управление на Pixii е активна
• Reduxi действа като надзорна система7

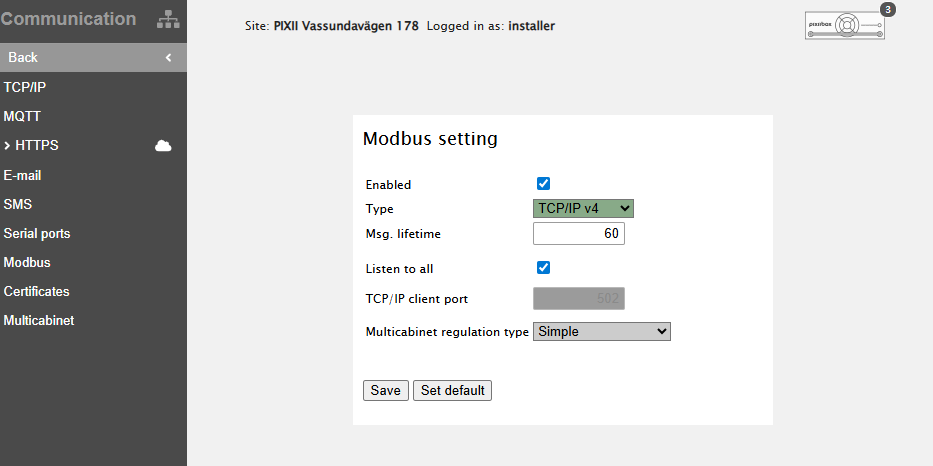

Прост Modbus

• Reduxi поема пълния контрол
• Pixii работи като контролирано устройство

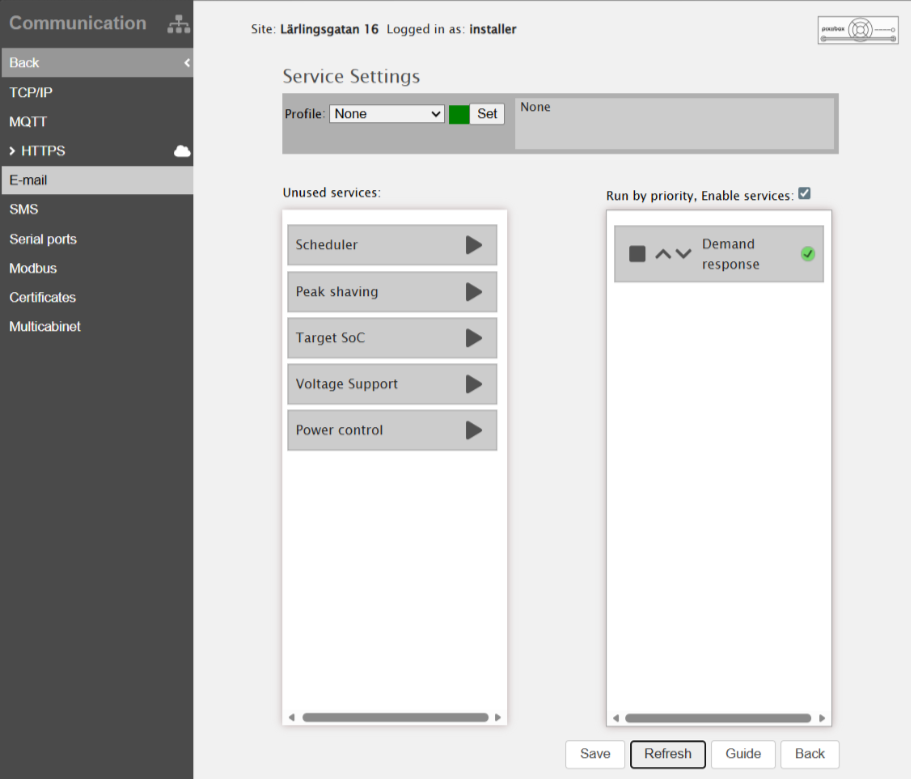

за да се осигури правилна реакция на системата, Търсенето на енергия (Demand Response) трябва да бъде активирано. Това се прави чрез натискане на бутона за пускане (преместване надясно) и след това запазване на настройката.


Ако комуникацията по Modbus не работи правилно, рестартирайте PIXII.

Забележка:
Промяната на типа на регулиране на Multicabinet може да бъде приложена само от поддръжката на Pixii.

3. Комуникационна опция Б – Modbus RTU през RS485

3.1 Описание

Modbus RTU през RS485 се използва, когато:

• Ethernet не е наличен
• Е индустриална серийна шина е необходима

Характеристики:

• Серийна комуникация
• Изисква достъп до шкафа
• Използва Pixii Gateway Serial COM4

3.2 Физическо разположение на RS485

• RS485 се намира на Pixii Gateway
• Точка на свързване: Serial COM4
• Физически достъп: вътре в Pixii шкафа

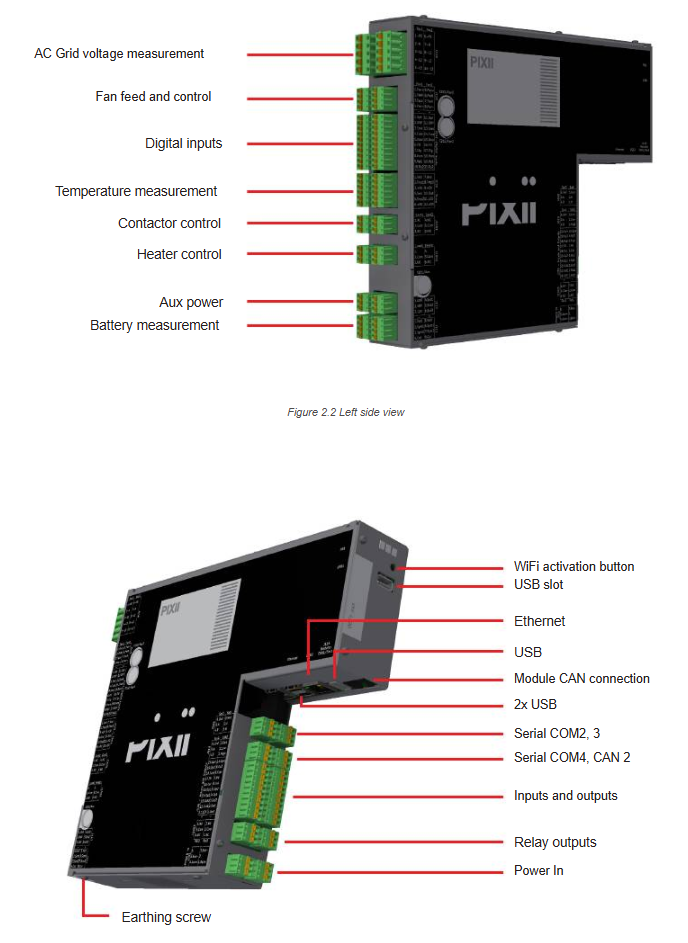

• Референция: Фигура 2.3 – Изглед от дясната страна (Serial COM4)

3.3 Конфигурация на ролята за множество шкафове (Изисква се за RS485)

Отидете на:

Система → Общи настройки

Едношкафова система:

• Роля за множество шкафове: Клиент

Многошкафова система:

• Един шкаф: Мастер
• Всички останали: Клиент

Забележка:
Ролята за множество шкафове е независима от ролите master/slave на Modbus.
Pixii винаги е Modbus slave.

3.4 Конфигурация на сериен порт (RS485)

Отидете на:

Меню → Комуникация → Серийни портове

Изберете таб Сериен порт „4“ (COM4) и конфигурирайте:

Запазете настройките.

3.5 Modbus RTU конфигурация

Отидете на:

Меню → Комуникация → Modbus

Задайте:

За системи с множество шкафове:

• Всеки шкаф трябва да използва уникален Modbus адрес.

Запазете настройките.

4. Добавяне на Pixii към Reduxi контролер

Тази стъпка е идентична за двата комуникационни опции, с изключение на избрания тип връзка.

4.1 Добавяне на устройство

Влезте в конфигуратора на Reduxi и изберете Добавяне на устройство.

4.2 Основни настройки на устройството

• Тип на устройството: Батерия
• Тип: Pixii PowerShaper или Pixii Home
• Име: Дефинирано от потребителя

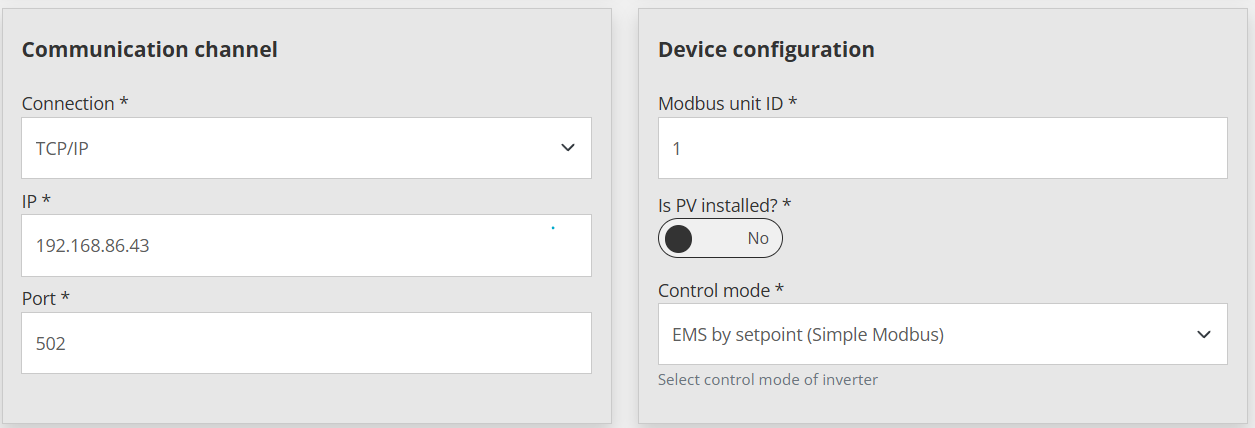

4.3 Избор на комуникационен канал

Изберете тип комуникация:

• TCP/IP → за Modbus TCP
• Serial RS485 → за Modbus RTU

Задайте съответните параметри.

4.4 Тест за комуникация

Използвайте Тест за комуникация.

Възможни резултати:

• ✅ Комуникацията е успешна
• ❌ Комуникацията е неуспешна

5. Разширени настройки

Разширената настройка е произволна и зависи от специфичните нужди на мястото, където е инсталиран контролерът Reduxi. След като завършите всички разширени настройки, натиснете бутона „Готово“ в долния десен ъгъл.

6. Настройки/определяне на управлението за PIXII устройства в Reduxi конфигуратора

Управлението на системата PIXII може да се извършва с две опции, както е описано в точка 3.3, Настройки на PIXII Modbus. В зависимост от това, коя опция се използва, потребителят трябва да знае, че за всяко PIXII устройство, което се добавя към системата, трябва да се дефинира съответният тип управление в конфигуратора Reduxi.

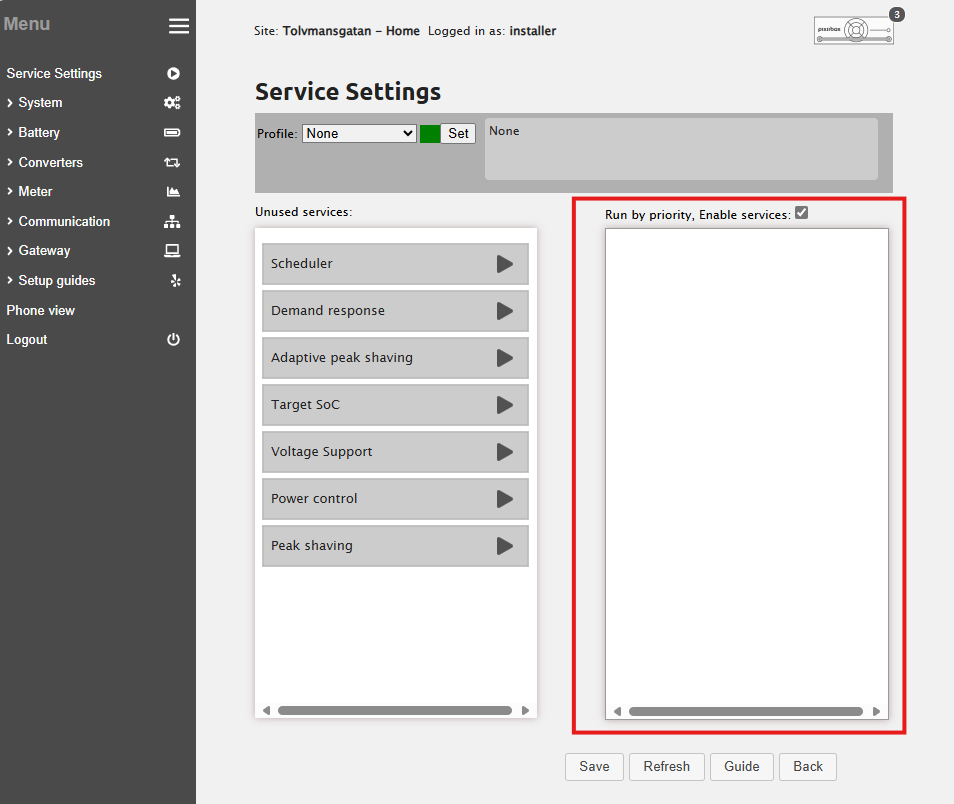

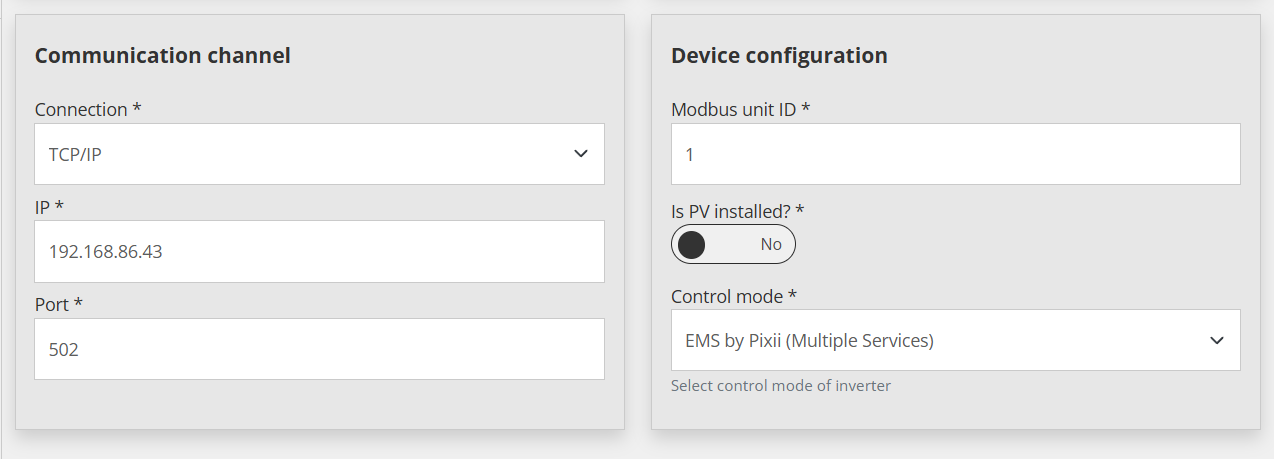

В случай че устройството за множество услуги се намира в менюто Devices/PIXII/Details/под всички настройки, трябва да се конфигурира, както е показано на изображението по-долу:

В случай че устройството Simple Modbus в менюто Devices/PIXII/Details/под всички настройки трябва да бъде конфигурирано, както е показано на изображението по-долу:

7. Последни измервания

След успешно установяване на комуникация с новодобавеното устройство, неговите стойности могат да бъдат проверени под Устройства/PIXII PowerSharper в конфигуратора на Reduxi като допълнителен тест.

За усъвършенстван контрол на батерията, интегрирайте устройството в стратегията на системата Reduxi. Под Устройства/PIXII PowerSharper или Home в конфигуратора на Reduxi, типът на управление трябва да бъде настроен на AUTO, за да могат командите за стратегия да влияят на батерията.

За да постигнете максимална гъвкавост и намаляване на разходите за енергия по отношение на динамичната цена и динамичните тарифи, моля, следвайте инструкциите как да дефинирате стратегия на тази връзка: Стратегии за контролер Reduxi.

След успешно добавяне на устройството, то може да бъде наблюдавано и управлявано и чрез приложението Reduxi.
