Свържете Reduxi с Pixii Powershaper и Home чрез Modbus TCP/IP, позволявайки динамично управление на тарифите, намаляване на разходите за енергия и отключване на печалби чрез арбитраж на енергийния пазар.
1. Лого
2. Свържете Pixxi Powershaper/Home към локална мрежа
За ефективна комуникация е важно да се установи връзка с локалната мрежа. В рамките на тази мрежа контролерът Reduxi също трябва да бъде свързан.

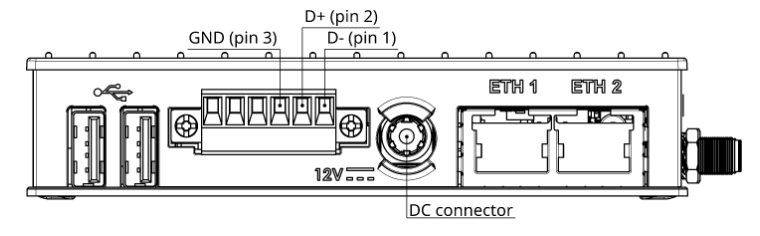

Изображението по-долу показва задния панел на системата Pixii BESS, включващ два ETH порта, налични за LAN връзка.
2. Активирайте Modbus TCP/IP връзка към батерията на Pixii

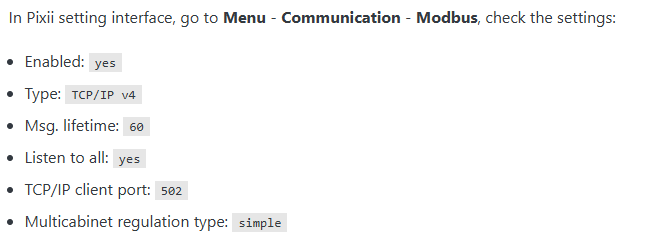

Следвайте стъпките, показани на изображението по-долу:
3. Свържете контролера Reduxi към батерията Pixii.
След като интернет връзката между батерията и контролера Reduxi е установена и комуникацията Modbus TCP/IP е активирана от страната на батерията, потребителят може да започне да добавя устройството към контролера Reduxi.
3.1 Добавяне на устройство
Влезте локално в конфигуратора Reduxi приложението на контролера и натиснете Добавяне бутон на устройството.
3.2 Изберете устройството, което искате да добавите
В първата стъпка (основни настройки) изберете основните параметри на устройството, което искате да добавите:
- Тип на устройството: Батерия,
- Тип: PIXII PowerSharper или PIXII Home
- Име: Посочете името на устройството.
3.3 Комуникационен канал

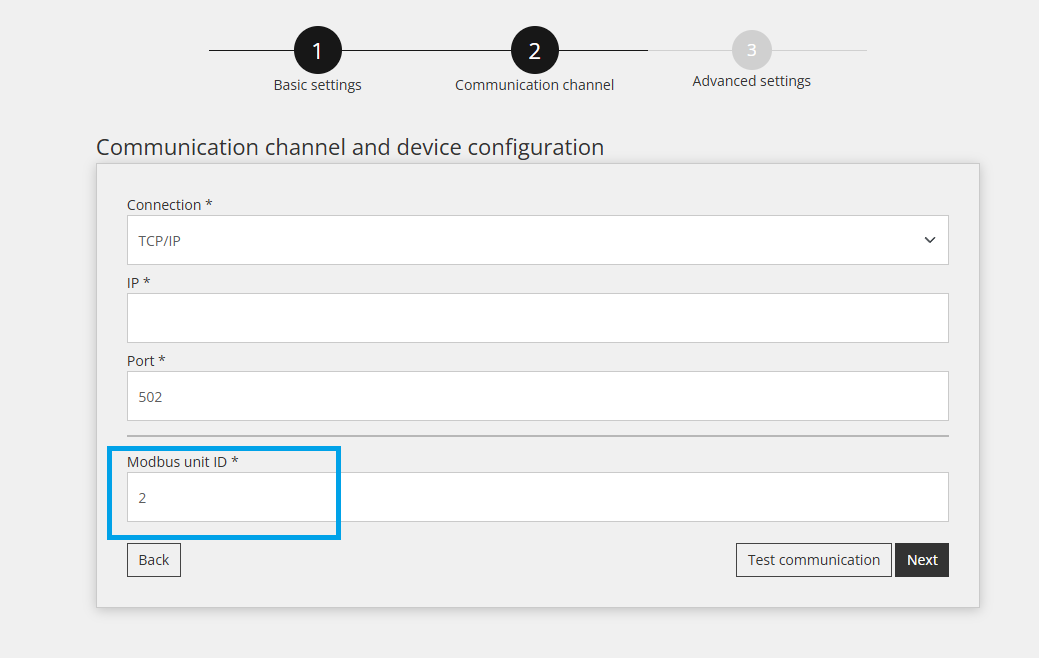

Настройката на комуникационния канал е предназначена да дефинира връзката между контролера Reduxi и батерията Pixii.
Бележка: Modbus модул по подразбиране ID=2
3.4 Тест за комуникация
Тестът на комуникацията се извършва с помощта на бутона "Тест комуникация", намиращ се долу вдясно след всички полета за параметри на комуникационния канал.
Тестът за комуникация може да върне два отговора:
1. Комуникацията работи правилно, снимката по-долу:

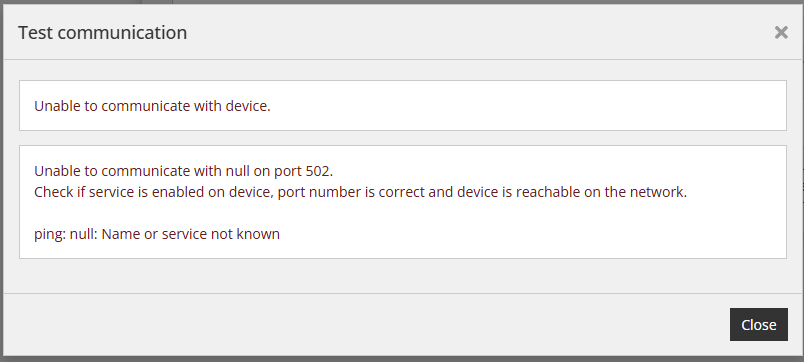

2. Комуникацията не работи правилно, снимката по-долу:
5.6 Разширени настройки
Разширената настройка е произволна и зависи от специфичните нужди на мястото, където е инсталиран контролерът Reduxi. След като завършите всички разширени настройки, натиснете бутона „Готово“ в долния десен ъгъл.
5.7 Последни измервания

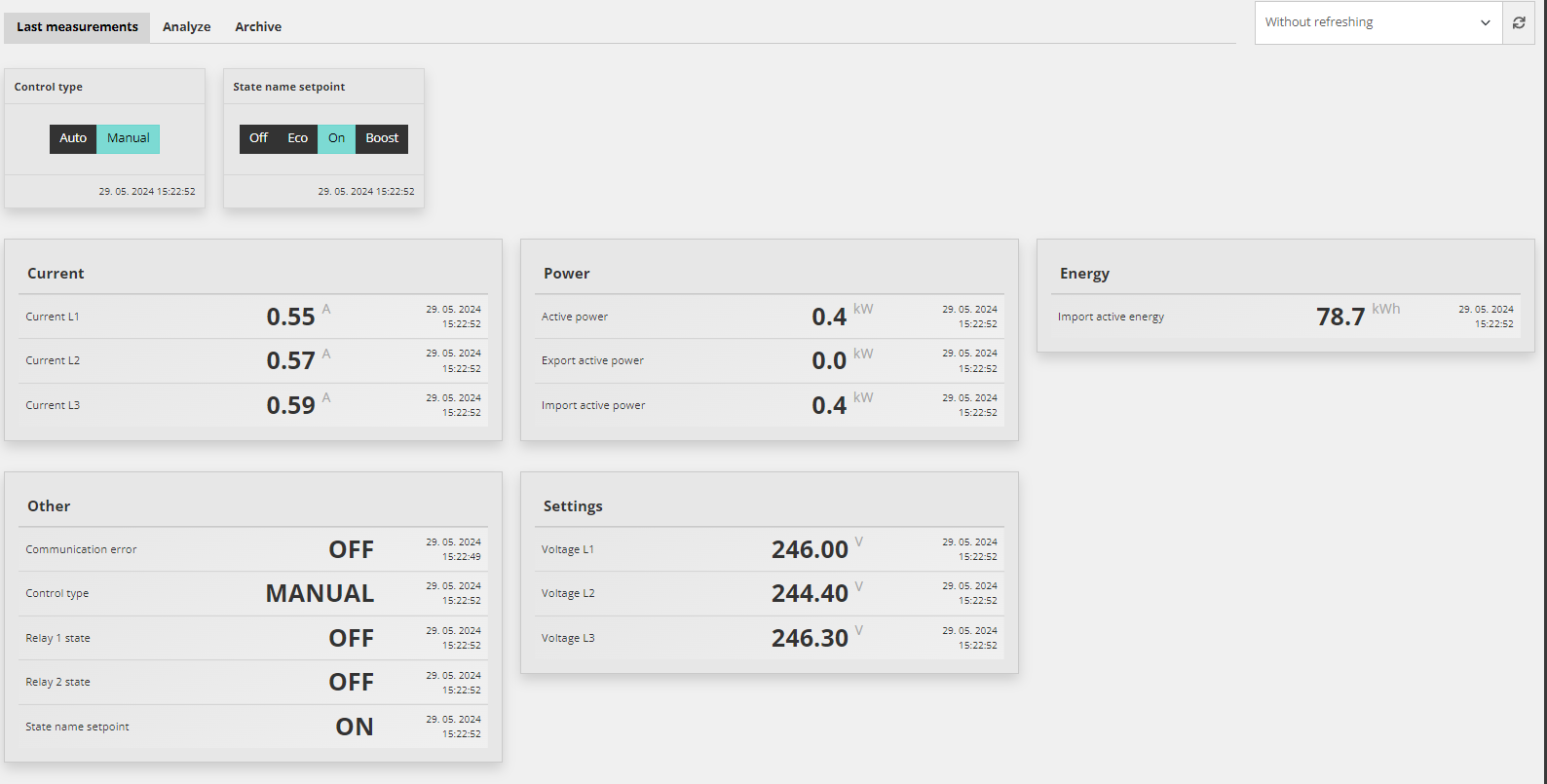

След успешно установяване на комуникация с новодобавеното устройство, неговите стойности могат да бъдат проверени под Devices/PIXII PowerSharper в Reduxi конфигуратора като допълнителен тест.
За усъвършенстван контрол на батерията, интегрирайте устройството в стратегията на системата Reduxi. Под Devices/PIXII PowerSharper или Home в Reduxi конфигуратора,тип контрол трябва бъде настроен на АВТО , така че командите за стратегия ще влияят на батерията.
За да постигнете максимална гъвкавост и намаляване на разходите за енергия по отношение на динамичната цена и динамичните тарифи, моля, следвайте инструкциите как да дефинирате стратегия на тази връзка: Стратегии за контролер Reduxi.
След успешно добавяне на устройството, то може да бъде наблюдавано и управлявано и чрез приложението Reduxi.
